Analiza Numeryczna CFD w Inżynierii Pożarowej

Nowoczesne projektowanie systemów oddymiania coraz częściej opiera się na analizach rozwoju pożaru CFD (Computational Fluid Dynamics). Dzięki nim możliwe jest precyzyjne odwzorowanie zjawisk towarzyszących pożarowi - rozprzestrzeniania się dymu, ognia i wzrostu temperatury. Analizy te pozwalają nie tylko na sprawdzenie skuteczności przyjętych rozwiązań, ale także na ich optymalizację pod kątem bezpieczeństwa, kosztów i wymagań prawnych. Symulacje komputerowe CFD pożaru stały się rutynowym narzędziem do weryfikacji wielu założeń ochrony przeciwpożarowej.

Czym jest symulacja CFD?

Symulacja CFD to technika numeryczna umożliwiająca analizę przepływów cieczy i gazów w oparciu o rozwiązywanie równań Naviera-Stokesa. Początki CFD sięgają lat 60. XX wieku, kiedy to pierwsze programy obliczeniowe wykorzystywano w przemyśle lotniczym. Z czasem technologia trafiła do innych dziedzin inżynierii: energetyki, budownictwa, transportu czy ochrony przeciwpożarowej. CFD odgrywa kluczową rolę w projektowaniu systemów HVAC oraz w symulacjach rozwoju pożaru.

Kiedy wymagana jest symulacja CFD w kontekście pożarowym?

Symulacje CFD rozwoju pożaru najczęściej wykorzystywane są w celu weryfikacji skuteczności działania systemu wentylacji oddymiającej. System wentylacji pożarowej stanowi kluczowy element strategii bezpieczeństwa budynku. Symulację pożaru przeprowadza się w budynkach, w których uproszczona analiza nie daje pewności, że zostaną spełnione wymogi warunków technicznych. Dzieje się tak w budynkach atrialnych lub z antresolą oraz w obiektach, w których zachodzi konieczność zastosowania rozwiązań architektonicznych innych niż te, które przewidują przepisy. Wykonanie symulacji jest często standardowym wymogiem, dzięki któremu można uzyskać zgodę od Komendy Wojewódzkiej Państwowej Straży Pożarnej na odstępstwo od przepisów.

Obszary, w których symulacje CFD są szczególnie przydatne:

• klatki schodowe z systemem oddymiania innym niż przewiduje standard projektowy,
• urządzenia zapobiegające zadymieniu pionowych i poziomych dróg ewakuacyjnych,
• garaże podziemne, w których zastosowano wentylację oddymiającą,
• hale produkcyjno-magazynowe o dużej powierzchni,
• atria i tunele,
• nietypowe projekty, gdzie przepisy nie dają jednoznacznych wytycznych,
• obiekty budowlane metra.

Jak symulacje CFD analizują rozwój pożaru?

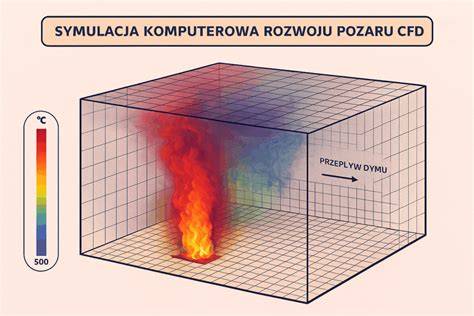

Na symulację CFD składa się przede wszystkim symulacja dymu i rozkładu temperatur w czasie rzeczywistym. Symulacje komputerowe CFD rozwoju pożaru oraz rozprzestrzeniania się dymu przeprowadzane są na trójwymiarowym modelu obiektu. Uwzględniają podstawowe parametry danego obszaru, takie jak geometria, lokalizacja kurtyn dymowych oraz otworów wentylacji mechanicznej i naturalnej. Odwzorowywane są najbardziej niekorzystne scenariusze pożarowe. Ma to na celu określenie, czy w czasie potrzebnym na ewakuację ludzi na drogach ewakuacyjnych zapewnione są warunki niezbędne do jej przeprowadzenia oraz czy możliwe będzie przeprowadzenie akcji ratowniczo-gaśniczej.

Rola CFD w projektowaniu systemów wentylacji pożarowej:

• Analiza rozprzestrzeniania się dymu i ciepła: W halach produkcyjnych, magazynach czy tunelach transportowych CFD pomaga analizować zachowanie powietrza, dymu i ciepła. Pozwala dokładnie przeanalizować, jak dym i gorące gazy będą się rozprzestrzeniały podczas pożaru w zależności od kierunku działania wentylatorów, lokalizacji źródła pożaru, a także geometrii przestrzeni.
• Dobór i rozmieszczenie wentylatorów: CFD umożliwia bardzo precyzyjne dopasowanie liczby i rodzaju wentylatorów oddymiających i strumieniowych, oraz ich rozmieszczenia. Pozwala ocenić, czy klapy oddymiające lub ścienne urządzenia oddymiające są odpowiednio dobrane. Prawidłowe funkcjonowanie systemu oddymiania wymaga bilansu pomiędzy odprowadzaniem dymu a doprowadzeniem powietrza uzupełniającego. Symulacje CFD pozwalają zoptymalizować dobór wentylatorów napowietrzających, tak aby uniknąć zjawiska cofania się dymu czy niekontrolowanych strug powietrza.
• Uwzględnienie warunków atmosferycznych: Analiza CFD umożliwia uwzględnienie takich czynników, jak wiatr czy różnice temperatur. W praktyce oznacza to weryfikację, czy system oddymiania zachowa skuteczność również w trudnych warunkach pogodowych - co jest szczególnie istotne w przypadku rozwiązań grawitacyjnych. Skuteczność systemu oddymiania ma duże znaczenie głównie w warunkach letnich.

Korzyści z zastosowania symulacji CFD dla inwestorów i projektantów

Symulacja CFD jest narzędziem o szerokim zastosowaniu, które przynosi realne korzyści inwestorom, projektantom i zarządzającym budynkami.

• Bezpieczeństwo ewakuacji: Potwierdzenie, że drogi ewakuacyjne pozostaną wolne od dymu przez wymagany czas, co umożliwia bezpieczne opuszczenie obiektu. Dzięki temu można zaprojektować skuteczne scenariusze działania systemu, zminimalizować ryzyko zadymienia dróg ewakuacyjnych i wydłużyć czas bezpiecznego opuszczenia obiektu.
• Optymalizacja kosztów: Uniknięcie przewymiarowania systemu (np. zbyt dużej liczby klap lub nadmiernej wydajności wentylatorów), co przekłada się na oszczędności inwestycyjne i eksploatacyjne. Dzięki temu można uniknąć niepotrzebnych kosztów, a jednocześnie zagwarantować zgodność z wymaganiami bezpieczeństwa pożarowego. Wykonanie symulacji pożaru nieraz wskazuje na zawyżone normy i wytyczne projektowania, co prowadzi do zbędnych wydatków inwestycyjnych na czynne i bierne zabezpieczenia przeciwpożarowe. Dają możliwość osiągnięcia niższych wydajności wentylatorów w stosunku do obliczeń matematycznych.
• Ułatwienia formalne: Symulacja CFD to mocny argument przy uzgadnianiu dokumentacji z Państwową Strażą Pożarną, szczególnie w przypadku rozwiązań zamiennych i odstępstw od przepisów. Istnieje również możliwość weryfikacji oraz oceny poprawności zaprojektowania systemów oddymiania. W tym celu można przeprowadzić próby z ciepłym dymem. Pozwoli to na ocenę skuteczności działania wentylacji oddymiającej oraz współdziałanie systemów bezpieczeństwa w obiekcie. Dodatkowo dzięki próbie z ciepłym dymem można sprawdzić szczelność kanałów wentylacyjnych.

Wymagane zaplecze i specjalistyczna wiedza

Symulacja CFD to złożony proces, który wymaga specjalistycznej wiedzy, precyzyjnego odwzorowania warunków rzeczywistych oraz odpowiedniego zaplecza technicznego. Modelowanie pożarów jest procesem złożonym. Wymaga od użytkownika dobrego zrozumienia nie tylko matematycznego opisu zjawisk fizycznych, ale również algorytmów obliczeniowych i uproszczeń, jakimi posługują się programy CFD. Należy też pamiętać o ograniczeniach samych modeli. Wielu procesów zachodzących w pożarze w chwili obecnej nie potrafimy w sposób wiarygodny modelować. Kolejnym problemem jest oszacowanie niepewności - zarówno niepewności założeń do scenariusza pożarowego, jak również błędów samego modelu. Otrzymanie wymienionych zagadnień wymaga od użytkownika posiadania odpowiedniej wiedzy w zakresie mechaniki płynów, termodynamiki, transportu ciepła, fizykochemii spalania oraz inżynierii bezpieczeństwa pożarowego. Modelowanie geometryczne - tworzenie modelu 3D obiektu, jest pierwszym krokiem tego procesu.

Narzędzia i doświadczenie w analizach CFD

Firma F&K od wielu lat czynnie wykorzystuje możliwości numerycznej mechaniki płynów oraz modeli empirycznych. W codziennej pracy wykorzystuje się program Fire Dynamics Simulator (FDS) do tworzenia symulacji CFD rozwoju pożaru. FDS jest narzędziem przeznaczonym do szczegółowej analizy zagrożeń pożarowych i rozwiązywania problemów związanych inżynierią bezpieczeństwa pożarowego. Zapewnia tym samym możliwość poznania dynamiki zjawiska pożaru oraz zachodzących tam procesów spalania.

Dzięki wieloletniemu doświadczeniu i poznaniu potrzeb rynku, firma F&K stworzyła dedykowany program przyspieszający tworzenie symulacji CFD. WizFDS jest oprogramowaniem otwartym udostępnionym na licencji GNU GPL v3. Program w całości sfinansowany został przez firmę F&K oraz udostępniony społeczności międzynarodowej. Główną motywacją stworzenia nowego interfejsu graficznego była optymalizacja pracy oraz automatyzacja powtarzających się procesów. Dzięki temu znacznie skrócono czas potrzebny na stworzenie pliku wejściowego.

Poprawność wykonania symulacji komputerowych jest weryfikowana wielokrotnie podczas przeprowadzanych prób dymowych. W większości przypadków wyniki oraz przepływy otrzymane w symulacji CFD były identyczne względem pożarów testowych. Firma SMAY oferuje kompleksowe usługi w zakresie analiz CFD, które realizowane są jeszcze na etapie opracowywania projektu, dzięki czemu możliwe jest wyeliminowanie błędów i zoptymalizowanie systemów wentylacyjnych już w fazie koncepcyjnej.

Przykład optymalizacji kosztów systemu oddymiania

Przeprowadzona symulacja rozwoju pożaru CFD pozwoliła zarówno na dobór optymalnych rozwiązań projektowych, jak i obniżenie kosztu całego systemu. Pierwotnie zaprojektowano system oddymiania grawitacyjnego z nawiewem mechanicznym w postaci wentylatora napowietrzającego. Wykonane scenariusze rozwoju pożaru potwierdziły, że możliwe jest zmniejszenie wymaganej wydajności wentylatora z 22 000 m³/h do 13 000 m³/h. W dużym uproszczeniu umożliwiło to zastosowanie wentylatora o niższej mocy, co skutecznie obniżyło koszt systemu oddymiania.
