Auta Strażackie z Drabiną: Przegląd Funkcji i Technologii

Wprowadzenie do Specjalistycznych Pojazdów Pożarniczych

Samochód pożarniczy, znany również jako wóz strażacki czy pojazd pożarniczy, to specjalnie oznakowany i przygotowany wóz bojowy. Jest on używany przez straż pożarną lub inną jednostkę ochrony przeciwpożarowej do udziału w akcjach ratowniczo-gaśniczych oraz innych działaniach statutowych, takich jak akcje prewencyjne. Straż Pożarna to nie tylko walka z ogniem, ale także walka z innymi zagrożeniami. W czasie działań ratowniczych najważniejsze jest, aby zarówno załoga, jak i sprzęt szybko i bezpiecznie dotarły na miejsce akcji.

Znakomita większość jednostek straży pożarnej musi być wyposażona w drabiny obrotowe i podnośniki koszowe, które są kluczowym elementem wyposażenia, znacząco ułatwiającym dostęp na wysokości podczas akcji ratowniczych.

Konstrukcja i Wyposażenie Współczesnych Wozów Strażackich

Podwozia i Silniki

Samochody pożarnicze budowane są najczęściej na podwoziach pojazdów produkowanych seryjnie, o odpowiednio dobranych zespołach i parametrach. Stosuje się podwozia o różnych konfiguracjach osi wielonapędowych.

• Podwozia Scania: Solidne podwozie Scania zapewnia doskonałą sztywność skrętną i odporność na działanie momentów zginających. Podwozia Scania dedykowane dla tych rozwiązań wymagają dostosowania możliwości pojazdu do zadań, jakie ma wykonywać. Projekt pojazdu, a potem wykonawstwo, zawiera szereg unikatowych rozwiązań. W tej grupie są pojazdy z ogumieniem pojedynczym i wysokiej mobilności terenowej, obniżoną ramą w celu montażu konsoli żurawia niezwiększającej wysokości łącznej pojazdu.
• Pojazdy MAN: Pojazdy uprzywilejowane marki MAN, dzięki swojej niezwykle solidnej konstrukcji, z łatwością radzą sobie podczas trudnych akcji ratowniczych. Aby zapewnić szybkie i niezawodne dotarcie do miejsca zdarzenia, pojazdy straży pożarnej i inne pojazdy ratownicze MAN zostały wyposażone w silniki o wysokiej mocy i lekkiej konstrukcji. W pojazdach ratowniczych stosowana jest również automatyczna skrzynia biegów MAN TipMatic EMERGENCY, która skraca czas zmiany biegu i zapewnia lepsze przyspieszenie przy wyższej prędkości obrotowej. Za sprawą stałego lub dodatkowo uruchamianego napędu na wszystkie koła, pojazdy uprzywilejowane MAN zapewniają maksymalną trakcję i przyczepność, zarówno w trudnych warunkach drogowych, jak i na nieutwardzonych drogach.

Najczęściej jest to pojazd 4x4 z jednostkami napędowymi o mocy od 360 do 410 KM. Wielowyjściowe napędy do rozmaitych urządzeń są standardowo stosowane w tego typu pojazdach.

Przykład parametrów silnika spotykanych w pojazdach strażackich:

• Typ paliwa: Diesel
• Skład cylindrów: Pionowo w linii
• Przemieszczenie: 11,596 L
• Klasa ekologiczna: 5
• Maksymalna wydajność: 276 kW (375 PS)
• Maksymalny moment obrotowy: 1800 N·m przy 1000-1400 obr./min
• Typ silnika: Chłodzenie wodne, chłodnica powietrza doładowującego

Kabiny Załogowe

W kabinie pojazdu można przewozić do 6 członków załogi, którzy mogą być dodatkowo chronieni przez boczne kurtyny powietrzne. Nowa kabina załogowa Scania przeznaczona dla pojazdów nowej generacji została zbudowana na bazie kabiny P i jest dostępna w dwóch wariantach długości. Kabiny załogowe Scania wyznaczają nowy standard w branży pod względem komfortu, jakości i bezpieczeństwa. Cechuje je duża przestrzeń wewnętrzna, umożliwiająca indywidualną aranżację przestrzeni z przodu, jak i z tyłu.

Pojazdy MAN dla straży pożarnej, pomocy technicznej i innych służb ratowniczych mogą być fabrycznie wyposażone w innowacyjne rozwiązania przestrzenne, takie jak przestronna, podwójna kabina. Wejście do kabiny kierowcy i kabiny załogi jest wyjątkowo wygodne i bezpieczne, co zawdzięcza szerokim, antypoślizgowym stopniom. Kokpit charakteryzuje się przejrzystością wnętrza, intuicyjnie obsługiwanymi wskaźnikami i zwiększonym polem widzenia. Duży zakres regulacji kierownicy umożliwia łatwe dopasowanie do postury kierowcy, zapewniając komfort jazdy nawet podczas zmiany.

W przypadku pojazdów będących nośnikami drabin, mogą być one wyposażone w krótką kabinę, Scania CrewCab lub niską Low-entry umieszczoną przed osią pojazdu. Kabiny charakteryzują się szkieletową konstrukcją stalową, pokrytą dwuwarstwową stalową płytą, z możliwością przechylenia do przodu. Często wyposażone są w wysokie oparcie z fotelem dla kierowcy i drugiego kierowcy, a także w wewnętrzną klimatyzację.

Układy Wodno-Pianowe i Dodatkowy Sprzęt

Samochód ratowniczo-gaśniczy posiada zbiornik na wodę o pojemności od 4500 do 10500 litrów. Typowa pojemność zbiorników to 8000 l do 10 500 l wody i 10% pojemności środka pianotwórczego. Pojazdy tego typu dysponują pompami o dużej wydajności. Wymienione elementy tworzą tzw. układ wodno-pianowy.

Samochód ratowniczo-gaśniczy może być wyposażony w drabiny i inny sprzęt ratowniczy. Stosuje się również inne urządzenia dodatkowe, zamontowane na stałe, jak np. maszt oświetleniowy czy wciągarka. Do dodatkowego wyposażenia wozów strażackich zaliczyć można również: działko wodne, dodatkowy wąż, kamerę cofania czy falę świetlną LED.

Istnieją również specjalistyczne pojazdy, takie jak:

• Pojazdy wsparcia, wyposażone w krótką kabinę 3-osobową.
• Pojazdy przewożące wyłącznie węże.
• Pojazdy wyposażone w BSP (Bezzałogowe Statki Powietrzne) oraz niezbędny sprzęt do prowadzenia operacji lotniczych, których głównym zadaniem jest wsparcie działań Specjalistycznych Grup Dronowych.
• Samochody ratownictwa medycznego, obsługiwane przez strażaków i przeznaczone do opieki nad pacjentami i transportu pacjentów.
• Pojazdy ratownicze pełniące służbę na lotniskach, znacznie bardziej zaawansowane konstrukcyjnie w porównaniu do konwencjonalnych samochodów ratowniczych. Tereny otaczające lotniska zazwyczaj nie pozwalają na korzystanie z typowych samochodów ratowniczych. Są one wyposażone w pojedyncze ogumienie tylnych kół, zapewniające większy prześwit i zdolność pokonywania nierówności czy przeszkód terenowych, a także w automatyczną skrzynię biegów i układ napędowy 4x4 lub 6x6.

Drabiny Pożarnicze i Podnośniki Hydrauliczne

Rola i Rodzaje Drabin

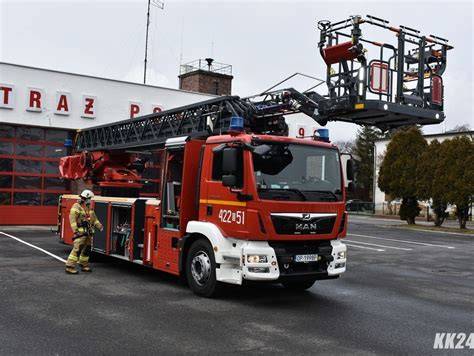

Drabina pożarnicza to specjalistyczny sprzęt używany przez straż pożarną, który znacząco ułatwia dostęp na wysokości podczas akcji ratowniczych. Najczęściej instaluje się drabiny o zasięgu do 53 metrów.

Podnośnik hydrauliczny to składana konstrukcja z koszem ratowniczym, składająca się z jednego sztywnego lub teleskopowo wysuwanego elementu, lub kilku takich elementów, lub z mechanizmu nożycowego, ewentualnie z kombinacji tych elementów, z drabiną lub bez drabiny. Drabiny te mogą być wykorzystywane jako doraźny sprzęt ratowniczy, a ich klasyfikacja obejmuje różne kategorie, np. C - ciężki (powyżej określonej liczby metrów zasięgu).

Najwyższą drabiną pożarniczą na świecie jest model M68L, bazujący na podwoziu marki Magirus. W Polsce, najwyższym podnośnikiem hydraulicznym, a zarazem europejskim liderem, dysponuje Zakładowa Straż Pożarna „Lotos” (Spółka LOTOS Straż).

Innowacyjne Rozwiązania Rosenbauer

Drabiny mechaniczne Rosenbauer są używane na całym świecie w akcjach ratowniczych i gaśniczych, a także w pomocy technicznej. Maksymalna wysokość robocza od 20 m do 64 m oraz różne możliwości konfiguracji gwarantują, że wybrane drabiny Rosenbauer idealnie spełnią swoje zadanie.

Stabilność i System Podpór

Drabina mechaniczna Rosenbauer redefiniuje stabilność. Poziomo-pionowe podpory drabin obrotowych Rosenbauera umożliwiają całkowicie niezależne i bezstopniowe podparcie. System podpór w podnośnikach pożarniczych Rosenbauer umożliwia indywidualne sterowanie każdą podporą. Każda podpora może być nawet wysunięta pionowo bez przesunięcia poziomego, tj. nadal w obrębie konturów pojazdu. Umożliwia to bezpieczne podparcie pomimo przeszkód, na zboczach i na przykład bezpośrednio przy fasadach budynków. Jeśli podnośnik musi być używany na pochyłym terenie, automatyczne poziomowanie za pomocą systemu podpór zapewnia, że obrotnica pozostaje pozioma. W połączeniu z asymetrycznymi podporami umożliwia to poziomowanie do 14°. W przypadku pracy poniżej poziomu gruntu, drabinę obrotową można ustawić pod kątem za pomocą podpór.

Zestaw Drabin XS z Ramieniem Przegubowym

W sytuacjach, w których przestrzeń wokół drabiny mechanicznej jest bardzo ograniczona, Rosenbauer opracował zestaw drabin XS z ramieniem przegubowym. Ponieważ przegub jest umieszczony wewnątrz ramienia drabiny, wymagana przestrzeń do rozłożenia ramienia przegubowego jest zredukowana do minimum. Umożliwia to obrócenie drabiny poziomo o 180° nawet w ekstremalnie ciasnych przestrzeniach lub postawienie kosza ratowniczego bardzo blisko pojazdu. Minimalna odległość do środka obrotnicy w drabinie klasy 30 metrów wynosi zaledwie 6,40 m. Kosz można postawić na podłożu przed kabiną kierowcy nawet w odległości zaledwie 2,20 m od podwozia.

Systemy Sterowania

Drabina mechaniczna Rosenbauer ma trzy stanowiska sterowania i wyświetlacz z funkcjami sterowania w kabinie kierowcy. Sercem jest przejrzysty i intuicyjnie zaprojektowany system sterowania RBC Logic. W zależności od konfiguracji informacje są wyświetlane na 10-calowym wyświetlaczu. 20 podświetlanych przycisków funkcyjnych wokół wyświetlacza zapewnia szybką obsługę, nawet w rękawicach ochronnych.

Główne stanowisko sterowania na obrotnicy zapewnia optymalną widoczność. Dwie dźwignie sterujące mogą być używane do jednoczesnego sterowania wszystkimi ruchami głównych przęseł drabiny i przęsła przegubowego. Oparcie fotela opcjonalnie dostosowuje się automatycznie do kąta zestawu drabiny, podczas gdy siedzenie pozostaje poziome, co pozwala ratownikowi szybko opuścić stanowisko sterowania w nagłych wypadkach. Dostępne jest również ogrzewanie siedzenia i oparcia.

Drabina mechaniczna i zestaw drabiny są sterowane ze stanowiska sterowania w koszu ratowniczym za pomocą dwóch joysticków. Panel jest zamontowany z boku, ale można go obrócić do przodu w celu uzyskania optymalnej obsługi. Stanowisko sterowania w koszu ratowniczym znajduje się po lewej stronie, co zapewnia, że operator w koszu zawsze ma dobrą widoczność.

Konstrukcja Drabin

Zestawy drabinowe wszystkich drabin obrotowych Rosenbauer są wykonane z wysokowytrzymałej drobnoziarnistej stali, spawanej przez roboty spawalnicze, przy użyciu konstrukcji skrzynkowej, a następnie malowanej proszkowo. Ta kombinacja zapewnia najwyższą jakość produkcji i gwarantuje wyjątkową sztywność skrętną i absolutną odporność na korozję przez dziesięciolecia. Dzięki cechom sterowania, z wyjątkiem zatrzymań awaryjnych, zmiany w ruchu zestawu drabinowego nigdy nie są nagłe, a wibracje prawie nigdy nie są wytwarzane.

Funkcje Bezpieczeństwa

• Wyrównanie szczebli: Funkcja ta automatycznie ustawia szczeble poszczególnych sekcji drabiny jeden nad drugim, dzięki czemu wchodzenie i schodzenie jest łatwiejsze i bezpieczniejsze.
• SAFETURN: Nowoczesna innowacja bezpieczeństwa. Wysokowydajne liniowe projektory LED zintegrowane z podestem rzutują wyraźne oznaczenie strefy obrotu drabiny obrotowej na podłoże, czyniąc obszar ruchu natychmiast widocznym.
• SAFESKY: Nowoczesne oświetlenie bezpieczeństwa. Dwa mocne moduły LED w każdej jednostce zapewniają szerokie oświetlenie i umożliwiają niezawodne wykrywanie linii energetycznych - już po aktywacji przystawki odbioru mocy.
• SAFEJACK: Inteligentne wsparcie podczas stabilizacji pojazdu. Cztery punktowe projektory LED oznaczają na podłożu w pełni wysunięte pozycje płyt podporowych, zapewniając wyraźną i precyzyjną orientację.
• SAFESTEP: Intuicyjna komunikacja bezpieczeństwa. Ponieważ drabina obrotowa może pracować w różnych trybach, poziom ryzyka podczas wchodzenia na podest zmienia się. SAFESTEP wyraźnie wskazuje poziom zagrożenia za pomocą kolorowego oświetlenia stopni dostępowych.

Kosz Ratowniczy

Nośność koszy ratowniczych Rosenbauer waha się od 300 kg dla drabin o największych wysokościach roboczych do 500 kg dla drabin obrotowych dla niższych (Compact) i średnich zakresów wysokości (Performance). Standardowe wyposażenie obejmuje zintegrowany pion wodny zamontowany na ostatnim przęśle, do zasilania wodnego podczas akcji gaśniczych, do którego dołącza się wąż zasilający. Zasilanie wodne może dostarczać wodę do zdalnie sterowanego działka gaśniczego o wydajności do 2000 l/min.

Aby umożliwić dołożenie dodatkowych komponentów, takich jak wspornik noszy przymocowany do dna kosza, rampa dla wózków inwalidzkich lub pojemnik na gruz, przednią ścianę kosza ratowniczego Rosenbauer można całkowicie otworzyć. Dodatkowe punkty wejścia i wyjścia z przodu i po bokach umożliwiają bezpieczne wsiadanie i opuszczanie kosza ratowniczego w każdej możliwej sytuacji operacyjnej. Ponieważ panel sterowania kosza można złożyć na bok, nigdy nie przeszkadza.

Ratownicy mogą przebywać bezpiecznie na podeście roboczym drabiny Rosenbauer i wokół niego. Podest jest wykonany w całości z wytrzymałego, nadającego się do recyklingu i, w razie potrzeby, łatwego do naprawy aluminium. Jego górna powierzchnia jest nie tylko pokryta warstwą antypoślizgową, ale także w pełni oświetlona paskami LED bez efektu oślepiania. Paski LED zapewniają również ciągłe oświetlenie bezpośredniego otoczenia.

Oznakowanie i Normy

Pojazd samochodowy straży pożarnej (z wyjątkiem pojazdu osobowego operacyjnego straży pożarnej) powinien mieć barwę czerwieni sygnałowej, błotniki zaś i zderzaki - barwę białą. Kontenery pożarnicze, agregaty ciągnione, motopompy, działka oraz przyczepy ze sprzętem pożarniczym powinny być malowane na zasadach określonych dla pojazdów gaśniczych. Kontenery-pojemniki oraz kontenery-cysterny powinny posiadać napisy określające ich zawartość lub przeznaczenie - kolor i krój liter napisów jak dla numerów na sprzęcie.

Pojazdy strażackie są oznaczone w większości krajów uniwersalnym numerem umożliwiającym identyfikację wozu w czasie akcji. W Polsce oznaczenie takie nazywane jest numerem operacyjnym i składa się z trzech elementów. Sposób oznakowania pojazdów, sprzętu: pływającego, silnikowego, pożarniczego określa załącznik do zarządzenia Komendanta Głównego Państwowej Straży Pożarnej z dnia 10 kwietnia 2008 r.

1. Pierwszym jest trzycyfrowy numer (prefiks), określający powiat oraz typ jednostki.
2. Drugim jest oznaczenie jednoliterowe województwa (zgodne z wyróżnikiem województwa na obecnych tablicach rejestracyjnych, z trzema wyjątkami: m.st. Warszawy - W; woj. mazowieckiego (bez Warszawy) - M; oraz jednostek centralnych Państwowej Straży Pożarnej, np. Komendy Głównej - [A]).
3. Stosuje się także dodatkowo (głównie literowe) oznaczenia charakterystyki pojazdu.

W Polsce stosuje się najczęściej oznaczenia zgodne z normą PN-79/M-51300 (Od roku 2000 została zastąpiona przez PN-EN 1846-1). System oznaczeń określa norma PN-EN 1846-1:2011.

Przykłady oznaczeń pojazdów:

• GBA 5/32: Oznacza: G - samochód ratowniczo-gaśniczy, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 32 - wydajność nominalna autopompy 32 hl/min.
• GCBA 5/24: Oznacza: G - samochód ratowniczo-gaśniczy, C - ciężki, B - ze zbiornikiem wodnym, A - z autopompą, 5 - zbiornik na wodę o pojemności 5 m³, 24 - wydajność nominalna autopompy 24 hl/min.
• SCD 32: Samochód ratowniczo-gaśniczy klasy ciężkiej (S), kategorii uterenowionej (2), z załogą trzyosobową, ze zbiornikiem wody o pojemności 5000 dm³, z pompą pożarniczą o wydajności 3200 dm³/min.

Modernizacja i Finansowanie Jednostek Straży Pożarnej

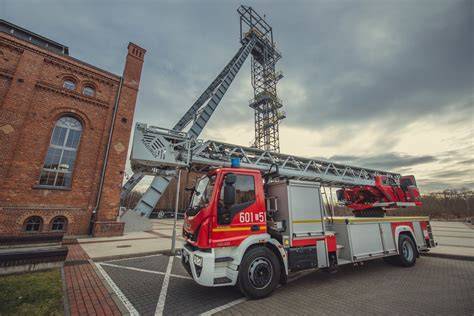

W styczniu 2025 roku w Komendzie Miejskiej Państwowej Straży Pożarnej w Gdańsku nastąpiło oficjalne przekazanie strażakom nowego samochodu z drabiną mechaniczną. Zakupiony w grudniu 2025 roku pojazd to samochód marki Iveco Eurocargo z napędem 4x2, automatyczną skrzynią biegów i silnikiem o mocy 235 kW. Nowy nabytek zastąpił wyeksploatowany samochód starszej generacji, co znacząco wzmocniło możliwości operacyjne gdańskich strażaków.

Inwestycja ta, opiewająca na kwotę prawie 5 milionów złotych, została częściowo sfinansowana ze środków budżetu miasta. Znaczna część środków na zakup nowoczesnego pojazdu pochodziła z zakończonego już rządowego programu modernizacji Policji, Straży Granicznej, Państwowej Straży Pożarnej i Służby Ochrony Państwa w latach 2022-2025. W ramach tego programu przeznaczono 3,45 miliona złotych. Dodatkowe środki pozyskano z różnych źródeł:

• WFOŚiGW w Gdańsku: 500 tys. zł
• Urzędu Marszałkowskiego: 500 tys. zł
• Gminy Miasta Gdańska: 148 tys. zł
• Portu Gdańsk: 50 tys. zł

Ponadto, Miasto Gdańsk, w ramach Funduszu Wsparcia Państwowej Straży Pożarnej, przekazało dodatkowe 300 tys. złotych. Jak podkreślił zastępca prezydenta Gdańska, „Drabina służy przede wszystkim do obiektów wysokich, których w naszym mieście nie brakuje i takie wsparcie spowodowało, że wspólnymi siłami mogliśmy kupić tak drogi i potrzebny sprzęt”.

Zakup nowoczesnego pojazdu znacząco wzmocnił możliwości operacyjne Komendy Miejskiej Państwowej Straży Pożarnej w Gdańsku w zakresie działań ratowniczych, ochrony przeciwpożarowej oraz ochrony środowiska. Wóz strażacki to nie tylko nowoczesne narzędzie pracy, ale także gwarancja większego bezpieczeństwa dla mieszkańców Gdańska. Usprawnienie organizacji akcji ratowniczo-gaśniczych i skrócenie czasu reakcji służb to kluczowe korzyści płynące z tej inwestycji.

Program Ochrony Ludności i Obrony Cywilnej

Podczas uroczystości w Gdańsku podsumowano również wydatki z pierwszego rządowego Programu Ochrony Ludności i Obrony Cywilnej na lata 2025-2026. W minionym roku do województwa pomorskiego trafiło z tego tytułu 284 miliony złotych, z czego blisko 43 miliony przypadły Państwowej Straży Pożarnej.

„Program Ochrony Ludności uczy nas współpracy, wręcz wymaga tej współpracy. Bezpieczeństwa nie możemy oderwać od współpracy, od relacji pomiędzy służbami, samorządem i rządem. Pieniądze zostały przeznaczone na doposażenie strażaków oraz na wymianę starego sprzętu w skali całego województwa” - podkreślono podczas uroczystości, na której zaprezentowano m.in. nowoczesny sprzęt. Część pozyskanego w ramach programu sprzętu trafiła do jednostek Ochotniczych Straży Pożarnych w województwie pomorskim.

We wrześniu 2025 roku Miasto Gdańsk przekazało Komendzie Miejskiej PSP pierwsze środki w wysokości ponad 4,5 mln złotych. Największa część tych funduszy - ponad 4,1 mln zł - została spożytkowana na zakup wyposażenia związanego z ochroną ludności i zadaniami obrony cywilnej. Program Ochrony Ludności i Obrony Cywilnej wspiera nie tylko Państwową Straż Pożarną, ale także inwestycje w obiekty zbiorowej ochrony, zabezpieczenie logistyczne, zapewnienie ciągłości dostaw, a także edukację i szkolenia.

„Bardzo istotne jest to, że dzięki Programowi Obrony Cywilnej i Ochrony Ludności mogliśmy kupić w zeszłym roku sprzęt za około 40 milionów złotych do budowania odporności, który służy również wielu naszym spółkom infrastruktury krytycznej i pozwala działać w trudnych momentach” - zaznaczono.

Modele Zabawek i Edukacja Najmłodszych

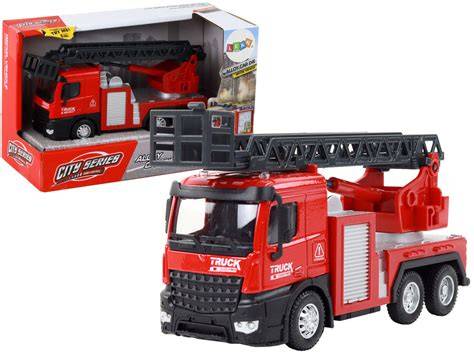

Dla entuzjastów świata strażackiego dostępne są również modele zabawek. Wóz strażacki z ruchomą i wyciąganą drabiną będzie spełnieniem marzeń dla wielu chłopców! Dzieci na całym świecie marzą, by w przyszłości zostać bohaterskim strażakiem, który ratuje ludzi i gasi pożary. Taki samochód strażacki wyposażony w ruchomą drabinę i efekty dźwiękowe sprawi mnóstwo radości dziecku, pozwalając mu poczuć się jak na prawdziwej akcji gaśniczej.

Czerwony wóz strażacki posiada dużą rozkładaną, obrotową drabinę z koszem, której zasięg po rozłożeniu to około 45 cm. Na górze kabiny pojazdu znajdują się trzy przyciski, każdy uruchamia inny dźwięk: sygnał odpalania pojazdu, klakson oraz syrena. Dźwiękom towarzyszą również migające górne światła. Samochód straży pożarnej posiada niezawodny napęd frykcyjny, który nie wymaga zasilania bateriami, wystarczy popchnąć auto do przodu i puścić.

Cechy głównych modeli zabawek:

• Realistyczny wygląd i wykonanie w oryginalnej czerwonej kolorystyce.
• Skala samochodu 1:14 lub 1:32.
• Wysuwana i obrotowa drabina z koszem, obrót drabiny to pełne 360°. Drabina jest wysuwana ręcznie.
• 3 różne efekty dźwiękowe (syrena, klakson, odpalanie) i efekty świetlne na dachu.
• Zasilanie bateriami guzikowymi (często w zestawie).
• Wymiary wozu: np. 28 x 10 x 16 cm (dla skali 1:14) lub 15 x 9,5 x 5 cm (dla skali 1:32).

Dzieci mogą swobodnie wysuwać i chować drabinę, rozwijając jednocześnie koordynację ruchową i kreatywność.
