Bocznik pożarowy instalacji fotowoltaicznej – kluczowe znaczenie dla bezpieczeństwa

Instalacje fotowoltaiczne (PV) zyskują na popularności, oferując korzyści w postaci obniżonych rachunków za prąd i możliwości niezależności energetycznej. Jednak rozwój tej technologii wymaga szczególnej uwagi poświęconej kwestiom bezpieczeństwa, zwłaszcza w kontekście ochrony przeciwpożarowej. W przypadku pożaru, prąd stały płynący od paneli do falownika stanowi poważne zagrożenie dla ekip ratowniczych. Dlatego też coraz większy nacisk kładzie się na stosowanie odpowiednich zabezpieczeń, takich jak bocznik pożarowy.

Zrozumienie zagrożeń związanych z fotowoltaiką

Panele fotowoltaiczne generują napięcie elektryczne pod wpływem promieniowania świetlnego. Nawet w pochmurne dni lub o poranku i wieczorem, panele mogą wytwarzać napięcie, które w przypadku szeregowego połączenia kilkudziesięciu paneli może osiągnąć niebezpieczne wartości, nawet do 1000 V. Prąd ten, po przetworzeniu przez falownik, zasila urządzenia domowe, a nadwyżki oddawane są do sieci. Instalacje fotowoltaiczne, jak każdy system elektryczny, mogą ulec zapaleniu. Potencjalne przyczyny to zwarcia, uderzenia pioruna, wady produkcyjne paneli lub nieprawidłowe zabezpieczenia.

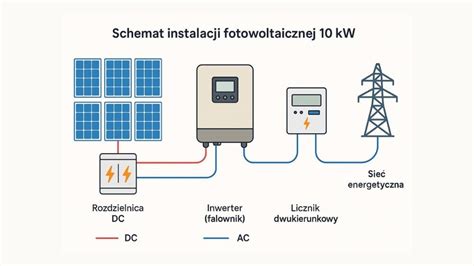

Szczególne niebezpieczeństwo stanowi fakt, że nawet po wyłączeniu głównego wyłącznika prądu przemiennego (AC) w budynku, instalacja fotowoltaiczna nadal generuje niebezpieczne napięcie stałe (DC) na odcinku od paneli do falownika. Wyłączenie przełącznika prądu stałego między falownikiem a panelami, często znajdującego się w pobliżu falownika, nie eliminuje całkowicie zagrożenia.

Bezpieczne napięcia a rzeczywistość

Normy bezpieczeństwa określają dopuszczalne napięcia dotykowe. W warunkach suchych jest to 50 V AC i 120 V DC, a w warunkach wilgotnych odpowiednio 25 V AC i 60 V DC. Wartości napięcia generowanego przez instalacje fotowoltaiczne, zwłaszcza te o dużej mocy, znacznie przekraczają te bezpieczne progi, stwarzając realne ryzyko porażenia prądem dla strażaków i innych osób postronnych.

Rola i działanie boczników pożarowych

Bocznik pożarowy (ang. Fireman Switch, często stosowany jako element systemu PROJOY lub podobnych) to urządzenie mające na celu szybkie i bezpieczne ograniczenie napięcia w obwodach prądu stałego (DC) instalacji fotowoltaicznej, zwłaszcza wewnątrz budynku. Jego głównym zadaniem jest odłączenie paneli fotowoltaicznych od falownika w sytuacji awaryjnej, takiej jak pożar.

Jak działa bocznik pożarowy?

Mechanizm działania boczników pożarowych jest zróżnicowany, ale opiera się na zapewnieniu szybkiego obniżenia napięcia do bezpiecznego poziomu. Wiele systemów, takich jak PROJOY, działa w oparciu o sygnał z instalacji elektrycznej budynku. Po wyłączeniu głównego zasilania AC (np. przez strażaków), po upływie określonego czasu (zazwyczaj 5 sekund), wyłącznik PROJOY automatycznie odłącza napięcie z paneli PV. Po przywróceniu zasilania AC na dłużej niż 5 sekund, system może zostać ponownie podłączony. Dodatkowe zabezpieczenia mogą obejmować ochronę temperaturową, która wyłącza system po przekroczeniu określonej temperatury (np. 70℃) lub reaguje na wystąpienie łuku elektrycznego czy ekstremalnie wysokiej temperatury.

W przypadku niektórych rozwiązań, takich jak systemy z rozłącznikami pożarowymi typu Q firmy Q3 Energieelektronik, po odłączeniu napięcia zasilającego, wszystkie moduły są automatycznie podłączane do potencjału ziemi. Nawet w przypadku uszkodzenia przewodów, napięcie na panelach spada do bezpiecznego poziomu (np. 1 V). Podobną funkcjonalność oferują mikroinwertery, które obniżają napięcie paneli do bezpiecznej wartości po wyłączeniu zasilania głównego.

Bocznik pożarowy może bocznikować (przerzucać połączenie) do trzech linii modułów fotowoltaicznych. Zwarcie przewodów dodatniego i ujemnego oraz uziemienie zwieracza powoduje przepływ prądu zwarciowego po stronie DC instalacji PV. W efekcie potencjał każdego modułu względem ziemi spada do 0 V.

Wymogi prawne i praktyczne aspekty montażu

Przepisy prawne dotyczące ochrony przeciwpożarowej instalacji fotowoltaicznych ewoluują. Od 2020 roku obowiązuje wymóg zgłoszenia systemu fotowoltaicznego o mocy powyżej 6,5 kWp do Państwowej Straży Pożarnej. W takich przypadkach zabezpieczenia przeciwpożarowe są uzgadniane z rzeczoznawcą. Rzeczoznawca ocenia projekt pod kątem doboru elementów i ich umiejscowienia, a informacja o lokalizacji instalacji trafia do lokalnych jednostek Straży Pożarnej.

W przypadku budynków o kubaturze powyżej 1000 m³ lub miejsc zagrożonych wybuchem, stosowanie przeciwpożarowego wyłącznika prądu jest obowiązkowe. W starszych obiektach, gdzie funkcję tę pełnił główny wyłącznik prądu (GWP), instalacje PV wprowadzają dodatkowe wyzwania.

Gdzie powinien być zamontowany bocznik pożarowy?

Lokalizacja bocznik pożarowego ma kluczowe znaczenie dla jego skuteczności. Powinien być on zamontowany w miejscu łatwo dostępnym i wyraźnie oznakowanym, aby umożliwić szybką identyfikację i uruchomienie przez służby ratownicze. Zaleca się montaż jak najbliżej paneli fotowoltaicznych, aby zminimalizować długość odcinka DC pod napięciem wewnątrz budynku. W wielu przypadkach montuje się go na zewnątrz obiektu, blisko falownika lub w dedykowanej skrzynce przeciwpożarowej.

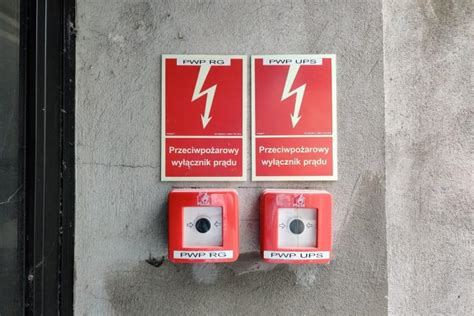

Wyłącznik powinien być oznakowany tabliczką zgodną z normą PN-N-01256-4:1997. Producent zaleca stosowanie odpowiednich osłon (przeciwdeszczowych i przeciwsłonecznych) dla zapewnienia optymalnej pracy urządzenia, mimo jego odporności na warunki atmosferyczne (klasa szczelności IP66/IP65).

Najczęstsze błędy przy montażu

Mimo jasnych przepisów, w praktyce wciąż zdarzają się błędy przy montażu wyłączników przeciwpożarowych. Należą do nich m.in.:

• Zastosowanie niewłaściwego typu wyłącznika (np. wyłącznika nadprądowego AC zamiast DC).
• Nieprawidłowe oznakowanie lub brak oznakowania wyłącznika.
• Montaż w trudno dostępnym miejscu.
• Niewłaściwe podłączenie przewodów DC.

Należy pamiętać, że zerwanie przewodów między panelami a bocznikiem, np. wskutek zawalenia się dachu, może spowodować powrót niebezpiecznego napięcia na przewodach DC. Dlatego tak ważne jest stosowanie kompletnych systemów zabezpieczeń.

Dodatkowe zabezpieczenia i przyszłość

Oprócz boczników pożarowych, bezpieczeństwo instalacji PV zapewniają również inne rozwiązania, takie jak:

• Automatyczne rozłączniki DC: Montowane na zewnątrz obiektu, odłączające dopływ prądu stałego do kubatury chronionej strefy pożarowej.
• Magazyny energii z funkcją EPO (Emergency Power Off): Umożliwiające przyjęcie sygnału awaryjnego wyłączenia.
• Mikroinwertery: Montowane przy każdym panelu, obniżające napięcie do bezpiecznego poziomu podczas wyłączenia zasilania głównego.
• Specjalistyczne środki gaśnicze: Opracowane np. w Australii, tworzące na panelach warstwę odcinającą dostęp promieniowania słonecznego.

Jakość wykonania instalacji fotowoltaicznej ma fundamentalne znaczenie dla bezpieczeństwa. Inwestorzy powinni zwracać uwagę nie tylko na cenę, ale przede wszystkim na systemy zabezpieczeń, jakość użytych materiałów (okablowanie, panele, falowniki) oraz doświadczenie i certyfikację firmy montującej. W Polsce wciąż brakuje jednolitych przepisów obligujących do zawierania informacji o instalacjach PV w instrukcjach bezpieczeństwa pożarowego dla budynków jednorodzinnych, co podkreśla wagę świadomego podejścia do tematu przez właścicieli i instalatorów.
