W profesjonalnych systemach oddymiania kluczową rolę odgrywa detekcja pożaru. To właśnie czujki dymu są „oczyma” całego mechanizmu, przekazując sygnał do centrali, która uruchamia urządzenia wykonawcze. Poniżej przedstawiamy szczegółowe informacje na temat roli czujek w systemach oddymiania grawitacyjnego oraz wytyczne dotyczące ich prawidłowego rozmieszczenia.
Rola czujek dymu w systemach oddymiania

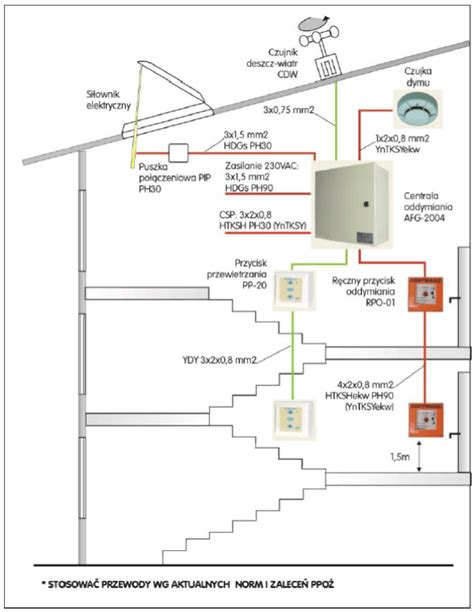

Optyczna czujka dymu stanowi fundament systemu oddymiania. Jej zadaniem jest detekcja pożaru i przekazanie sygnału do centrali, która zarządza uruchomieniem napędów otwierających okna lub klapy dymowe. Czujki dymu D+H wyróżniają się bardzo dużą czułością, wykorzystując do wykrywania zjawisko rozproszonego światła.
Dzięki wbudowanej funkcji kompensacji zabrudzenia, nowoczesne urządzenia są odporne na fałszywe alarmy. Jest to istotne, ponieważ pożar stanowi ogromne zagrożenie dla życia ludzkiego - statystyki pokazują, że najwięcej ofiar ginie nie w wyniku kontaktu z ogniem, ale przez zatrucie toksycznym dymem. Systemy oddymiania grawitacyjnego, wykorzystując różnicę temperatur i gęstości gazów, pozwalają na ich skuteczne odprowadzenie na zewnątrz, utrzymując drogi ewakuacyjne wolne od zadymienia.
Podstawowe zasady rozmieszczania czujek dymu
Prawidłowe rozmieszczenie czujek jest kluczowe zarówno dla skuteczności ochrony przeciwpożarowej, jak i dla odbioru instalacji przez Państwową Straż Pożarną (PSP). W Polsce projektowanie systemów musi być zgodne z normą PN-EN 54-14.

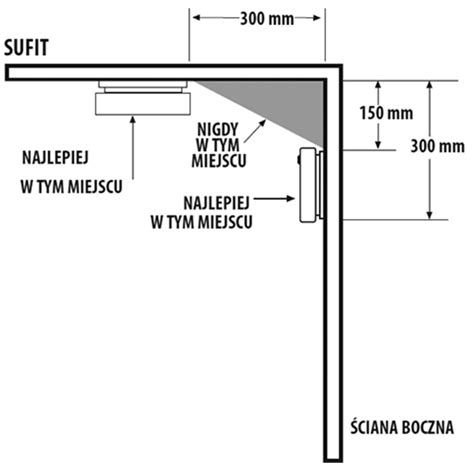

- Miejsce montażu: Czujki należy montować na suficie, możliwie centralnie w pomieszczeniu, zachowując odstęp minimum 0,5 m od ścian i dużych przeszkód.
- Wysokość: Standardowe czujki dymu najlepiej sprawdzają się do wysokości 11-12 metrów. W wyższych halach zaleca się stosowanie czujek liniowych lub systemów zasysających.
- Skosy: W przypadku stropów spadzistych czujkę montuje się jak najbliżej najwyższego punktu (do 0,9 m w poziomie od kalenicy).
- Siatka detekcji: Standardowo przyjmuje się, że jedna czujka chroni 60-80 m² powierzchni, przy rozstawie między czujkami wynoszącym około 8-9 metrów.
Tabela: Parametry projektowe czujek pożarowych
| Rodzaj czujki | Maks. rozstaw (siatka) | Maks. odległość od ściany |
|---|---|---|
| Punktowa (optyczna) | 8,8 m | 4,4 m |
| Ciepła punktowa | 6,4 m | 3,2 m |
| Liniowa (optyczna) | do 100 m długości | ~16 m |
Jak unikać fałszywych alarmów?
Niewłaściwe usytuowanie czujek może prowadzić do uciążliwych fałszywych alarmów. Aby tego uniknąć, należy:
- Unikać montażu w bliskim sąsiedztwie otworów wentylacyjnych, klimatyzatorów oraz nad grzejnikami.
- W pomieszczeniach typu kuchnie lub garaże stosować czujki ciepła lub multisensorowe zamiast standardowych czujek dymu.
- Utrzymywać czujki z dala od źródeł pary wodnej, kurzu i spalin.
Wskazówki dla inwestorów
Dobór urządzeń powinien być zawsze potwierdzony certyfikacją (np. świadectwo dopuszczenia CNBOP). Niezbędne jest regularne serwisowanie systemu - przeglądy techniczne powinny odbywać się co najmniej raz do roku i obejmować kontrolę sprawności czujek, działanie siłowników oraz stan techniczny klap oddymiających. Pamiętaj, że skuteczność systemu oddymiania zależy od jego właściwego dopasowania do specyfiki budynku i potrzeb użytkowników.
