Czujniki Przepływu w Systemach Hydrantowych: Funkcje i Technologie

Alarmowe Czujniki Przepływu w Instalacjach Gaśniczych

Alarmowy czujnik (wskaźnik) przepływu stosowany jest do sygnalizacji zadziałania instalacji gaśniczej. Mogą być one stosowane na wypełnionych wodą przewodach instalacji gaśniczej, o rozmiarach od DN25 do DN50 (1” - 2”) z gwintem zewnętrznym. Przepływ wody w rurociągu odchyla łopatkę, która uruchamia przełącznik, zwykle po określonym czasie opóźnienia. Każdy czujnik przepływu wyposażony jest w pneumatyczne urządzenie opóźniające, które zapobiega fałszywym alarmom. Instalacja z czujnikiem przepływu musi być wyposażona w urządzenie do jego testowania. Dostępne wersje oraz zakres certyfikacji należy konsultować z działem technicznym.

Cyfryzacja i Inteligentne Zarządzanie Siecią Wodociągową

Wyzwania Współczesnej Gospodarki Wodnej

W obliczu zmian klimatycznych i zmniejszających się zasobów wodnych, konieczna jest zmiana podejścia do gospodarki wodnej. Wiele wodociągów zdaje sobie z tego sprawę, inwestując w nowoczesne technologie, pozwalające na ograniczenie strat wody. Dzięki cyfryzacji wykrycie awarii czy nieautoryzowanego poboru wody staje się szybsze i prostsze. Wodociągi zmagają się na co dzień z różnorakimi problemami związanymi z zarządzaniem siecią, w tym z awariami, wyciekami, nieautoryzowanym i nieopomiarowanym poborem wody, dewastacją elementów sieci i związanym z tym niebezpieczeństwem skażenia bakteriologicznego. Wydawałoby się, że hydranty podziemne są wystarczająco zabezpieczone przed wymienionymi zagrożeniami, jednak i one padają ofiarą kradzieży, zarówno wody, jak i elementów wyposażenia, co może uniemożliwić ich użycie w sytuacji awaryjnej i przynieść katastrofalne skutki.

Rozwiązania Hawle.live dla Hydrantów

Firma Hawle, wychodząc naprzeciw potrzebom związanym z inteligentnym zarządzaniem siecią wodociągową, stworzyła szereg produktów Hawle.live, które umożliwiają monitoring w czasie rzeczywistym i poprawę bezpieczeństwa sieci. Do niedawna na rynku dostępne były jedynie rozwiązania dla hydrantów nadziemnych, teraz, dzięki Hawle.live CAP dla hydrantów podziemnych, także hydranty podziemne mogą być objęte zdalnym nadzorem i kontrolą. Hydranty podziemne instalowane są tam, gdzie instalacja hydrantów nadziemnych jest szczególnie utrudniona lub niewskazana, na przykład ze względu na utrudnienia w ruchu, które mogłaby spowodować.

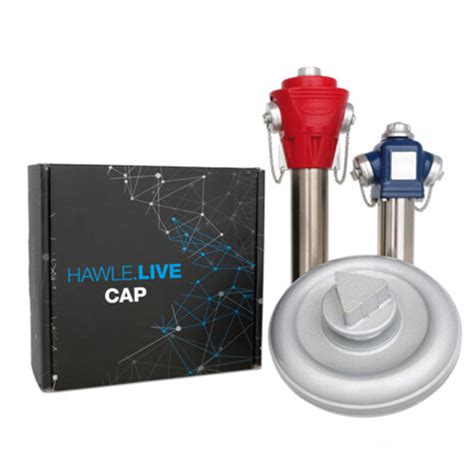

Monitoring Hydrantów Podziemnych z Hawle.live CAP

Dzięki narzędziom zdalnego nadzoru, możliwy jest stały podgląd stanu hydrantu i jego gotowości do wykorzystania. Urządzenie pozwala na zbieranie danych i alarmowanie w czasie rzeczywistym o tym, co dzieje się z hydrantem. Posiada czujnik światła, który poinformuje o otwarciu skrzynki ulicznej, oraz czujnik przyspieszenia, który informuje o jego zdjęciu z hydrantu. Dzięki wykorzystaniu najnowszych standardów radiowych LTE-M i NB-IoT do transmisji danych nie trzeba się obawiać o ich bezpieczeństwo.

Konstrukcja i Funkcje Hawle.live CAP

Hawle.live CAP dla hydrantów podziemnych został stworzony z wysokiej jakości materiałów: wytrzymałego i odpornego na warunki atmosferyczne polipropylenu oraz stali nierdzewnej i aluminium. Posiada zasilanie bateryjne, które zapewnia do 5 lat pracy, przy czym bateria jest jedynym elementem wymagającym wymiany. Jego sercem jest płyta główna z modułem komunikacyjnym i czujnikami oraz antena do zapewnienia łączności. Hawle.live CAP do hydrantów podziemnych to wszechstronne rozwiązanie, które dzięki przygotowaniu pod montaż na sprzęgle kłowym DN80 pasuje do większości istniejących znormalizowanych hydrantów, niezależnie od marki. Firma Hawle Polska w swoim portfolio produktowym posiada solidny hydrant podziemny UNO z pojedynczym zamknięciem, będący synonimem trwałości i niezawodności. Zaprojektowany został z myślą o łatwości obsługi, tak by jego użycie w sytuacji nagłej nie sprawiało żadnego problemu. Ważną częścią hydrantu UNO jest tłok uszczelniający, który pełni funkcję zamykającą dopływ wody. Zdecydowaną zaletą tego hydrantu jest możliwość wymiany wszystkich części wewnętrznych bez konieczności jego odkopywania. Szczególnie poleca się stosowanie Hawle.live CAP z hydrantami podziemnymi UNO, ponieważ razem stanowią połączenie najwyższej jakości, które wyróżnia się niezawodnością i wyjątkową trwałością.

Możliwości Zarządzania Siecią przez Aplikację

Po otwarciu aplikacji użytkownik zyskuje szerokie możliwości zarządzania siecią, takie jak:

• Dodawanie kolejnych elementów sieci na mapie - hydrantów, zasuw, zaworów regulacyjnych i zaworów napowietrzająco-odpowietrzających.
• Digitalizacja armatury.
• Monitorowanie stanu armatury (w zależności od wybranej opcji wyposażenia w czujniki).
• Kontrola przepływu, temperatury i jakości medium.
• Detekcja wycieków.
• Tworzenie raportów i analiz.
• Planowanie prac konserwatorskich.

Można również zarządzać samymi powiadomieniami, m.in. kategoryzować użycie hydrantów jako autoryzowane bądź nie, dodawać ważne dla użytkownika informacje w formie notatek, sprawdzać kondycję hydrantu/urządzenia (poziomu naładowania baterii, siły sygnału) oraz definiować zakres uprawnień dla poszczególnych użytkowników.

Systemy Hydrantów Przeciwpożarowych: Projektowanie i Konserwacja

Wymagania Hydrauliczne i Źródła Wody

Przy projektowaniu systemu hydrantów pożarniczych należy spełnić określone cele dotyczące osiągów. Te cele dotyczące wydajności wymagają analizy hydraulicznej w celu wykazania, że w najbardziej hydraulicznie niekorzystnym hydrancie występuje wystarczające ciśnienie wody i przepływ. Zaopatrzenie w wodę dla przeciwpożarowego systemu hydrantowego musi pochodzić z pewnego źródła wody, takiego jak miejska sieć wodociągowa, czy statycznych źródeł wody, np. zbiornik wodny lub tama. Magazynowanie wody musi również obejmować instalację automatycznego uzupełniania wody wynikłej np. z powodu strat związanych z odparowaniem, wyciekiem, okresowymi testami itd. Aby skierować wodę od miejsca pierwotnego (dostawy) do miejsca przeznaczenia (zawór hydrantowy), konieczne jest połączenie szeregu rur o określonych rozmiarach. Wymiary rury są ustalane przez przepisy budowlane i przeciwpożarowe. Punktem końcowym wodnej sieci pożarniczej jest hydrant, strategicznie zlokalizowany w całym budynku zgodnie z obowiązującymi przepisami. Średnica nominalna przyłącza zaworu hydrantowego wynosi 52 mm. Niektóre budynki mogą wymagać w ramach zatwierdzonego projektu instalacji dodatkowych urządzeń, takich jak węże pożarnicze.

Rola Czujników Ciśnienia i Pomp Wspomagających

W normalnych warunkach system hydrantów przeciwpożarowych jest pod ciśnieniem z wodą gotową do użycia w sytuacjach awaryjnych. Po otwarciu zaworu hydrantowego system ma spadek ciśnienia wody. Spadek ciśnienia wody jest wykrywany przez czujnik ciśnienia, który z kolei uruchamia pompę wspomagającą, pobierając wodę ze źródła wody w celu zwiększenia ciśnienia wody w instalacji. Podnoszenie ciśnienia wody stanowi bardzo ważny element dla straży pożarnej w celu dostarczenia wody z hydrantu pożarowego w razie zagrożenia pod odpowiednim ciśnieniem. W pewnych okolicznościach, gdy analiza hydrauliczna ustaliła, że zaopatrzenie w wodę jest niewystarczające do wymagań budynku, może być wymagane użycie jednej lub większej ilości pomp wspomagających.

Okresowe Inspekcje i Konserwacja

Systemy hydrantów pożarowych wymagają okresowych inspekcji i konserwacji, sprawdzenia, czy system działa i jest utrzymywany w stanie umożliwiającym jego bezproblemowe uruchomienie. Okresowo należy dokonywać przeglądów i kontroli ciśnienia i przepływu wody. Systemy hydrantów przeciwpożarowych są aktywnym systemem ochrony przeciwpożarowej zainstalowanym w ramach ogólnej strategii ochrony życia w budynku.

Elektroniczne Urządzenia do Badania Hydrantów (FLOW TEST)

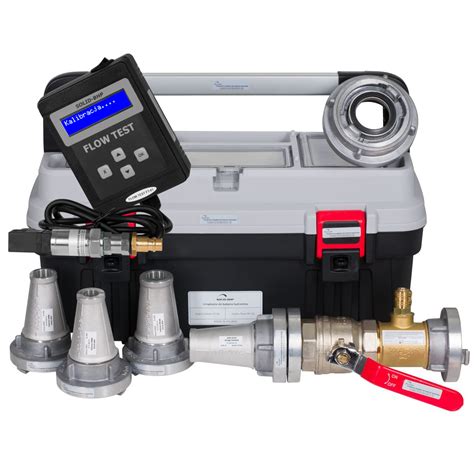

Elektroniczne urządzenia FLOW TEST do badania hydrantów, oferowane przez firmę HYDRO SOLID, to nowoczesne i precyzyjne narzędzia stworzone z myślą o profesjonalnym monitorowaniu i ocenie wydajności hydrantów przeciwpożarowych. Urządzenia te są wyposażone w zaawansowane czujniki i elektroniczne komponenty, które umożliwiają dokładne pomiary ciśnienia oraz przepływu wody. Dzięki temu można szybko i skutecznie ocenić stan techniczny hydrantów, identyfikując ewentualne usterki i konieczność przeprowadzenia konserwacji.

FLOW TEST charakteryzuje się łatwością obsługi, co czyni go idealnym narzędziem dla służb przeciwpożarowych oraz firm zajmujących się serwisowaniem hydrantów. Intuicyjny interfejs użytkownika oraz czytelny wyświetlacz umożliwiają szybkie i dokładne odczytywanie wyników, a możliwość zapisu danych pozwala na ich późniejszą analizę i raportowanie. Urządzenia są lekkie i przenośne, co ułatwia ich użycie w różnych lokalizacjach. Produkty firmy HYDRO SOLID spełniają najwyższe standardy jakości i bezpieczeństwa, posiadając odpowiednie atesty i certyfikaty. Solidna konstrukcja oraz wytrzymałe materiały zapewniają długą żywotność i niezawodność urządzeń, nawet w trudnych warunkach eksploatacyjnych. Inwestując w elektroniczne testery FLOW TEST od HYDRO SOLID, zyskuje się pewność, że hydranty są w pełni sprawne i gotowe do działania w każdej sytuacji awaryjnej.

Rodzaje i Zastosowania Ogólnych Czujników Przepływu Wody

Definicja i Pomiar Przepływu

Elektroniczne czujniki przepływu wody mają wiele praktycznych zastosowań. Czujniki przepływu wody, określane również mianem przepływomierzy, umożliwiają dokładny pomiar ilości wody, przepływającej przez rurę w dowolnym momencie (przepływ chwilowy) lub danym przedziale czasu (przepływ całkowity).

Typy Przepływomierzy

Wśród przepływomierzy wyróżnia się kilka głównych typów:

• Przepływomierze mechaniczne (turbinkowe): Są to najbardziej tradycyjne i powszechnie stosowane czujniki przepływu wody. Ruch mas wody napędza lekki, obrotowy „wiatraczek” (turbinkę), połączony z czujnikiem impulsowym. Ten ostatni może być zrealizowany na rozmaite sposoby - np. za pomocą hallotronu i małego magnesu, czujnika optycznego (transoptora) bądź też prostego styku mechanicznego.
• Przepływomierze elektromagnetyczne: Wykorzystują prawo Faradaya dotyczące indukcji elektromagnetycznej. Przepływ cieczy przez obszar przyłożonego z zewnątrz pola magnetycznego powoduje powstanie napięcia proporcjonalnego do prędkości medium. Specjalne elektrody, umieszczone w rurze, rejestrują niewielką różnicę potencjałów, która następnie przeliczana jest przez mikrokontroler na wartość przepływu, wyrażoną w jednostce objętości na jednostkę czasu (np. l/min).
• Ultradźwiękowe czujniki przepływu: Opierają swoje działanie na zmianie częstotliwości fal powracających do detektora (efekt Dopplera) bądź na różnicy czasu przelotu wiązki fal naddźwiękowych przez przepływającą ciecz.

Szerokie Zastosowania Czujników Przepływu

Czujniki przepływu wody znajdują szereg zastosowań w rozmaitych gałęziach przemysłu i technologii. Poniżej przytoczono kilka najważniejszych obszarów:

• Monitorowanie zużycia wody - to bodaj najpopularniejsze zastosowanie. Przepływomierze są powszechnie używane w domach, biurach i innych obiektach do monitorowania zużycia wody w celach rozliczeniowych.
• Przemysł - czujniki przepływu cieczy okazują się niezbędne do kontroli procesów, których prawidłowy przebieg zależy od precyzyjnej ilości wody, dostarczanej lub odbieranej z obiektu bądź instalacji - m.in. w przemyśle spożywczym, chemicznym, farmaceutycznym czy energetycznym.
• Rolnictwo i nawadnianie - przepływomierze stanowią kluczowy element systemów irygacyjnych, odpowiedzialnych za prawidłowe nawodnienie upraw.

Czujniki IoT w Inteligentnych Sieciach Wodociągowych (AVK Smart Water)

Transparentność Sieci Dzięki Czujnikom IoT

Czujniki IoT zasilane bateriami stanowią przełom w uzyskiwaniu przejrzystości sieci. Czujniki AVK Smart Water dostarczają dane bezpośrednio z aplikacji w sieci wodociągowej, co pomaga unikać czasochłonnych zadań, takich jak szukanie nieprawidłowości spowodowanych niewłaściwie ustawionym zaworem.

Specyficzne Czujniki AVK Smart Water

• VIDI Pozycjoner: Dostarcza ciągłe monitorowanie krytycznych zaworów, takich jak zawory używane do płukania rur lub do działania w Obszarach Pomiarowych Sieci (DMA). VIDI Pozycjoner pokazuje status otwarcia zaworu jako wartość procentową (0-100), umożliwiając szybką identyfikację, czy zawory są prawidłowo otwarte lub zamknięte.
• VIDI Pokrywa nasad: Dostarcza cennych informacji poprzez zdalne monitorowanie działania pokrywy hydrantu, wysyłając alerty o próbach manipulacji lub kolizjach. Monitorowanie hydrantów przeciwpożarowych to świetny sposób na wykrywanie przypadków niepowołanego użycia.
• Optymalizacja ciśnienia: Optymalizacja ciśnienia w oparciu o zużycie pomaga zrównoważyć wahania, wydłużyć żywotność rur i zmniejszyć zużycie energii przez pompy. Umożliwienie zdalnego monitorowania wodomierzy wlotowych w Obszarach Pomiarowych Sieci (DMA) pomaga śledzić bilans wodny i pozwala na szybsze wykrywanie wycieków.
• VIDI Temperatura: Zmiany temperatury wody wynikają z różnych czynników, co sprawia, że ciągłe monitorowanie jest niezbędne. VIDI Temperatura mierzy i transmituje temperatury wody w zakresie od -20°C do +80°C, zapewniając utrzymanie temperatur w zalecanych zakresach, aby zapobiec rozwojowi bakterii.
• VIDI Poziom: Pomiar odległości do najbliższej powierzchni jest ważny podczas monitorowania osadników piasku lub studni. VIDI Poziom pozwala mierzyć np. poziomy wody lub piasku bez konieczności bezpośredniego kontaktu z medium.

Monitorowanie pozycji otwarcia/zamknięcia różnych elementów sieci zapewnia łatwiejszy przegląd ich stanu.

Integracja Czujników Przepływu z Mikrokontrolerami (np. Arduino)

Podłączenie turbinkowego czujnika przepływu wody do mikrokontrolera Arduino jest stosunkowo proste - wymaga bowiem jedynie kilku kroków. Dostępny w ofercie czujnik przepływu cieczy YF-S402 to doskonały przykład przepływomierza impulsowego, działającego na zasadzie pomiaru prędkości obrotów wirnika z zamocowanym magnesem trwałym, napędzanego przez przepływającą wodę. Napięcie zasilania czujnika mieści się w zakresie od 5V do 24V, co umożliwia jego integrację zarówno z niskonapięciowymi układami opartymi na mikrokontrolerach (w tym Arduino), jak i z kontrolerami klasy przemysłowej (np. sterownikami PLC).

Podłączenie do Arduino

Najpierw należy ustalić układ wyprowadzeń (przewodów) przepływomierza - w przypadku wspomnianego wcześniej modelu YF-S402 mamy do dyspozycji trzy piny: VCC (zasilanie, „+” - przewód czerwony), GND (masa, „-” - przewód czarny) oraz OUT (sygnał wyjściowy - przewód biały). Przewód zasilania czujnika należy podłączyć do linii 5V na płytce Arduino, zaś pin GND - do dowolnego styku masy modułu głównego. Przewód sygnałowy czujnika musi natomiast zostać podłączony do dowolnego cyfrowego pinu wejściowego Arduino - wybór konkretnego wyprowadzenia zależy od dostępności linii GPIO - należy zwrócić uwagę, czy wybrana końcówka nie „koliduje” np. z połączeniami nakładki Arduino Shield, oczywiście jeżeli projekt zakłada użycie takowej.

Metody Zliczania Impulsów

Zliczanie impulsów może być wykonane programowo z użyciem jednej z trzech standardowych technik. Najprostszą, ale zarazem najmniej efektywną pod względem obliczeniowym, jest zastosowanie techniki odpytywania linii wejściowej (sygnałowej) w nieskończonej pętli. Takie rozwiązanie powoduje jednak całkowite zajęcie czasu procesora, który mógłby być spożytkowany na inne zadania (np. obsługę wyświetlacza czy interfejsu UART). Lepszym rozwiązaniem będzie zastosowanie przerwań (funkcja attachInterrupt) - inkrementacja zmiennej zliczającej impulsy może być sprowadzona do kilku instrukcji, wywoływanych asynchronicznie na drodze sprzętowej obsługi przerwań, zgłaszanych przez wybraną linię portu GPIO.
