Poduszki wysokociśnieniowe w ratownictwie strażackim

Poduszki wysokociśnieniowe to specjalistyczne narzędzia ratownicze, które muszą spełniać najwyższe standardy bezpieczeństwa. Są wykorzystywane głównie przez jednostki straży pożarnej i zespoły ratownictwa technicznego, w sytuacjach, gdzie liczy się nie tylko siła podnoszenia, ale także precyzja i stabilność działania. Ich głównym zadaniem jest unoszenie, przemieszczanie lub stabilizowanie ciężkich przedmiotów w sytuacjach awaryjnych, na przykład w czasie wypadków drogowych, katastrof budowlanych czy akcji poszukiwawczo-ratowniczych.

Dzięki zaawansowanej technologii poduszki pozwalają na uzyskanie ogromnej siły, która jest potrzebna do podnoszenia, dociskania, rozpierania czy przesuwania ciężkich obiektów. Wyróżniają się także cichą i płynną pracą, co jest istotne w sytuacjach, gdzie hałas może zakłócić komunikację między ratownikami lub wywołać dodatkowy stres u poszkodowanych. Po podłączeniu do źródła sprężonego powietrza (np. butli lub sprężarki), poduszka pneumatyczna stopniowo napełnia się, unosząc obiekt znajdujący się nad nią.

Charakterystyka i budowa

Poduszki wysokociśnieniowe charakteryzują się unikalną konstrukcją, która umożliwia równomierne rozłożenie siły na całej powierzchni poduszki. To bardzo ważne tam, gdzie podnoszenie odbywa się na nierównym lub niestabilnym podłożu. Wykonane są ze specjalnie ryflowanej powierzchni, zapewniającej większą przyczepność podnoszonego obiektu. Wzmocnione brzegi chronią poduszkę przed uszkodzeniami, a specjalne uchwyty pomagają w jej przenoszeniu.

W zależności od typu i konstrukcji, poduszki mogą pracować pod wysokim lub niskim ciśnieniem, co pozwala na ich zastosowanie w różnych sytuacjach operacyjnych. Są one cienkie, lekkie i łatwe w obsłudze. Zestawy poduszek wysokociśnieniowych mają szerokie zastosowanie w akcjach ratowniczych, w tym również do podnoszenia ciężkich przedmiotów na miękkich, nierównych podłożach.

Wymogi prawne i standardy bezpieczeństwa

Aby zestawy poduszek podnoszących mogły być wykorzystywane w jednostkach ochrony przeciwpożarowej, powinny mieć świadectwo dopuszczenia do użytkowania wydane przez CNBOP-PIB. Jest to dokument potwierdzający spełnienie wymagań zawartych w załączniku do rozporządzenia ministra spraw wewnętrznych i administracji z 27 kwietnia 2010 r. (DzU 2010 nr 85, poz. 553) [1]. Muszą też realizować wymogi stawiane przez normę PN-EN 13731 [2] oraz inne wymagania techniczno-użytkowe, m.in. być odporne na niską i wysoką temperaturę, odpowiednio wykonane i oznakowane, a także mieć przewody zasilające o odpowiednich parametrach.

Każda poduszka oznaczona jest tabliczką informującą o dopuszczalnej wartości ciśnienia, ładowności i ostrzeżeniach (piktogramy dotyczące bezpieczeństwa użytkowania).

Komponenty systemu podnoszącego

Aby poduszki można było użyć w akcjach ratowniczych, należy zbudować cały system podnoszący, składający się z kilku kluczowych elementów:

• Wlot powietrza pod ciśnieniem
• Reduktor ciśnienia z przyrządami pomiarowymi (manometry)
• Zestaw węży zasilających
• Urządzenie sterujące
• Wskaźnik ciśnienia
• Zawory bezpieczeństwa

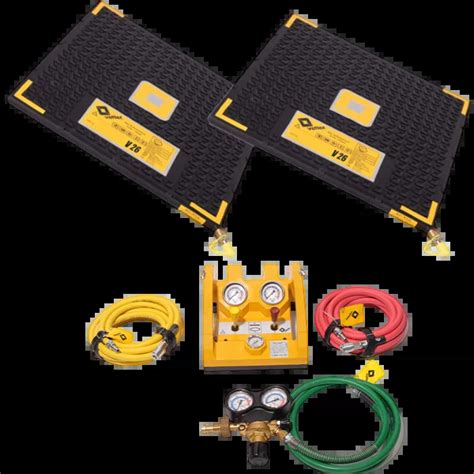

Standardowy zestaw często obejmuje dwie poduszki pneumatyczne, reduktor butlowy, sterownik oraz wąż napełniający o długości 10 m. Wąż zasilający przeznaczony do poduszek pneumatycznych wysokociśnieniowych pracuje pod ciśnieniem roboczym około 8 barów. Złącze kłowe służy do podłączenia poduszki do urządzenia sterującego.

Zastosowanie i zasady działania

Pneumatyczne poduszki podnoszące mają szerokie zastosowanie w działaniach ratowniczych. Prosta obsługa i duży udźwig poduszek, sięgający około 60 t, sprawiają, że są one niezastąpione. Za ich pomocą podnosi się, przesuwa, rozdziela czy dociska ciężkie obiekty. Są one nieocenionym narzędziem w działaniach ratowniczych, umożliwiającym szybkie i skuteczne podnoszenie, stabilizację oraz przemieszczanie obiektów w sytuacjach kryzysowych. Ich wszechstronność, trwałość i elastyczność sprawiają, że są niezastąpionym elementem wyposażenia każdego profesjonalnego zespołu ratowniczego.

W przypadku wypadków drogowych, katastrof naturalnych czy innych sytuacji kryzysowych, poduszki wysokiego ciśnienia umożliwiają błyskawiczne podnoszenie pojazdów, konstrukcji czy innych obiektów, co jest kluczowe dla szybkiego udzielenia pomocy poszkodowanym oraz przywrócenia normalnego funkcjonowania. Używane są najczęściej do podnoszenia przewróconych pojazdów: samochodów osobowych i ciężarowych, autobusów itp. Dzięki swej konstrukcji cała powierzchnia poduszki wysokociśnieniowej podnosi ciężar równomiernie, zapewniając stałą siłę udźwigu niezależnie od wysokości podnoszenia. Ciśnienie oferowanych poduszek pneumatycznych mieści się w przedziale od 1 do kilkunastu barów.

Prawidłowe użytkowanie i bezpieczeństwo

Przed przystąpieniem do pracy z poduszkami podnoszącymi należy zapoznać się z instrukcją ich obsługi, która powinna być dostarczona wraz z zakupionym zestawem. Dobiera się rozmiar poduszki przy użyciu skalibrowanych manometrów. Ważne jest, by nie przekraczać ciśnienia roboczego poduszki, stosując przy tym wystarczająco długi odcinek węża, co zapewnia przesył powietrza z bezpiecznej odległości. Wartość siły podnoszenia poduszki maleje proporcjonalnie do wysokości, na jaką dany obiekt zostaje podniesiony.

Zasady układania poduszek

1. Do podnoszenia można użyć na przykład trzech poduszek o różnych rozmiarach. Należy jednak uwzględnić, że poduszka o największym rozmiarze stanowi podstawę.
2. Należy się upewnić, że pojazd jest stabilny i prawidłowo zabezpieczony przed niezamierzonym przemieszczaniem się. W przypadku podnoszenia przedniej osi pojazdu, tylna oś powinna być zabezpieczona klinami i/lub podporami.
3. Należy określić wysokość, na jaką chcemy podnieść samochód i dobrać niezbędną liczbę poduszek podnoszących. Poduszki układamy jedna na drugiej.
4. Podczas podnoszenia przedniej osi pojazdu za pomocą dwóch poduszek ułożonych jedna na drugiej, jako pierwszą pompuje się górną poduszkę.

Dodatkowe środki bezpieczeństwa

• Przekładki: Podczas podnoszenia belek, w celu równomiernego rozłożenia sił, należy między podnoszony obiekt a poduszkę włożyć grubą stalową płytę, deskę lub inny płaski i sztywny przedmiot, bez wystających krawędzi. Brak takiej przekładki w niektórych przypadkach, np. przy podnoszeniu ciężkich, wąskich i ostro zakończonych przedmiotów, może skutkować uszkodzeniem lub przebiciem powierzchni poduszki.
• Obiekty cylindryczne: Do podnoszenia dużych obiektów cylindrycznych (zbiorników, rur, cystern) wykorzystuje się dwie poduszki. Podparcie przedmiotu o zaokrąglonym boku tylko z jednej strony może bowiem skutkować stoczeniem się go podczas napełniania poduszki. Aby tego uniknąć, należy użyć co najmniej dwóch poduszek oraz zastosować inne środki stabilizujące.
• Śliskie podłoże: Umieszczając poduszkę na śliskim podłożu (śnieg, glina, piasek), należy włożyć pod nią dostępne twarde elementy, które zapewnią stabilność.
• Oświetlenie: Używając poduszek w ciemnościach, koniecznie należy zadbać o bezpieczne warunki prowadzenia działań. Miejsce pracy powinno zostać odpowiednio oświetlone.

Transport i konserwacja

Ważną kwestią jest właściwy transport poduszek. Muszą one być przewożone tak, by końcówka wlotu powietrza była skierowana ku górze, w celu uniknięcia uszkodzenia poduszki w przypadku jej upuszczenia. Poduszkę po każdym użyciu trzeba wyczyścić.

Dostępne modele i cechy

Na rynku dostępna jest szeroka gama poduszek podnoszących, m.in. w trzech wersjach: STANDARD, BASIC i PREMIUM. Poduszki wysokociśnieniowe są często wzmacniane kordem kevlarowym lub aramidowym zbrojeniem, co zwiększa ich trwałość i odporność na uszkodzenia. Przykładowo, poduszka wysokociśnieniowa o rozmiarach 610x610 mm może oferować maksymalną siłę podnoszenia do 25,2 t, a modele takie jak SLK 33 z aramidowym zbrojeniem w rozmiarze 690x690 mm również zapewniają wysoką wydajność.

Producenci oferują również różnorodne modele, takie jak seria SAVA VEGA (o ciśnieniu roboczym 12 bar i udźwigach od 5 do 100 ton) oraz SAVA NOVA (o ciśnieniu roboczym 15 bar), które pozwalają na podnoszenie ciężkich elementów w ciasnych lub trudno dostępnych przestrzeniach. Dzięki wytrzymałym uchwytom, antypoślizgowej powierzchni oraz nowoczesnym funkcjom, bardzo dobrze sprawdzają się one w czasie akcji ratowniczych. Poduszki pneumatyczne dopasowują swój kształt do potrzeb podnoszonego obiektu oraz jego ciężaru, umożliwiając bardzo ostrożne przeprowadzenie podnoszenia.

Podsumowanie

Poduszki wysokociśnieniowe są niezastąpionym elementem w sprzęcie ratowniczym oraz przemyśle, oferując skuteczne i bezpieczne podnoszenie oraz stabilizację różnorodnych obiektów. Ich wszechstronność, trwałość i łatwość obsługi sprawiają, że są nieodłącznym elementem wyposażenia każdego profesjonalnego zespołu. W trakcie akcji ratunkowych umożliwiają precyzyjne i kontrolowane podnoszenie obiektów o różnej wadze i kształcie, nawet w najtrudniejszych warunkach terenowych. Dzięki ich elastyczności oraz możliwości regulacji ciśnienia, ratownicy mogą dokładnie dostosować działanie poduszki do potrzeb danej operacji. Poduszki te są również niezwykle skutecznym narzędziem do stabilizacji obiektów, minimalizując ryzyko dalszych uszkodzeń oraz zapewniając bezpieczeństwo dla ratowników i poszkodowanych. Ich solidna konstrukcja oraz profesjonalne standardy bezpieczeństwa sprawiają, że są niezawodnym wsparciem w trakcie trudnych operacji ratowniczych.
