Wodomierze stanowią kluczowy element każdej instalacji wodociągowej, umożliwiając precyzyjny pomiar objętości przepływającej wody. Ich prawidłowy dobór jest złożonym procesem, wymagającym uwzględnienia wielu czynników technicznych, prawnych i ekonomicznych. W niniejszym artykule przedstawiono kompleksowe podejście do wyboru wodomierza, jego podstawowe parametry, regulacje prawne, a także specyficzne i często kontrowersyjne zastosowania, takie jak opomiarowanie wody pobieranej z hydrantów przez jednostki straży pożarnej.
Definicja i Podstawowe Parametry Wodomierza
Wodomierz (licznik wody) to przyrząd pomiarowy przeznaczony do pomiaru objętości wody przepływającej przez przewody zamknięte, pod ciśnieniem wyższym od otaczającego i pracujący przy przeciwciśnieniu po stronie odpływowej. Do opomiarowania mieszkaniowych lub domowych instalacji wodociągowych zimnej i ciepłej wody często stosuje się wodomierze jednostrumieniowe, takie jak te oferowane przez firmy APATOR POWOGAZ oraz FLOW METERS. Wodomierze te mogą pracować zarówno w pozycji poziomej, jak i pionowej.
Kluczowe Parametry Doboru Wodomierza
Najważniejsze parametry doboru wodomierza to jego przepływ i średnica nominalna. Najczęściej przyjmuje się, że w domach jednorodzinnych przepływ wodomierza (Qp) powinien wynosić 2,5 m³/h, natomiast w mieszkaniach 1,0 lub 1,5 m³/h.
Rodzaje Strumieni Objętości (Zgodnie z Dyrektywą MID)
- Q1 (minimalny strumień objętości) - najmniejszy strumień objętości, przy którym wskazania wodomierza spełniają wymagania dotyczące błędów granicznych dopuszczalnych.
- Q2 (pośredni strumień objętości) - wartość strumienia objętości występująca pomiędzy ciągłym a minimalnym strumieniem objętości, przy którym zakres obciążeń pomiarowych podzielony jest na dwa przedziały (górny i dolny). Każdy z przedziałów ma charakterystyczny graniczny błąd dopuszczalny.
- Q3 (ciągły strumień objętości) - największy strumień objętości, przy którym wodomierz działa w sposób prawidłowy w normalnych warunkach użytkowania.
Współczynnik R (Q3/Q1) - Zakres Metrologiczny
Współczynnik R jest parametrem określającym zakres metrologiczny (pomiarowy) wodomierza. Wyraża się on stosunkiem ciągłego strumienia objętości Q3 do minimalnego strumienia objętości Q1. Im wyższa jest wartość współczynnika R, tym w większym zakresie wodomierz dokonuje pomiaru objętości przepływającej wody. Zwiększanie współczynnika R może odbywać się poprzez zwiększenie Q3 albo poprzez zmniejszenie Q1, co przekłada się na większą czułość urządzenia.
Wymagania Temperaturowe
Aby nie dopuścić do uszkodzenia wodomierza z powodu niskich temperatur, należy eksploatować go w temperaturze otoczenia 5-55°C, z minimalną temperaturą mierzonej wody wynoszącą 0,1°C. Zakres temperatur wody w zależności od klasy temperaturowej wodomierza dzieli się na:
- Dla wody zimnej:
- T30 - od 0,1°C do 30°C
- T50 - od 30°C do 50°C
- Dla wody ciepłej/gorącej:
- T90 - od 0,1°C do 90°C
- T130 - od 0,1°C do 130°C
- T30/130 - od 30°C do 130°C
Przy doborze wodomierza należy zwrócić szczególną uwagę na temperaturę, w jakiej dany wodomierz będzie pracował.
Warunki Montażu i Czynniki Wpływające na Dokładność

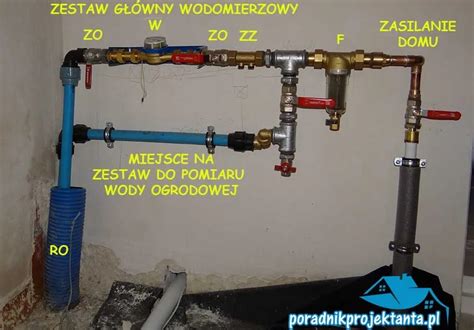

Miejsce wbudowania wodomierza powinno być łatwo dostępne do montażu, demontażu i obsługi, wygodne dla odczytu oraz wyodrębnione z pomieszczeń użytkowo-gospodarczych. Musi być chronione przed negatywnymi warunkami atmosferycznymi oraz zabezpieczone od wpływów instalacji elektrycznych i gazowych. Przed i za wodomierzem należy przewidzieć zamontowanie zaworów w celu odcięcia dopływu wody. Na dokładność wskazań wodomierza mogą mieć wpływ zakłócenia przepływu występujące przed lub (w mniejszym stopniu) za wodomierzem, spowodowane obecnością armatury zaburzającej przepływ (np. kolanek, zaworów, filtrów, pomp).
Stopień Ochrony IP
Stopień ochrony (IP) to miara liczbowa wg EN 60529:2003, charakteryzująca obudowę urządzenia pod kątem ochrony przed wnikaniem obcych ciał stałych oraz wody. Stopień ochrony liczydła wodomierza określa możliwość stosowania danego typu w określonych warunkach środowiskowych.
Wodomierze Apator Powogaz i Nowoczesne Technologie
Wodomierze produkowane przez Apator Powogaz, takie jak modele jednostrumieniowe, są przystosowane do opomiarowania instalacji wodociągowych zimnej i ciepłej wody. Nowe wodomierze tej firmy są zabezpieczone przed oddziaływaniem zwiększonego pola magnetycznego, co zwiększa ich niezawodność. W wykonaniu podstawowym wszystkie wodomierze Apator Powogaz przystosowane są do zdalnych odczytów za pomocą nakładek komunikacyjnych, w tym nowoczesnych rozwiązań bezprzewodowych, takich jak NFC, LoRaWAN czy wMBUS. Zdalny odczyt, zarówno bezprzewodowy, jak i przewodowy, jest bezpieczny dla zdrowia.
Produkty te cechują się wysoką klasą dokładności, osiągającą nawet R2000 dla DN15 i DN20, oraz niezawodnym działaniem w różnorodnych warunkach eksploatacyjnych. Przykładem innowacji jest autorska technologia W-Sonic, oparta na przebiegu wiązki ultradźwiękowej przez komorę pomiarową, co zapewnia najprecyzyjniejsze dane pomiarowe na rynku.
Aspekty Prawne i Metrologiczne
Dyrektywa MID
Z dniem 30 października 2006 r. weszła w życie Dyrektywa 2004/22/EC Parlamentu Europejskiego i Rady Europy z dnia 31 marca 2004 r. dotycząca przyrządów pomiarowych, potocznie nazywana ‘MID’ (Measuring Instruments Directive). Dyrektywa ta, obejmująca wodomierze, wdrożyła system oceny zgodności, zastępując dotychczasowy system prawnej kontroli metrologicznej. Kontynuacją dyrektywy 2004/22/EC jest Dyrektywa Parlamentu Europejskiego i Rady 2014/32/UE z dnia 26 lutego 2014 r. w sprawie harmonizacji ustawodawstw państw członkowskich odnoszących się do udostępniania na rynku przyrządów pomiarowych. Określa ona wymagania, które muszą spełniać przyrządy pomiarowe w związku z ich udostępnianiem na rynku lub oddawaniem do użytku.
Obowiązkowe Oznaczenia na Wodomierzu
Zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 23 października 2007 r., na wodomierzu powinny być umieszczone w sposób trwały i czytelny następujące oznaczenia:
- Nazwa lub znak producenta
- Oznakowanie zgodności (np. CE), dodatkowe oznaczenie metrologiczne oraz numer jednostki notyfikowanej
- Znak fabryczny i rok produkcji
- Numer fabryczny
- Jedna albo dwie strzałki wskazujące kierunek przepływu
- Jednostka miary "m³"
- Maksymalne dopuszczalne ciśnienie (jeśli inne niż 1 MPa)
- Oznaczenie pozycji pracy (litera "V" dla pionowej, "H" dla poziomej)
- Wartość liczbowa ciągłego strumienia objętości (Q3)
- Stosunek Q3/Q1 (poprzedzony literą "R")
- Stosunek Q2/Q1 (jeśli różny od 1,6)
- Klasa temperaturowa (jeśli różna od T30)
- Klasa straty ciśnienia (jeśli różna od ΔP 63)
- Sygnał wyjściowy do urządzeń pomocniczych (jeśli występują)
- Numer certyfikatu badania typu WE albo certyfikatu badania projektu WE
Strzałka na korpusie wodomierza jednoznacznie informuje o wymaganym kierunku przepływu, dla którego sprawdzono błędy wskazań podczas oceny zgodności.
Legalizacja Wodomierzy
Zgodnie z Prawem o miarach oraz Rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 22 marca 2019 r., przyrząd pomiarowy powinien być zgłoszony do legalizacji ponownej przed upływem terminu ważności od dokonania oceny zgodności. Dla wodomierzy termin ten wynosi 5 lat. Termin legalizacji liczy się od pierwszego dnia grudnia roku, którego oznaczenie zostało naniesione na przyrząd podczas dokonywania oceny zgodności, i kończy się 30 listopada piątego roku. Termin zgłoszenia do legalizacji ponownej wodomierza, który został zalegalizowany wtórnie, określany jest za pomocą cechy miesięcznej (liczba rzymska) oraz rocznej (dwie ostatnie cyfry roku ważności).
Postępowanie w Przypadku Uszkodzenia Wodomierza
Wodomierz z zewnętrznymi oznakami uszkodzenia i/lub zerwaną plombą należy niezwłocznie zgłosić do administratora. Należy uzgodnić warunki wymiany i zdecydować się na naprawę lub zakup nowego wodomierza. W przypadku naprawy wodomierz demontuje się, zastępuje innym elementem i wysyła do jednostki zajmującej się naprawą i legalizacją wtórną. Po legalizacji wtórnej wodomierz montuje się ponownie, a przyłącze od strony zasilania zabezpiecza przed nieuprawnionym dostępem zgodnie z wytycznymi administratora. Podobnie postępuje się przy montażu nowego wodomierza.
Ewolucja Metod Doboru Wodomierzy
Dobór wodomierza, choć z pozoru prosty, w praktyce bywa skomplikowany ze względu na zmieniające się normy i rzeczywiste warunki eksploatacji. Historycznie, w Polsce, dobór opierał się na normach, które z czasem okazały się niewystarczające.
Norma PN-B-01706:1992 i Problem Przewymiarowania
Wprowadzona w 1992 roku norma PN-B-01706:1992 wprowadziła pojęcie tzw. przepływu obliczeniowego - umownej wartości strumienia objętości lub strumienia masy wody. Norma ta zawierała wzory i tabele do wyznaczania normatywnego wypływu z punktów czerpalnych, co miało ułatwić dobór wodomierzy.
Jednak badania przeprowadzone na przestrzeni lat wykazały, że wodomierze dobierane na podstawie tej normy były często znacznie przewymiarowane. Przykładem jest analiza zużycia wody w budynku mieszkalnym wielorodzinnym z 71 mieszkaniami, gdzie norma PN-B-01706 zalecałaby wodomierz o średnicy DN 50 i maksymalnym strumieniu objętości min. 24,2 m³/h. Rzeczywiste maksymalne zużycie wody w tym obiekcie nie przekroczyło 5,3 m³/h, co sugerowało, że wystarczyłby wodomierz o średnicy DN 32, a nawet DN 25.
Konsekwencje Przewymiarowania
Przewymiarowany wodomierz jest nie tylko droższy, ale także przynosi straty dla przedsiębiorstwa dostarczającego wodę. Urządzenie rejestruje przepływ wody tylko powyżej pewnej wartości, a wraz ze wzrostem jego wielkości rośnie również próg rozruchu. Oznacza to, że im większy wodomierz, tym większy strumień wody musi przez niego przepłynąć, aby mógł on zarejestrować pomiar. Małe przepływy, np. z kranu z małym strumieniem, mogą pozostać niezarejestrowane, co prowadzi do utraty danych pomiarowych i strat finansowych dla dostawcy.
Wodomierze do wymiany
Wycofanie Normy i Wpływ Dyrektywy MID
W 1997 roku wycofano normę PN-B-01706, a w 2005 roku norma PN-ISO 4064-2. Dyrektywa MID (2004/22/WE, z okresem przejściowym do końca 2016 roku) wprowadziła nowe podejście, uwzględniając spadek zużycia wody. Wymaga ona, aby stosunek przeciążonego do ciągłego strumienia objętości wynosił 1,25, co oznacza, że nie wymaga już montażu tak dużych wodomierzy jak miało to miejsce w przypadku starej polskiej normy.
Obecne Wyzwania w Doborze
Obecnie, mimo wprowadzenia dyrektywy MID, wciąż brakuje jednoznacznych wytycznych dotyczących sposobu wyznaczania ciągłego strumienia objętości i prawidłowego doboru wodomierzy. Projektanci często opierają się na analizach i badaniach przeprowadzanych w przeszłości, lub na lokalnych wytycznych przedsiębiorstw wodociągowych, które czasami nadal respektują obliczenia zawarte w starej normie PN-B-01706.
Kontrowersje wokół Wodomierzy dla Straży Pożarnej (OSP) i Hydrantów
Jednym z najbardziej dyskutowanych i kontrowersyjnych zastosowań wodomierzy jest ich instalacja na wyposażeniu samochodów gaśniczych Ochotniczych Straży Pożarnych (OSP) w celu rozliczania wody używanej jako środka gaśniczego.
Geneza Problemu i Wprowadzenie Obowiązku
W niektórych gminach wprowadzono przepis nakazujący OSP podłączanie wodomierzy pomiędzy hydrantem a wężem. Obowiązek ten został wprowadzony przez burmistrza i komendanta gminnego w odpowiedzi na wezwania kierownika Zakładu Komunalnego, który dążył do wyeliminowania strat wody, na jakie jest narażany przy niemal każdym pożarze. Argumentowano, że woda jest pobierana, a jej zużycie nie jest ewidencjonowane, co prowadzi do niekontrolowanych ubytków w bilansie przedsiębiorstwa.
Kwestie Praktyczne i Operacyjne
Zastosowanie wodomierzy w OSP budzi szereg obaw i krytyki ze strony strażaków:
- Strata czasu podczas akcji: Konieczność podłączenia i odczytu wodomierza zabiera cenny czas podczas wyjazdu do pożaru, gdzie każda sekunda jest na wagę złota.
- Wstyd i brak zaufania: Strażacy odczuwają wstyd, będąc zmuszonymi do "tankowania" wody w sposób sugerujący, że wcześniej mogliby ją "kraść". Wprowadzenie takiego systemu jest odbierane jako wyraz braku zaufania ze strony władz gminy.
- Dyskryminacja OSP: W niektórych przypadkach obowiązek ten dotyczy jedynie lokalnych jednostek OSP, podczas gdy strażacy z Państwowej Straży Pożarnej (PSP) oraz gościnne OSP spoza terenu gminy korzystają z wody bezpłatnie.
- Trudności w rozliczaniu podczas dużych pożarów: W przypadku dużych pożarów, gdzie akcja jest dynamiczna i priorytety są inne, liczenie zużytej wody staje się dodatkowym, trudnym do zrealizowania obciążeniem.
- Możliwość nieprawidłowego podłączenia: Zwraca się uwagę na techniczny aspekt możliwości podłączenia wodomierza odwrotnie, co mogłoby wpływać na prawidłowość pomiaru, zwłaszcza jeśli wodomierze posiadają nasady 75 mm z obu stron.
Aspekty Finansowe i Argumenty Przeciwne
Krytycy systemu rozliczania wody dla OSP wskazują na jego bezsensowność finansową i operacyjną:
- "Przelewanie z pustego w próżne": OSP nie płaci za wodę z własnej kieszeni, lecz z budżetu gminy. Oznacza to, że gmina płaci Zakładowi Komunalnemu za wodę, którą sama "sprzedała", co jest uznawane za prosty transfer środków, a nie realne oszczędności. Dodatkowo, co roku z pieniędzy przeznaczonych na ochronę przeciwpożarową (m.in. na działalność OSP i zakup sprzętu) płaci się znaczne kwoty na tzw. wodę pożarową (np. 12 tys. zł, co stanowi 20% całej kwoty). Środki te mogłyby zostać przeznaczone na zakup potrzebnego sprzętu.
- Ryzyko uszkodzenia sprzętu: Wprowadzenie limitów lub kosztów za korzystanie z wody może skłonić strażaków do korzystania z naturalnych zbiorników wodnych. Piasek, żwir i inne zanieczyszczenia z takich źródeł mogą negatywnie wpływać na pompy strażackie, generując dodatkowe koszty napraw.
Alternatywne Rozwiązania i Problemy Złodziei Wody

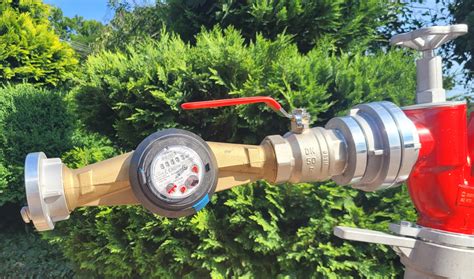

W dyskusji na temat opomiarowania wody dla OSP pojawiały się sugestie alternatywnych rozwiązań, takich jak montowanie wodomierzy bezpośrednio na hydrantach. W takim przypadku cała woda byłaby liczona, a przy meldunku można by wpisywać numer hydrantu i stan licznika. Argumentowano, że wodomierze na hydrantach są tańsze i jest ich mniej niż nasad zasilających w wozach OSP. Jednakże, pojawia się problem odpowiedzialności w przypadku kradzieży wody przez osoby postronne - na czyje konto miałby się wtedy kręcić wodomierz?
Problem kradzieży wody z hydrantów jest realny i dotyczy wielu gmin, zwłaszcza w okresie suszy, kiedy ludzie podlewają pola lub pobierają wodę na budowy. Takie działania często prowadzą do niszczenia hydrantów (np. użycie młotków zamiast kluczy) oraz do dramatycznego obniżenia ciśnienia wody w sieci hydrantowej, co z kolei utrudnia skuteczną akcję gaśniczą.
Mimo tych wyzwań, wodomierze w OSP mogą być również wykorzystywane w sposób komercyjny, np. do usług napełniania basenów, co pozwala jednostkom na pozyskiwanie dodatkowych środków finansowych w formie darowizn.
