Dysze Rozpylające: Technologie i Zastosowania

Wprowadzenie do Technologii Dyszy Rozpylających

W dziedzinach wymagających precyzyjnego rozpylania strumienia, mgły lub zamglenia, właściwa dysza jest kluczowa dla zapewnienia precyzji i wydajności. Dysze przemysłowe stanowią istotny element wielu procesów technologicznych - od odpylania i zraszania, przez chłodzenie, aż po mycie instalacji.

Dysze przemysłowe to precyzyjne elementy instalacji, których zadaniem jest kontrolowane rozpylanie medium (najczęściej wody lub mieszaniny wody z powietrzem) w określonym kształcie strumienia, przy zadanym ciśnieniu i wydatku. W przeciwieństwie do prostych zraszaczy, dysze przemysłowe: pracują w ściśle określonych warunkach procesowych, muszą zapewniać powtarzalność i stabilność parametrów, oraz są projektowane pod kątem konkretnego zastosowania technologicznego.

Typy Dyszy Rozpylających

Podstawowe Typy Dyszy Przemysłowych

• Dysze płaskostrumieniowe: Tworzą wachlarzowy, płaski strumień cieczy. Stosuje się je tam, gdzie liczy się równomierne pokrycie powierzchni, np.: zraszanie taśmociągów, mycie elementów, wstępne odpylanie materiałów sypkich.
• Dysze pełnostożkowe: Rozpylają ciecz w postaci pełnego stożka.
• Dysze pustostożkowe: Strumień ma postać pierścienia, bez wypełnienia środka. Umożliwiają uzyskanie drobniejszej kropli.
• Dysze wodne (jednofazowe): Rozpylanie medium odbywa się wyłącznie dzięki ciśnieniu wody.
• Atomizery powietrzno-wodne: Do rozbijania strumienia wykorzystywane jest sprężone powietrze.
• Dysze wysokociśnieniowe: Wykorzystują bardzo wysokie ciśnienie wody do uzyskania drobnej mgły, bez udziału powietrza. Decyduje to o zasięgu i pokryciu obszaru.

Zaawansowane Systemy Dyszy Atomizujących

Dysze o zmiennym strumieniu powietrza zapewniają niezależne sterowanie cieczą, powietrzem rozpylającym i ciśnieniem powietrza wentylatora dla precyzyjnego dostrojenia natężenia przepływu, wielkości kropli, rozkładu strumienia i pokrycia.

W ofercie rynkowej dostępne są trzy podstawowe rodzaje dysz atomizujących: standard, niekapiące (wyposażone w opatentowany zawór odcinający dopływ cieczy) oraz dysze bez wykorzystania sprężonego powietrza. Przemysłowe dysze natryskowe rozpylają ciecz bez konieczności zasilania sprężonym powietrzem i są idealne do prostych aplikacji przemysłowych, w których dokładna kontrola przepływu cieczy i rozmiaru kropel nie jest wymagana.

• Dysze z mieszaniem wewnętrznym: Mieszają ciecz i powietrze wewnątrz nakładki powietrznej, wytwarzając najdrobniejsze rozpylenie. Można je stosować do cieczy o lepkości do 300 cp. Zarówno wlot powietrza, jak i cieczy jest zasilany ciśnieniowo.
• Dysze z mieszaniem zewnętrznym: Charakteryzują się największym natężeniem przepływu i umożliwiają niezależną regulację przepływu powietrza i cieczy. Sprawdzają się najlepiej tam, gdzie potrzebny jest precyzyjnie ustalony przepływ cieczy. Można je stosować do cieczy o lepkości powyżej 300 cp. Zarówno wlot powietrza, jak i cieczy jest zasilany ciśnieniowo.
• Dysze zasilane lewarem: Nie wymagają cieczy pod ciśnieniem i nadają się do zasilania grawitacyjnego cieczą lub do zasilania cieczą za pomocą lewara hydraulicznego z wysokości 91 cm.

Dysze Niekapiące

W przypadku rozpylania jakiegokolwiek typu cieczy, przepływ cieczy po zakończeniu rozpylania może być przyczyną dużych problemów. Dysze rozpylające niekapiące są idealne w sytuacji, gdy żadne krople po zakończeniu rozpylania nie są dopuszczalne. Po zamknięciu dopływu sprężonego powietrza, dysza niekapiąca skutecznie uszczelnia przepływ cieczy, eliminując możliwość kapania.

Dysze niekapiące mogą być używane w każdej sytuacji, w jakiej używane są standardowe dysze rozpylające, włącznie z zastosowaniami zasilania lewarem hydraulicznym. Nie ma potrzeby prowadzenia oddzielnej linii powietrza do sterowania mechanizmem niekapania. To samo sprężone powietrze używane do mieszania i rozpylania w różnych strumieniach jest wykorzystywane do otwierania zaworu umożliwiającego przepływ cieczy.

Dysze niekapiące nie zmieniają wielkości natężenia przepływu w stosunku do standardowych dysz rozpylających. Można osiągnąć wymagania robocze do 180 cykli na minutę.

Znaczenie Wielkości Kropli i Kąta Strumienia

Jednym z głównych powodów stosowania dysz rozpylających jest drobny rozmiar kropel. Korzyści wynikające z drobnego rozmiaru kropel obejmują równomierne powlekanie i oszczędności cieczy. Dla porównania, średnica dużej kropli deszczu wynosi około 6 000 mikronów. Standardowe dysze wytwarzają krople o średnicy w zakresie od 300 do 4 000 mikronów.

Rozmiar kropel można regulować przez zmianę ciśnienia powietrza lub cieczy. Ogólnie, zwiększenie ciśnienia powietrza lub zmniejszenie ciśnienia cieczy powoduje wytwarzanie mniejszego rozmiaru kropel. Opublikowane dane dotyczące wydajności uzyskano, testując dysze atomizujące zwykłą wodą. Lepkość płynu określi, który typ dyszy atomizującej będzie najlepszy do konkretnej aplikacji.

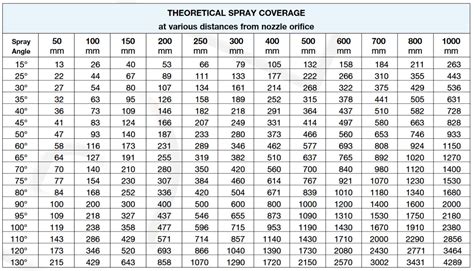

Kąt strumienia jest kątem trygonometrycznym utworzonym przez szerokość strumienia i odległość, przy jakiej jest on mierzony. Dysze rozpylające są fabrycznie ustawione w pozycji całkowicie otwartej. Aby zmniejszyć lub zatrzymać przepływ, należy obrócić trzpień w prawo. Ważne jest, aby nie dokręcać zbyt mocno, ponieważ może to spowodować uszkodzenie trzpienia lub zatyczki płynu.

Zastosowania Dyszy Przemysłowych

Dysze przemysłowe znajdują zastosowanie m.in. w:

• odpylaniu procesów technologicznych i materiałów sypkich,
• zraszaniu placów budowy i dróg technologicznych,
• redukcji zapylenia kruszyw i taśmociągów,
• chłodzeniu przemysłowym wodą lub mgłą,
• myciu instalacji, filtrów i urządzeń.

Właściwa dysza do rozpylania powietrza, mgły lub zamgławiania jest krytyczna dla zastosowań od powlekania i chłodzenia do tłumienia pyłu, chłodzenia gazu, smarowania i wielu innych.

Dysze Przeciwpożarowe: Specjalistyczne Zastosowania

Zastosowanie automatycznych dysz pożarowych może poprawić skuteczność ochrony przeciwpożarowej oraz zapewnić bezpieczeństwo ludzi i mienia. Dysza przeciwpożarowa to podstawowe narzędzie gaśnicze służące do skutecznego gaszenia płomieni.

• Dysza ogniowa czarna: Ogólny typ dyszy pożarowej.
• Dysza Pożar Leśnictwa: Wydajna dysza gaśnicza stosowana głównie w akcjach ratunkowych, takich jak pożary lasów, pożary łąk i pożary łąk leśnych.
• Broń palna z chwytem pistoletowym: Pistolet pistoletowy jest bardzo ważnym sprzętem strażackim, który może zapewnić strażakom doskonałą pomoc i ochronę, odnosząc się prawdopodobnie do dyszy z wygodnym uchwytem.
• Dysza ogniowa 2,5 cala: Główną zaletą dyszy Fire Nozzle 2.5-cala są duże możliwości wtrysku i niezawodność.
• Dysza natryskowa: Specjalistyczne narzędzie gaśnicze, które pomaga skutecznie i szybko zwalczać pożary.
• Aluminiowa dysza ogniowa / Dysza węża strażackiego ze stopu aluminium: Przykład materiału wykonania dysz przeciwpożarowych, zwiększającego ich trwałość i lekkość.

System piankowy AFFF (Aqueous Film Forming Foam Concentrate) miesza się z wodą w celu utworzenia roztworu piany, co również wymaga odpowiednich dysz do jej aplikacji.

Wybór Odpowiedniej Dyszy

Wybór dyszy, która spełni Państwa potrzeby z precyzją i wydajnością, wymaga analizy warunków pracy i oczekiwanego efektu. Jeśli nie masz pewności, jaka dysza będzie właściwa dla Twojego procesu, opisanie tych parametrów jest kluczowe. Na rynku dostępne są zarówno małe dysze natryskowe, jak i zaawansowane systemy przeznaczone dla dużych zakładów przemysłowych.
