Pojazdy Strażackie: Specjalistyczne Maszyny Ratownicze

Pojazd strażacki to jedno z najbardziej rozpoznawalnych i niezbędnych narzędzi współczesnego reagowania kryzysowego. Wóz strażacki, często widziany, jak ściga się ulicami z migającymi światłami i syrenami, reprezentuje prędkość, gotowość i zdolność ratowania życia. Chociaż wiele osób używa zamiennie terminów „wóz strażacki” i „wóz strażacki”, to jednak pojazd strażacki ma swoją specyficzną rolę, zestaw wyposażenia i środowisko operacyjne. Pojazd strażacki to specjalistyczny pojazd ratowniczy, przeznaczony przede wszystkim do gaszenia pożarów i natychmiastowych działań ratowniczych.

Konstrukcja i Wyposażenie Wozu Strażackiego

Pojazd strażacki to starannie zaprojektowana platforma reagowania kryzysowego, zaprojektowana w celu dostarczania strażaków, wody i krytycznego sprzętu na miejsce zdarzenia z maksymalną szybkością i wydajnością.

Podstawowe Funkcje i Elementy

• Transport załogi: Pojazd ma za zadanie bezpiecznie i sprawnie przewozić załogę strażacką. W zależności od konfiguracji wóz strażacki może mieć kabinę jedno- lub załogową, w której mieści się od 4 do 6 strażaków.
• Zbiornik na wodę: Wóz strażacki wyposażony jest w pokładowy zbiornik na wodę. Pojemności zbiorników różnią się znacznie w zależności od wielkości i przeznaczenia wozu i zazwyczaj wahają się od 1000 do 4000 litrów w przypadku pojazdów miejskich i więcej w przypadku wersji wiejskich lub cystern.
• Pompa strażacka: Wóz strażacki jest wyposażony w potężną pompę strażacką, zwykle o wydajności od 1000 do 2500 litrów na minutę lub więcej.

Dodatkowe Wyposażenie Nowoczesnych Wozów

Oprócz tych niezbędnych elementów, nowoczesne wozy strażackie są wyposażone w:

• Systemy pianowe
• Drabiny
• Wentylatory wentylacyjne
• Sprzęt oświetleniowy
• Kamery termowizyjne
• Zestawy medyczne
• Podstawowe narzędzia ratownicze

Działania Operacyjne Pojazdów Strażackich

Gotowość i Reagowanie

Po odebraniu wezwania ratunkowego często jako pierwsze wysyłane są wozy strażackie. Ich gotowość jest krytyczna. Pojazdy są utrzymywane w stałym stanie gotowości, a załogi są przeszkolone do mobilizacji w ciągu kilku sekund. Zaawansowane systemy nawigacji i sprzęt komunikacyjny pomagają załogom otrzymywać aktualne informacje w czasie rzeczywistym podczas podróży, obejmujące plany budynków, informacje o zagrożeniach i lokalizacje hydrantów.

Na Miejscu Zdarzenia

Po przybyciu na miejsce wóz strażacki zazwyczaj ustala miejsce zdarzenia, przyjmując pierwsze dowodzenie. Dowódca szybko ocenia miejsce zdarzenia, identyfikując zachowanie się pożaru, ryzyko konstrukcyjne, niebezpieczeństwo dla mieszkańców i zagrożenia dla środowiska.

Gaszenie Pożarów

Gaszenie pożaru jest podstawową funkcją wozu strażackiego. Załogi rozmieszczają linie bojowe podłączone do pompy wozu, używając wody lub piany, w zależności od rodzaju pożaru. Wbudowana pompa zapewnia stałe ciśnienie i przepływ, umożliwiając strażakom kontrolowanie i gaszenie płomieni, jednocześnie chroniąc ekspozycję, taką jak sąsiednie budynki lub pojazdy.

Akcje Ratownicze

Oprócz gaszenia pożarów, pojazdy strażackie odgrywają kluczową rolę w ratownictwie i bezpieczeństwie życia. Do ratowania uwięzionych pasażerów strażacy mogą używać drabin, narzędzi do wchodzenia siłą i aparatów oddechowych zamontowanych na wozie. Gdy pojawią się dodatkowe jednostki, takie jak ciężarówki z drabiną, pojazdy ratownicze lub cysterny, wóz strażacki włącza się w skoordynowaną reakcję. Może kontynuować pompowanie wody, zasilać inne pojazdy lub zmieniać role w zależności od rozwoju zdarzenia.

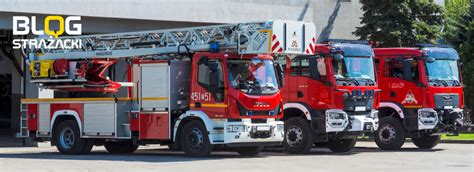

Typologia Pojazdów Strażackich

Kiedy większość ludzi usłyszy syreny i widzi duży czerwony pojazd na ulicy, natychmiast rozpoznaje go jako ciężarówkę strażacką. Ale dla mężczyzn i kobiet, którzy prowadzą te pojazdy ratunkowe - strażaków - terminologia jest nieco bardziej szczegółowa. Nazwa „ciężarówka strażacka” to dopiero początek.

Ogólne Określenia

Strażacy często używają słowa „aparat”, aby odwołać się do dowolnego z dużych pojazdów używanych w operacjach przeciwpożarowych i ratowniczych. „Aparat” jest bardziej technicznym, ogólnym, zbiorczym terminem. Czy to jest ciężarówka drabinowa, wóz bojowy, czy jednostka ratownicza, wszystkie są zgodne z kategorią aparatu pożarowego. Podstawowe rozróżnienie: wóz bojowy a ciężarówka strażacka. Dwa terminy, które są najczęściej mylone i często używane zamiennie przez społeczeństwo to wóz bojowy i ciężarówka strażacka.

Główne Rodzaje Pojazdów

• Wóz bojowy (Pumper): Jest przede wszystkim wyposażony do walki z pożarami. Jego głównym zadaniem jest przenoszenie wody na miejsce, pompowanie wody przez węże i dostarczanie jej strażakom, którzy atakują płomienie. Posiada podstawowe narzędzia przeciwpożarowe (osie, dysze itp.).

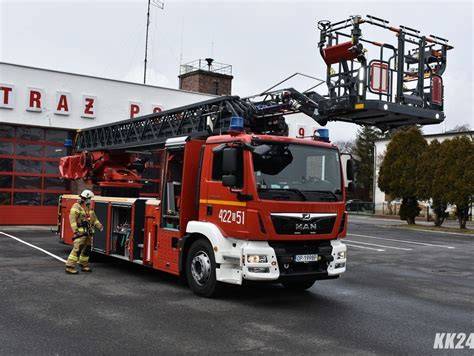

• Ciężarówka drabinowa (Ladder Truck): Jest przeznaczona do wsparcia i zapewnienia dostępu, zamiast pompować wodę. Zwykle przenosi długą drabinę powietrzną lub inne rodzaje drabin i jest często określana jako ciężarówka drabinowa. Wyposażona jest w sprzęt do ekstrakcji (np. narzędzia hydrauliczne, sprzęt do ratownictwa technicznego).
• Jednostka ratownicza (Rescue Unit): To specjalnie wyposażone pojazdy zaprojektowane do przenoszenia technicznego sprzętu ratowniczego. Mogą w ogóle nie mieć węży ani wody, ale zamiast tego mają narzędzia do ekstrakcji pojazdów, wsparcia zawalonych budynków, ratownictwa wysokościowego i operacji w przestrzeniach zamkniętych.
• Kwinte (Quint): To hybryda między wozem bojowym a ciężarówką drabinową. Łączy funkcje pompowania wody z możliwościami drabinowymi.
• Wóz drabinowy z przyczepą (Tiller Truck): Znany również jako wóz drabinowy z przyczepą, posiada sterowaną tylną oś kontrolowaną przez strażaka zwanego Tillermanem.
• Wozy pożarnicze do pożarów lasów (Wildland Fire Engines): Są to mniejsze, bardziej zwinne ciężarówki zaprojektowane do zwalczania pożarów w trudnym terenie. Noszą mniej wody, ale mają możliwości napędu na cztery koła i są wysoce mobilne.
• Pojazdy dowodzenia (Command Vehicles): Zazwyczaj zmodyfikowane SUV-y lub furgonetki, pojazdy dowodzenia są używane przez funkcjonariuszy straży pożarnej do koordynowania operacji na miejscu zdarzenia.

Środowiska Działania i Specjalistyczne Wymagania

Pojazdy straży pożarnej są zaprojektowane do działania w różnorodnych środowiskach, od gęstych ośrodków miejskich po odległe obszary wiejskie.

• Obszary miejskie: W miastach i miasteczkach wozy strażackie są głównymi środkami reagowania na pożary obiektów, wypadki samochodowe, nagłe przypadki medyczne i niebezpieczne zdarzenia. Miejskie wozy strażackie są zazwyczaj kompaktowe i bardzo zwrotne, co pozwala im poruszać się po wąskich uliczkach, w korkach i w ciasnych punktach dostępu do budynków.
• Obszary przemysłowe: Pojazdy strażackie są powszechnie stosowane w parkach przemysłowych, fabrykach, magazynach i rafineriach. W tych ustawieniach wozy mogą być wyposażone w ulepszone systemy pianowe i specjalistyczne dysze do gaszenia pożarów substancji chemicznych, paliw lub maszyn.
• Obszary wiejskie: Na obszarach wiejskich wozy strażackie często pokonują duże odległości, gdzie występują ograniczone zasoby wody i trudny teren. Wozy stosowane w tych obszarach mogą być wyposażone w większe zbiorniki na wodę, mogą pracować w terenie oraz pobierać wodę z jezior, rzek lub zbiorników przenośnych.
• Infrastruktura transportowa: Wozy strażackie działają także wzdłuż autostrad, tuneli i węzłów komunikacyjnych. Reagują na kolizje pojazdów, wycieki paliwa i pożary samochodów, autobusów i ciężarówek.
• Specjalne obiekty: Pojazdy straży pożarnej są przystosowane do wyjątkowych warunków, takich jak lotniska, porty, bazy wojskowe i duże obiekty publiczne.

Nowoczesne Technologie w Polskich Pojazdach Strażackich

W Polsce, jak i na całym świecie, rozwój technologii znacząco wpływa na konstrukcję i możliwości pojazdów strażackich. Krajowy system ratowniczo-gaśniczy dzieli się głównie na dwie grupy - zawodowe formacje Państwowej Straży Pożarnej (PSP) oraz ochotnicze jednostki Ochotniczej Straży Pożarnej (OSP). Jednostki PSP działają w oparciu o strukturę powiatową. W każdym mieście na prawach powiatu lub powiecie znajduje się jedna lub kilka Jednostek Ratowniczo-Gaśniczych (JRG), w których strażacy PSP pełnią dyżury 24h na dobę, w gotowości do natychmiastowego wyjazdu. Jednostki OSP również są dysponowane przez Miejskie/Powiatowe stanowiska kierowania PSP, które to w większości przypadków są jako pierwsze przy działaniach ratowniczo-gaśniczych. Ponadto jednostki OSP udzielają wsparcia w ludziach i sprzęcie PSP.

Przykład Zaawansowanego Pojazdu: Scania dla Wojskowej Ochrony Przeciwpożarowej

Polska armia również inwestuje w nowej generacji samochody pożarnicze. Przykładem są średnie i ciężkie samochody ratowniczo-gaśnicze opracowane i wyprodukowane przez bielską Wawrzaszek Inżynierię Samochodów Specjalnych (WISS) na podwoziach Scania.

Ciężki Lotniskowy Samochód Ratowniczo-Gaśniczy (Scania G 450 CB6x6HHZ)

Pod zabudowę ośmiu ciężkich lotniskowych samochodów ratowniczo-gaśniczych wykorzystano trzyosiowe podwozie Scania G 450 CB6x6HHZ. Zastosowany w nim wysokoprężny, rzędowy, sześciocylindrowy silnik z turbodoładowaniem, bezpośrednim wtryskiem Common Rail XPI, typu DC13 spełnia normę emisji spalin Euro 6 i ma pojemność 12,7 l. Osiąga moc 450 KM (331 kW) przy 1900 obr./min. Maksymalny moment obrotowy w zakresie od 1100 do 1350 obr./min wynosi 2350 Nm. Zużycie AdBlue przez silniki wysokoprężne Euro 6 wyposażone wyłącznie w SCR kształtuje się na poziomie 6% zużycia oleju napędowego.

Układ Napędowy i Podwozie

• Do przekazywania napędu na wszystkie osie służy sześciobiegowa (6+1) automatyczna skrzynia biegów Allison Transmission GA867 z dwoma programami jazdy.
• Zawieszenie przedniej osi składa się ze stalowych parabolicznych resorów piórowych (4×28 mm), amortyzatorów teleskopowych i stabilizatorów, natomiast dwóch osi tylnych ze stalowych resorów piórowych (4×41 mm), amortyzatorów teleskopowych oraz drążka skrętnego.
• Nośność przedniego zawieszenia to 9000 kg, natomiast każdej z dwóch osi tylnych po 10 500 kg (21 000 kg). Osie mają blokadę mechanizmu różnicowego.
• Na wszystkie koła założono ogumienie Michelin XZL 395/85R20.
• Dwuobwodowy układ hamulcowy zaopatrzony jest we wspomaganie pneumatyczne oraz system ABS. Hamulce wszystkich trzech osi są bębnowe z automatycznym ustawieniem luzu bęben-szczęka.
• W samochodzie zamontowano pneumatyczny system uruchamiania hamulców, który zapewnia możliwość wyjazdu z garażu bezpośrednio po uruchomieniu silnika nawet po 12 godzinach postoju.
• Stalowy zbiornik paliwa mieści 200 l ON i zamocowany został po prawej stronie. Zbiornik na AdBlue znajduje się również z prawej strony i ma pojemność 47 l.

Kabina i Wyposażenie Ratownicze

• Załoga ma do swojej dyspozycji jednomodułową, odchylaną, klimatyzowaną kabinę. To fabryczna kabina Scanii typu CG 16. Ma trzy stopnie wejściowe wyposażone w oświetlenie. Umożliwia to łatwe wchodzenie i wychodzenie dzięki średniemu poziomowi zawieszenia kabiny na ramie oraz ułatwia zajmowanie w niej miejsca.
• Z przodu kabiny zamontowano zderzakowe działko wodno-pianowe Akron Fire Fox Style 3463 o wydajności 1700 l/min przy ciśnieniu 10 barów.
• Tam również znajduje się elektryczna wciągarka linowa SuperWinch typu Talon 18 o sile uciągu 8165 kg i 30-metrowej linie. Jej sterowanie odbywa się za pomocą pilota przewodowego.

Zabudowa Pożarnicza

Nadwozie pożarnicze zostało zaprojektowane tak, by umożliwić łatwy do niego dostęp oraz przygotowane do łatwego demontażu wszystkich głównych elementów w przypadku ich uszkodzenia, jak i dla ułatwienia przeglądów serwisowych. To klasyczna zabudowa składająca się z trzech modułów: sprzętowego, modułu ze zbiornikami na środki gaśnicze i pompowo-sprzętowego. Szkielet modułu sprzętowego oraz pompowo-sprzętowego wykonano ze spawanych profili stalowych, a zewnętrzne i wewnętrzne ich poszycie z anodowanej blachy aluminiowej klejonej do szkieletu. Moduły te zostały zamocowane do ramy pomocniczej, a ta za pomocą stalowych elementów stożkowych do podwozia samochodu.

• Nadwozie ma pięć skrytek sprzętowych zamykanych żaluzjami aluminiowymi - po dwie z każdej strony pojazdu oraz jedną z tyłu.
• Użytkowy dach pojazdu pokryto aluminiową blachą ryflowaną. Wykonany został w formie podestu roboczego wytrzymującego obciążenie 180 kg oraz masę przewożonego na nim sprzętu. Jego krawędzie zabezpieczają barierki. Po prawej i lewej stronie znajdują się po dwie zamykane aluminiowe skrzynie na sprzęt. Po lewej stronie pomiędzy skrzyniami przewożone są cztery odcinki węży ssawnych.
• Z przodu na dachu modułu sprzętowego zamontowano sterowane elektrycznie działko wodno-pianowo-proszkowe z deflektorem Akron Trydent 3356 o wydajności od 1900 do 3800 l/min przy ciśnieniu 10 barów lub 9 kg/s proszku.

Zbiorniki na Środki Gaśnicze i System Gaśniczy

Wojskowa lotniskowa Scania ma dwa kompozytowe zbiorniki na środki gaśnicze: na wodę i środek pianotwórczy. Pierwszy ma pojemność 8045 l, a drugi 995 l. Zbiorniki mają falochrony, a u góry włazy rewizyjne. Odpowiednia instalacja odpowietrzająca została tak zaprojektowana, aby zagwarantować nieuszkodzenie ich przy szybkim napełnianiu i opróżnianiu. Dodatkowo ciężki lotniskowy samochód ratowniczo-gaśniczy wyposażono w agregat proszkowy Gloria PLA 250, w którym mieści się 250 kg proszku gaśniczego klasy BC SV (kompatybilnego z pianą). Został on umieszczony w pierwszym module za kabiną. Jego wyrzut następuje za pomocą azotu przewożonego w butli o pojemności 20 l i ciśnieniu 150 barów. Butla ma reduktor do ciśnienia 16 barów. Podawanie proszku gaśniczego następuje przez linię szybkiego natarcia z wężem DN 20 o długości 30 m zakończonym prądownicą pistoletową o wydajności 5 kg/s. Po użyciu cała instalacja proszkowa przedmuchiwana jest azotem. Sterowanie układem proszkowym odbywa się z panelu dotykowego zintegrowanego z systemem sterowania umieszczonym wraz ze zwijadłem w pierwszym module w skrytce po prawej stronie. Awaryjnie istnieje możliwość sterowania manualnego.

Autopompa i System Wodno-Pianowy

Pojazd wyposażono w dwuzakresową autopompę Ruberg R2-280/R2-40 o wydajności 5693 l/min przy ciśnieniu 8 barów lub 300 l/min przy ciśnieniu 40 barów, umieszczoną wraz z panelem sterowania w tylnej części zabudowy, za zbiornikami na środki gaśnicze. Napęd przenoszony jest na nią przez przystawkę odbioru mocy za pośrednictwem wału przegubowego. Sterowanie napędem autopompy następuje elektrycznie z kabiny lub panelu sterowniczego. Autopompa ma cztery nasady ssawne 110 mm, umieszczone po dwie z tyłu nadwozia po obu stronach. Cztery nasady tłoczne 75 mm znajdują się (po dwie) z prawej i lewej strony pojazdu, na dole w module sprzętowo-pompowym. Układ wodno-pianowy wyposażony jest w zintegrowany z autopompą automatyczno-mechaniczny dozownik środka pianotwórczego Ruberg RFS 300. Umożliwia on precyzyjne dozowanie środka pianotwórczego w zakresie stężeń 1, 3 i 6%.

Szybkie Natarcie i Oświetlenie

• W tylnej bocznej skrytce po prawej stronie u góry zamontowano zwijadło szybkiego natarcia WISS z napędem elektrycznym. Jego gumowy wąż niskiego ciśnienia DN 25 ma 60 m długości i zakończony jest prądownicą pistoletową.
• Prawidłowe oświetlenie pojazdu podczas działań w porze nocnej zapewnia pięć lamp pola pracy LED, po dwie z każdej strony, wmontowanych w górnej części nadwozia, nad żaluzjami. Natomiast z tyłu pozostała jedna lampa umieszczona pośrodku nad przedziałem autopompy.
• Poza tym samochód posiada na dachu, w przedniej części nadwozia pożarniczego, wysuwany pneumatycznie teleskopowy maszt oświetleniowy Fireco CS.8433.NE o wysokości 6 m od poziomu ziemi, z głowicą WISS z dwoma reflektorami LED o mocy 180 i 216 W. Maszt zasilany jest z agregatu prądotwórczego (220/380 V) o mocy 5 kVA przewożonego w skrytce za kabiną na wysuwanej półce.

Ciężki Samochód Ratowniczo-Gaśniczy dla Wojskowej Ochrony Przeciwpożarowej

Ostatni z pojazdów, jaki trafił na wyposażenie jednostek Wojskowej Ochrony Przeciwpożarowej to ciężki samochód ratowniczo-gaśniczy. Pod jego zabudowę posłużyło również trzyosiowe podwozie Scania G 450 CB6x6HHZ. Napędzane jest takim samym silnikiem jak opisane wyżej pojazdy. Jedyna różnica związana jest z większym 300 l stalowym zbiornikiem na ON. Zbiornik na AdBlue mieści 47 l. I w tym aucie układ SCR wyposażony jest w system ogrzewania.

Kabina i Zabudowa

• Trzyosobowa załoga ma do dyspozycji jednomodułową, odchylaną, klimatyzowaną kabinę typ CG 16.
• Z przodu umieszczono, podobnie jak w pozostałych samochodach dostarczonych dla wojska, elektryczną wciągarkę SuperWinch Talon 18 o sile uciągu 8165 kg i linie o długości 30 m.
• Nadwozie pożarnicze składa się z trzech modułów: sprzętowego, ze zbiornikami na środki gaśnicze i pompowo-sprzętowego. Szkielet pierwszego i ostatniego zbudowano ze spawanych profili stalowych, a zewnętrzne i wewnętrzne poszycie z anodowanej blachy aluminiowej klejonej do niego.
• Zabudowa ma pięć skrytek sprzętowych, po dwie z każdego boku i jedną z tyłu. Skrytki zamykane są wodo- i pyłoszczelnymi żaluzjami aluminiowymi z mechanicznymi układami ryglującymi. Dla każdego zamknięcia zastosowano wyłączniki krańcowe, włączające ich oświetlenie po otwarciu oraz służące do kontroli ich zamknięcia.

Zbiorniki i System Gaśniczy

• W środkowej części zabudowy umieszczono moduł ze zbiornikami na środki gaśnicze wykonanymi z kompozytu poliestrowo-szklanego. Ten na wodę ma pojemność 10 000 l, jest izolowany termicznie, ma wewnętrzne falochrony, zawór całkowitego opróżniania, układ odpowietrzający, elektroniczny wskaźnik poziomu jego napełnienia oraz właz rewizyjny.
• Napełnianie z zewnętrznej sieci hydrantowej możliwe jest poprzez dwie nasady napełniania hydrantowego 75 mm, znajdujące się po lewej i prawej stronie.
• Zbiornik na środek pianotwórczy mieści 1000 l i stanowi integralną część zbiornika na wodę.
• Pomimo zastosowania takiej samej jak w ciężkim lotniskowym samochodzie ratowniczo-gaśniczym dwuzakresowej autopompy Ruberg R2-280/R2-40, ma ona trochę inną wydajność - 6023 l/min przy ciśnieniu 8 barów lub 300 l/min przy 40 barach. Wraz z panelem sterowania znajduje się w tylnym module sprzętowo-pompowym za zbiornikami na wodę i środek pianotwórczy.
• Ma aż sześć nasad ssawnych 110 mm, umieszczonych z tyłu nadwozia po obu stronach. Cztery nasady tłoczne 75 mm znajdują się (po dwie) i dwie 110 mm (po jednej) z prawej i lewej strony pojazdu, na dole w module sprzętowo-pompowym.
• Układ wodno-pianowy wyposażony jest w zintegrowany z autopompą, automatyczno-mechaniczny dozownik środka pianotwórczego Ruberg RFS 300.

Działka i Oświetlenie

• Samochód wyposażony został w dwa działka. Główne, wodno-pianowe Akron Deck Style 3440 ma wydajność 4800 l/min i umieszczono je na dachu zabudowy za kabiną. Działko zderzakowe wodno-pianowe Akron Fire Fox Style 3463 o wydajności 1700 l/min przy ciśnieniu 10 barów zamontowane jest z przodu kabiny.
• Zunifikowane zostało także oświetlenie pojazdu podczas działań w porze nocnej. Składa się ono z pięciu lamp pola pracy LED, po dwie z każdej strony, wmontowanych w górnej części nadwozia, nad żaluzjami, a z tyłu jedna lampa umieszczona jest pośrodku nad przedziałem autopompy.
• Na dachu, w przedniej części zabudowy, zamontowano wysuwany pneumatycznie teleskopowy maszt oświetleniowy Fireco CS.8433.NE o wysokości 6 m od poziomu ziemi, z głowicą WISS z dwoma reflektorami LED o mocy 180 i 216 W.

Pomimo postępu w technologii gaśniczej i wprowadzenia wysoce wyspecjalizowanych pojazdów ratowniczych, wóz strażacki pozostaje kamieniem węgielnym straży pożarnej na całym świecie. Wraz z rozwojem miast, rozwojem przemysłu i ewolucją zagrożeń awaryjnych, wozy strażackie stale się dostosowują. Pojazd strażacki to znacznie więcej niż czerwona ciężarówka z syreną. Działające na ulicach miast, w kompleksach przemysłowych, na obszarach wiejskich i w sieciach transportowych, wozy strażackie stanowią podstawę systemów reagowania kryzysowego na całym świecie.
