Wprowadzenie do Hydrantów Wewnętrznych
Hydranty wewnętrzne, jako część instalacji wodociągowej przeciwpożarowej, są według nomenklatury europejskiej stałymi urządzeniami gaśniczymi. Stanowią one ważny element ochrony przeciwpożarowej budynków. Hydranty wewnętrzne to urządzenia służące do poboru wody z sieci wodociągowej podczas akcji gaśniczej. Umożliwiają one dogodne gaszenie ewentualnego pożaru z większych niż gaśnice odległości, a w szczególności są przydatne do gaszenia pożarów w zarodku oraz do dogaszania pogorzelisk. Hydranty wewnętrzne pełnią bardzo ważną funkcję w systemie ochrony przeciwpożarowej. Stosuje się je przede wszystkim w budynkach użyteczności publicznej czy w obiektach firmowych/przemysłowych, w których występuje podwyższone ryzyko pożaru. Hydranty wewnętrzne DN 33 są niezbędne dla zapewnienia ochrony przeciwpożarowej w różnorodnych obiektach, gdzie wymagana jest szybka reakcja na zagrożenie.
Specyfikacja Hydrantu DN33
Efektywność hydrantu wewnętrznego DN 33 zależy od kilku krytycznych parametrów, które określają jego zdolność do gaszenia pożarów. Zrozumienie tych wartości pozwala na właściwe dobranie sprzętu do potrzeb obiektu.
Charakterystyka i Komponenty
Oznaczenie 33 odnosi się do średnicy węża w milimetrach. W hydrantach DN 33 stosowane są węże półsztywne gumowe o nominalnej średnicy 33 mm. Długość węża w hydrantach wynosi 20 m lub 30 m; w obu przypadkach wąż musi stanowić jeden odcinek. Na końcu węża zamontowana jest prądownica o średnicy dyszy pozwalającej uzyskać minimalną wydajność wody 1,5 dm3/s (90 l/min), przy określonym ciśnieniu na zaworze hydrantowym. Hydrant wewnętrzny zawieszany DN33 z wężem półsztywnym 33mm o długości 30m w wersji stałej to istotny element systemów ochrony przeciwpożarowej. W jego skład wchodzi zawór hydrantowy 32 (1 1/4") wykonany z mosiądzu, zwijadło węża w kolorze RAL 3000 z chromowaną osią wodną oraz regulatorem siły rozwijania. Wąż tłoczny półsztywny 33mm o długości 30m jest standardowym wyposażeniem. Komponenty te obejmują wąż tłoczny półsztywny 33mm, zgodny z normą PN-EN 694, oraz prądownicę hydrantową PWh-33.
Wymagane Ciśnienie i Wydajność
Aby hydrant mógł działać prawidłowo, ciśnienie wody na zaworze hydrantowym nie może być mniejsze niż 0,2 MPa. Ciśnienie na zaworze odcinającym hydrantu wewnętrznego oraz na zaworze 52 powinno zapewniać minimalną wydajność i nie powinno być mniejsze niż 0,2 MPa. Wydajność hydrantów DN 33 z wężem półsztywnym powinna wynosić nie mniej niż 1,5 dm3/s (90 l/min). Hydrant zawieszany 33/30m charakteryzuje się ciśnieniem pracy od 0,2 MPa do 1,2 MPa, co zapewnia odpowiednią siłę strumienia wody.
Zasięg i Umiejscowienie Hydrantów Wewnętrznych
Efektywny zasięg hydrantu wewnętrznego DN 33 ma znaczenie dla bezpieczeństwa pożarowego w każdym obiekcie. Długość linii wężowej bezpośrednio wpływa na obszar, który może być chroniony. Hydranty wewnętrzne powinny być umiejscowione w taki sposób, by zasięgiem obejmowały całą powierzchnię budynku. Podczas akcji gaśniczej nie powinno być problemu z doprowadzeniem węża w miejsce pożaru i dosięgnięcie ognia strumieniem wody. Niezależnie od rodzaju obiektu, hydrant wewnętrzny musi być umieszczony na każdym piętrze. Zasięg wszystkich zastosowanych hydrantów musi obejmować całą powierzchnię budynku.
Zawory odcinające hydrantów muszą znajdować się na wysokości 1,35 +/- 0,1m od podłogi. Przed montażem hydrantu zawieszanego HP 33 w wersji stałej, należy dokładnie zaplanować jego umiejscowienie. Konieczne jest zapewnienie łatwego dostępu i zgodności z wymogami przepisów przeciwpożarowych.
Normy i Przepisy Prawne
Hydranty wewnętrzne są według definicji urządzeniami przeciwpożarowymi. Ich uniwersalność pozwala na efektywne zabezpieczenie różnorodnych budynków, zwiększając ogólne bezpieczeństwo użytkowników. Hydranty wewnętrzne z wężem półsztywnym muszą spełniać wymagania normy PN-EN 671-1 "Hydranty wewnętrzne", która precyzuje szczegółowe kryteria dotyczące konstrukcji, materiałów i parametrów technicznych. Hydrant zawieszany 33/30m musi być w pełni zgodny z obowiązującymi przepisami prawa i normami, co jest podstawą jego legalnego i bezpiecznego użytkowania. Zgodność z tymi regulacjami zapewnia, że urządzenie spełnia wymagania dotyczące bezpieczeństwa i efektywności działania. Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r., w strefach pożarowych oraz przy wejściu do pomieszczeń magazynowych lub technicznych, do zabezpieczenia miejsc, z których odległość do najbliższego wyjścia ewakuacyjnego lub innego wyjścia na przestrzeń otwartą przekracza 30 m, w celu spełnienia wymagań należy wziąć pod uwagę długość odcinka węża hydrantu wewnętrznego określoną w normach.
Rodzaje Montażu i Wymiary
Podczas planowania instalacji hydrantów wewnętrznych DN 33, konieczne jest przestrzeganie precyzyjnych wymiarów. Dotyczy to zarówno szafki, jak i wnęki montażowej. Wersja stała wymaga stabilnego mocowania do ściany, co zapewnia jego trwałość i bezpieczeństwo użytkowania. Wymiary hydrantu są dostosowane do standardowych szafek, co ułatwia integrację z istniejącą infrastrukturą.
- Hydrant wewnętrzny podtynkowy (wnękowy): Pozwala zaoszczędzić sporo miejsca w pomieszczeniu, dlatego jest pożądanym wyborem tam, gdzie dysponujemy ograniczoną powierzchnią.
- Hydrant wewnętrzny natynkowy (zawieszany): Wersja stała hydrantu zawieszanego 33/30m stanowi optymalny wybór w wielu scenariuszach użytkowania, szczególnie tam, gdzie priorytetem jest stabilność i minimalizacja ryzyka uszkodzeń mechanicznych. Jej konstrukcja upraszcza montaż i konserwację, co przekłada się na długotrwałą niezawodność systemu. Niezawodność tego rozwiązania wynika z braku ruchomych części, które mogłyby ulec awarii w nieodpowiednim momencie. Szybki dostęp do sprzętu w sytuacji kryzysowej to kolejna zaleta.
Dostępna jest również wersja uniwersalna, która oferuje możliwość podłączenia tego samego hydrantu w wykonaniu lewym lub prawym. Otwory przyłączeniowe są zaślepione i oferują sześć możliwości podłączeń: z boku, z tyłu, z góry.

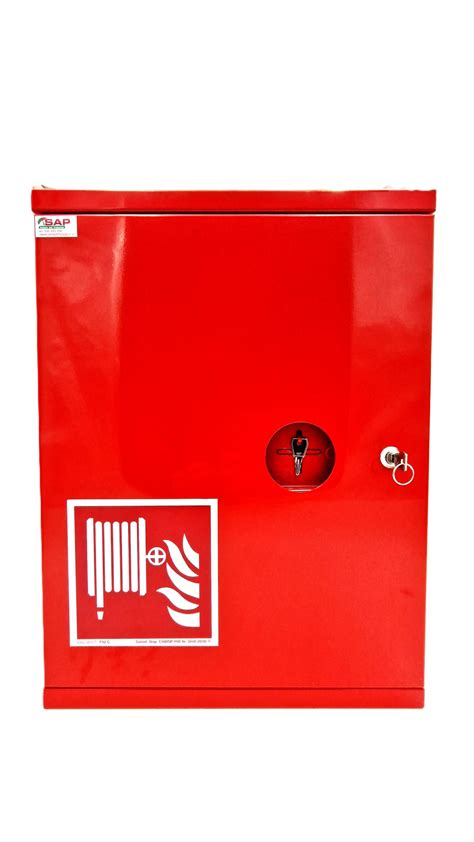

Szafka Hydrantowa

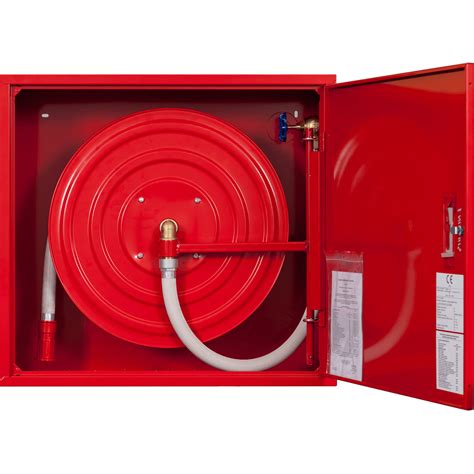

Szafka hydrantowa najczęściej występuje w kolorze czerwonym lub białym, należy jednak pamiętać, że ten element może być wykonany w dowolnych odcieniach, koniecznie jest jednak oznakowanie zgodne z Polską Normą. Na rynku dostępne są różne wykonania szafek z miejscem na gaśnice, z drzwiami w ściance bocznej i dekoracyjne. W szafce znajduje się bęben hydrantowy/zwijadło, na który nawinięty jest wąż, a zwijadło wychyla się na 180 stopni.
Oznakowanie i Konserwacja
Oznakowanie Ppoż
Oznakowanie ppoż powinno spełniać wymagania normy PN-EN ISO 7010:2012. Warto jednak wiedzieć, że chociaż poprzednia norma - PN-92-N-01256-01 - została wycofana przez Komitet Techniczny PKN, nie ma obowiązku wymieniania znaków na nowe. Tabliczki według "starej normy" nie tracą ważności, nadal można je stosować i są dostępne w sklepach. W miejscach, gdzie zamontowanie zwykłego znaku jest utrudnione lub tabliczka przytwierdzona do ściany byłaby słabo widoczna, warto stosować oznakowanie przestrzenne 3D.
Przeglądy Techniczne i Konserwacja
Hydrant DN 33 wymaga corocznych przeglądów technicznych, zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Regularne kontrole są podstawą utrzymania sprawności hydrantów wewnętrznych. Podczas przeglądu technicznego sprawdzane są istotne elementy systemu. Obejmuje to ciśnienie wody w instalacji, stan techniczny węża i zaworów, drożność całej instalacji wodnej oraz prawidłowość oznakowania hydrantu. Urządzenia te należy poddawać przeglądom technicznym i czynnościom konserwacyjnym, zgodnie z zasadami określonymi w Polskich Normach, w odnośnej dokumentacji techniczno-ruchowej oraz w instrukcjach obsługi. Czynności te należy przeprowadzać w okresach zgodnych z instrukcją Producenta, nie rzadziej jednak niż raz w roku. Mogą być przeprowadzane przez osobę kompetentną.
Hydranty wewnętrzne
Opcje Dodatkowe i Wybór Hydrantu
Podstawowe parametry techniczne hydrantu DN 33 odgrywają decydującą rolę w jego efektywności. Dobór hydrantu wewnętrznego do konkretnego obiektu musi wynikać z dokładnych obliczeń zapotrzebowania na wodę do ugaszenia pożaru, co zawsze warto skonsultować z ekspertem z zakresu pożarnictwa. Praktyka pokazuje natomiast, że najczęściej wybierany jest hydrant wewnętrzny 25, 52 oraz 33. Różnią się one oczywiście średnicą wewnętrzną węża, która jest wyrażona w milimetrach (25 mm, 52 mm oraz 33 mm). Poza różnicą w średnicy, hydranty wewnętrzne 25, 52 i 33 różnią się budową węża.
Oprócz standardowego wykonania istnieją dodatkowe opcje dla każdego hydrantu. Są to między innymi:
- Wykonanie ze stali ocynkowanej lub nierdzewnej (INOX).
- Zastosowanie szyby bezpiecznej lub okna z plexi.
- Dowolna grafika na szybie.
- Dowolna kolorystyka frontu lub całej szafy.
- Niestandardowe wymiary szafy.
