Hydrant nadziemny łamany z podwójnym zamknięciem to zaawansowane urządzenie zaprojektowane z myślą o niezawodnym zabezpieczeniu przeciwpożarowym oraz efektywnym zarządzaniu wodą. Jest to kluczowy element instalacji wodociągowych i systemów przeciwpożarowych, zapewniający bezpieczny i skuteczny pobór wody.
Kluczowe Cechy Hydrantu Nadziemnego z Podwójnym Zamknięciem
System Podwójnego Zamknięcia
Hydrant wyposażony jest w innowacyjny system podwójnego zamknięcia, który stanowi dodatkowe zabezpieczenie przed niekontrolowanym wypływem wody w przypadku ewentualnego uszkodzenia. Mechanizm ten, wykorzystujący kulę umieszczoną w komorze zaworowej, umożliwia precyzyjne i niezawodne odcięcie przepływu.
Gniazdo Uszczelniająco-Odwadniające
Wykonane z mosiądzu metodą napawania, gniazdo uszczelniająco-odwadniające charakteryzuje się wysoką odpornością na zarysowania i uszkodzenia powierzchni. Stanowi ono integralną, monolityczną część z korpusem dolnym, co przekłada się na wyjątkową trwałość i wytrzymałość konstrukcji.
Samoczynne Odwadnianie
Hydrant posiada funkcję samoczynnego, całkowitego odwodnienia. Mechanizm ten aktywuje się automatycznie po pełnym odcięciu przepływu wody, co zapobiega zamarzaniu i zapewnia długowieczność oraz niezawodność całego systemu.
Zawór Napowietrzający
Umieszczony w pokrywie hydrantu zawór napowietrzający odgrywa kluczową rolę w procesie odwodnienia, co jest niezbędne dla prawidłowego funkcjonowania hydrantu, szczególnie w okresach niskich temperatur.
Łatwość Konserwacji
Jedną z istotnych zalet tego typu hydrantów jest możliwość wymiany górnego korpusu bez konieczności zamykania głównej zasuwy odcinającej. Ułatwia to znacząco prace konserwacyjne i serwisowe, minimalizując czas przestoju instalacji.
Trzpień ze Stali Nierdzewnej
Trzpień wykonany ze stali nierdzewnej, wyposażony w walcowany gwint oraz zintegrowany kołnierz, gwarantuje wysoką odporność na korozję i zapewnia długotrwałą, bezproblemową pracę mechanizmu.
Uszczelnienie O-Ringowe
Zastosowane uszczelnienie trzpienia oraz strefa o-ringowego uszczelnienia korka są odseparowane od przepływającego medium. Rozwiązanie to zwiększa trwałość systemu i chroni elementy uszczelniające przed przedwczesnym zużyciem.
Korek Uszczelniający
Wykonany z mosiądzu prasowanego, korek uszczelniający jest dodatkowo zabezpieczony przed przypadkowym wykręceniem za pomocą specjalnego pierścienia, co podnosi poziom niezawodności działania hydrantu.
Element Odcinająco-Zamykający (Grzyb)
Grzyb zaworu, całkowicie zawulkanizowany gumą EPDM, zapewnia doskonałą szczelność i jednocześnie wysoką wytrzymałość na obciążenia mechaniczne i chemiczne.
Ciśnienie Robocze
Hydranty te są przystosowane do pracy przy ciśnieniu roboczym PN16, co pozwala na ich efektywne wykorzystanie w różnorodnych warunkach sieci wodociągowych.
Zastosowanie Hydrantu Nadziemnego
Hydrant nadziemny z podwójnym zamknięciem znajduje szerokie zastosowanie w instalacjach wodociągowych oraz systemach przeciwpożarowych. Umożliwia pobór wody o temperaturze do +50°C. Solidna konstrukcja i zaawansowane technologie zapewniają niezawodność i długowieczność, czyniąc go inwestycją w bezpieczeństwo i efektywność systemów zaopatrzenia w wodę.
Budowa Hydrantu Nadziemnego TYP 8003 i TYP 8005
Hydranty nadziemne TYP 8003 i TYP 8005, wyposażone w podwójne zamknięcie, są przeznaczone do instalacji przeciwpożarowych i wodociągowych, służąc do poboru czystej wody, chemicznie obojętnej i wolnej od zanieczyszczeń stałych. Hydranty te są zaprojektowane do pracy w temperaturach do +50°C.
Mechanizm Działania
Głowica hydrantu wyposażona jest w nasady umożliwiające podłączenie węży pożarniczych. Górna część hydrantu stanowi korpus żeliwny z elementem napędowym na zakończeniu trzpienia (tzw. kaptur). Poprzez rurę dystansową ruch obrotowy przenoszony jest na grzyb hydrantu, który wykonuje ruch posuwisty, otwierając lub zamykając przepływ.
Bezpieczeństwo przy Złamaniu
Korpus górny hydrantu, w modelach z zabezpieczeniem przed złamaniem, jest połączony z częścią podziemną za pomocą specjalnie pocienionych śrub. Pozwala to na kontrolowane złamanie hydrantu w przypadku uderzenia, bez wypływu wody i uszkodzenia instalacji podziemnej. Specjalne kołnierze umożliwiają obrót nadziemnej części hydrantu o dowolny kąt (od 0° do 360°).
Wewnętrzne Mechanizmy
Wewnątrz hydrantu, w miejscu łączenia części nadziemnej z podziemną, znajduje się specjalny przegub wrzeciona. Obrotowy trzpień jest osadzony w korku dławiącym, uszczelnionym gumowymi pierścieniami. Kierunek obrotu przy zamykaniu hydrantu jest zgodny z ruchem wskazówek zegara. W dolnej części hydrantu mieści się żeliwna komora zaworowa z grzybem i urządzeniem odwadniającym. Po zamknięciu hydrantu grzyb siada w gnieździe, co powoduje odprowadzenie pozostałej wody z kolumny przez wylot odwadniacza.
Montaż i Wymiana Elementów
Korpus komory dolnej wyposażony jest w kołnierz przyłączeniowy umożliwiający montaż hydrantu na rurociągu. W tym typie hydrantu, dzięki obecności zaworu zwrotnego, możliwa jest wymiana całego wewnętrznego mechanizmu bez konieczności odcinania zasilania.
Zgodność z Normami
Wszystkie hydranty są poddawane 100% próbie szczelności i wykonane są zgodnie z normami EN 1074-6 (Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Hydranty) oraz EN 14384.

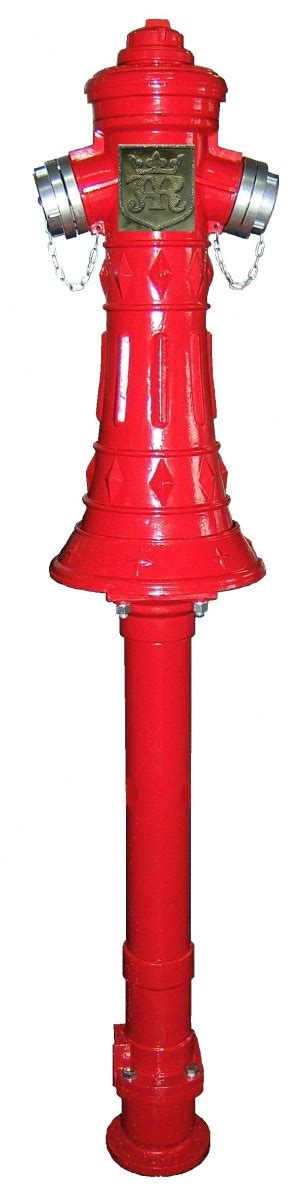

Hydrant Pożarowy z Polem Herbowym
Firma JAFAR, jako producent z wieloletnim doświadczeniem, kładzie nacisk na najwyższą jakość swoich produktów. Nadziemny hydrant pożarowy z podwójnym zamknięciem spełnia wszelkie obowiązujące normy i może być wykorzystywany jako element skutecznej ochrony przeciwpożarowej w przestrzeni publicznej. Istnieje możliwość personalizacji hydrantu poprzez umieszczenie pola herbowego z odwzorowaniem herbu miejskiego z zachowaniem precyzji i estetyki.
Funkcjonalność i Serwis
Hydranty ppoż. oferowane przez firmę JAFAR zapewniają możliwość efektywnego prowadzenia akcji ratowniczo-gaśniczych. Wysoka jakość wykonania, praktyczne rozwiązania techniczne oraz całodobowy serwis na terenie całej Polski gwarantują niezawodność i wsparcie techniczne dla wszystkich produktów firmy.
Specyficzne Cechy Hydrantu JAFAR
- Gniazdo brązowe napawane, stanowiące monolityczną bryłę z korpusem dolnym, odporne na zarysowania i uszkodzenia powierzchni.
- Samoczynne całkowite odwodnienie z chwilą pełnego odcięcia przepływu.
- Podwójne zamknięcie przepływu, realizowane za pomocą kuli w komorze zaworowej.
- Zawór napowietrzający usytuowany w pokrywie, umożliwiający odwodnienie hydrantu.
- Możliwość wymiany korpusu górnego bez konieczności zamknięcia zasuwy odcinającej.
- Trzpień ze stali nierdzewnej z walcowanym gwintem i scalonym kołnierzem trzpienia.
- Uszczelnienie trzpienia o-ringowe, strefa o-ringowego uszczelnienia korka odseparowana od medium.
- Korek uszczelniający wykonany z mosiądzu prasowanego, zabezpieczony specjalnym pierścieniem przed wykręceniem.
- Element odcinająco-zamykający (grzyb) całkowicie zawulkanizowany gumą EPDM.
- Możliwość umieszczenia pola herbowego na korpusie.
- Materiały zewnętrzne i wewnętrzne odporne na korozję.
- Odporny na środki dezynfekcyjne (sugerowany roztwór NaOCl).
- Kolumna wykonana ze stali nierdzewnej 1.4301 lub 1.4401.
