Wprowadzenie do Hydrantów Podziemnych JAFAR
Hydranty, które umożliwiają bezpośredni pobór wody z głównych przewodów sieci wodociągowej, są nieodłącznym elementem każdej instalacji przeciwpożarowej. Jednak hydranty znajdują też zastosowanie przy realizacji celów gospodarczych i przemysłowych. W kategorii zewnętrznych urządzeń do poboru wody, firma JAFAR oferuje zarówno urządzenia nadziemne, jak i podziemne. Przy produkcji urządzeń do poboru wody firma JAFAR stawia na wysokiej jakości materiały konstrukcyjne i przemyślany projekt, dzięki czemu hydranty są łatwe w montażu i obsłudze, działają niezawodnie przez lata, są odporne na działanie promieni UV oraz na korozję, a do tego zachowują estetyczny wygląd. Trwałe i solidne urządzenia spełniają wszystkie normy wyznaczone przez polskie i europejskie prawo, co potwierdza ich powodzenie zarówno w kraju, jak i za granicą.
Kluczowe Cechy Konstrukcyjne Hydrantów Podziemnych JAFAR
Hydranty podziemne JAFAR, w tym modele takie jak 8851 i 8852, charakteryzują się szeregiem wspólnych cech, które gwarantują ich niezawodność i długowieczność.
Mechanizm Samoczynnego Odwodnienia
Jedną z kluczowych właściwości jest samoczynne i całkowite odwodnienie z chwilą pełnego odcięcia przepływu. Gwarantuje to ochronę przed zamarzaniem i zapobiega gromadzeniu się wody w kolumnie hydrantu, co jest niezwykle istotne w zmiennych warunkach klimatycznych.
Materiały Wykonania i Ochrona Antykorozyjna
Konstrukcja hydrantów JAFAR bazuje na materiałach o wysokiej odporności. Trzpień wykonany jest ze stali nierdzewnej z walcowanym gwintem i scalonym kołnierzem trzpienia, co zapewnia jego trwałość i precyzję działania. Korek zamykający oraz korek uszczelniający są wykonane z mosiądzu prasowanego i zabezpieczone specjalnym pierścieniem przed wykręceniem. Element odcinająco-zamykający, czyli grzyb, jest całkowicie zawulkanizowany gumą EPDM, co zapewnia szczelność i odporność na uszkodzenia mechaniczne.
Zewnętrzne i wewnętrzne elementy hydrantów pokryte są powłoką antykorozyjną na bazie żywicy epoksydowej, o minimalnej grubości 250 mikronów, zgodnie z normą PN-EN 14901. Takie zabezpieczenie sprawia, że materiały są wyjątkowo odporne na korozję.
System Uszczelnień i Odporność Chemiczna
Uszczelnienie trzpienia jest o-ringowe, a strefa uszczelnienia korka jest odseparowana od medium, co zwiększa jego niezawodność. Hydranty JAFAR są również odporne na środki dezynfekcyjne (sugerowany roztwór NaOCl), co jest ważne w kontekście utrzymania czystości sieci wodociągowej. Kolumna hydrantu jest monolityczna i wykonana z żeliwa sferoidalnego DN80.
Zastosowanie Hydrantów Podziemnych JAFAR
Hydranty podziemne JAFAR znajdują swoje główne zastosowanie w instalacjach wodociągowych przeciwpożarowych. Służą do skutecznego i sprawnego poboru wody bezpośrednio z sieci wodociągowej, przede wszystkim do napełniania wozów strażackich w celu gaszenia pożarów. Urządzenia te są przeznaczone do pracy w zakresie temperatur do +50°C i mogą być stosowane do wody czystej, chemicznie obojętnej i wolnej od stałych zanieczyszczeń. Skuteczne i sprawne działanie hydrantów zostało potwierdzone licznymi testami.
JAFAR S.A. | film instruktażowy - hydrant podziemny
Specyfika Modeli: JAFAR 8851 i 8852
Chociaż wiele cech jest wspólnych, poszczególne modele hydrantów podziemnych JAFAR posiadają również unikalne właściwości.
Hydrant Podziemny JAFAR 8851
Model 8851 umożliwia właściwy pobór wody bezpośrednio z sieci wodociągowej i gwarantuje samoczynne i całkowite odwodnienie z chwilą pełnego odcięcia przepływu. Posiada korek zamykający wykonany z mosiądzu prasowanego oraz trzpień ze stali nierdzewnej z walcowanym gwintem. Kolumna hydrantu jest monolityczna z żeliwa sferoidalnego DN80. Elementy wewnętrzne i zewnętrzne tego modelu posiadają powłokę antykorozyjną na bazie żywicy epoksydowej.

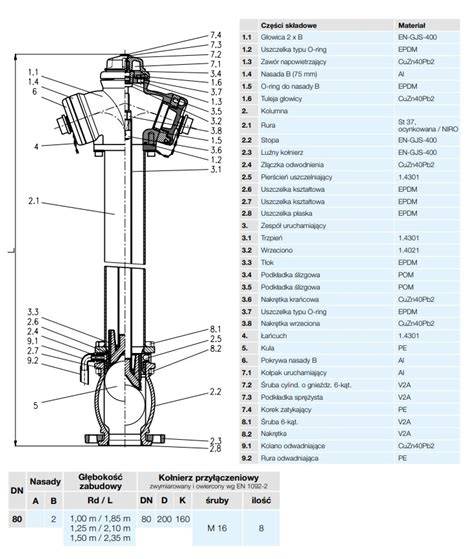

Hydrant Podziemny JAFAR 8852 z Podwójnym Zamknięciem
Model 8852 wyróżnia się podwójnym zamknięciem, które stanowi dodatkowe zabezpieczenie przed przepływem w postaci zaworu kulowego umieszczonego poniżej grzyba. Jest to rozwiązanie dedykowane do instalacji przeciwpożarowych, gdzie wymagana jest maksymalna niezawodność. Górna część hydrantu jest zaopatrzona w gniazdo kłowe, umożliwiające przymocowanie stojaka hydrantowego. Górna część hydrantu stanowi korpus żeliwny, korpus posiada element napędowy na zakończeniu trzpienia (tzw. kaptur), który za pomocą rury dystansowej przenosi ruch obrotowy na grzyb hydrantu, wykonujący ruch posuwisty.
Obrotowy trzpień jest osadzony w korku dławiącym, uszczelnionym gumowymi pierścieniami uszczelniającymi. Kierunek obrotu przy zamykaniu hydrantu jest zgodny z ruchem wskazówek zegara. Podczas obracania trzpieniem następuje przesuwanie grzyba i otwieranie przepływu. W dolnej części hydrantu znajduje się żeliwna komora zaworowa zawierająca grzyb stanowiący zawieradło, oraz urządzenie odwadniające. Grzyb, przesuwając się, zamyka otwór wylotowy odwadniacza, a w przypadku zamykania hydrantu grzyb siada w gnieździe, po czym następuje odprowadzenie pozostałej wody z kolumny przez wylot odwadniacza. Korpus komory dolnej wyposażony jest w kołnierz przyłączeniowy, pozwalający zamontować hydrant na rurociągu.
Hydrant podziemny 8852, wyprodukowany z materiałów antykorozyjnych na bazie żeliwa epoksydowego, zapewnia samosterujące i całkowite odwodnienie z chwilą pełnego odcięcia przepływu. Jest on wyposażony w specjalny korek uszczelniający, w całości odporny na środki dezynfekcyjne.
Montaż i Akcesoria

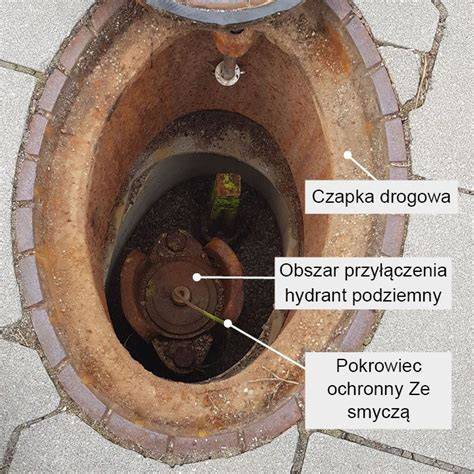

Hydranty podziemne JAFAR zabudowuje się w pozycji pionowej w rurociągach poziomych. Dla prawidłowego funkcjonowania i ochrony hydrantu dostępne są dedykowane akcesoria, takie jak skrzynka hydrantowa (nr kat.: 9502-PEHD-GJL) oraz osłona odwadniacza hydrantu (nr kat.: 8860).
Zgodność z Normami i Badania Jakości
Produkty JAFAR są odbierane i wykonane zgodnie z rygorystycznymi normami europejskimi i polskimi, co potwierdza ich wysoką jakość i niezawodność. Zgodność wyrobu jest potwierdzona normami:
- PN-EN 1074-1 i 6:2002 (Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające)
- PN-EN 14339
- PN-EN 14901 (dla powłok antykorozyjnych)
- PN-EN 19:2005
- PN-EN 1074:2002
- PN-EN 1074-2:2002
- PN-EN 12266-1:2012
Wszystkie hydranty JAFAR poddawane są 100% próbie szczelności. Przeprowadzane są również próby ciśnieniowe wodą zgodnie z normami PN-EN 1074-1:2002, PN-EN 1074-2:2002, PN-EN 12266-1:2012, gdzie szczelność zamknięcia wynosi 1,1 x PN, a wytrzymałość korpusu 1,5 x PN. W podstawowym wykonaniu kierunek zamykania hydrantu jest zgodny z ruchem wskazówek zegara (w prawo). Znakowanie hydrantu odpowiada wymaganiom normy PN-EN 19:2005 oraz PN-EN 1074:2002.
