Sieć wodociągowa przeciwpożarowa stanowi fundamentalny element ochrony przed skutkami pożarów, zapewniając jednostkom ochrony przeciwpożarowej szybki i stały dostęp do wody. Kluczowymi elementami tej sieci są hydranty zewnętrzne - podziemne i nadziemne - które często pozostają niezauważone w codziennym życiu, a także hydranty wewnętrzne, stanowiące integralną część systemów bezpieczeństwa w budynkach.
Hydranty zewnętrzne - przepisy i lokalizacja
Przepisy dotyczące hydrantów zewnętrznych w Polsce są szczegółowo określone w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych. Dokument ten precyzuje wymagania dotyczące średnic nominalnych sieci, samych hydrantów, a także ich lokalizacji i oznakowania.
Prawo budowlane warunkuje możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę.
Wymagania techniczne i dokumentacja
Każdy zainstalowany hydrant zewnętrzny musi spełniać nie tylko regulacje prawne, ale również posiadać niezbędną dokumentację techniczną. Na dzień produkcji hydranty zewnętrzne muszą legitymować się:
- Aprobata techniczna (lub Krajowa Ocena Techniczna - KOT)
- Atest higieniczny Państwowego Zakładu Higieny (PZH)
- Świadectwo dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej
Brak któregokolwiek z tych dokumentów uniemożliwia dopuszczenie hydrantu do użytku.
Obszary wymagające hydrantów zewnętrznych
Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Obowiązek ten dotyczy:
- Jednostek osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej.
- Budynków użyteczności publicznej, budynków zamieszkania zbiorowego, obiektów produkcyjnych i magazynowych znajdujących się w granicach jednostek osadniczych.
- Obiektów produkcyjnych i magazynowych o kubaturze przekraczającej 2500 m³ lub powierzchni przekraczającej 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej).
- Każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200m³ oraz stacji gazu płynnego.
- Obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².
Oznaczenie hydrantów zewnętrznych
Zgodnie z normami europejskimi EN, dostosowanymi na potrzeby polskie w ramach Polskich Norm (PN-EN 14384:2009 dla hydrantów nadziemnych, PN-EN 14339 dla hydrantów podziemnych), przy drogach i chodnikach stosuje się odpowiednie oznakowanie.
Dlaczego hydranty są tak ważne? Wozy strażackie dysponują ograniczonymi zbiornikami wody. W przypadku długotrwałych działań ratowniczych, szybkie podłączenie do stałego źródła zasilania, jakim jest hydrant zewnętrzny, jest kluczowe dla skutecznego ugaszenia pożaru.
Oznakowanie hydrantów zewnętrznych jest spójne i zgodne z Polskimi Normami. Znaki wskazujące ich umiejscowienie zawierają również informacje o parametrach hydrantu.
Lokalizacja hydrantów zewnętrznych
Hydranty zewnętrzne, zarówno podziemne, jak i nadziemne, muszą być umieszczane w określonych odległościach od budynków i od siebie nawzajem.
Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r.:
- Odległość między sąsiadującymi hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wynosi maksymalnie 15 metrów.
- Pierwszy hydrant chroniący konkretny obiekt powinien być umieszczony w odległości do 75 metrów od obiektu.
- Kolejne hydranty powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów.
Na terenach poza miejskich odległości te są dostosowywane do gęstości zaludnienia i planowanej zabudowy.
Hydrant zewnętrzny podziemny
Hydrant podziemny to element umieszczony w rurociągu, umożliwiający przyłączenie stojaka hydrantowego, który służy do otwierania i zamykania hydrantu. Cała konstrukcja znajduje się pod powierzchnią terenu, a dostęp do niej jest przykryty specjalną pokrywą z literą "W". Do skorzystania z hydrantu podziemnego niezbędny jest specjalny klucz posiadany przez straż pożarną.
Hydrant podziemny jest oznaczany tablicą orientacyjną z informacjami ułatwiającymi jego lokalizację. Na czerwonym znaku z białą obwódką znajdują się białe piktogramy (litera "H"), średnica zaworu oraz kierunek i odległość do hydrantu.
Hydrant zewnętrzny nadziemny
Hydranty zewnętrzne nadziemne są łatwo rozpoznawalne dzięki swojej konstrukcji w formie kolumny zakończonej nasadami wylotowymi. Zazwyczaj są w kolorze czerwonym, co wyróżnia je w otoczeniu.
Oznakowanie hydrantu nadziemnego stanowi tabliczka (płaska lub przestrzenna) w kolorze białym z dużą, czarną literą "H" i dwoma czerwonymi prostokątami po bokach. Znak może znajdować się bezpośrednio na hydrancie lub na wysięgniku, co zwiększa jego widoczność.
Hydranty podziemne a nadziemne - kiedy stosować?
Najczęściej stosowane hydranty zewnętrzne to hydranty DN80 i DN100. Rzadziej spotykanym jest hydrant DN150.
Hydranty mogą pracować w zakresie ciśnień PN 10 (10 bar/1 MPa) lub PN 16 (16 bar/1,6 MPa). Parametry te dotyczą zarówno hydrantów nadziemnych, jak i podziemnych.
Zgodnie z przepisami (§10 ust. 1 rozporządzenia), zaleca się instalowanie hydrantów nadziemnych (DN 80) w miarę możliwości. Są one łatwiejsze do zlokalizowania i nie wymagają dodatkowego sprzętu do obsługi, co zapewnia szybszy dostęp do wody.
Hydranty podziemne są dopuszczalne, gdy instalacja hydrantu nadziemnego powodowałaby utrudnienia w ruchu drogowym, pieszym lub uniemożliwiałaby dojazd służb ratunkowych.

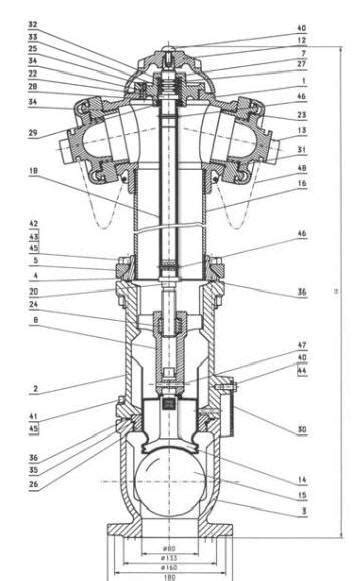

Demonstracja działania hydrantu przeciwpożarowego – widok w przekroju
Hydranty wewnętrzne - rodzaje i zastosowanie
Hydranty wewnętrzne są urządzeniami przeciwpożarowymi służącymi do szybkiego gaszenia pożarów, często stanowiąc pierwszą linię obrony przed rozwojem ognia, zanim dotrą jednostki straży pożarnej.
Podstawowe rodzaje hydrantów wewnętrznych różnią się średnicą węża:
- DN 25: Hydranty z wężem półsztywnym, stosowane w budynkach użyteczności publicznej (np. szkoły, banki, sklepy) oraz obiektach zamieszkania zbiorowego (np. hotele, internaty).
- DN 33: Hydranty z wężem półsztywnym, przeznaczone do garaży wielokondygnacyjnych oraz jednokondygnacyjnych.
- DN 52: Hydranty z wężem płasko-składanym, stosowane w zakładach produkcyjnych i magazynach.
Istnieje również tzw. zawór hydrantowy 52, który jest punktem poboru wody bez wyposażenia w wąż, przeznaczony głównie do obsługi przez strażaków ze względu na konieczność szybkiego rozwijania węża.
Charakterystyka węży i działanie
Hydranty DN 25 i DN 33 wykorzystują węże półsztywne, które zachowują sztywność, umożliwiając przepływ wody nawet po zwinięciu. Są one przechowywane na zwijadłach, co ułatwia wyciągnięcie potrzebnego odcinka węża bez ryzyka splątania.
Węże hydrantów DN 52 są płasko-składane, co oznacza, że całkowicie zamykają swój przekrój przy braku napełnienia wodą. Ich prawidłowe użycie jest bardziej kłopotliwe i wymaga całkowitego rozwinięcia węża przed podaniem wody, aby zapobiec jego zapętleniu.
Ciśnienie i wydajność
Przepisy nakładają obowiązek zapewnienia odpowiedniego ciśnienia wody dla zaworów hydrantów wewnętrznych:
- Dla hydrantów DN 25: 0,2 - 1,2 MPa (2-12 barów).
- Dla hydrantów DN 33 i DN 52: maksymalna dopuszczalna górna granica ciśnienia wynosi 0,7 MPa (7 barów).
Hydrant DN 52, przy odpowiednim ciśnieniu, podaje niemal trzykrotnie więcej wody niż hydrant DN 25 i dwukrotnie więcej niż hydrant DN 33.
Wytyczne dotyczące rozmieszczania hydrantów wewnętrznych
Hydranty wewnętrzne powinny być umieszczane na każdej kondygnacji, a ich zasięg musi obejmować całą powierzchnię budynku. Montuje się je:
- Przy drogach komunikacyjnych, w szczególności przy wejściach do obiektu i klatek schodowych.
- Na korytarzach i przy przejściach.
- Przy wyjściach na przestrzeń otwartą i wyjściach ewakuacyjnych.
Zawory hydrantowe powinny być zamontowane na wysokości od 0,1 m do 1,35 m od podłogi, z nasadą tłoczną skierowaną do dołu, co ułatwia podłączanie węża i obsługę zaworu.
Przeglądy i konserwacja hydrantów
Hydranty wewnętrzne, jako urządzenia przeciwpożarowe, podlegają regularnym przeglądom i czynnościom konserwacyjnym, zgodnie z Polskimi Normami. Zakres prac obejmuje:
- Sprawdzenie stanu technicznego i sprawności podzespołów.
- Pomiar wydajności poboru wody i ciśnienia na wylocie prądownicy.
- Weryfikację poprawności oznakowania.
- Przygotowanie etykiety z badaniem.
- Próbę ciśnieniową węży (raz na 5 lat).
Badania hydrantów należy wykonywać nie rzadziej niż raz w roku, przez wykwalifikowane osoby.
Odpowiedzialność i utrzymanie
Odpowiedzialność za stan techniczny hydrantów - zarówno zewnętrznych, jak i wewnętrznych - spoczywa na właścicielu lub zarządcy obiektu. Samo zainstalowanie hydrantu nie wystarcza; kluczowe jest zapewnienie jego ciągłej sprawności i gotowości do użycia.
Hydranty zewnętrzne mogą być zastawiane przez pojazdy, zasłonięte przez roślinność lub zdewastowane, co utrudnia ich użycie w sytuacji zagrożenia. Hydranty podziemne, choć mniej narażone na uszkodzenia zewnętrzne, wymagają dostępu do specjalistycznego sprzętu.
W przypadku braku możliwości technicznych lub ekonomicznych zainstalowania instalacji hydrantowej, konieczne jest sporządzenie ekspertyzy technicznej przez rzeczoznawcę ds. zabezpieczeń przeciwpożarowych, uzgodnionej z właściwym komendantem Państwowej Straży Pożarnej, wskazującej rozwiązania zamienne zapewniające równoważny poziom bezpieczeństwa.
Zaopatrzenie w wodę do celów przeciwpożarowych, w tym utrzymanie sieci hydrantowej, jest obowiązkiem gminy. W sytuacji braku sieci wodociągowej, stosuje się rozwiązania alternatywne, takie jak budowa zbiorników przeciwpożarowych czy wykorzystanie naturalnych zbiorników wodnych.
