Oznakowanie Hydrantów Wewnętrznych i Zewnętrznych

Znaki pożarowe są kluczowym elementem systemu bezpieczeństwa w miejscu pracy, a ich symbolika odzwierciedla istotne informacje dotyczące ochrony przeciwpożarowej. Piktogramy są oparte na powszechnie znanych właściwościach danego środowiska, a ich kształt oraz konstrukcja są zgodne z obowiązującymi normami. Znaki pożarowe pełnią funkcję informacyjną, wskazując miejsca, w których znajdują się środki ochrony przeciwpożarowej oraz sprzęt przeciwpożarowy. Powinny być umieszczane w widocznych lokalizacjach, co ułatwia orientację w zakresie rozmieszczenia sprzętu. Znaki te są nie tylko elementem estetycznym, ale przede wszystkim praktycznym, który ma na celu ochronę życia i zdrowia ludzi. Skuteczne wykorzystanie znaków pożarowych wymaga przeszkolenia pracowników w zakresie ich interpretacji oraz znajomości procedur bezpieczeństwa.

Znaczenie Hydrantów w Systemie Przeciwpożarowym

Hydranty wewnętrzne i zewnętrzne stanowią niezbędny element systemów przeciwpożarowych, a ich prawidłowe usytuowanie (zarówno w przestrzeni otwartej, na zewnątrz budynków, jak i wewnątrz obiektów budowlanych) i oznakowanie ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia. Hydranty powinny być dobrze widoczne i łatwo dostępne - tak, by w razie zagrożenia móc z nich w jak najkrótszym czasie skorzystać, pobierając wodę do gaszenia pożarów i zaopatrzenia wodnego pojazdu straży pożarnej.

Podstawy Prawne i Normy Dotyczące Hydrantów

Kwestie związane z projektowaniem oraz oznakowaniem hydrantów zewnętrznych i wewnętrznych podlegają szczegółowym przepisom. Hydranty zewnętrzne i wewnętrzne stanowią element systemów przeciwpożarowych, a ich projektowanie, lokalizacja i odbiór są regulowane zarówno Ustawami i Rozporządzeniami dotyczącymi ochrony ppoż, jak i Ustawami i Rozporządzeniami dotyczącymi prawa budowlanego.

Ustawy i Rozporządzenia

Najważniejsze dokumenty, w których znajdują się przepisy regulujące kwestie związane z hydrantami, to:

• Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej
• Ustawa z dnia 7 lipca 1994 r. Prawo budowlane
• Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów
• Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.

Aprobata Techniczna CNBOP

Hydranty wewnętrzne i zewnętrzne, zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, stanowią wyrób budowlany. Jest to element trwale wbudowany w obiekt budowlany lub jego część, wpływający na właściwości użytkowe tego obiektu. Hydranty są więc wyrobami budowlanymi stosowanymi zarówno w obiektach, jak i w ich otoczeniu, w ramach systemów ochrony przeciwpożarowej i podlegają ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP). Mogą być dopuszczone do zastosowania w obiektach budowlanych lub ich częściach po uzyskaniu aprobaty technicznej CNBOP, która potwierdza, że dany wyrób uzyskał pozytywną ocenę techniczną przydatności.

Polskie Normy

Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z normami opisującymi przede wszystkim wymagania i metody badań dotyczące budowy i parametrów użytkowych hydrantów wewnętrznych i zewnętrznych oraz ich prawidłowego oznakowania. Polskie Normy dotyczące hydrantów to:

• PN-EN 671-1: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym
• PN-EN 671-2: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym
• PN-EN 671-3: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym
• PN-EN 1074-6: Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty
• PN-EN 14384: Hydranty przeciwpożarowe nadziemne
• PN-EN 14339: Hydranty przeciwpożarowe podziemne.

Rodzaje Hydrantów

Hydranty są urządzeniami, które umożliwiają bezpośredni pobór wody z sieci wodociągowej. Dzieli się je na zewnętrzne i wewnętrzne, w zależności od ich lokalizacji.

Hydranty Zewnętrzne

Hydranty zewnętrzne zlokalizowane są na zewnątrz budynków i umożliwiają pobór wody z głównych przewodów sieci wodociągowych zewnętrznych. Mogą mieć postać nadziemną lub podziemną.

Hydranty Wewnętrzne

Hydranty wewnętrzne instalowane są wewnątrz budynków i obiektów budowlanych i umożliwiają pobór wody z wewnętrznej sieci wodociągowej lub wewnętrznej instalacji przeciwpożarowej. Wyróżnia się hydranty natynkowe i wnękowe, w zależności od sposobu ich montażu. W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:

• hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy węża 25 lub 33 mm,
• hydrant 52 - z wężem płasko składanym,
• zawór 52 - niewyposażony w wąż pożarniczy.

Parametry i Lokalizacja Hydrantów

Hydranty Zewnętrzne: Parametry i Usytuowanie

Wszystkie hydranty muszą być podpięte do sieci wodociągowej zapewniającej odpowiednią ilość i ciśnienie wody. Sieć wodociągowa na hydrantach zewnętrznych powinna zapewnić ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 l/s (dla pożaru gaszonego przez okres minimum 2 h), a także maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa.

Hydranty zewnętrzne powinny być zlokalizowane wzdłuż dróg, ulic i przy skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przepisy wskazują również maksymalną odległość hydrantu: od zewnętrznej krawędzi jezdni/drogi/ulicy - 15 metrów oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów).

Hydranty Wewnętrzne: Parametry i Usytuowanie

Hydranty wewnętrzne stanowią element systemu ppoż projektowanego osobno dla każdego budynku i obiektu budowlanego, z uwzględnieniem przeznaczenia budynku i sposobu jego użytkowania (np. budynek mieszkalny, biurowiec, hotel), wielkości, wysokości (ilości kondygnacji) oraz układu poszczególnych pomieszczeń. Minimalna wydajność poboru wody może wynosić 2,5 l/s dla zaworu 42 i 1,0 l/s dla hydrantu 25, a minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa.

Oznakowanie Hydrantów: Klucz do Szybkiej Akcji

Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu, w tym właściwego rozmieszczenia i oznaczenia hydrantów. Hydranty zewnętrzne i wewnętrzne mają umożliwiać efektywny pobór wody do gaszenia pożarów oraz zaopatrywania w wodę pojazdów straży pożarnej, dlatego ich odpowiednie oznakowanie jest kluczowe dla szybkiej i skutecznej akcji gaśniczej.

Oznakowanie Hydrantów Zewnętrznych

Znak ppoż „Hydrant zewnętrzny” P (28P) to tablica informacyjna wskazująca lokalizację hydrantu zewnętrznego. Znak ma na celu ułatwienie szybkiego dostępu do hydrantu w przypadku pożaru. Hydranty zewnętrzne nadziemne mają kolor czerwony, co zapewnia stosunkowo dobrą widoczność urządzeń w przestrzeni publicznej. Znak hydrant to tabliczka w biało-czerwonym kolorze (czerwone paski na zewnątrz, biały pasek wewnątrz) z wpisaną w jej środek czarną literą H. Znak hydrant może być umiejscowiony bezpośrednio na hydrancie lub na wysięgniku, który zdecydowanie podnosi widoczność urządzenia i może być niezbędny w odniesieniu do hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębieniach terenów lub na wzniesieniach, gdy np. istnieje ryzyko przysłonięcia urządzenia przez trawy. Znaki hydrantowe mogą być płaskie lub przestrzenne - dobrze widoczne z każdej strony.

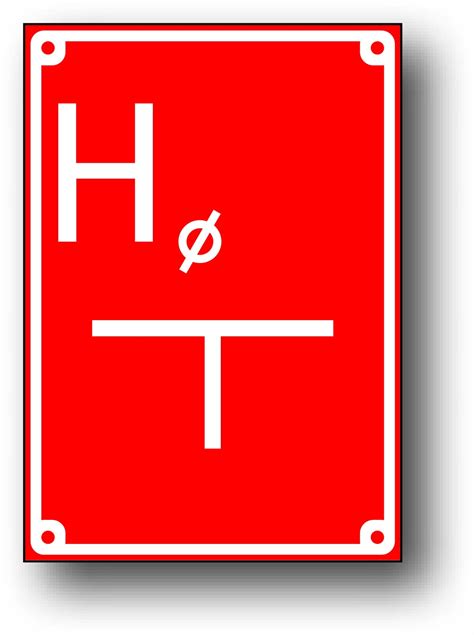

Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne (biała obwódka, czerwone tło, białe piktogramy), na których znajduje się litera H oraz informacja o średnicy zaworu oraz kierunku i odległości od znaku, w których znajduje się hydrant.

Oznakowanie Hydrantów Wewnętrznych

Hydranty w wewnętrznych systemach ppoż oznaczane są za pomocą czerwonych tablic (biała obwódka, czerwone tło, biały piktogram) przedstawiających zwiniętego węża przeciwpożarowego. Ponadto wewnątrz budynków i obiektów budowlanych stosuje się również szafy, z czerwonymi lub przeszklonymi drzwiami - dla hydrantów oraz oznaczenia wskazujące m.in.: zawór hydrantowy, przyłączenie sieci hydrantowej wewnętrznej, pompownię hydrantową czy lokalizację klucza do szafki hydrantowej. W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru.

Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej i powinny być zgodne z normą PN-92/N-01256/01 lub PN-EN ISO 7010.
