Szafki Hydrantowe Zewnętrzne jako Kluczowy Element Bezpieczeństwa
Szafki hydrantowe to kluczowe elementy infrastruktury bezpieczeństwa pożarowego każdego nowoczesnego obiektu. Poza podstawową funkcją przechowywania węża i akcesoriów gaśniczych, ich konfiguracja zewnętrzna wprowadza wiele zaawansowanych aspektów technicznych, które powinni znać inżynierowie oraz administratorzy budynków. Celem jest szczegółowy, ale przystępny przewodnik z praktycznymi informacjami dla specjalistów instalacji i bezpieczeństwa pożarowego.
Budowa i Materiały Szafek Hydrantowych Przeznaczonych do Montażu Zewnętrznego
Szafki hydrantowe wykonuje się z reguły z wytrzymałego metalu, projektowanego z myślą o odporności na ogień i zużycie mechaniczne. Większość modeli standardowych powstaje z blachy stalowej zimnowalcowanej o jakości konstrukcyjnej (np. stal S235JR), obrabianej przez gięcie i spawanie w osłonie gazowej. Grubość blachy zależy od przeznaczenia: dla typowych szafek wewnętrznych wynosi zwykle 0,7-1 mm, co zapewnia odpowiednią sztywność do użytku codziennego. W wersjach specjalnych lub „heavy‑duty”, montowanych na zewnątrz albo w strefach przemysłowych, stosuje się często grubsze blachy 1,2-1,5 mm, ewentualnie stal ocynkowaną, aby zwiększyć trwałość oraz odporność na uderzenia i korozję.
Oprócz materiału bazowego kluczowe znaczenie ma wykończenie. Zdecydowana większość szafek jest malowana proszkowo metodą elektrostatyczną, a następnie utwardzana termicznie w piecu, co daje równomierną, dobrze przylegającą i odporną na zarysowania oraz korozję powłokę. Przed lakierowaniem metal zwykle poddaje się fosforanowaniu lub pokryciu podkładem antykorozyjnym, aby zapobiec powstawaniu rdzy pod powłoką. Tradycyjny kolor to intensywna czerwień (np. RAL 3000 - czerwony strażacki) zapewniająca wysoką widoczność, jednak ze względów estetycznych niektóre szafki wewnętrzne spotyka się także w bieli, szarości lub innych neutralnych barwach - pod warunkiem właściwego oznakowania napisem „HYDRANT” lub odpowiednią piktogramą.
Elementy ruchome, np. zawiasy drzwi, najlepiej wykonywać z materiałów nierdzewnych (zawiasy ze stali nierdzewnej lub aluminium), aby nie uległy z czasem korozji. Często stosuje się zawias ciągły typu „piano” na całej wysokości drzwi, co dodatkowo usztywnia skrzydło i zapewnia równomierne otwieranie, ograniczając ryzyko odkształceń nawet przy działaniu dużych sił. Krawędzie obudowy są zazwyczaj zawijane do wewnątrz, by wyeliminować ostre brzegi i podnieść sztywność konstrukcji.

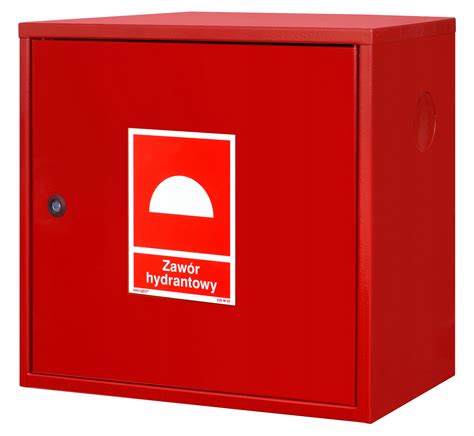

Szafki hydrantowe zewnętrzne wykonuje się ze stali ocynkowanej i malowanej proszkowo (standard w kolorze czerwonym RAL), z pochylonym daszkiem odprowadzającym wodę, szczelinami wentylacyjnymi i wzmocnioną konstrukcją odporną na warunki atmosferyczne. Otwory wentylacyjne w drzwiach lub bokach umożliwiają przewietrzanie wnętrza, ograniczając kondensację, która mogłaby negatywnie wpływać na wąż i elementy metalowe. Taką szafkę można montować na posadzce, na ścianie lub na dedykowanym stojaku stalowym - co daje elastyczność dopasowania do warunków na obiekcie. Zamknięcie realizowane jest zwykle metalowym mechanizmem (chromowana klamka i zamek), a zawiasy typu piano ze stali nierdzewnej na całej długości drzwi zwiększają bezpieczeństwo (utrudniają wyrwanie skrzydła) i ułatwiają otwieranie. Cała konstrukcja jest projektowana z myślą o użytkowaniu na zewnątrz, co oznacza połączenie ochrony antykorozyjnej, wytrzymałości mechanicznej i ergonomicznego dostępu do wyposażenia.
Odporność na Korozję w Agresywnych Środowiskach

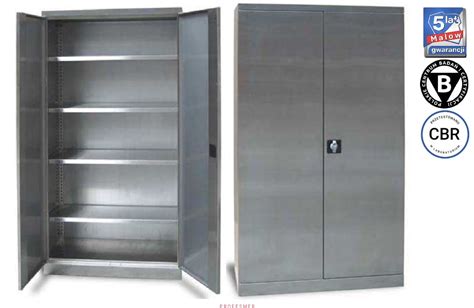

W środowiskach o wysokiej wilgotności, w atmosferze zasolonej (strefy nadmorskie) lub przy ekspozycji na chemikalia dobór materiałów i wykończeń wymaga szczególnej uwagi. Zwykła stal, nawet lakierowana, może z czasem korodować, dlatego do szafek hydrantowych na zewnątrz stosuje się stal ocynkowaną ogniowo lub stal nierdzewną. Szafki w całości wykonane ze stali nierdzewnej (AISI 304, a w środowisku morskim nawet AISI 316) zapewniają znakomitą odporność na korozję dzięki pasywnej warstwie tlenku chromu. To czyni je idealnymi do montażu na zewnątrz i w agresywnych warunkach przemysłowych, gdzie kluczowa jest długoletnia trwałość. Alternatywnie, szafki ze stali węglowej można najpierw ocynkować, a następnie polakierować - łącząc barierę fizyczną (cynk) i chemiczną (farba) przeciw korozji. Dla zastosowań specjalnych lub przy ograniczonym budżecie dostępne są też szafki z kompozytów (poliester wzmacniany włóknem szklanym) lub z tworzyw ABS/PE o wysokiej wytrzymałości; całkowicie eliminują problem korozji, choć mogą być bardziej wrażliwe na udary mechaniczne lub długotrwałe promieniowanie UV. Niezależnie od wyboru, w środowisku korozyjnym zaleca się, aby osprzęt (śruby, zawiasy, zamki) był również z materiałów odpornych - np. ze stali nierdzewnej lub mosiądzu niklowanego - aby uniknąć słabych punktów, przez które korozja mogłaby zagrozić integralności szafki.
Opcje Antywandalowe dla Zewnętrznych Szafek Hydrantowych
W przestrzeniach publicznych lub w strefach narażonych na wandalizm szafki hydrantowe powinny mieć dodatkowe zabezpieczenia. Pierwszą linią obrony są zamki - większość szafek ma zamki na klucz, ale dla wyższego poziomu bezpieczeństwa stosuje się wkładki na klucze specjalne (np. trójkątne lub kwadratowe), używane standardowo przez służby. Tego typu klucze nie są powszechnie dostępne, co zniechęca do prób nieuprawnionego dostępu. Niektóre modele pozwalają dodatkowo zaplombować drzwi jednorazową plombą - jej zerwanie jednoznacznie wskazuje ingerencję i zniechęca osoby postronne do otwierania z ciekawości.
Szyba w drzwiach bywa celem wandali. Klasyczne szafki mają wklejony panel szyby z napisem „HYDRANT”, który umożliwia wzrokową identyfikację węża i zaworu; w sytuacji pożaru szybę można rozbić młotkiem bezpieczeństwa, by uzyskać dostęp, jeśli klucza nie ma pod ręką. W miejscach niestrzeżonych bywa ona jednak rozbijana bez powodu. W ramach zabezpieczeń stosuje się szkło hartowane (które po stłuczeniu rozpada się na drobne, nieostre fragmenty) albo przezroczysty poliwęglan zamiast szkła - tworzywo bardzo odporne na uderzenia. Spotyka się także szafki hydrantowe bez szyby lub z szybą z poliwęglanu mocowaną obejmami metalowymi, odporne na silne wstrząsy. Gdy szyby nie ma, drzwi są wyraźnie oznakowane z zewnątrz i otwierane kluczem; w razie nagłej potrzeby dostęp uzyskuje się przez odblokowanie zamka (służby mają klucze uniwersalne) albo - w ostateczności - przez kontrolowane sforsowanie drzwi łomem.
Solidna konstrukcja również podnosi odporność na wandalizm. Dla stref narażonych warto wybierać szafki z grubszej blachy i wzmocnione. Spoiny spawalnicze prowadzone ciągłe, zamiast sporadycznych punktów, utrudniają odginanie i wyrywanie elementów. Zawiasy wewnętrzne (ukryte) lub zabezpieczone przed demontażem (np. niewybijalne trzpienie) uniemożliwiają łatwe zdjęcie drzwi. Śruby montażowe powinny być ukryte - np. dostępne dopiero po otwarciu drzwi - lub mieć łby antykradzieżowe, których nie da się odkręcić standardowymi narzędziami. Dzięki temu demontaż szafki lub jej otwarcie bez klucza staje się znacząco utrudnione.
Alarmowanie przy otwarciu to coraz częściej spotykane rozwiązanie w obiektach monitorowanych. Montaż kontaktronu magnetycznego lub mikro‑wyłącznika nadzorującego na drzwiach pozwala wykryć każde nieautoryzowane otwarcie i wyzwolić alarm lokalny lub przesłać sygnał do centrali systemu bezpieczeństwa/pożarowego. Tego typu czujniki (często określane jako „tamper”) to proste, odporne urządzenia - zwykle w metalowej, niklowanej obudowie stalowej o grubości ok. 1,2 mm - i można je dołożyć do dowolnej istniejącej szafki hydrantowej. Gdy drzwi są zamknięte, obwód jest zwarty; po otwarciu obwód się rozłącza, uruchamiając sygnał dźwiękowy i/lub powiadomienie w systemie BMS. Rozwiązanie to nie tylko zniechęca do wandalizmu (świadomość uruchomienia alarmu), ale także zapewnia wczesną detekcję użycia - w sytuacji realnego pożaru personel ochrony lub strażacy zostają natychmiast powiadomieni, zyskując cenny czas na reakcję.
Normy i Rodzaje Hydrantów Wewnętrznych (EN 671-1, EN 671-2, EN 694)
Przy projektowaniu i wyposażaniu wewnętrznych systemów hydrantowych kluczowe jest zrozumienie obowiązujących norm europejskich, ponieważ determinują one dobór urządzeń oraz wymagane parametry, niezależnie od tego, czy hydrant jest w szafce wewnętrznej, czy zewnętrznej.
EN 671-1: Zwijadła z wężem półsztywnym
Norma EN 671-1:2012 obejmuje stałe instalacje gaśnicze wyposażone w zwijadło (bęben) i na stałe podłączony do sieci wodnej wąż półsztywny. Ten typ hydrantu wewnętrznego ma wąż półsztywny (zachowuje przekrój kołowy i jest gotowy do użycia natychmiast po otwarciu zaworu). Zgodnie z EN 671-1 maksymalna długość węża na bębnie to 30 m, a typowe średnice wewnętrzne węża półsztywnego to DN 19 lub DN 25. Same węże muszą spełniać wymagania EN 694 - normy określającej właściwości i metody badań węży półsztywnych do stałych instalacji.
EN 671-2: Systemy z wężem płasko składanym (lay‑flat)
Norma EN 671-2:2012 dotyczy hydrantów wyposażonych w wąż płasko składany, zwykle składowany złożony w szafce lub na specjalnym wsporniku. Tego typu wąż przypomina stosowane przez straż pożarną - tekstylny, gumowany, elastyczny i spłaszczony bez ciśnienia. Charakterystyczne jest łączenie węża z siecią wodną złączem Storz i zakończenie go prądownicą. W porównaniu z wężami półsztywnymi, węże płaskie mają większe średnice (typowo DN 42 lub DN 52), co pozwala uzyskać większy wydatek wody. Typowa długość węża płaskiego do wnętrz to 15-20 m. Węże te muszą spełniać normę EN 14540. Systemy zgodne z EN 671-2 obejmują oprócz samego węża także zawór hydrantowy (zwykle DN 50), złącza, wspornik i prądownicę. W stanie spoczynku wąż jest suchy, a woda napełnia go dopiero po otwarciu zaworu podczas akcji. Hydranty EN 671-2 bywają opisywane jako „typ F” (od „firefighters”) - przeznaczone zarówno dla przeszkolonego personelu, jak i do zasilania przybyłych zastępów straży.
EN 694: Węże półsztywne do stałych instalacji
Norma EN 694:2014 określa wymagania dla węży półsztywnych stosowanych w hydrantach wewnętrznych (EN 671-1). Zapewnia m.in., że wąż nie pęka, nie degraduje się i wytrzymuje nominalne ciśnienie robocze z odpowiednim zapasem do ciśnienia rozrywającego. Materiały to najczęściej zbrojenia z włókien syntetycznych oraz warstwy z gumy (EPDM) lub PVC‑nitrylu, tak dobrane, by wąż był elastyczny, ale nie zapadał się po opróżnieniu.
Praktyczne różnice między EN 671-1 a EN 671-2 przekładają się na sposób użytkowania i projektowania. Hydrant wewnętrzny wg EN 671-1 zapewnia bardzo szybką interwencję, jest stale podłączony i gotowy do pracy. Z kolei hydrant wg EN 671-2 oferuje większy wydatek wody i elastyczność działania. Warto pamiętać, że oba typy należy instalować i serwisować zgodnie z normami, a w niektórych budynkach mogą one współistnieć. Zarówno EN 671-1, jak i EN 671-2 wymagają, by każdy komponent systemu hydrantowego był certyfikowany wg właściwych norm (wąż, zawór, prądownica itd.), a kompletne zestawy były oznakowane CE, potwierdzając zgodność z przepisami dot. wyrobów budowlanych (CPR).
Wymagania Prawne i Konserwacja
Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (Dz.U.2023.0.822 t.j.), istotnym aspektem dotyczącym hydrantów wewnętrznych wyprowadzonych na zewnątrz jest ich ochrona przed wpływem warunków atmosferycznych. Paragraf 25 ustęp 5 rozporządzenia stanowi, że "W nieogrzewanych budynkach lub w ich częściach przewody zasilające instalacji wodociągowej przeciwpożarowej należy zabezpieczyć przed możliwością zamarznięcia". Jest to kluczowe dla instalacji zewnętrznych, aby zapewnić ciągłą gotowość hydrantu do działania.
Hydranty wewnętrzne stanowią kluczowy element systemu ochrony przeciwpożarowej w budynkach użyteczności publicznej. Zasięg hydrantów powinien obejmować całą powierzchnię chronionego budynku, uwzględniając długość węża oraz efektywny zasięg rzutu prądów gaśniczych. Wszystkie urządzenia powinny być zgodne z normami PN-EN 671-1 oraz PN-EN 671-2, a także posiadać oznakowanie CE.
Regularne przeglądy hydrantów są niezbędne dla zapewnienia ich niezawodności. Norma EN 671-3:2009 podaje wytyczne dotyczące przeglądów okresowych, prób i wymagań serwisowych, by utrzymać hydranty w optymalnej sprawności. Próby ciśnieniowe węży należy przeprowadzać raz na 5 lat, na maksymalne ciśnienie robocze. Właściwa instalacja, regularna konserwacja oraz zgodność z obowiązującymi normami i przepisami są kluczowe dla skutecznego działania hydrantów wewnętrznych, również w konfiguracji zewnętrznej. Utrzymanie hydrantów wewnętrznych w należytym stanie to obowiązek prawny i jednocześnie realna troska o życie oraz mienie.
