Hydrant zewnętrzny, w tym popularny model podziemny typu UNO o średnicy 80 mm (DN80), stanowi kluczowy element infrastruktury wodociągowej, zapewniając natychmiastowy dostęp do wody w sytuacjach awaryjnych, takich jak pożary, a także do celów technicznych, np. płukania sieci wodociągowych czy zaopatrzenia budowy.
Podstawy Prawne i Wymagania
Regulacje dotyczące hydrantów zewnętrznych w Polsce opierają się przede wszystkim na Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Dokument ten określa szczegółowe wymagania dotyczące instalacji, lokalizacji, oznakowania oraz typów hydrantów, uwzględniając specyfikę danego obszaru czy obiektu.
Każdy hydrant zewnętrzny musi posiadać niezbędną dokumentację techniczną, w tym:
- Aprobata techniczna (lub Krajowa Ocena Techniczna - KOT)
- Atest higieniczny Państwowego Zakładu Higieny (PZH)
- Świadectwo dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej
Brak któregokolwiek z tych dokumentów uniemożliwia legalne wprowadzenie hydrantu do użytku.
Kiedy Hydrant Zewnętrzny Jest Wymagany?
Przepisy jednoznacznie określają, gdzie hydranty zewnętrzne powinny być zainstalowane. Obowiązek ten dotyczy:
- Jednostek osadniczych o liczbie mieszkańców przekraczającej 100 osób (niebędących zabudową kolonijną).
- Budynków użyteczności publicznej i zamieszkania zbiorowego znajdujących się w granicach jednostek osadniczych.
- Obiektów produkcyjnych i magazynowych o kubaturze przekraczającej 2500 m³ lub powierzchni przekraczającej 500 m² (wymagania mogą się różnić w zależności od gęstości obciążenia ogniowego i powierzchni strefy pożarowej).
- Każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200 m³ oraz stacji gazu płynnego (wymagana wydajność co najmniej 10 dm³/s).
- Obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których przebywa ponad 50 osób, jeśli posiadają strefę pożarową o powierzchni przekraczającej 1000 m².
Oznakowanie Hydrantów Zewnętrznych
Zgodnie z normami europejskimi (PN-EN 14384:2009 dla hydrantów nadziemnych i PN-EN 14339 dla hydrantów podziemnych), hydranty zewnętrzne powinny być odpowiednio oznakowane. Na znakach wskazujących lokalizację hydrantu znajdują się informacje o jego parametrach. W przypadku hydrantów podziemnych często stosuje się tablice orientacyjne z białymi piktogramami na czerwonym tle, wskazujące lokalizację hydrantu i odległość do niego. Hydranty nadziemne są zazwyczaj oznakowane kwadratową, białą tabliczką z czarną literą "H" i czerwonymi prostokątami po bokach, umieszczoną na samym urządzeniu lub na wysięgniku.
Lokalizacja Hydrantów Zewnętrznych
Hydranty zewnętrzne, zarówno podziemne, jak i nadziemne, muszą być umieszczone w określonych odległościach od budynków i od siebie, aby zapewnić efektywność działań gaśniczych:
- Odległość między sąsiadującymi hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi - maksymalnie 15 metrów.
- Pierwszy hydrant chroniący obiekt - do 75 metrów od obiektu.
- Kolejne hydranty chroniące obiekt - do 150 metrów od siebie.
- Minimalna odległość od ściany chronionego budynku - 5 metrów.
Na terenach podmiejskich i wiejskich odległości te są dostosowywane do gęstości zabudowy.
Hydrant Zewnętrzny Podziemny (fi 80)
Hydrant podziemny, często określany jako hydrant typu UNO o średnicy nominalnej DN80, jest konstrukcją umieszczoną w sieci wodociągowej poniżej poziomu terenu. Dostęp do niego zapewnia specjalna pokrywa, zazwyczaj oznaczona literą "W". Do uruchomienia hydrantu podziemnego potrzebny jest specjalny klucz, znajdujący się na wyposażeniu straży pożarnej.
Budowa i Zasada Działania Hydrantu Podziemnego
Podstawowym elementem regulującym przepływ wody w hydrancie jest zasuwa (zawór odcinający). Hydrant podziemny działa na zasadzie otwarcia lub zamknięcia przepływu wody z sieci wodociągowej. Po podłączeniu stojaka hydrantowego do głowicy hydrantu, za pomocą klucza hydrantowego odkręca się zasuwę, co powoduje otwarcie przepływu wody. Po zakończeniu pracy zawór jest zamykany, a hydrant opróżniany z wody, aby zapobiec jego zamarznięciu.
Kluczowe cechy hydrantu podziemnego DN80:
- Średnica nominalna: DN 80 mm
- Konstrukcja: Korpus osadzony poniżej poziomu terenu, mechanizm odcinający, przyłącze do stojaka hydrantowego.
- Obsługa: Wymaga specjalnego klucza do otwierania i zamykania zasuwy.
- Oznaczenie: Tablice orientacyjne wskazujące lokalizację klapy dostępu.
Hydrant Zewnętrzny Nadziemny
Hydranty zewnętrzne nadziemne są łatwiejsze do zlokalizowania, ponieważ znajdują się na powierzchni terenu. Zazwyczaj mają kolor czerwony i są zakończone nasadami wylotowymi umożliwiającymi pobór wody. Nie wymagają one dodatkowego sprzętu do uruchomienia, co zapewnia szybszy dostęp do wody.
Budowa i Zasada Działania Hydrantu Nadziemnego
Budowa hydrantu nadziemnego obejmuje kolumnę z głowicą i nasadami. W dolnej części znajduje się żeliwna komora zaworowa z grzybem. Zasada działania jest analogiczna do hydrantu podziemnego - polega na otwieraniu i zamykaniu przepływu wody za pomocą zasuwy.
Kluczowe cechy hydrantu nadziemnego:
- Wygląd: Widoczna kolumna, najczęściej w kolorze czerwonym.
- Dostępność: Łatwy i szybki dostęp do nasad wylotowych.
- Obsługa: Zazwyczaj nie wymaga specjalistycznego klucza, choć do otwarcia zasuwy potrzebny jest klucz zgodny z normą PN.
- Oznaczenie: Tabliczki kwadratowe z literą "H" lub znaki przestrzenne.
How Does Stormwater Retention / Detention Work?
Rodzaje Hydrantów i Parametry Techniczne
Hydranty zewnętrzne rozróżnia się nie tylko ze względu na sposób montażu (nadziemne/podziemne), ale także ze względu na średnicę nominalną i ciśnienie pracy:
- Średnice nominalne: Najczęściej spotykane to DN80 i DN100. Rzadziej występuje hydrant DN150.
- Ciśnienie nominalne: Hydranty mogą pracować w zakresie PN10 (10 bar/1 MPa) lub PN16 (16 bar/1,6 MPa).
Wydajność nominalna hydrantu zewnętrznego, przy ciśnieniu 0,2 MPa, nie może być mniejsza niż:
- DN 80 (nadziemny i podziemny): 10 dm³/s
- DN 100 (nadziemny): 15 dm³/s
- DN 80 (nadziemny na sieciach specjalnego przeznaczenia): 5 dm³/s
Dla sieci wodociągowych o średnicy nominalnej nie mniejszej niż DN250 zaleca się stosowanie hydrantów nadziemnych DN100 lub DN150 o wydajności co najmniej 20 dm³/s.
Konserwacja i Dostęp do Wody

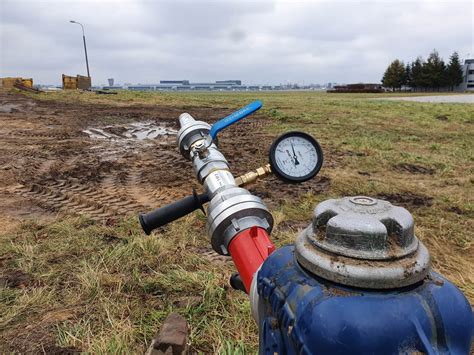

Hydranty zewnętrzne powinny być poddawane przeglądom i konserwacji co najmniej raz w roku przez właściciela sieci wodociągowej. Dostęp do hydrantów mają przede wszystkim służby ratownicze. W uzasadnionych przypadkach, po uzyskaniu zgody zarządcy sieci, z hydrantów mogą korzystać inne służby komunalne.
