Podczas pożaru największe niebezpieczeństwo dla człowieka stanowią dym oraz trujące gazy. Statystyki wskazują, że 9 na 10 osób przebywających w budynku umiera z powodu zatrucia wysoce toksycznymi gazami spalinowymi. W zamkniętej przestrzeni trujący dym bardzo szybko się rozprzestrzenia, ograniczając widoczność i powodując dezorientację. To utrudnia odnalezienie dróg ewakuacyjnych i odcina ciągi ewakuacyjne oraz ratunkowe, uniemożliwiając bezpieczne opuszczenie budynku oraz prowadzenie akcji ratowniczych.
Dym rozprzestrzenia się błyskawicznie i stanowi największe zagrożenie podczas pożaru. Przykładowo, spalanie 10 kg papieru lub kartonu generuje aż 10 000 m³ dymu, który może wypełnić całe pomieszczenie w zaledwie kilka minut. Pożary w budynkach to zagrożenie, którego nie można lekceważyć, a główną przyczyną zatruć i ofiar śmiertelnych jest właśnie dym, a nie sam ogień.
Czym są systemy oddymiania budynków?
Systemy oddymiania stanowią integralną część systemów zabezpieczeń przed zagrożeniami pożarowymi. Służą do usuwania dymu oraz trujących gazów z pomieszczeń podczas pożaru, co znacząco zwiększa bezpieczeństwo osób znajdujących się w budynku oraz ułatwia pracę strażakom. Skuteczne odprowadzanie dymu i toksycznych gazów z budynków w razie pożaru jest koniecznością w przypadku każdego obiektu architektonicznego. Choć w budynkach montowana jest wentylacja bytowa, system oddymiania jest niezależny od niej i ma za zadanie działać wyłącznie w sytuacji zagrożenia pożarowego. Systemy oddymiania chronią także przed stratami materialnymi, które związane są z zadymieniem pomieszczeń i klatek schodowych.
Oddymianie budynków zapewniane jest dzięki zastosowaniu specjalnych instalacji i systemów, które pozwalają odprowadzać dym i produkty powstałe podczas spalania z korytarzy i klatek schodowych. Oddymianie klatek schodowych i dróg ewakuacyjnych zapewnia bezpieczeństwo ludzi w budynku.
Rodzaje i mechanizmy działania systemów oddymiania
Oddymianie grawitacyjne (naturalne)
Oddymianie grawitacyjne jest jednym z najważniejszych systemów pozwalających na odprowadzenie dymu i ciepła podczas pożaru. Systemy oddymiania grawitacyjnego działają na zasadzie naturalnego przepływu powietrza - dym i gorące spaliny unoszą się do góry i są usuwane przez otwarte okna dachowe, naświetla lub świetliki. Wykorzystuje on naturalny ruch gorącego powietrza, który unosi się ku górze.
System oddymiania grawitacyjnego usuwa dym i gazy pożarowe, które dostaną się np. na klatki schodowe w wyniku pożaru. Oznacza to, że drogi ewakuacyjne pozostają wolne od zadymienia, a ludzie mogą bezpiecznie opuścić budynek. W celu polepszenia naturalnego ciągu w dolnych częściach budynku otwierane są dodatkowe elementy, doprowadzające świeże powietrze, np. skrzydła drzwiowe. Do tego celu instalowane są specjalne elementy konstrukcyjne, które na co dzień mogą służyć do wentylacji pomieszczeń.
W praktyce oddymianie grawitacyjne najlepiej sprawdza się w budynkach o niskiej i średniej wysokości (zwykle do 5-7 kondygnacji), gdzie ma zapewnione warunki do efektywnego działania. Systemy te są nie tylko skuteczne, ale też subtelne - na co dzień ich obecność nie jest odczuwalna, a elementy mogą być estetycznie dopasowane do wystroju wnętrza.
Oddymianie mechaniczne
W budynkach wyższych lub bardziej skomplikowanych architektonicznie często stosuje się systemy oddymiania mechanicznego lub wentylację o różnicowanym ciśnieniu powietrza. System oddymiania mechanicznego jest zaawansowaną alternatywą dla systemu grawitacyjnego i wykorzystuje wentylatory wyciągowe do aktywnego usuwania dymu. Po wykryciu dymu przez czujkę dymową lub naciśnięciu przycisku oddymiania, centrala oddymiania uruchamia wentylatory, które zasysają dym i gorące powietrze na zewnątrz. Klapy dymowe otwierają się automatycznie, co dodatkowo usprawnia proces oddymiania. Na rynku dostępne są różnorodne siłowniki elektryczne RWA, które zapewniają skuteczne i szybkie usuwanie dymu.
Jak działają systemy mechanicznej wentylacji oddymiającej
Inne systemy kontroli dymu
Poza systemami grawitacyjnymi i mechanicznymi, istnieją inne rozwiązania, które zwiększają bezpieczeństwo pożarowe:
- Systemy nadciśnieniowe: Zabezpieczają drogi ewakuacyjne przed zadymianiem poprzez utrzymywanie w nich wyższego ciśnienia powietrza. Są istotnym zabezpieczeniem przeciwpożarowym obok systemów oddymiających. Przykładem jest zestaw wyrobów iSWAY-FC® do różnicowania ciśnienia, który służy do nadciśnieniowej ochrony przed zadymieniem dróg ewakuacyjnych w budynkach w przypadku pożaru.
- Wentylacja oddymiająca: Jej celem jest skuteczne usunięcie dymu zgromadzonego pod stropem, aby użytkownicy budynku mogli uciec z budynku, a służby ratunkowe przeprowadzić akcję ratunkową. Czasami pełni również funkcję wentylacji bytowej, regulując przepływ powietrza i dymów.
- Systemy kontroli dymu i ciepła (SHEVS): Ich działanie skupia się na utrzymaniu dymu w wyznaczonych obszarach, pomiędzy źródłem ognia a miejscem jego usuwania. W ten sposób systemy te ułatwiają służbom ratowniczym dostęp do miejsc objętych pożarem.
- Oczyszczanie z dymu: System ten działa inaczej niż pozostałe. Jego celem jest usuwanie dymu oraz mieszanie go z napływającym powietrzem kompensacyjnym, co ma na celu obniżenie temperatury oraz toksyczności lotnych gazów.
Automatyka i uruchamianie systemów oddymiania

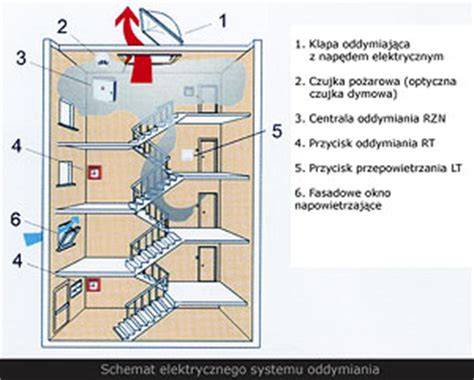

System oddymiania uruchamia się w momencie wybuchu pożaru. Aktywacja następuje przy pomocy czujki dymowej, przycisku oddymiania lub zewnętrznych urządzeń. System ten jest w pełni automatyczny, a całość operacji jest zewnętrznie kontrolowana. W momencie wykrycia dymu przez czujki dymowe, impuls jest przekazywany do centrali oddymiania, która zarządza całą procedurą.
Centrala aktywuje odpowiednie elementy systemu, takie jak klapy oddymiające i okna oddymiające. Napędy otwierają otwory oddymiające w fasadach lub w dachu budynku, przez które następnie wydostają się na zewnątrz trujące gazy, dym oraz gorące powietrze. Dzięki temu drogi ewakuacji spełniają swoją rzeczywistą funkcję w kompleksowym zabezpieczeniu przeciwpożarowym budynku.
W skład typowego systemu oddymiania wchodzą m.in. klapy oddymiające, kurtyny dymowe oraz otwory napowietrzające. Systemy oddymiania mogą być uruchamiane ręcznie lub automatycznie, w zależności od zastosowanej technologii i warunków technicznych obiektu. Po uruchomieniu sygnał alarmu przekazywany jest do centrali, której zadaniem jest również zarządzanie klapami przeciwpożarowymi w trakcie pożaru.
System alarmu pożarowego pełni rolę wczesnego ostrzegania - czujki dymu i czujki ciepła wykrywają oznaki pożaru, a następnie wysyłają sygnał do centrali alarmowej, która uruchamia sygnalizację alarmową i systemy oddymiania.
Gdzie stosuje się systemy oddymiania?
Oddymianie grawitacyjne jest szczególnie istotne na klatkach schodowych oraz innych drogach ewakuacyjnych, gdzie jego zadaniem jest zapewnienie drożności i bezpieczeństwa podczas pożaru. Systemy oddymiania stosuje się w szerokiej gamie obiektów, w tym w budynkach firmowych i obiektach użyteczności publicznej, takich jak: biurowce, centra handlowe, muzea, urzędy, szkoły, szpitale, hotele, a także w halach produkcyjnych czy garażach podziemnych.
W Polsce przepisy budowlane oraz rozporządzenia określają, w których budynkach systemy oddymiania są obowiązkowe. Najczęściej wymagane są w wysokich budynkach mieszkalnych oraz w wymienionych wcześniej obiektach użyteczności publicznej.
Aby zabezpieczyć korytarze i klatki schodowe przed zadymieniem, stosuje się różnorodne instalacje i systemy oddymiania. Przykładem jest system ZODIC, przeznaczony do klatek schodowych budynków niskich (N) i średniowysokich (SW), a pod pewnymi warunkami również wysokich (W). System ten realizuje automatyczne wykrycie i sygnalizację pożaru, oddymianie klatki schodowej oraz opcjonalną wentylację bytową. Może obsługiwać także inne przestrzenie, np. korytarze.
Przepisy i wymagania prawne
Systemy oddymiania muszą spełniać określone przepisy prawne i normy techniczne, które zapewniają ich skuteczność i bezpieczeństwo użytkowania. Przepisy te kładą nacisk na stosowanie nie tylko systemów wentylacji pożarowej, ale również odpowiednich materiałów budowlanych oraz instalacji alarmowania przed zbliżającym się ogniem.
Kluczowe akty prawne i normy w Polsce:
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690) z późniejszymi zmianami - jest to podstawowy akt prawny określający wymagania dotyczące projektowania i wyposażenia budynków w systemy oddymiania.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. (Dz.U. nr 109, poz. 719).
- Normy PN, w szczególności norma PN-EN 12101, która dotyczy systemów kontroli dymu i ciepła.
- Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej - Państwowy Instytut Badawczy opracowuje wytyczne dotyczące projektowania, instalacji i eksploatacji systemów oddymiania.
Przepisy określają cel działania systemów zabezpieczenia przeciwpożarowego, standardy i wytyczne projektowe oraz sposób wykonania instalacji służący osiągnięciu tych celów. Aby spełnić podstawowe wymagania prawne ochrony przeciwpożarowej, należy kierować się przede wszystkim efektywnością danego systemu. Wytyczne stawiane przez przepisy prawa budowlanego oraz doświadczenie ekspertów pozwalają projektować najskuteczniejsze systemy wentylacji pożarowej.
Znaczenie prawidłowego montażu i serwisu
Sprawny system oddymiania musi zostać dobrze zamontowany, a jego poszczególne elementy połączone w taki sposób, aby zapewniały niezawodne działanie w obiekcie. Od skuteczności systemu oddymiania zależy życie i zdrowie ludzi, dlatego należy inwestować w wysokiej jakości produkty sprawdzonych producentów. Dodatkowo, zgodnie z przepisami, systemy oddymiania muszą być regularnie kontrolowane i serwisowane. Konieczność regularnych przeglądów technicznych i serwisu jest kluczowa dla zapewnienia ich niezawodności.
Nowoczesne systemy oddymiania wykorzystują najnowsze osiągnięcia technologiczne, aby zapewnić maksymalne bezpieczeństwo i skuteczność działania. Są one często wyposażone w zaawansowane mechanizmy sterowania, które pozwalają na precyzyjne kierowanie przepływem powietrza w celu skierowania dymu i gorących gazów poza budynek.
Korzyści z zastosowania systemów oddymiania
Nadrzędnym celem zastosowania systemów oddymiania przeciwpożarowego jest zawsze ochrona życia ludzkiego. Systemy te zapewniają:
- Bezpieczeństwo ewakuacji: Umożliwiają ludziom bezpieczne opuszczenie budynku, utrzymując drogi ewakuacyjne wolne od dymu.
- Łatwiejszy dostęp dla straży pożarnej: Oddymienie dróg ewakuacyjnych i obszarów objętych pożarem ułatwia strażakom dostęp do źródła ognia, skracając czas interwencji.
- Ochrona konstrukcji budynku: Usuwanie gorących gazów i dymu pomaga w ochronie konstrukcji budynku przed uszkodzeniami spowodowanymi wysoką temperaturą.
- Ograniczenie strat materialnych: Chronią przed stratami materialnymi związanymi z zadymieniem pomieszczeń i klatek schodowych.
Wybór odpowiedniego systemu oddymiania, zarówno grawitacyjnego, jak i mechanicznego, zależy od charakterystyki budynku, jego wielkości oraz przeznaczenia. Na rynku dostępne są systemy, które doskonale wpisują się w każdą architekturę wnętrza, oferując szeroki wybór materiałów, kształtów oraz kolorów, dzięki czemu są nie tylko funkcjonalne, ale również estetyczne.
