Ręczny ostrzegacz pożarowy (ROP) to proste, ale niezwykle istotne urządzenie, za pomocą którego uruchamia się system sygnalizacji pożarowej. Systemy pożarowe zawdzięczają swoją skuteczność wczesnemu ostrzeganiu przed zagrożeniem, co minimalizuje ryzyko tragicznych skutków pożaru. Zadymienie i ogień stanowią poważne zagrożenie dla ludzi i mienia, dlatego systemy ostrzegania przed pożarem są obowiązkowo instalowane we wszystkich budynkach użyteczności publicznej.
Budowa i Obsługa ROP

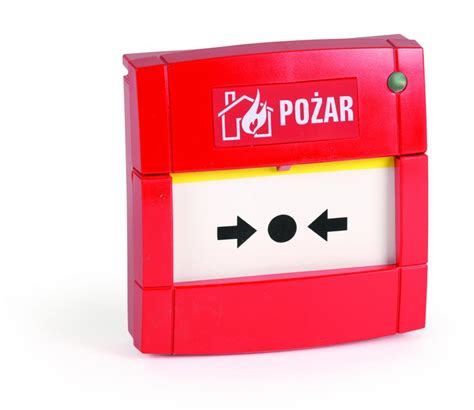

ROP ma zazwyczaj formę czerwonej skrzynki z przyciskiem chronionym szybką z tworzywa sztucznego. Szybka zapobiega przypadkowemu uruchomieniu alarmu. Chociaż ostrzegacze mogą różnić się od siebie pod względem budowy, ich obsługa zawsze jest taka sama.
Aby uruchomić alarm, należy zbić lub usunąć szybkę zabezpieczającą, a następnie nacisnąć przycisk. Ta czynność doprowadzi do przekazania informacji do centrali systemu alarmowego, inicjując odpowiednie procedury alarmowe.
Typy Ręcznych Ostrzegaczy Pożarowych
Na polskim rynku dostępne są dwa główne typy ręcznych ostrzegaczy pożarowych, różniące się mechanizmem aktywacji:
ROP typu A (Działanie Pojedyncze)
Ręczny ostrzegacz pożarowy typu A o działaniu pojedynczym uruchamiany jest bezpośrednio. Oznacza to, że system alarmowy uruchamia się już w momencie, gdy szybka zabezpieczająca zostanie stłuczona lub się przemieści. Jeśli ROP został zabezpieczony szybą ze szkła, należy zachować ostrożność przy jej rozbijaniu.
ROP typu B (Działanie Podwójne)
Ręczny ostrzegacz pożarowy typu B działa na zasadzie podwójnej, a jego uruchomienie odbywa się pośrednio. W przypadku tego typu urządzeń, po zbiciu szybki należy jeszcze wcisnąć przycisk alarmowy, aby aktywować system.
Zasady Rozmieszczania ROP
Przepisy przeciwpożarowe i normy budowlane bardzo dokładnie określają, w jakich miejscach należy zamontować ręczne ostrzegacze pożarowe. ROP-y muszą być umieszczone na ścianie na wysokości od 1,2 do 1,6 metra. Powinny zostać rozmieszczone w taki sposób, aby osoby pracujące w budynku miały do nich łatwy dostęp.
Przyjmuje się, że 30 metrów to maksymalna odległość, jaka może dzielić osoby znajdujące się w budynku od ostrzegacza. Ponadto, ROP-y powinny znajdować się na każdej klatce schodowej (na każdej kondygnacji) i przy wszystkich wejściach do budynku. W obiektach, w których system sygnalizacji pożarowej łączy się z najbliższą jednostką straży pożarnej, ROP-y umieszcza się w pobliżu centralki. Nie można zapomnieć o zainstalowaniu ostrzegaczy w miejscach, które są szczególnie zagrożone pożarem.
Ręczny ostrzegacz pożarowy służy do sygnalizowania zagrożenia i zwykle używa go osoba, która je zauważyła. Dlatego warto, żeby w pobliżu ostrzegacza znajdowała się również gaśnica lub hydrant ścienny. Odpowiednio rozmieszczone ROP-y to ważny element instalacji ostrzegawczej w budynku.
Integracja ROP z Systemami Sygnalizacji Pożarowej
ROP jest integralną częścią większego systemu sygnalizacji pożarowej, przekazując informację o zagrożeniu do centrali. Nowoczesne systemy pozwalają na zaawansowaną identyfikację i zarządzanie reakcją na pożar.

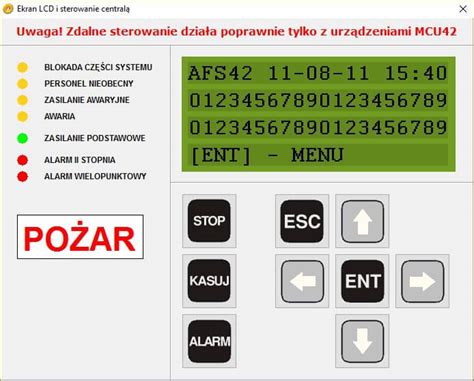

Centrala Sygnalizacji Pożarowej AFS42
Centrala ppoż. AFS42 to adresowalna, jednopętlowa centrala, która może obsługiwać do 100 adresów w pętli. Umożliwia zbudowanie nowoczesnego systemu sygnalizacji pożarowej w małych i średnich obiektach. Pozwala na identyfikację miejsca powstawania pożaru oraz automatyczne uruchamianie niezależnie zaprogramowanych urządzeń wykonawczych. Dla uzyskania większej ilości linii i wyjść dla urządzeń wykonawczych, można połączyć do pięciu central AFS42 w sieć. Centrala AFS42 umożliwia również obsługę konwencjonalnych urządzeń liniowych.
Komponenty Systemu AFS42
Gniazdo Adresowalnej Czujki Pożarowej z Izolatorem Zwarć (MAR42/GNP18)
Istotnym elementem systemu AFS42 jest gniazdo adresowalnej czujki pożarowej, przeznaczone do mocowania i adresacji czujek pożarowych OSD23. Mechanicznie jest identyczne z gniazdem GNP18, ale ma dodatkowo zainstalowany moduł MAR42. Oprócz adresacji elementu liniowego, realizuje funkcję dwustronnego izolatora zwarć, co zwiększa niezawodność systemu. Jest przeznaczone do stosowania w systemie AFS42 i może być montowane wewnątrz budynków.

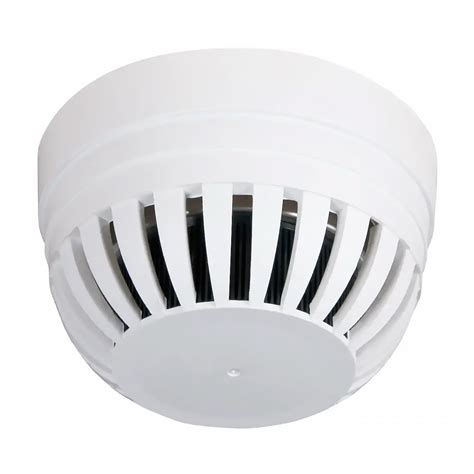

Detektor Dymu OSD23
Detektor dymu OSD23 przeznaczony jest do wykrywania pożarów w ich wstępnej fazie. Posiada przydatność pożarową: TF1(C), TF2(A), TF3(A), TF4(B), TF5(B). Oferuje możliwość podłączenia zarówno do systemów przeciwpożarowych, jak i alarmowych. Napięcie zasilania detektora wynosi od 12V do 28V. Czujka dostępna jest w różnych opcjach:
- OSD23M - sygnalizacja dozorowania miganiem diody LED.
- OSD23R - automatyczne kasowanie alarmu po ustąpieniu zadymienia.
- OSD23MR - połączenie powyższych funkcji.
Uniwersalne Gniazdo Czujki OSD23
Gniazdo to umożliwia podłączenie czujki OSD23 do dowolnego systemu alarmowego. Posiada zaciski zasilania, mikroprzełącznika antysabotażowego, przekaźnika alarmowego oraz przełącznik trybu pracy NC/NO.
Gniazdo do Konwencjonalnych Linii Systemów PPOŻ
Specjalne gniazdo służy do podłączenia czujki OSD23 do konwencjonalnych linii systemów wykrywania i sygnalizacji pożaru.
Sterownik Urządzeń Wykonawczych ASW 45
Sterownik ASW 45 jest przeznaczony do uruchamiania (poprzez bezpotencjałowe styki przekaźnika) urządzeń wykonawczych będących elementami systemu ppoż., takich jak wentylatory, sygnalizatory czy klapy dymowe. Urządzenia wykonawcze są włączane przez moduł po wykryciu dymu przez czujki OSD23/03.
