Hydranty zewnętrzne to jeden z podstawowych elementów chroniących nas przed skutkami pożarów. Zapewniają bowiem szybki dostęp do stałego źródła wody dla jednostek ochrony przeciwpożarowej niemal w każdym miejscu i w każdym czasie. Są to zarówno hydranty podziemne, po których najczęściej bezwiednie przechodzimy, spacerując ulicami miast, oraz hydranty nadziemne - najczęściej czerwone lub czarne urządzenia, niejednokrotnie stanowiące ozdobę ulic w miastach i na wsiach. Szybka lokalizacja hydrantu warunkuje zapewnienie stałego dostępu do wody i efektywne gaszenie pożaru, dlatego ich właściwe oznakowanie i znajomość przepisów są kluczowe.
Niniejszy artykuł stanowi kompleksowy przewodnik po przepisach regulujących hydranty zewnętrzne w Polsce. Omówimy kluczowe akty prawne, wymagania dotyczące instalacji, lokalizacji, oznakowania, dokumentacji oraz typów hydrantów.
Podstawa Prawna i Wymagania Ogólne
Zgodnie z obowiązującymi przepisami, żaden obiekt budowlany nie ma prawa powstać bez odpowiedniego zaopatrzenia w wodę na cele przeciwpożarowe. Może być ona pobierana z różnych źródeł, w tym z hydrantów zewnętrznych lub zbiorników przeciwpożarowych. Źródło poboru wody jest wymagane i podlega określonym regulacjom.
Kluczowe Akty Prawne
Kluczowym dokumentem określającym wymagania dla sieci wodociągowej przeciwpożarowej, w tym hydrantów zewnętrznych, jest Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych (Dz.U. 2009 nr 124 poz. 1030). Akt ten stanowi uszczegółowienie regulacji, jakie znajdziemy w Prawie budowlanym, warunkującym możliwość wznoszenia niektórych obiektów budowlanych od zapewnienia im przeciwpożarowego zaopatrzenia w wodę do zewnętrznego gaszenia pożaru.
W Rozporządzeniu MSWiA z 2009 roku znajdziemy szczegółowe regulacje dotyczące niemal każdego aspektu związanego z hydrantami zewnętrznymi, w tym:
- średnic nominalnych sieci przeciwpożarowego zaopatrzenia wodnego,
- wytycznych dotyczących średnic nominalnych samych hydrantów zewnętrznych,
- dokładnych regulacji co do lokalizacji i oznaczania hydrantów zewnętrznych, w zależności od charakterystyki obszaru lub obiektu, w którym będą one zainstalowane.
Inne istotne akty prawne to: Ustawa z dnia 24 sierpnia 1991 roku o ochronie przeciwpożarowej (Dz. U. 1991 nr 81 poz. 351).
Kiedy i Gdzie Hydranty Muszą Być Zainstalowane?
Przepisy jednoznacznie określają, kiedy i gdzie hydrant zewnętrzny powinien być zainstalowany. Hydranty muszą być stosowane w jednostkach osadniczych o liczbie mieszkańców przekraczającej 100 osób, które nie stanowią zabudowy kolonijnej. Dodatkowo, w ich granicach hydrantami powinny być wyposażone:
- budynki użyteczności publicznej,
- budynki zamieszkania zbiorowego,
- obiekty produkcyjne i magazynowe, jeśli ich kubatura przekracza 2500 m³ lub ich powierzchnia przekracza 500 m² (wymagania mogą zależeć od gęstości obciążenia ogniowego i powierzchni strefy pożarowej, zgodnie z §6 i tabelą nr 2 rozporządzenia).
Ponadto hydranty są niezbędnym elementem każdej stacji paliw płynnych ze zbiornikami o łącznej pojemności do 200m³ i stacji gazu płynnego - niezależnie od ich charakterystyki (§6 ust. 4 rozporządzenia wymaga 10 dm³/s). Obowiązek przyłączenia do sieci hydrantowej dotyczy również obiektów użyteczności publicznej lub zamieszkania zbiorowego, w których jednocześnie może przebywać ponad 50 osób, jeśli posiadają wyznaczoną strefę pożarową o powierzchni ponad 1000 m².
Woda do celów przeciwpożarowych dla obiektów powinna być dostępna w szczególności z urządzeń zaopatrujących w wodę ludność, zgodnie z regulaminem dostarczania wody i odprowadzania ścieków. Hydranty zewnętrzne zainstalowane na sieci wodociągowej przeciwpożarowej powinny być wyposażone w odcięcia umożliwiające ich odłączanie od sieci.
Wymagana Dokumentacja Techniczna
Każdy zainstalowany hydrant zewnętrzny musi odpowiadać nie tylko regulacjom prawnym, ale również posiadać niezbędną dokumentację techniczną. Hydranty zewnętrzne, montowane na sieciach wodociągowych, muszą legitymować się co najmniej w dniu produkcji:
- aprobatą techniczną (lub Krajową Oceną Techniczną - KOT),
- atestem higienicznym Państwowego Zakładu Higieny (PZH),
- świadectwem dopuszczenia CNBOP-PIB do użytkowania w ochronie przeciwpożarowej.
Brak któregokolwiek z tych dokumentów uniemożliwia wprowadzenie danego hydrantu do użytku.
Rodzaje i Charakterystyka Hydrantów Zewnętrznych
W zależności od lokalizacji i konstrukcji wyróżnia się dwa główne typy hydrantów zewnętrznych. Zgodnie z normami europejskimi EN, dostosowanymi na potrzeby polskie w ramach Polskich Norm, przy drogach i chodnikach spotkać można:
- hydranty pożarowe zewnętrzne nadziemne - norma PN-EN 14384:2009,
- hydranty pożarowe zewnętrzne podziemne - norma PN-EN 14339.
Hydrant Nadziemny vs. Podziemny: Różnice i Zastosowanie
Zarówno wersja podziemna, jak i nadziemna hydrantów zewnętrznych ma swoje wady i zalety.
Hydrant Zewnętrzny Podziemny
Hydrant podziemny to kolumna umieszczona w rurociągu, która umożliwia przyłączenie stojaka hydrantowego. Konstrukcja hydrantu jest schowana pod płaszczyzną chodnika, drogi, parkingu czy podjazdu. Miejsce dostępu do niego przykryte jest specjalną pokrywą - klapą z literą "W". Aby skorzystać z hydrantu podziemnego, konieczne jest posiadanie specjalnego klucza, który znajduje się na wyposażeniu straży pożarnej.
Zaletą hydrantów podziemnych jest to, że są one niewidoczne (pomijając oczywiście samą skrzynkę uliczną) i nie zaburzają walorów estetycznych krajobrazu. Z drugiej strony, jest to również ich największa wada, szczególnie w warunkach zimowych, gdy skrzynka może być przysypana śniegiem, co utrudnia szybką lokalizację. Dodatkowo, wiele hydrantów podziemnych znajduje się w miejscach, gdzie dostęp do nich może być blokowany przez parkujące samochody.
Hydrant Zewnętrzny Nadziemny

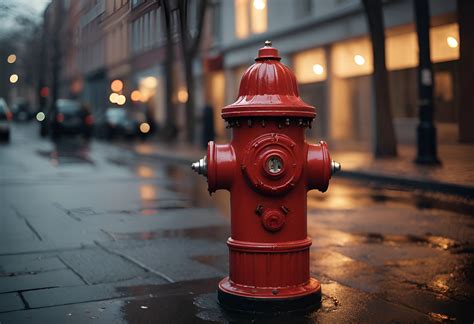

Hydranty zewnętrzne nadziemne są łatwe do zauważenia. Hydrant jest kolumną, obustronnie zakończoną nasadami wylotowymi, umożliwiającymi pobór wody z rurociągu. Najczęściej ma kolor czerwony (niekiedy spotkać można hydranty w kolorze czarnym lub szarym), co wyróżnia go z otoczenia.
Zalecanym jest - w miarę możliwości - instalowanie na sieci wodociągowej hydrantów zewnętrznych nadziemnych (§10 ust. 1 rozporządzenia wskazuje na stosowanie hydrantów nadziemnych DN 80). Są one zdecydowanie łatwiejsze do zlokalizowania, a do skorzystania z nich nie jest konieczne stosowanie dodatkowego sprzętu, co zapewnia szybszy dostęp do zasobów wody. Stosowanie hydrantów zewnętrznych podziemnych jest dopuszczalne, jeśli hydrant nadziemny powodowałby utrudnienia (np. w ruchu drogowym, pieszych, uniemożliwienie dojazdu służb ratunkowych) lub byłoby niewskazane.
Parametry Techniczne Hydrantów (DN, PN)
Hydranty zewnętrzne najczęściej stosowane, to hydranty o średnicach 80 mm i 100 mm - oznaczane jako hydrant DN80 i hydrant DN100. Zgodnie z obowiązującymi przepisami, instalacja przeciwpożarowa wyróżnia hydranty zewnętrzne o średnicy nominalnej DN 80 oraz DN 100. Bardzo rzadko spotykanym jest hydrant zewnętrzny występujący jedynie jako hydrant nadziemny - hydrant o średnicy 150 mm (DN150).
Dodatkowym parametrem rozróżniającym hydranty jest zakres ciśnień, w jakim mogą pracować. Tutaj spotkać można hydrant PN 10 (hydrant zewnętrzny o ciśnieniu nominalnym 10 bar/1 MPa) lub hydrant PN 16 (hydrant zewnętrzny o ciśnieniu nominalnym 16 bar/1,6 MPa). Takimi parametrami charakteryzować mogą się zarówno hydranty nadziemne, jak i hydranty podziemne.
Najczęściej spotykanym rodzajem hydrantu jest hydrant DN52, który jest stosowany zarówno w budynkach (jako hydrant wewnętrzny), jak i na zewnątrz. Oznaczenie DN52 oznacza, że średnica przewodu wynosi 52 milimetry. Oznaczenia hydrantów zawierają informacje o ich parametrach technicznych, takich jak średnica przewodu czy ciśnienie robocze.
Jak Zlokalizować Hydrant?
Pierwszym krokiem w sytuacji awaryjnej jest znalezienie hydrantu. Szybka i precyzyjna lokalizacja ma kluczowe znaczenie dla skuteczności działań ratowniczych.

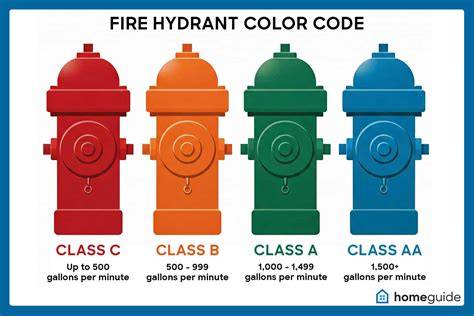

Oznakowanie Hydrantów Zewnętrznych
Oznakowanie hydrantów powinno być zgodne z Polskimi Normami, co oznacza, że znaki wskazujące ich umiejscowienie będą takie same niezależnie od miejscowości. Na znakach tych znajdą się również informacje o parametrach hydrantu.
Oznakowanie Hydrantu Zewnętrznego Podziemnego
Hydrant zewnętrzny podziemny oznaczany jest tablicą orientacyjną. Tablica ta zawiera informacje umożliwiające dokładne zlokalizowanie miejsca, w którym umieszczona jest klapa zakrywająca dostęp do hydrantu. Na czerwonym znaku z białą obwódką umieszczone są białe piktogramy informujące o obecności hydrantu - biała litera "H" - średnicy zaworu hydrantu podziemnego oraz kierunku położenia względem znaku i odległości, jaką trzeba pokonać, by znaleźć hydrant. Oznaczenia lokalizujące hydrant zewnętrzny podziemny zazwyczaj pokazują jedną lub dwie odległości - w zależności od tego, czy pokrywa hydrantu znajduje się na wysokości znaku, czy należy przemieścić się jeszcze w prawo lub w lewo.
W przypadku braku takiej tablicy należy zwrócić uwagę na otwory w chodniku lub jezdni - najczęściej hydranty znajdują się pod nimi.
Oznakowanie Hydrantu Zewnętrznego Nadziemnego
Hydrant zewnętrzny nadziemny oznakowany jest tabliczką płaską lub przestrzenną (znak hydrant na trzech płaszczyznach połączonych w trójścian), co zapewnia jej widoczność z każdej strony. Znak hydrant zewnętrzny nadziemny znajduje się bądź na samym hydrancie, bądź na wysięgniku. Takie rozwiązanie zdecydowanie zwiększa widoczność hydrantu, umożliwiając dostrzeżenie go z dużej odległości, co jest pomocne podczas planowania ustawienia wozu strażackiego, zwłaszcza w terenach zielonych, gdzie roślinność może przesłaniać sam hydrant, czyniąc go niezauważalnym, lub przy hydrantach położonych w zagłębieniach terenu.
Znak hydrant zewnętrzny nadziemny to kwadratowa tabliczka w kolorze białym z dużą, czarną literą "H" w środku. Po obu stronach litery umieszczone są dwa czerwone prostokąty.
W miastach hydranty zewnętrzne są zwykle oznaczone specjalnymi tablicami, zawierającymi informacje o lokalizacji, ciśnieniu i średnicy przewodu.
W przypadku hydrantów wewnętrznych, czyli tych zainstalowanych w budynkach, warto poszukać ich w piwnicach lub na klatkach schodowych.

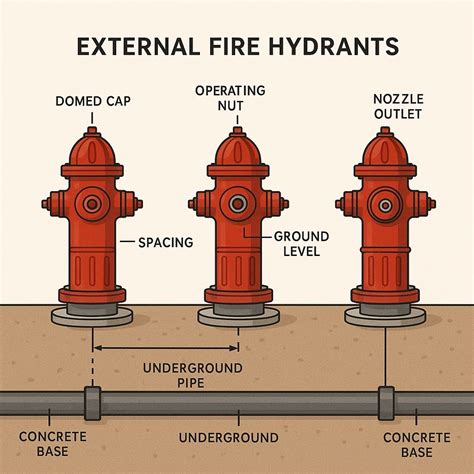

Lokalizacja Hydrantów Zewnętrznych: Odległości i Zasady
Hydranty zewnętrzne - niezależnie od tego, czy jest to hydrant podziemny czy hydrant nadziemny - muszą znajdować się w odpowiednich odległościach, zarówno od budynków, jak i od siebie. Na terenach miejskich hydranty umieszczane są wzdłuż ulic i dróg oraz przy ich skrzyżowaniach. Zgodnie z §10 ust. 4 Rozporządzenia MSWiA z 2009 r., należy zachować następujące odległości:
- Odległość pomiędzy dwoma sąsiadującymi ze sobą hydrantami nie powinna przekraczać 150 metrów.
- Odległość od zewnętrznej krawędzi jezdni lub drogi wyznaczona została na maksymalnie 15 metrów.
- Jeśli hydranty zewnętrzne przeznaczone są do chronienia konkretnego obiektu, pierwszy (najbliższy) z nich umieszczony powinien być w odległości do 75 metrów od obiektu.
- Kolejne hydranty wymagane do ochrony obiektu powinny być rozmieszczone w odległości do 150 metrów od siebie.
- Hydrant zawsze powinien być odsunięty od ściany chronionego budynku na minimum 5 metrów (wynika to pośrednio z wymagań dla dróg pożarowych §12 ust. 2).
Jeśli hydranty umieszczane są poza obszarami miejskimi, odległości między nimi powinny być dostosowane do gęstości zaludnienia i planowanej zabudowy.
Konserwacja i Wydajność Hydrantów
Hydranty powinny być regularnie sprawdzane i konserwowane. Według polskiego prawa, przeglądy techniczne i czynności konserwacyjne tego typu urządzeń powinny być przeprowadzane w okresach ustalonych przez producenta, ale nie rzadziej niż raz w roku. Natomiast odcinki wężowe powinno się poddawać co 5 lat próbie ciśnieniowej na maksymalne ciśnienie robocze wynoszące 1,2 MPa.
Wydajność i Dobór Średnicy Przewodów
Zgodnie z obowiązującymi przepisami, nominalna wydajność hydrantów zewnętrznych DN 80, przy ciśnieniu nominalnym 0,2 MPa mierzonym na zaworze hydrantowym podczas poboru wody, nie może być mniejsza niż 10 dm³/s przez co najmniej 2 godziny. Aby to zapewnić, średnica przewodu powinna zostać dobrana tak, aby zapewnić wymaganą wydajność danego hydrantu.
Na przykład, hydranty zewnętrzne o średnicy nominalnej DN 80 powinny być zasilane z rury stalowej DN 80, przynajmniej na ostatnich odcinkach. W celu minimalizacji strat ciśnienia często stosuje się przewody o większych średnicach. Spadek ciśnienia na odcinku równym 15 metrów dla przewodu o średnicy Ø 110 mm wynosi 0,38 m H2O. Zastosowanie przewodu o jedną dymensję większą, np. Ø 125 mm, zmniejszy ten sam spadek ciśnienia do 0,21 m H2O.
Cyfrowe Narzędzia Wspierające Lokalizację Hydrantów
Jednym z wielu zadań przypisanych samorządom gminnym w Polsce jest zapewnienie bezpieczeństwa obywateli oraz ochrony przeciwpożarowej. Z doświadczenia wiemy, jak często w czasie pożaru występują problemy ze znalezieniem najbliższego hydrantu. Właśnie dlatego rozwijane są cyfrowe narzędzia wspomagające tę kluczową kwestię.
Aplikacje Mobilne i Mapy Hydrantów (np. AbakusOSM, e-hydranty.pl)
W internecie dostępna jest mapa hydrantów, często tworzona na bazie danych OpenStreetMap. Dzięki aplikacjom mobilnym, takim jak te bazujące na danych AbakusOSM czy e-hydranty.pl, można w prosty i intuicyjny sposób zbierać informacje o położeniu geograficznym hydrantów, z podziałem na ich rodzaje i typy, a także słupków kilometrowych dróg krajowych, wojewódzkich, ekspresowych i autostrad.
Użytkownicy mogą aktywnie uczestniczyć w uzupełnianiu, weryfikowaniu i edytowaniu danych. Zebrane dane przesyłane są do serwera AbakusOSM, gdzie po weryfikacji i moderacji zostają dodane do bazy danych projektu OpenStreetMap. Dane te stają się widoczne na mapach i w aplikacjach zazwyczaj w ciągu 24-48 godzin.
Użytkownicy, którzy korzystali z takich aplikacji, podkreślają ich potencjał:
- szybka reakcja operatora w aktualizacji danych,
- wysoka dokładność lokalizacji hydrantów (rozrzut naniesionego hydrantu ze stanem faktycznym często mieści się w granicach 2-3 metrów),
- możliwość łatwej edycji i poprawiania lokalizacji hydrantu w edytorze OSM Hydrant oraz dopisywania większej ilości danych.
Należy jednak pamiętać, że jakość i kompletność danych zależą od zaangażowania społeczności i aktualności map. Niektórzy użytkownicy zgłaszali wyzwania, takie jak wolne działanie mapy na komputerze, czy sporadyczne błędy w precyzji lokalizacji podczas przesyłania danych z aplikacji mobilnych.
Mapping Hydrants
Znaczenie Cyfrowej Bazy Danych dla Straży Pożarnej i Samorządów
Przygotowane aplikacje, takie jak e-hydranty.pl, przyczyniają się zdecydowanie do poprawy bezpieczeństwa, poprzez możliwość szybkiego zlokalizowania najbliższego hydrantu. W sytuacjach kryzysowych, kiedy stres przeszkadza w podejmowaniu szybkich i trafnych decyzji, liczy się każda minuta. Kluczowym elementem podczas działań gaśniczych jest zaopatrzenie wodne. Szybkie zlokalizowanie hydrantu czy też zbiornika wodnego niejednokrotnie decyduje o skuteczności gaszenia pożarów.
Aplikacja e-hydranty.pl to świetne narzędzie w rękach każdego strażaka. Korzystając z jakiegokolwiek mobilnego urządzenia, strażacy są w stanie bardzo szybko i precyzyjnie zlokalizować hydrant w najbliższej okolicy. Dodatkowo, systemy te mogą również ułatwić nadzorowanie sieci pod kątem zainstalowanych przy hydrantach zasuw oraz zaplanowanie prac serwisowych i przeglądów.
Aplikacje przyczyniają się również do poprawy w zarządzaniu sieciami wodociągowymi przez samorządy, umożliwiając efektywne planowanie i konserwację infrastruktury.
Pamiętaj, że niniejszy artykuł ma charakter informacyjny. W przypadku konkretnych projektów lub wątpliwości interpretacyjnych zawsze zaleca się konsultację z wykwalifikowanym specjalistą ds. ochrony przeciwpożarowej lub rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
