Wybór odpowiedniego przewodu elektrycznego i jego prawidłowy montaż są kluczowe dla bezpieczeństwa i niezawodności instalacji. W niniejszym artykule skupimy się na przewodzie YDYp 3x2,5 mm², omawiając jego obciążalność, wpływ sposobu ułożenia oraz ogólne zasady bezpieczeństwa.
Obciążalność przewodu YDYp 3x2,5 mm²
Przewód YDYp o przekroju 3x2,5 mm² jest często stosowany w instalacjach domowych. Jego maksymalna obciążalność prądowa budzi wiele pytań, ponieważ różne źródła podają odmienne wartości.

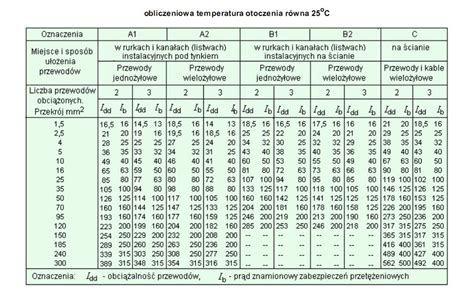

Typowe wartości obciążalności
Zazwyczaj przewód YDYp 3x2,5 mm² może być obciążany prądem w zakresie około 21-26 A. Wartość ta jest jednak zmienna i zależy od kilku czynników.
Wpływ sposobu ułożenia
- Ułożenie na tynku: Przewód ułożony na tynku ma lepsze warunki do odprowadzania ciepła, co pozwala na nieco wyższą obciążalność.
- Ułożenie pod tynkiem lub w tynku: Gdy przewód jest układany pod tynkiem lub w tynku, a następnie przykrywany np. karton-gipsem, jego zdolność do rozpraszania ciepła jest ograniczona. W takich warunkach zaleca się stosowanie dolnych wartości zakresu obciążalności.
Praktyczne aspekty obciążenia
Dla obciążenia jednofazowego rezystancyjnego o mocy 4000 W (co odpowiada około 17,4 A), przewód 3x2,5 mm² jest zazwyczaj odpowiedni i bezpieczny. Jest to wartość niższa niż optymalne stałe obciążenie, które wynosi około 22 A.
Przy prądzie większym niż 22 A przewód zaczyna się nagrzewać. W praktyce zanotowano obciążenie do 32 A, jednakże przy takim natężeniu przewód mocno się nagrzewał, co może negatywnie wpływać na jego trwałość i bezpieczeństwo użytkowania. Nawet jeśli obciążenie rezystancyjne w rzeczywistości nie występuje w idealnej formie, przewód powinien wytrzymać takie obciążenie krótkotrwale.
Elektryka w domu Majstra. Rozprowadzamy przewody
Temperatura pracy przewodów YDYp
Kluczowym aspektem bezpiecznej pracy przewodów jest ich długotrwała temperatura. Popularne przewody YDYp są zaprojektowane do pracy w określonym zakresie temperatur, aby zachować swoje właściwości izolacyjne i mechaniczne.
Długotrwała bezpieczna temperatura
Długotrwała temperatura pracy, która jest nieszkodliwa dla przewodów YDYp, jest określana przez normy i specyfikacje producenta. Przekroczenie tych wartości może prowadzić do przyspieszonego starzenia się izolacji, zwiększonego ryzyka zwarć oraz pożarów.
Zalecenia dotyczące bezpieczeństwa
Aby zapewnić maksymalne bezpieczeństwo instalacji elektrycznej, warto wziąć pod uwagę kilka kluczowych zaleceń:
- Rezerwa obciążalności: Zawsze zaleca się posiadanie pewnej rezerwy w obciążalności przewodu. Oznacza to, że faktyczne obciążenie powinno być niższe niż maksymalna dopuszczalna wartość.
- Przewody o większym przekroju: W przypadku, gdy przewiduje się duże obciążenia lub przewód będzie ułożony w trudnych warunkach termicznych (np. w izolacji, pod tynkiem), warto rozważyć zastosowanie przewodu o większym przekroju, np. 3x4 mm². Zapewni to lepsze warunki termiczne, niższe nagrzewanie się przewodu i zwiększone bezpieczeństwo.
- Prawidłowe zabezpieczenia: Każdy obwód elektryczny musi być odpowiednio zabezpieczony wyłącznikami nadprądowymi (bezpiecznikami), których wartość nominalna jest dobrana do obciążalności przewodu.
Dodatkowe informacje
Oprócz samych przewodów, w instalacjach elektrycznych używane są również różnego rodzaju akcesoria. Na przykład, uchwyty do kabli są niezbędne do ich prawidłowego mocowania. Przykładowe dane techniczne uchwytu kabla to:
| Cecha | Wartość |
|---|---|
| Producent | BAKS |
| Gwarancja | 12 miesięcy |
| Typ produktu | Uchwyt kabla |
| Waga | 1 kg |
