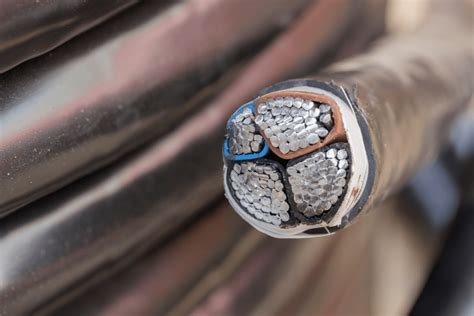

Prezentowana artykuł dotyczy szczegółowej charakterystyki kabla energetycznego YAKXSżo 0,6/1kV 5x120 SE, produkowanego przez FABRYKA KABLI ELPAR SP. Z O.O. Jest to kabel o żyłach aluminiowych, przeznaczony do różnorodnych zastosowań, gdzie wymagane jest przesyłanie energii elektrycznej w warunkach napięcia znamionowego 0,6/1 kV.
Kluczowe Parametry Elektryczne i Konstrukcyjne Żył
Kabel YAKXSżo 0,6/1kV 5x120 SE charakteryzuje się następującymi parametrami elektrycznymi i konstrukcyjnymi:
- Napięcie znamionowe U0: 600 V
- Napięcie znamionowe U: 1000 V
- Napięcie znamionowe: 0,6/1kV
- Liczba żył: 5
- Materiał żyły: Aluminium
- Znamionowy przekrój żyły: 120 mm²
- Klasa żyły: Klasa 1 = jednodrutowa, co oznacza, że żyły są pełne (jednodrutowe), a nie skręcane z wielu drutów.
- Skręcone żyły: Tak (odnosi się do sposobu ułożenia żył względem siebie w kablu).
- Żyła uziemiająca: Brak
- Typ powierzchni żyły: Bez pokrycia
- Identyfikacja żył: Kolor
Budowa i Materiały Izolacyjne
Konstrukcja kabla została zaprojektowana z myślą o trwałości i odporności na czynniki zewnętrzne w ramach jego przeznaczenia:
- Materiał izolacji żyły: Polichlorek winylu (PVC)
- Kolor izolacji żył: Kilka (standardowe oznaczenia kolorystyczne dla identyfikacji żył)
- Materiał powłoki zewnętrznej: Polichlorek winylu (PVC)
- Kolor powłoki zewnętrznej: Czarny
- Geometria kabla: Okrągły
- Kształt żyły: Okrągły
- Pancerz/zbrojenie: Brak
- Bariera ochronna: Brak
Proces produkcji naszego producenta złącz w fabryce HRB w Chinach. Delegacja Wire Solutions
Właściwości Pożarowe i Bezpieczeństwo
W kontekście bezpieczeństwa i reakcji na ogień, kabel YAKXSżo 0,6/1kV 5x120 SE posiada następujące właściwości:
- Nierozprzestrzeniający płomienia: Zgodnie z normą IEC/EN 60332-1-2, co oznacza, że kabel nie rozprzestrzenia płomienia w przypadku pożaru, ograniczając jego rozprzestrzenianie się.
- Klasa reakcji na ogień wg EN 13501-6: Eca. Jest to podstawowa klasa reakcji na ogień, wskazująca na ograniczone wytwarzanie ciepła i brak znaczącego przyczyniania się do rozwoju pożaru.
- Niska emisja dymów (zgodnie z EN 61034-2): Nie (kabel nie jest klasyfikowany jako niskodymowy).
- Zachowanie funkcji: Brak (kabel nie posiada zdolności do zachowania funkcji elektrycznej pod wpływem ognia przez określony czas).
- Klasa emisji dymu wg EN 13501-6: Brak
- Klasa kwasowości wg EN 13501-6: Brak
- Klasa wytwarzania płonących kropel/cząstek wg EN 13501-6: Brak
Ważne jest, aby zwrócić uwagę na to, że choć kabel jest nierozprzestrzeniający płomienia, to jednak nie jest przeznaczony do zachowania funkcji pod wpływem ognia ani nie cechuje się niską emisją dymów, co jest istotne przy projektowaniu instalacji w specyficznych warunkach bezpieczeństwa pożarowego.
Charakterystyka Temperaturowa i Inne Cechy
Dodatkowe informacje dotyczące warunków eksploatacji i zastosowań:
- Maksymalna temperatura żyły: 70 °C
- Odporny na niską temperaturę (zgodnie z EN 60811-504+505+506): Nie
- Olejoodporny (zgodnie z EN 60811-404): Nie
- Przybliżona średnica zewnętrzna: 42 mm
Kabel nie jest rekomendowany jako przewód instalacyjny, wysokiego napięcia, ani średniego napięcia, co podkreśla jego specyficzne przeznaczenie jako kabel energetyczny do zastosowań niskiego napięcia (0,6/1kV).
