Bezpieczeństwo pożarowe budynków jest jednym z najistotniejszych wymagań według Rozporządzenia Ministra Infrastruktury, jak również w świetle Załącznika I rozporządzenia Parlamentu Europejskiego. Właściwości wyrobów budowlanych, przegród i obiektów z nich wykonanych ocenia się na podstawie charakterystyk opisujących wiele zjawisk związanych z powstaniem i rozwojem pożaru. Do powszechnie używanych właściwości należą odporność ogniowa, reakcja na ogień oraz stopień rozprzestrzeniania ognia przez elewacje i dachy. Właściwe oznakowanie komina jest kluczowe dla bezpieczeństwa budynku, a zrozumienie tych oznaczeń pozwala na świadomy wybór systemów kominowych, co jest niezwykle ważne dla ich efektywności i trwałości.
Wprowadzenie do Klasyfikacji Ogniowej i Bezpieczeństwa Pożarowego
Klasyfikacja ogniowa spełnia dwie podstawowe funkcje: pozwala na wbudowanie danych materiałów w obiekt, poprzez potwierdzenie ich własności ogniowych, a także jest punktem wyjścia do doboru zabezpieczeń. Należy jednak pamiętać, że klasyfikacja ogniowa określa jedynie zachowanie się danego wyrobu w ściśle określonych warunkach badawczych. W rzeczywistości jego zachowanie może być zupełnie inne.
Przykładowo, przy badaniu rozprzestrzeniania ognia ścian zewnętrznych od strony zewnętrznej według normy PN-B 02867:2013-06, źródłem ognia jest 20 (+/- 0,3) kg drewna sosny zwyczajnej. Uzyskanie stopnia NRO (nierozprzestrzeniający ognia) według tego badania jest podstawą do wbudowania odpowiedniego rozwiązania. Może się jednak okazać, że pod ścianą zostaną umieszczone śmietniki lub stare meble, które po podpaleniu (np. poprzez nieumyślne wrzucenie niedopałka papierosa) będą stanowić dużo większe źródło ognia. Dodatkowo, to badanie jest wykonywane na prostokątnym fragmencie ściany - bez okien, drzwi czy narożników budynku, które sprzyjają rozwojowi pożaru. W takich warunkach ściana może rozprzestrzeniać ogień, mimo uzyskanej klasyfikacji.
Klasyfikacje ogniowe są wydawane przez odpowiednie jednostki badawcze dla producentów systemów lub wyrobów. Istotną częścią każdej klasyfikacji jest opis rozwiązania, którego dotyczy i zakres jej zastosowania (ważności). Dlatego zakres stosowania należy sprawdzić i uwzględnić już na etapie projektu. Klasyfikacja ogniowa może dotyczyć wyrobów budowlanych, zestawów wyrobów lub elementów budowlanych.
Pożar Sadzy w Kominie - Charakterystyka i Zagrożenia
Pożar sadzy jest zjawiskiem nagłym, niekontrolowanym, a przede wszystkim niepożądanym w przewodzie kominowym. Wystąpienie samozapłonu sadzy wiąże się nie tylko z ryzykiem zniszczenia komina, ale stanowi bezpośrednie zagrożenie dla życia, zdrowia i mienia mieszkańców.
Do najczęstszych przyczyn powstania pożaru sadzy należy zaliczyć niepełne spalanie przy deficycie tlenu. O spalaniu niepełnym mówimy w sytuacjach, kiedy kocioł grzewczy przechodzi w tryb nadzoru lub w kotłowni brak jest kanału nawiewnego doprowadzającego powietrze do spalania. Nieprawidłowa wysokość przewodu może również zaburzać ciąg i sprzyjać osadzaniu sadzy. Pożar sadzy to jedno z najpoważniejszych zagrożeń związanych z eksploatacją kominka lub kotła na paliwo stałe. W przewodzie kominowym może dochodzić do zapłonu nagromadzonej sadzy, a temperatura w takim momencie potrafi gwałtownie wzrosnąć, osiągając poziom znacznie przekraczający normalne warunki pracy.
Klasa Odporności na Pożar Sadzy - Kluczowy Parametr Kominów
Odporność na pożar sadzy to jeden z najważniejszych parametrów bezpieczeństwa komina przy paliwie stałym. W nowych inwestycjach najczęściej stosuje się kominy systemowe o określonej klasie temperaturowej i odporności na pożar sadzy. Klasa odporności na pożar sadzy dotyczy systemów kominowych działających z zastosowaniem kotłów na paliwa stałe, gdyż to właśnie w nich powstaje sadza, która osiada na ścianach komina, stwarzając ryzyko zapłonu pod wpływem bardzo wysokiej temperatury.
Definicja i Oznaczenia
Odporność systemu kominowego na pożar sadzy oznacza, że przy założeniu temperatury w wysokości 1000°C wewnątrz przewodu kominowego, w ciągu 30 minut, nie nastąpi istotna zmiana w szczelności, odporności termicznej izolacji oraz odkształceń termicznych elementów. Oznacza to również, że temperatura wokół komina (np. elementów palnych w deklarowanej przez producenta odległości) nie wzrośnie powyżej 100°C, co jest granicą zapewniającą bezpieczeństwo pożarowe budowli. Z analizy dokumentów gwarancyjnych i zapisów normy PN-EN 1856-1:2004 jednoznacznie wynika, że odporność na pożar sadzy oznacza, iż pożar nie rozprzestrzeni się z przewodu kominowego na konstrukcję budynku, co równocześnie nie oznacza, że nie wystąpią zniszczenia w obrębie samego systemu kominowego. Oznacza to, że każdy system kominowy ulegnie zniszczeniu, jeżeli nie będzie właściwie użytkowany, a użytkownik nie dołoży starań celem ograniczenia ryzyka wystąpienia pożaru sadzy.
Kominy przeznaczone do kotłów na paliwo stałe powinny być oznaczone symbolem G, który oznacza, że dany produkt jest odporny na pożar sadzy. Właściwości odporności na pożar sadzy są oznaczane literami G (odporność na ogień) oraz O (brak odporności), co ma kluczowe znaczenie z punktu widzenia bezpieczeństwa użytkowania. W przypadku kominów działających na paliwa stałe, takie jak węgiel, zaleca się, aby były one oznaczone literą G, co podnosi poziom bezpieczeństwa przy ewentualnym nagromadzeniu sadzy.
Pięć minut
Kompleksowe Oznakowanie i Parametry Techniczne Kominów
Oznakowanie komina to niezwykle istotny aspekt, który pełni funkcję informacyjną. Zgodnie z normą PN-EN 1443, każdy komin otrzymuje unikalny kod literowo-cyfrowy, który określa zasady jego funkcjonowania oraz bezpieczeństwa. Taki kod pozwala na identyfikację właściwości komina, takich jak szczelność, maksymalna temperatura pracy, odporność na pożar sadzy, informacje dotyczące kondensatu i dopuszczalne paliwo. W praktyce wartość oznakowania komina ma kluczowe znaczenie dla bezpieczeństwa obiektów budowlanych. Poprawne oznaczenie zapewnia zgodność z europejskimi normami, co umożliwia świadome podejmowanie decyzji dotyczących materiałów kominowych. Wybór odpowiedniego wkładu oraz jego grubość mają ogromny wpływ na efektywność i trwałość całej instalacji.
Deklaracja Właściwości Użytkowych (DoP) i Znak CE
W Polsce regulacje dotyczące oznakowania kominów są ujęte w różnych normach oraz przepisach budowlanych, w szczególności w PN-EN 1856-1 oraz PN-EN 1443. Te dokumenty szczegółowo opisują zasady oznakowania oraz charakteryzują właściwości techniczne kominów wykonanych ze stali i prefabrykatów. Ponadto, wprowadzają wymóg umieszczania znaku CE, który gwarantuje zgodność z europejskimi normami bezpieczeństwa oraz jakości. Znak CE to ważny sygnał, że dany komin przeszedł niezbędne testy i spełnia standardy bezpieczeństwa budynków.
System oceny zgodności i znak CE dla kominów ma na celu zapewnienie, że wszystkie elementy instalacji kominowych spełniają surowe normy dotyczące bezpieczeństwa i jakości. Proces ten obejmuje szereg testów dotyczących zarówno produkcji, jak i użytkowania kominów. Każdy producent kominów zobowiązany jest do przedstawienia wyników badań, które zostały przeprowadzone w akredytowanych laboratoriach. Takie wyniki potwierdzają, że ich produkty są zgodne z normami PN-EN 1856-1 i PN-EN 1856-2. W praktyce proces ten wiąże się także z nadzorowaniem produkcji, audytami jakości, upewnianiem się, że działania wytwórcze są zgodne z wcześniej uzyskanymi wynikami testów.
Deklaracja Właściwości Użytkowych (DoP) to kluczowy dokument w obszarze budowy i instalacji systemów kominowych. Zawiera informacje dotyczące zgodności produktu z bieżącymi standardami oraz przepisami. Dokument ten dostarcza najważniejszych informacji technicznych, które obejmują:
- Klasa szczelności komina - definiuje, jak efektywnie komin zapobiega wydostawaniu się gazów spalinowych.
- Odporność na pożar sadzy - oznacza zdolność urządzenia do znoszenia ekstremalnych temperatur podczas procesu spalania, co jest kluczowe dla bezpieczeństwa całego budynku.
- Odporność na kondensat - odnosi się do trwałości użytych materiałów, które mogą być narażone na uszkodzenia spowodowane kondensującą się parą wodną.
- Rodzaj paliwa - dostarcza informacji o typach paliwa, które mogą być używane w połączeniu z danym kominem.
- Materiał wkładu - różnorodność materiałów, takich jak stal czy ceramika, rzutuje na właściwości komina i jego zastosowanie.
Odczytywanie Kodu Literowo-Cyfrowego Kominów
Aby lepiej pojąć oznaczenia kodów literowo-cyfrowych kominów, należy zwrócić uwagę na pięć kluczowych bloków symboli, które przekazują ważne informacje techniczne:
- Pierwsza część kodu dotyczy maksymalnej temperatury spalin, na przykład, oznaczenie T200 informuje nas o wysokiej odporności na ciepło. Inne klasy to T80, T400, T600.
- Następny blok symboli definiuje klasę ciśnienia, która może być oznaczona literami N (podciśnieniowe, np. N1, N2), P (nadciśnieniowe P1) lub H (nadciśnieniowe, wyższa szczelność). Kominy podciśnieniowe opierają się na naturalnym ciągu, a nadciśnieniowe są zaprojektowane do systemów z mechanicznym odprowadzaniem spalin.
- Odporność na kondensat sygnalizowana jest przez symbole W (wytrzymała) lub D (przeznaczona jedynie do spalin suchych), co wpływa na długowieczność komina.
- Właściwości odporności na pożar sadzy są oznaczane literami G (odporność na ogień) oraz O (brak odporności), co ma kluczowe znaczenie z punktu widzenia bezpieczeństwa użytkowania.
- Ostatnie bloki kodu wskazują na rodzaj paliwa (np. cyfry 1 - paliwa gazowe; 2 - paliwa gazowe, olejowe i drewno w paleniskach otwartych; 3 - paliwa gazowe, olejowe i stałe) oraz materiał i grubość wkładu (np. L185650 dla stali nierdzewnej o grubości 0,65 mm), co umożliwia dostosowanie komina do konkretnego urządzenia grzewczego.
Warto również wspomnieć o klasie odporności na korozję, oznaczanej w trzech klasach (1, 2, 3 lub Vm), które obrazują, jak dany komin radzi sobie z różnymi czynnikami chemicznymi. Wkłady wykonane z wysokiej jakości stali nierdzewnej zapewniają znacznie lepszą odporność na korozję.
Minimalna Odległość od Materiałów Palnych
Minimalna odległość komina od materiałów palnych to niezwykle ważny czynnik, który wpływa na bezpieczeństwo każdego budynku. W oznaczeniach komina parametr ten podany jest w milimetrach, po literze C. Na przykład, zachowanie odległości wynoszącej co najmniej 100 mm jest kluczowe, aby chronić elementy konstrukcyjne przed przegrzaniem i zminimalizować ryzyko pożaru. Jeśli ta zasada nie jest przestrzegana, mogą wystąpić poważne zagrożenia pożarowe. Należy kierować się przepisami krajowymi (§265.4, Rozp. Min. Infr. z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie), które w tej kwestii są nadrzędne, a informację producenta traktować jedynie informacyjnie.

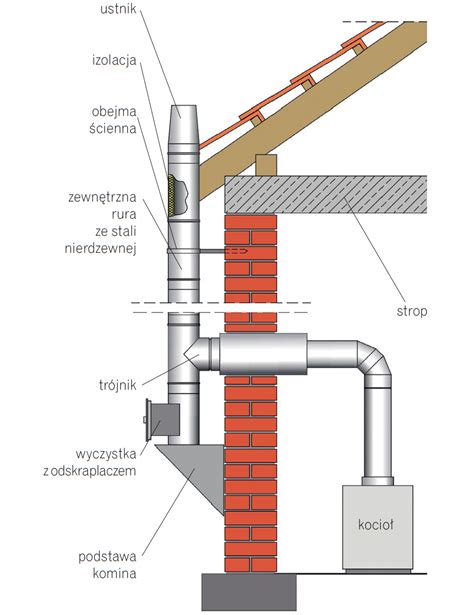

Kominy izolowane pozwalają na znacznie mniejsze odległości od materiałów łatwopalnych dzięki zastosowanej warstwie izolacji. To rozwiązanie jest szczególnie korzystne w przypadku budynków, gdzie przestrzeń jest ograniczona. Wysokiej jakości materiały połączone z odpowiednią grubością wkładu zwiększają odporność na czynniki termiczne i mechaniczne.
Inne Aspekty Bezpieczeństwa Pożarowego Budynków i Elementów
Klasa Reakcji na Ogień Wyrobów Budowlanych
Klasa reakcji na ogień odnosi się do wyrobów budowlanych lub zestawów wyrobów. Wyróżnia się następujące klasy podstawowe reakcji w kolejności od najwyższej do najniższej: A1, A2, B, C, D, E, F. Określają one również czas do zapalenia się wyrobu oraz ilość i szybkość wydzielania ciepła. Informacje o klasie reakcji na ogień uzupełniają klasyfikacje dodatkowe, związane z wytwarzaniem dymu (klasy s1, s2, s3) i płonących kropli/cząstek (klasy d0, d1, d2).
Klasa reakcji na ogień jest ustalana na podstawie kompleksowej oceny zachowania wyrobów pod wpływem ognia w warunkach odpowiadających różnym fazom rozwoju pożaru:
- dla wyrobów najbardziej palnych, najniższych klas - źródłem ognia jest mały płomień,
- dla wyrobów mniej palnych - pojedynczy płonący przedmiot,
- dla wyrobów najwyższych klas A1 i A2 - badania odbywają się w warunkach pożaru rozwiniętego.
Klasa reakcji na ogień może zostać uzupełniona o klasyfikację tzw. „zastosowania końcowego” lub „w zastosowaniu końcowym”, która jest klasyfikacją reakcji na ogień całego elementu, zawierającego wewnątrz określony wyrób. Nie należy jej mylić z klasyfikacją reakcji na ogień samego wyrobu. Klasa reakcji na ogień materiału określanego jako niepalny musi mieścić się w grupie klas: A1, A2-s1, d0; A2-s2, d0 i A2-s3, d0. Wyrób budowlany z taką klasą nie przyczynia się do rozwoju pożaru i nawet w warunkach pożaru rozwiniętego nie zapala się, nie wydziela ciepła, dymu ani płonących kropel lub cząstek. Pozostałe klasy reakcji na ogień odpowiadają materiałom palnym, które przy działaniu określonego poziomu ciepła lub płomienia ulegają zapaleniu i zwiększają moc pożaru.
Dodatkowo w Warunkach Technicznych pojawiają się takie pojęcia dotyczące wyrobów budowlanych, jak:
- niekapiące - wyroby o klasach reakcji na ogień A1 i od A2 do D z klasą dodatkową d0;
- samogasnące - grupa wyrobów obejmująca wszystkie klasy reakcji na ogień poza F;
- intensywnie dymiące - grupa wyrobów obejmująca klasy reakcji na ogień od A2 do D z klasą dodatkową s3 oraz E-d2, E i F.
W przypadku przewodów i izolacji cieplnej przewodów instalacyjnych, posadzek i kabli elektrycznych klasyfikacja reakcji na ogień jest uzupełniana dodatkową literą z uwagi na inne scenariusze pożarowe, a w konsekwencji - nieco inne badania i kryteria. Wszystkie wymienione tutaj klasy reakcji na ogień są wyznaczane na podstawie normy PN-EN 13501-1.
Odporność Ogniowa Elementów Budynku (R, E, I)

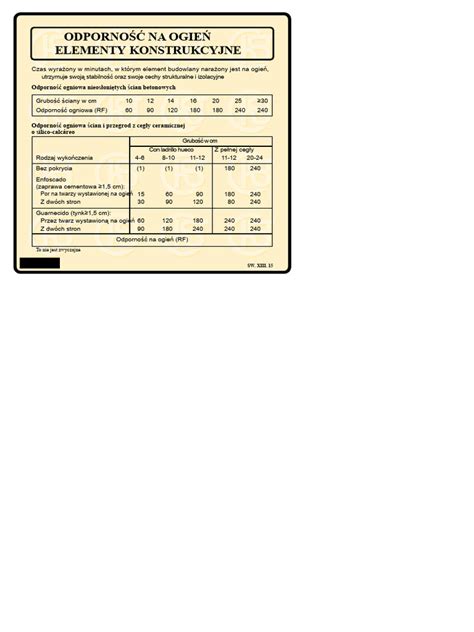

Odporność ogniowa to określona w minutach zdolność konstrukcji, części konstrukcji lub elementu budynku do zachowania określonych właściwości użytkowych w warunkach pożaru. Dla elementów budynku mogą być postawione wymagania w zakresie nośności, szczelności i izolacyjności ogniowej.
- Nośność ogniowa (R) - zdolność elementu konstrukcji do wytrzymania oddziaływania ognia przy określonych oddziaływaniach mechanicznych, na jedną lub więcej powierzchni, przez określony czas, bez utraty stabilności konstrukcji lub właściwości nośnych.
- Szczelność ogniowa (E) - zdolność elementu konstrukcji, który pełni funkcję oddzielającą, do wytrzymania oddziaływania ognia tylko z jednej strony, bez przeniesienia ognia na stronę nienagrzewaną w wyniku przeniknięcia płomieni lub gorących gazów, które mogą spowodować zapalenie się powierzchni nienagrzewanej lub znajdujących się w jej pobliżu materiałów palnych.
- Izolacyjność ogniowa (I) - zdolność elementu konstrukcji do wytrzymania oddziaływania ognia tylko z jednej strony, bez przeniesienia ognia w wyniku znaczącego przepływu ciepła ze strony nagrzewanej na stronę nienagrzewaną.
Klasyfikacja odporności ogniowej w zakresie szczelności i izolacyjności może dotyczyć warunków oddziaływania ognia z zewnątrz („o” outside) lub od wewnątrz („i” inside). Kierunek strzałki w oznaczeniu wskazuje kierunek oddziaływania ognia. Współczesne lekkie konstrukcje, warstwowe rozwiązania poszyć i przekryć wykazują bardzo zróżnicowane właściwości ogniowe w zależności od wszystkich detali konstrukcyjno-materiałowych i są bardzo wrażliwe na jakość wykonania. Wymagają skrupulatnego przestrzegania zasad, zapisów klasyfikacji, zgodności z projektem i większej staranności wykonania niż tradycyjne technologie.
Przegrody wykonane z płyt warstwowych mogą charakteryzować się wysokimi odpornościami ogniowymi. Klasa odporności ogniowej EI 60 jest możliwa do uzyskania nawet przy zastosowaniu płyt warstwowych z rdzeniem z pianki poliuretanowej (np. płyty ściennej PIR o grubości 200 mm). Uzyskanie klasy EI 120 wymaga zastosowania płyt warstwowych z rdzeniem z wełny mineralnej. Norma klasyfikacyjna EN 13501-2 jest w fazie aktualizacji, a proponowana aktualizacja wprowadza komentarz odnoszący się do strony oddziaływania ognia. Szczególnym przypadkiem jest ściana badana od strony zewnętrznej według tzw. krzywej temperaturowej od zewnątrz (ang. the external fire exposure curve), która charakteryzuje się stałym i mniejszym obciążeniem ogniowym przegrody w porównaniu z standardową krzywą temperaturową w przybliżeniu od 10 minuty badania.
Klasy Odporności Pożarowej Budynków

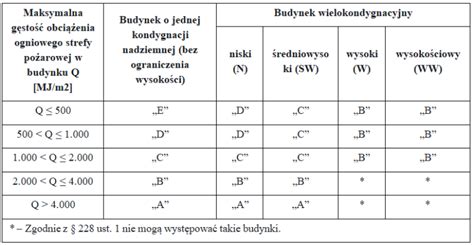

Zgodnie z artykułem 212, punkt 1 Rozporządzenia Ministra Infrastruktury, określa się pięć klas odporności pożarowej budynków, oznaczonych literami A, B, C, D, E. Wymagania odnośnie odporności ogniowej poszczególnych elementów budynku podane są między innymi w art. 216 rozporządzenia w sposób tabelaryczny. Przykładowo, w budynku o klasie odporności E nie są stawiane wymagania odnośnie odporności ogniowej elementów niezależnie od ich rodzaju. Z kolei w najwyższej klasie odporności pożarowej budynku A stawia się wymagania wszystkim sześciu rodzajom elementów.
Dopuszcza się obniżenie wymaganej klasy odporności pożarowej w niektórych budynkach do poziomu w nich określonego. Klasa odporności pożarowej części budynku nie powinna być niższa od klasy odporności pożarowej części budynku położonej nad nią, przy czym dla części podziemnej nie powinna być ona niższa niż "C". Jeżeli w budynku znajdują się pomieszczenia produkcyjne, magazynowe lub techniczne, niepowiązane funkcjonalnie z częścią budynku zaliczoną do ZL, pomieszczenia te powinny stanowić odrębną strefę pożarową, dla której oddzielnie ustala się klasę odporności pożarowej, zgodnie z zasadami określonymi w § 213.
Wymagania Prawne i Normatywne w Polsce
Kluczowe są zasady dotyczące minimalnych odległości od materiałów łatwopalnych, różnych klas szczelności i odporności. Wszystkie te elementy mają na celu ochronę użytkowników. Zatem właściwe oznakowanie nie tylko poprawia efektywność instalacji kominowej, ale także zwiększa świadomość użytkowników o ich kluczowej roli w bezpieczeństwie. Precyzyjne oznaczenia dotyczące odporności na kondensat oraz pożar sadzy mają wpływ na długotrwałość kominów.
Wymagania dotyczące klasy odporności pożarowej budynków określone w § 212 oraz dotyczące klas odporności ogniowej elementów budynków i rozprzestrzeniania ognia przez te elementy określone w § 216, z zastrzeżeniem § 271 ust. 8a, nie dotyczą budynków do trzech kondygnacji nadziemnych włącznie: mieszkalnych: jednorodzinnych, zagrodowych i rekreacji indywidualnej.
W ścianach zewnętrznych budynku wielokondygnacyjnego nad strefą pożarową PM, o gęstości obciążenia ogniowego powyżej 1000 MJ/m2, wysokość pasa międzykondygnacyjnego powinna wynosić co najmniej 1,2 m. Za równorzędne rozwiązanie uznaje się oddzielenie poziome w formie daszków, gzymsów i balkonów o wysięgu co najmniej 0,8 m lub też inne oddzielenie poziome i pionowe o sumie wymiaru pionowego i wysięgu co najmniej 1,2 m, z zachowaniem warunków określonych w § 223 ust. 2. Elementy okładzin elewacyjnych powinny być mocowane do konstrukcji budynku w sposób uniemożliwiający ich odpadanie w przypadku pożaru w czasie krótszym niż wynikający z wymaganej klasy odporności ogniowej dla ściany zewnętrznej, określonej w § 216 ust. 1.
Przepisy te stanowią kompleksową ramę dla projektowania i wykonawstwa budynków w Polsce, mając na celu zapewnienie jak najwyższego poziomu bezpieczeństwa pożarowego.
Podsumowanie i Zalecenia
Wybierając komin, należy dobrać go odpowiednio do specyfiki urządzenia grzewczego, zwracając uwagę na wszystkie parametry oraz cechy produktu. Warto przy tym uwzględnić klasy odporności komina, które wskazują na możliwości jego zastosowania. Określają warunki pracy kominów oraz odpowiadają na wymagania stawiane w normach i ustawach prawnych. Właściwe oznaczenie nie tylko zwiększa bezpieczeństwo, ale także zapewnia zgodność z europejskimi normami, co może zminimalizować ryzyko pożaru. Zrozumienie tych oznaczeń pozwala na świadomy wybór kominów, co jest niezwykle ważne dla ich efektywności i trwałości. Użytkownicy mogą być spokojni, że ich system kominowy działa efektywnie i jest bezpieczny.
Aby skutecznie zrozumieć oznaczenia graficzne przewodów spalinowych i wentylacyjnych, warto zacząć od najważniejszych informacji. Na rysunkach technicznych przewody spalinowe są zazwyczaj przedstawiane jako kółka z kropką, podczas gdy kanały wentylacyjne mają formę pustych kółek. Znajomość tych symboli znacząco ułatwia zarówno proces projektowania, jak i prace instalacyjne. Zgodnie z normą PN-EN 1856, szczegółowo określono, jakie symbole należy stosować, co gwarantuje zgodność z obowiązującymi standardami europejskimi. Dokumentacja techniczna dostarczana przez producentów kominów zawiera kompletny zbiór oznaczeń graficznych, co zwiększa komfort oraz poczucie bezpieczeństwa w trakcie realizacji projektów budowlanych.
