Magazyny Energii: Zastosowanie, Działanie i Opłacalność

Współczesna transformacja energetyczna opiera się na coraz szerszym wykorzystaniu odnawialnych źródeł energii, zwłaszcza instalacji fotowoltaicznych. Jednak fotowoltaika działa najefektywniej w godzinach dziennych, gdy zapotrzebowanie gospodarstwa domowego na energię często jest niskie. Wówczas rodzi się pytanie: co zrobić z nadwyżką produkcji? Odpowiedź przynoszą magazyny energii, które pozwalają na przechowywanie energii elektrycznej do czasu jej wykorzystania w bardziej sprzyjającej porze.

Magazyny energii, inaczej magazyny prądu, stają się coraz bardziej popularne na całym świecie, szczególnie w kontekście odnawialnych źródeł energii (OZE). Przewiduje się, że w niedalekiej przyszłości staną się one niemal nieodłącznym elementem każdej instalacji fotowoltaicznej. Stąd rosnące zainteresowanie wśród obecnych, jak i przyszłych prosumentów.

Czym jest magazyn energii?

Magazyn energii to urządzenie lub zestaw urządzeń, których zadaniem jest przechowywanie energii elektrycznej przyłączonej do sieci i mającej zdolność do jej dostawy. Magazyn energii nie może być źródłem energii, które będzie stanowiło obciążenie dla środowiska naturalnego. W dużym skrócie, magazyn energii jest niczym innym, jak akumulatorem lub zestawem akumulatorów, w których energia elektryczna przetwarzana jest w sposób elektrochemiczny. Najczęściej w tym celu stosowane są akumulatory litowo-jonowe, które wyróżniają się długą żywotnością i niewielką wagą.

Idea magazynowania energii ma wiele lat i sięga odkrycia zjawiska prądu elektrycznego. Pierwsze magazyny energii, takie jak elektrownie szczytowo-pompowe, zaczęto budować już w latach 90. XIX wieku. Przydomowa instalacja fotowoltaiczna oczywiście wymaga innego typu magazynu energii, dlatego też te współczesne są odpowiednio zmodyfikowane. Niemniej sam zamysł pozostał niezmienny - gromadzenie energii elektrycznej i jej przechowywanie w celu późniejszego wykorzystania.

Przydomowe magazyny energii są stosowane, gdy produkcja energii elektrycznej przekracza bieżące zapotrzebowanie, a także w celu zapewnienia stałej dostępności energii w przypadku awarii sieci energetycznej. W 2023 roku w Polsce zainstalowano ponad 100 tys. magazynów energii, co oznacza, że coraz więcej osób docenia ich rolę w optymalizacji zużycia energii i w budowie niezależności energetycznej.

Jak działają magazyny energii?

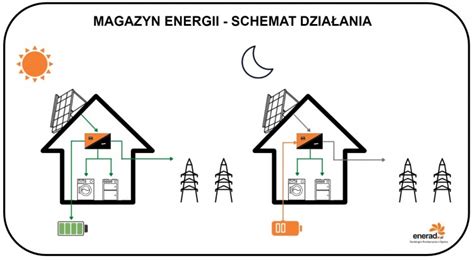

Zasada działania magazynu energii opiera się na prostym mechanizmie: przechowuje on nadwyżki energii elektrycznej wyprodukowanej przez instalację fotowoltaiczną, a następnie oddaje ją w momencie, gdy panele fotowoltaiczne nie produkują wystarczającej ilości energii - np. wieczorem, w nocy, w pochmurne dni czy w razie przerw w dostawie prądu. Taki system umożliwia maksymalne wykorzystanie wyprodukowanej energii oraz zwiększenie niezależności energetycznej.

Proces działania magazynu energii opiera się na cyklach ładowania i rozładowania. Gdy instalacja fotowoltaiczna generuje nadwyżki prądu, energia jest kierowana do magazynu. Tam przechowywana jest w akumulatorach - najczęściej litowo-jonowych - w postaci energii chemicznej. Kluczową rolę w tym procesie odgrywa inwerter (falownik hybrydowy), który przekształca prąd stały (DC) z akumulatorów na prąd przemienny (AC) wykorzystywany w domowych instalacjach. Dzięki temu proces przewodzenia prądu odbywa się płynnie i bezpiecznie.

Magazyn energii to urządzenie, które działa w połączeniu z falownikiem hybrydowym i systemem zarządzania baterią (BMS). Gdy instalacja PV produkuje więcej prądu, magazyn energii dla domu jednorodzinnego ładowany jest tą nadwyżką. Z kolei, gdy ilość energii wytwarzanej przez panele jest mniejsza niż zapotrzebowanie gospodarstwa domowego, urządzenie - poprzez falownik - oddaje ją do otoczenia. Sposób działania układu ma wpływ m.in. na żywotność baterii. Magazyn energii do domu jest (za pomocą inwertera i BMS-u) chroniony przed zbyt dużym rozładowaniem, które mogłoby doprowadzić do spadku jego wydajności.

Kluczowe komponenty systemu

Działanie magazynu energii opiera się na czterech głównych elementach:

• Akumulatory - to w nich przechowywana jest energia w postaci chemicznej. W przypadku większości domowych magazynów energii wykorzystywane są akumulatory litowo-jonowe, znane z wysokiej sprawności, długiej żywotności oraz relatywnie niewielkich rozmiarów.
• Inwerter (falownik hybrydowy) - przekształca prąd stały (DC) z akumulatorów na prąd zmienny (AC), który może zasilać urządzenia w domu.
• System zarządzania baterią (BMS) - kontroluje proces ładowania i rozładowywania akumulatorów, dbając o ich bezpieczeństwo i wydajność. Monitoruje różne parametry, takie jak napięcie, prąd, temperatura i stan naładowania, chroniąc akumulator przed nadmiernym naładowaniem, nadmiernym rozładowaniem czy przegrzaniem.
• System chłodzenia - odpowiada za utrzymanie optymalnej temperatury pracy akumulatorów.

Procesy elektrochemiczne w akumulatorach litowo-jonowych

Aby w pełni zrozumieć, jak działa magazyn energii, warto przyjrzeć się procesom zachodzącym wewnątrz akumulatora, który stanowi serce całego systemu magazynowania. W przypadku większości domowych magazynów energii wykorzystywane są akumulatory litowo-jonowe, znane z wysokiej sprawności, długiej żywotności oraz relatywnie niewielkich rozmiarów.

Faza ładowania

Gdy do akumulatora dostarczana jest energia elektryczna z instalacji fotowoltaicznej, następuje reakcja elektrochemiczna, która powoduje przemieszczanie się jonów litu z katody (bieguna dodatniego) do anody (bieguna ujemnego). W tym samym czasie, na poziomie anody dochodzi do uwolnienia elektronów. Elektrony te nie mogą przemieścić się przez elektrolit, więc podążają przez zewnętrzny obwód, co generuje przepływ prądu. W anodzie, której głównym składnikiem jest zwykle grafit, jony litu są osadzane między warstwami grafenu, gdzie są magazynowane.

Faza rozładowania

Kiedy zachodzi potrzeba zasilenia urządzeń elektrycznych w domu - na przykład po zmroku, gdy panele fotowoltaiczne nie są w stanie kumulować energii słonecznej - rozpoczyna się proces rozładowania magazynu. Podczas rozładowywania jony litu wracają z anody do katody. Proces ten, zachodzący na anodzie, powoduje uwolnienie elektronów, które - ponownie przez zewnętrzny obwód - kierowane są do odbiorników, takich jak oświetlenie, lodówka czy pompa ciepła. To właśnie wtedy energia zgromadzona w magazynie zostaje przekształcona na użyteczną energię elektryczną.

Pomiędzy anodą i katodą znajduje się elektrolit - substancja chemiczna zdolna do przewodzenia prądu, przez którą przebiega transport jonów. Dodatkowo, separator (porowaty materiał nasączony elektrolitem) jest umieszczony pomiędzy elektrodami, aby mechanicznie je rozdzielić i zapobiegać zwarciu ogniwa, jednocześnie umożliwiając transport jonów.

Warto zaznaczyć, że to, jak wygląda konwersja zmagazynowanej energii oraz jak efektywnie przebiega cały proces, zależy nie tylko od samego rodzaju akumulatora, ale również od zastosowanej technologii zarządzania jego pracą. Systemy zarządzające bateriami kontrolują m.in. moduły akumulatorowe.

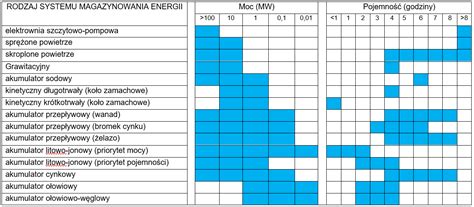

Rodzaje magazynów energii i ich technologie

Magazyny energii, choć mogą się wydawać dość jednorodne z perspektywy użytkownika, w rzeczywistości występują w kilku różnych wariantach, zależnych głównie od zastosowanej technologii magazynowania.

Magazyny energii AC vs. DC

Istnieją dwa główne rodzaje magazynów energii stosowane w fotowoltaice: magazyny prądu stałego (DC) oraz magazyny prądu przemiennego (AC).

• Magazyny DC są obecnie popularniejsze, zwłaszcza w nowych instalacjach fotowoltaicznych. W takim magazynie energii dochodzi do bezpośredniej współpracy z falownikiem hybrydowym, a prąd z paneli słonecznych jest przekazywany bezpośrednio do magazynu, a następnie oddawany do sieci przemiennego napięcia. Cała konstrukcja jest prostsza, a jej wdrożenie wiąże się z niższymi kosztami, ponieważ dzieli wspólny inwerter z instalacją fotowoltaiczną. System z magazynem DC jest prostszy, bo w obrębie tego systemu tylko raz przekształca się prąd ze stałego na przemienny. Magazyn DC musi mieć baterie wysokonapięciowe (kilkaset V), ładowane bezpośrednio przez fotowoltaikę.
• Magazyny AC działają na zasadzie przetwarzania energii z prądu stałego na prąd przemienny, który następnie jest przekazywany do sieci energetycznej. Magazyny AC są stosunkowo nowe na rynku i wykorzystuje się je głównie w większych instalacjach. Są bardziej zaawansowane technologicznie, zachowują dużą niezależność od systemu i posiadają większe pojemności. Magazyn AC wymaga dwóch inwerterów - jednego do fotowoltaiki i drugiego do akumulatora (specjalnego rodzaju inwertera hybrydowego). Jest bardziej "samodzielny" i łatwiej go podłączyć do istniejącej instalacji. Magazyn AC ładuje baterie niskonapięciowe prądem z gniazdka, wcześniej przekształcając prąd przemienny na stały.

Podsumowując, jeśli nie masz jeszcze instalacji fotowoltaicznej, wybierz DC - będzie taniej. Jeśli masz już instalację fotowoltaiczną, wybierz AC - ponieważ nie za bardzo masz inne wyjście. Jeśli w ogóle nie chcesz, albo nie możesz mieć instalacji fotowoltaicznej, również musisz wybrać AC.

Zastosowanie magazynów energii

Magazynowanie energii to proces, z którego coraz częściej korzystają zarówno przedsiębiorstwa, sieci energetyczne, jak i właściciele domów jednorodzinnych.

Domy jednorodzinne

Właściciele domów jednorodzinnych to największy beneficjent tych rozwiązań. Instalując w nich magazyny energii dla prosumentów obsługiwane przez inwertery hybrydowe, mogą oni przechowywać nadwyżki mocy, wykorzystać zmagazynowaną energię nocą, a także jako backup, gdy na danym obszarze występują zaniki zasilania urządzeń elektrycznych. Warto w tym miejscu podkreślić modularność magazynu energii. Dzięki niej, mając np. większą instalację PV, można wykorzystać nadwyżkę prądu z fotowoltaiki zgodnie ze swoimi potrzebami.

Przemysł

Nowoczesne magazyny energii mogą być też wykorzystywane w zakładach przemysłowych, zapewniając niezależność energetyczną dla podstawowych urządzeń, systemów oświetlenia, a także systemów przeznaczonych do ich obsługi oraz sterowania. Przykładem są firmy produkcyjne, w przypadku których zmagazynowana energia w katodzie i elektrodzie pozwoli np. oświetlić halę (jako zasilanie awaryjne). Firmy, które wdrażają magazyny, mogą ograniczać emisję dwutlenku węgla oraz obniżyć koszty energii w szczycie.

Sieci energetyczne

To kolejny przykład infrastruktury, w której zastosowanie magazynu energii jest szczególnie przydatne. Urządzenia te wykorzystuje się w celu m.in. równoważenia podaży i popytu. Tym samym przechowywanie nadwyżek energii pozwala ustabilizować popyt na nią, zwłaszcza w godzinach szczytu, kiedy to prąd z sieci elektrycznej jest najdroższy. W podobny sposób działają m.in. elektrownie szczytowo-pompowe.

Korzyści z posiadania magazynu energii

Posiadanie przydomowego magazynu energii bez dwóch zdań przynosi wiele korzyści, nie tylko w kontekście wykorzystania energii z fotowoltaiki:

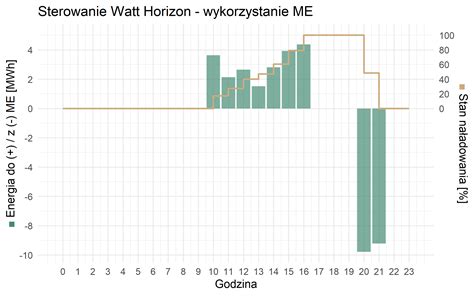

• Zwiększenie autokonsumpcji - magazyn energii pozwala na wykorzystanie do 100% energii wyprodukowanej przez Twoją instalację fotowoltaiczną. Zamiast sprzedawania nadwyżek prądu z fotowoltaiki do sieci po niższej cenie i odkupywania jej np. wieczorem po wyższej, można zmagazynować energię w baterii i wykorzystać ją "dla siebie".
• Uniezależnienie od sieci energetycznej - dzięki magazynowi energii nie będziesz uzależniony od dostaw prądu z sieci, co jest szczególnie ważne w przypadku awarii lub przerw w dostawach. Dobrze skonfigurowany magazyn energii pozwala automatycznie przełączyć się na zasilanie awaryjne, podtrzymując działanie kluczowych urządzeń (np. lodówki, routera, systemów alarmowych).
• Oszczędności na rachunkach za prąd - wykorzystując zgromadzoną energię, zmniejszysz ilość prądu pobieranego z sieci, co przełoży się na niższe rachunki. Inwestycja w magazyn energii staje się coraz bardziej opłacalna, zwłaszcza w kontekście rosnących cen energii elektrycznej i wprowadzenia systemu net-billingu, który zachęca prosumentów do zwiększenia autokonsumpcji.
• Stabilizacja sieci - magazyny energii pomagają stabilizować sieć energetyczną, co jest istotne w kontekście rosnącego udziału odnawialnych źródeł energii. Ograniczają straty energii w sieci elektroenergetycznej, które wynikają z różnic między produkcją a zużyciem prądu.
• Ograniczenie emisji CO2 i zrównoważony rozwój - posiadając magazyn energii, przyczyniasz się do zmniejszenia emisji gazów cieplarnianych i poprawy jakości powietrza, zwiększając tym samym wykorzystanie energii z odnawialnych źródeł i zmniejszając skalę wydobywania paliw kopalnych.
• Większa gęstość energii - nowoczesne ogniwa charakteryzuje coraz wyższa gęstość energii. Oznacza to, że użytkowanie energii elektrycznej zmagazynowanej w akumulatorze nie wymaga już tak dużej ilości dostępnego miejsca.
• Modularność magazynu energii - możliwość doboru rodzajów magazynów energii do własnych potrzeb, z ogniwami zapewniającymi wyższą sprawność, niezawodność i niską cenę.
• Odpowiedź na wyłączanie się instalacji fotowoltaicznych - w Polsce występuje problem wyłączania się instalacji fotowoltaicznych ze względu na zbyt duże napięcie w sieci, zwłaszcza w sezonie letnim. Magazyn energii pozwala fotowoltaice wciąż pracować i ładować akumulator.

Wady i ograniczenia magazynów energii

Mimo licznych zalet, rozwój magazynowania energii wciąż natrafia na pewne trudności:

• Wysokie koszty początkowe - opłacalność magazynów energii wciąż jest definiowana przez ich wysokie koszty, choć sytuacja poprawia się dzięki programom dotacyjnym, takim jak "Mój Prąd 6.0".
• Złożony dobór - wybór magazynu energii nie jest prosty. Właściwości konkretnej anody, katody i elektrolitu mogą być nieznane wielu osobom, stąd nadal liczy się tu opinia fachowca.
• Wymagany odpowiedni falownik - autokonsumpcja energii wytworzonej w instalacji PV wymusza dobór odpowiedniego falownika, który przetworzy prąd stały w prąd zmienny.
• Ograniczenia w zasilaniu niektórych urządzeń - magazyn energii nigdy nie będzie w stanie przez dłuższy czas zasilać elektrycznego ogrzewania. Małe pojemności domowych magazynów energii nie pozwolą naładować samochodu elektrycznego od zera do 100%.

Jak dobrać magazyn energii?

Wybór magazynu energii na potrzeby własne nie jest prostym wyborem „z katalogu” - wymaga uwzględnienia kilku istotnych aspektów technicznych oraz indywidualnego stylu życia domowników.

Kluczowe parametry

• Pojemność - kluczowym parametrem jest pojemność magazynu, która powinna być dostosowana do dziennego lub maksymalnie dwudniowego zużycia energii elektrycznej w gospodarstwie domowym. Dla wielu domów jednorodzinnych optymalna pojemność mieści się w przedziale od 5 do 15 kWh - w zależności od liczby mieszkańców, rodzaju używanych urządzeń. Zbyt mały magazyn szybko się napełni, a zbyt duży może nie być w pełni wykorzystywany, co przełoży się na wyższy koszt jednostkowy.
• Moc - określa, z jaką mocą można ładować lub rozładowywać akumulator. Z tych parametrów wynika prędkość ładowania (C-rate), która jest ilorazem pojemności i mocy. C-rate 1 oznacza, że cały magazyn można naładować od 0 do 100% w jedną godzinę.
• Profil zużycia energii - istotne jest również wykonanie analizy profilu zużycia energii, czyli tego, kiedy i ile prądu zużywamy. Jeżeli większość zapotrzebowania przypada na godziny wieczorne lub nocne, warto zainwestować w większy magazyn. Jeśli dom ma stały, zrównoważony pobór energii w ciągu dnia, magazyn nie musi być bardzo pojemny.
• Wielkość instalacji fotowoltaicznej - pojemność magazynu powinna być dostosowana do mocy zainstalowanych paneli. Im większa moc instalacji PV, tym większa produkcja energii, a co za tym idzie - możliwość zgromadzenia jej w magazynie.
• Warunki techniczne - jakość i sprawność akumulatorów, poziom ich naładowania oraz temperatura otoczenia. Zbyt niskie lub zbyt wysokie temperatury mogą wpływać na efektywność pracy ogniw, dlatego nowoczesne systemy wyposażone są w czujniki i układy zabezpieczające.
• Dostępna przestrzeń - niektóre magazyny energii wymagają znacznej powierzchni do montażu. Montaż przydomowego magazynu energii najczęściej realizowany jest wewnątrz domu (garaż, piwnica, kotłownia, strych), gdzie panują optymalne warunki temperaturowe (20-30 stopni Celsjusza).
• Budżet - ceny magazynów energii różnią się w zależności od technologii i pojemności.

Koszty i opłacalność magazynu energii

Koszt magazynu energii zależy przede wszystkim od jego pojemności, technologii zastosowanych akumulatorów, producenta oraz dodatkowych funkcji, takich jak zasilanie awaryjne czy integracja z aplikacją mobilną. Dla domów jednorodzinnych najczęściej wybierane są magazyny o pojemności 5-10 kWh, których cena waha się zazwyczaj od 15 000 do 30 000 zł brutto. Systemy o większej pojemności (np. 15-20 kWh) mogą kosztować nawet 40 000-60 000 zł. Dołożenie funkcji zasilania awaryjnego oznacza dalsze koszty w wielkości od 8 000 do 12 000 zł, a czasami sporo więcej, w zależności od wymaganego zakresu prac.

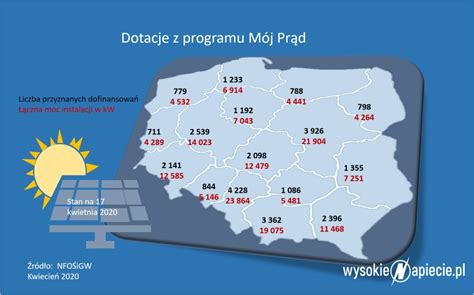

Warto jednak pamiętać, że inwestycję tę można obniżyć dzięki dotacjom. W 2023 roku najważniejszą dotacją, która w kosztach kwalifikowanych uwzględnia magazyny energii, jest program "Mój Prąd 5.0" (obecnie "Mój Prąd 6.0"). W jego ramach można otrzymać do 16 000 zł (maksymalnie 50% ceny zakupu i montażu magazynu energii). Sam program pozwala na uzyskanie do 58 000 zł dotacji na rozbudowę mikroinstalacji fotowoltaicznych i na dodatkowe urządzenia zwiększające autokonsumpcję.

Dzięki dostępnym dotacjom oraz uldze termomodernizacyjnej okres zwrotu z inwestycji jest obecnie wyjątkowo krótki. Inwestycja w magazyn energii staje się coraz bardziej opłacalna, zwłaszcza w kontekście rosnących cen energii elektrycznej i wprowadzenia systemu net-billingu, który zachęca prosumentów do zwiększenia autokonsumpcji energii, co bezpośrednio przekłada się na korzyści finansowe.

Magazyny energii są opcją najbardziej opłacalną dla osób, które nie mogą korzystać z autokonsumpcji, np. w domu przebywają jedynie wczesnym rankiem i wieczorami.

Trwałość i przyszłość magazynów energii

Żywotność magazynu energii zależy od liczby pełnych cykli ładowania, czyli na jego trwałość wpływa sposób jego używania. Nowoczesne akumulatory litowo-jonowe cechują się długą żywotnością, często sięgającą nawet kilku tysięcy cykli ładowania i rozładowania. W przypadku baterii litowo-jonowych LFP, żywotność wynosi od 15 do 20 lat. Wszystko wskazuje na to, że wraz z upływem kolejnych lat magazyn energii do zasilania urządzeń elektrycznych stanie się komponentem o zwiększonej żywotności i pojemności.

Trendy technologiczne

• Rozwój LFP (litowo-żelazowo-fosforanowe ogniwa): Akumulatory LFP cieszą się rosnącą popularnością ze względu na stabilność termiczną, długą żywotność oraz bezpieczeństwo użytkowania. Używa się ich przede wszystkim do zastosowań stacjonarnych, w których wysoka trwałość i niska degradacja ogniw mają kluczowe znaczenie.
• Magazyny przepływowe: Wykorzystują innowacyjne elektrolity do przechowywania energii, co umożliwia skalowanie pojemności magazynu poprzez zmianę objętości elektrolitu. Ich zaletą jest możliwość długotrwałego przechowywania energii oraz niemal nieograniczona liczba cykli ładowania i rozładowania, która przewyższa akumulatory litowo-jonowe i poprawia efektywność wykorzystania energii.
• Integracja ze smart grid: Nowoczesne instalacje magazynów energii są coraz częściej integrowane ze smart grid, czyli inteligentnymi sieciami energetycznymi. Pozwala to na dynamiczne zarządzanie przepływem energii, optymalizację wykorzystania OZE oraz zwiększenie elastyczności systemu, co jest kluczowe w kontekście zmienności produkcji energii z odnawialnych źródeł. Smart Grid wspiera również takie rozwiązania jak zasilanie awaryjne i ogranicza koszty magazynu energii, a także poprawia autokonsumpcję i stabilizację sieci.
