Profesjonalne zestawy do pomiaru ciśnienia i wydajności hydrantów są kluczowymi narzędziami dla firm serwisowych, inspektorów ochrony przeciwpożarowej oraz zarządców obiektów, zapewniającymi bezpieczeństwo i zgodność z obowiązującymi normami. Urządzenia te są zaprojektowane do precyzyjnego i dokładnego badania parametrów hydraulicznych hydrantów, co jest niezbędne do oceny ich sprawności w instalacjach przeciwpożarowych.

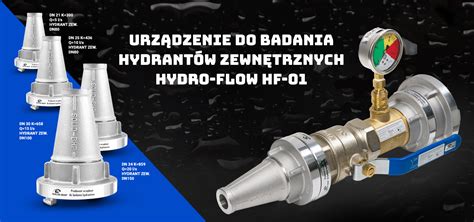

Tester Hydrantów Wewnętrznych i Zewnętrznych: Hydro-Check HC-01 i Hydro-Flow HF-01
Zestaw Hydro-check HC-01 i Hydro-flow HF-01 to profesjonalne i atestowane rozwiązanie przeznaczone do pomiaru ciśnienia i wydajności hydrantów wewnętrznych i zewnętrznych o średnicach od DN25 do DN150. Urządzenie wykonane jest z wysokiej jakości materiałów odpornych na wilgoć oraz wodę, co gwarantuje jego trwałość i niezawodność w trudnych warunkach terenowych.
Kluczowe Cechy i Parametry
- Zastosowanie: Pomiary ciśnienia i wydajności hydrantów wewnętrznych (DN25, DN33, DN52, ZH52) oraz zewnętrznych (DN25 - DN150). Idealny do przeglądów okresowych, badań odbiorowych i kontroli instalacji przeciwpożarowych.
- Manometry: Urządzenie wyposażone jest w wysokiej klasy manometry glicerynowe z rurką Bourdona (Ø 63 mm) o zakresie 0-16 bar i klasie dokładności 1.6 (zgodnie z EN 837-1).
- Dysze Pomiarowe: Posiada wysokiej klasy dysze pomiarowe oraz korpusy-kolektory o przebadanym i wyznaczonym laboratoryjnie współczynniku K. Wartość współczynnika K dyszy pomiarowej jest udokumentowana, co zapewnia wysoką dokładność wyników wydajności i ciśnienia. Dysze produkowane są z zachowaniem wysokiej dokładności wymiarów i kształtów (zgodnie z normą ISO 2768-1, klasa tolerancji m).
- Materiały: Korpusy-kolektory (DN25, DN52) wykonane są ze stopu mosiądzu i aluminium, odpornego na ciśnienie do 16 bar. Nasady aluminiowe DN25 GW/GZ oraz DN52 GW.
- Elastyczność: Zestaw zapewnia szybkie i powtarzalne pomiary parametrów hydraulicznych, niezbędnych do oceny sprawności hydrantu i całej sieci wodnej.
Zgodność z Normami i Przepisami Prawnymi
Urządzenia HC-01 i HF-01 umożliwiają wykonanie pomiarów wydajności i ciśnienia hydrantów wewnętrznych i zewnętrznych w oparciu o następujące normy i rozporządzenia:
- PN-EN 671-1:2012
- PN-EN 671-3:2002
- PN-EN 671-2:2012
- PN-B-02865:1997
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 r. w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
Certyfikaty i Atesty
Prezentowany sprzęt pomiarowy wyróżnia się szeregiem certyfikacji, co podkreśla jego profesjonalny charakter i zgodność z najwyższymi standardami:
- Zarejestrowane w Urzędzie Patentowym RP.
- Opinia techniczna wydana przez LABORATORIUM INSTYTUTU INŻYNIERII CIEPLNEJ I PROCESOWEJ WYDZIAŁU MECHANICZNEGO POLITECHNIKI KRAKOWSKIEJ.
- Certyfikacja i świadectwo ekspertyzy Głównego Urzędu Miar.

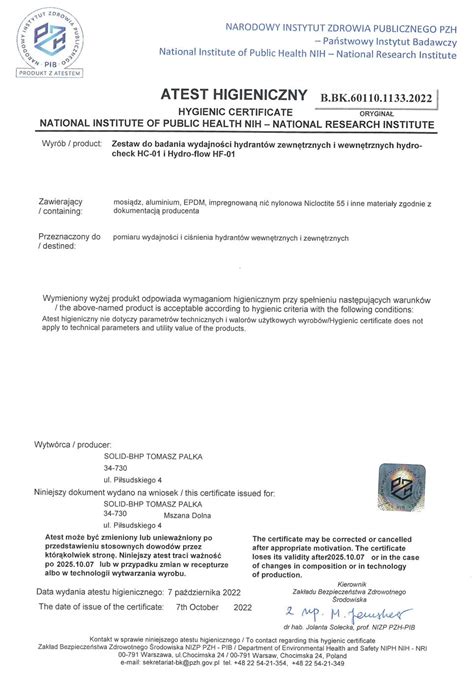

- ATEST PZH Narodowego Instytutu Zdrowia Publicznego.
- Świadectwo ekspertyzy akredytowanego Centralnego Laboratorium Urzędu Dozoru Technicznego.
- Badania przeprowadzone przez Laboratorium Telemetrii i Przepływu Okręgowego Urzędu Miar w Krakowie.
- Posiada Rekomendacje Stowarzyszenia Pożarników Polskich.
- ŚWIADECTWO KONTROLI METROLOGICZNEJ z odniesieniem do manometru i przepływomierza wzorcowanego w laboratoriach akredytowanych przez PCA i Okręgowym Urzędzie Miar w Krakowie.
Zawartość Zestawu HC-01/HF-01
Kompletny zestaw zawiera:
- Korpus-kolektor DN25 ze stopu mosiądzu i aluminium (1 szt.).
- Korpus-kolektor DN52 ze stopu mosiądzu i aluminium (1 szt.).
- Manometr z rurką Bourdona 0-16 bar, kl. 1,6 - przyłącz dolny (1 szt.).
- Nasada aluminiowa DN25 GW (1 szt.).
- Nasada aluminiowa DN25 GZ (1 szt.).
- Wąż płasko składany powlekany, wzmocniony, kolor pomarańczowy lub biały, długość ok. 1,4 m.
- Przełączniki 25/52 (1 szt.).
- Komplet wzorcowanych dysz pomiarowych do hydrantów wewnętrznych (np. DN9 K42, DN12 K64, multiFLOW DN13 K106, K85, K45).
- Cztery wzorcowane dysze pomiarowe do hydrantów zewnętrznych (np. DP21 Q=5 dm³/s, DP25 Q=10 dm³/s, DP30 Q=15 dm³/s, DP34 Q=20 dm³/s).
- Nasada DN52 GW 1 1/2 cala (1 szt.).
- Przełączniki 75/52 (1 szt.).
- Instrukcja obsługi urządzenia, karta wydajności dysz pomiarowych, deklaracja producenta, karty badania dyszy pomiarowej, certyfikat autoryzacji.
- Solidna skrzynka transportowa z ABS i Poliwęglanu z ergonomiczną aluminiową rączką (1 szt.).
Urządzenie HYDRO-TEST IN firmy BIATECH
Firma BIATECH, lider w branży bezpieczeństwa przeciwpożarowego, oferuje również urządzenie HYDRO-TEST IN, specjalizujące się w serwisowaniu i sprawdzaniu wydajności hydrantów wewnętrznych DN25, DN33, DN52. Urządzenie to, stworzone we współpracy z Wydziałem Mechanicznym Politechniki Białostockiej, wykorzystuje zaawansowaną metodę pomiarową.
Charakterystyka i Wyposażenie HYDRO-TEST IN
- Metoda Pomiaru: Technika pomiaru oparta jest na metodzie zwężkowej, wykorzystującej kryzy, dysze i dysze Venturiego, co jest powszechnie stosowaną praktyką laboratoryjną i przemysłową.
- Manometry: Współpracuje z manometrami z wypełnieniem standardowym i glicerynowym (do 1.6 MPa).
- Zgodność: Pomiary wykonywane za jego pomocą są zgodne z obowiązującymi normami i przepisami prawnymi.
- Elementy: Korpus uniwersalny 40 z szybkozłączem, zestaw kryzowanych dysz testowych (4 szt.), adaptery 25/52, węże 25/52, nasady 25GW, 25GZ, 52GW, 52GZ.
- Dokumentacja: Dokumentacja techniczno-ruchowa, deklaracja zgodności, świadectwo wzorcowania kryzowanych dysz testowych i manometru (ważne 12 miesięcy).
Dodatkowe Informacje i Akcesoria
Zestaw do badania hydrantów jest kompletny i gotowy do użycia, bez konieczności stosowania dodatkowych narzędzi. Można nim badać hydranty wewnętrzne i zewnętrzne o różnych średnicach, od DN25 do DN150. Dla usprawnienia pracy, dostępne są sugerowane akcesoria dodatkowe (płatne oddzielnie):
- Elektroniczne testery hydrantów (FLOW TEST FT-01, FT-02, FT-03, FT-04, w tym z aplikacją smartSOLID).
- Oprogramowanie komputerowe hydroserwis.
W myśl Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia 20 czerwca 2007 r., urządzenia pomiarowe takie jak testery hydrantów nie wymagają certyfikatu CNBOP, gdyż nie są podręcznym sprzętem gaśniczym, a jedynie narzędziami kontrolno-pomiarowymi.
