Konstrukcja syren alarmowych OSP

Syrena alarmowa, kluczowy element wyposażenia jednostek Ochotniczej Straży Pożarnej (OSP) i Państwowej Straży Pożarnej (PSP), pełni fundamentalną rolę w systemie ostrzegania o zagrożeniach. Jej konstrukcja i zasada działania ewoluowały na przestrzeni lat, dostosowując się do postępu technologicznego i zmieniających się potrzeb.

Budowa i zasada działania syren elektrycznych

Podstawowa konstrukcja syreny alarmowej typu stacjonarnego, często montowanej na dachach remiz, opiera się na silniku elektrycznym współpracującym z wirnikiem. Silnik ten, zazwyczaj trójfazowy, asynchroniczny, klatkowy, o mocy od 1,5 kW do 5,5 kW (w zależności od modelu), napędza wirnik. Wirnik ten ma kształt walca otwartego, z wyciętymi na jego powierzchni bocznej okienkami. Umieszczony jest w obudowie o podobnej konstrukcji.

Zasada działania syreny nawiązuje do mechanizmu pompy odśrodkowej. Powietrze jest zasysane poosiowo z górnej części wirnika, a następnie, dzięki jego obrotom, wyrzucane przez kwadratowe otwory znajdujące się zarówno w wirniku, jak i w nieruchomej obudowie. Kluczowym elementem mechanizmu jest synchronizacja otworów w wirniku i obudowie, które cyklicznie się pokrywają, umożliwiając przepływ powietrza i generowanie dźwięku.

Wysokość i zasięg wydobywanego dźwięku są ściśle powiązane z liczbą i wielkością tych okienek w wirniku i obudowie. Parametry te stanowią tajemnicę handlową poszczególnych producentów. Do efektywnego wydobycia dźwięku niezbędne są bardzo wysokie obroty wirnika.

Cechy konstrukcyjne syren stacjonarnych

Syreny stacjonarne, przeznaczone zazwyczaj do montażu na dachu, charakteryzują się solidną konstrukcją zapewniającą niezawodność działania w warunkach zewnętrznych. Obudowa typu zamkniętego chroni wewnętrzne mechanizmy przed wilgociącią i zabrudzeniem. Od góry syrena jest często osłonięta blaszanym daszkiem w kształcie stożka, który nie tylko chroni przed opadami atmosferycznymi, ale także zapobiega rozpraszaniu fali głosowej.

Agregat głosowy, czyli główny element generujący dźwięk, jest zazwyczaj wykonany ze stopu AK-63, a jego konstrukcja jest chroniona siatką drucianą, która zapobiega uszkodzeniom mechanicznym oraz dostawaniu się ptactwa do wnętrza urządzenia.

Cały zespół spoczywa na spawanej konstrukcji nośnej, wykonanej z kątownika, co zapewnia stabilność montażu. Ważnym aspektem dla projektantów i instalatorów jest zabezpieczenie miejsca montażu przed wibracjami generowanymi przez pracujące urządzenie.

Syreny ręczne - alternatywa mechaniczna

Oprócz elektrycznych syren stacjonarnych, w użyciu pozostają również syreny ręczne. Są to urządzenia przenośne, w których korpusie wbudowana jest przekładnia zębata, zazwyczaj planetarna. Na zewnątrz wyprowadzony jest kruciec, do którego mocowana jest korba z drewnianą rękojeścią. Obsługa takiej syreny polega na jej oparciu na twardym podłożu i energicznym kręceniu korbą.

Konstrukcyjnie syrena ręczna działa na zasadzie dmuchawy odśrodkowej. Wirnik z łopatkami, równoległymi do osi obrotu, zasysa powietrze poosiowo. Rozpędzone odśrodkowo powietrze jest następnie wypychane przez otwory w ścianie wirnika i nieruchomej osłonie. Regularne pokrywanie się tych otworów generuje impulsy dźwiękowe. W mniejszych jednostkach OSP można spotkać takie "zabytkowe" syreny, które były używane w czasach braku zasilania elektrycznego.

Aspekty akustyczne i zasięg syren

Kluczowym elementem skuteczności syreny alarmowej jest jej akustyka. Ważną rolę odgrywa głośność, która musi być wystarczająca, aby dźwięk był słyszalny nawet w hałaśliwym otoczeniu i na duże odległości. Typowe natężenie głosu dla syren stacjonarnych wynosi około 70 dB w określonej odległości.

Syreny emitują charakterystyczny dźwięk, łatwo rozpoznawalny i odróżnialny od innych dźwięków otoczenia, co ma na celu szybkie przyciągnięcie uwagi i ostrzeżenie o zagrożeniu.

Niektóre syreny mogą emitować sekwencje dźwięków o różnej tonacji lub interwałach czasowych, co może służyć do kodowania informacji o rodzaju zagrożenia. Optymalna częstotliwość dźwięku jest dobierana pod kątem maksymalnej skuteczności w przyciąganiu uwagi.

Zasięg dźwięku syreny strażackiej może się różnić w zależności od mocy urządzenia, warunków atmosferycznych, topografii terenu i obecności przeszkód. Zazwyczaj wynosi on od kilkuset do kilku tysięcy metrów. W warunkach miejskich, z licznymi budynkami, zasięg może być ograniczony w porównaniu do terenów otwartych.

Współczesne systemy alarmowania i powiadamiania

Współczesne technologie wprowadzają nowe rozwiązania w zakresie systemów alarmowania strażaków i powiadamiania ludności. Chociaż tradycyjne syreny nadal pełnią ważną funkcję, coraz częściej uzupełniane są nowoczesnymi systemami.

Systemy oparte na technologii GSM

Obecnie popularne są systemy alarmowania wykorzystujące moduły GSM. Powiadamianie odbywa się poprzez wiadomości SMS lub połączenia telefoniczne do zaprogramowanych numerów strażaków. Systemy takie jak DSP 50 integrują stację bazową, terminal, stację obiektową i dodatkowo pagery.

Zalety systemów GSM:

• Wszyscy zaprogramowani strażacy otrzymują powiadomienie jednocześnie, niezależnie od możliwości usłyszenia syreny (np. podczas złych warunków pogodowych czy braku prądu).
• Powiadomienia trafiają na prywatne telefony komórkowe, co jest wygodną formą alarmowania.

Wady systemów GSM:

• Wiadomość SMS nie zawsze zostanie odczytana na czas, zwłaszcza w nocy, gdy sygnał powiadomienia może być zbyt cichy.
• W przypadku powiadamiania sekwencyjnego (kolejne połączenia do zaprogramowanych numerów), zanim alarm dotrze do ostatniej osoby, jednostka może być już gotowa do wyjazdu.

Rozwiązaniem jest system powiadamiania, który realizuje połączenia do wszystkich członków jednostki jednocześnie, a nie sekwencyjnie. Usługi takie oferowane są przez firmy zewnętrzne i mogą stanowić skuteczne uzupełnienie tradycyjnych metod alarmowania.

Nowoczesny System Ostrzegania i Alarmowania PSP

W ramach programu „Odporność na kryzys - optymalizacja infrastruktury służb państwowych odpowiedzialnych za bezpieczeństwo” Komenda Główna PSP realizuje projekt „Rozbudowa systemu ostrzegania i alarmowania”, finansowany z funduszy Krajowego Planu Odbudowy i Zwiększania Odporności.

Celem projektu jest stworzenie jednolitego systemu ostrzegania i alarmowania na bazie jednostek ochrony przeciwpożarowej. System ten budowany jest w 4060 lokalizacjach na terenie całego kraju.

Kluczowe cechy nowego systemu:

• Skrócona droga alarmowania: Operator loguje się do specjalnej aplikacji, wybiera na cyfrowej mapie syrenę lub grupę syren, a aplikacja automatycznie wysyła polecenie przez sieć telekomunikacyjną LoRaWAN.
• Odporność na zakłócenia: Sieć LoRaWAN jest rozproszona, co oznacza, że awaria pojedynczej stacji bazowej nie unieruchamia całego systemu.
• Bezpośrednia komunikacja z syrenami: Każda syrena wyposażona w minikomputer i moduł radiowy odbiera komendy bezpośrednio z centrali.
• Informacja zwrotna: Syrena po uruchomieniu może odesłać sygnał potwierdzający do centrali. System automatycznie zgłosi alert o możliwej awarii urządzenia.
• Wykrywanie usterek: Platforma może regularnie sprawdzać stan wszystkich urządzeń, umożliwiając szybkie wykrywanie i naprawę usterek.
• Dostęp online: W przypadku niesłyszalności syreny, platforma automatycznie opublikuje komunikat o zagrożeniu w Internecie przez publiczne API, udostępniając informację do odczytu przez aplikacje mobilne.

Projekt zakłada również edukację społeczeństwa w zakresie sygnałów alarmowych, instalacji oficjalnych aplikacji alarmowych oraz wiedzy o tym, jak reagować na poszczególne komunikaty.

Podsumowanie roli syren w systemie bezpieczeństwa

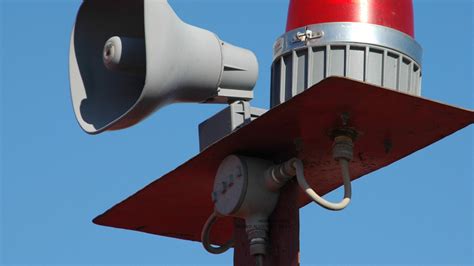

Syreny strażackie, zarówno te tradycyjne, mechaniczne, jak i nowoczesne elektroniczne, pozostają niezastąpionym narzędziem w systemie bezpieczeństwa. Ich głównym celem jest szybkie i skuteczne powiadamianie o zagrożeniach, mobilizowanie strażaków do akcji ratowniczych oraz ostrzeganie ludności.

Właściwa akustyka, odpowiedni zasięg, niezawodność działania oraz integracja z nowoczesnymi systemami powiadamiania to kluczowe czynniki wpływające na skuteczność syren w zapewnianiu bezpieczeństwa życia i mienia.
