Mapa Zasadnicza: Oznaczenia Sieci Uzbrojenia Terenu i Symbolika Hydrantów

Mapa zasadnicza to podstawowa mapa należąca do Państwowego Zasobu Geodezyjnego i Kartograficznego, opracowana dla terenu całej Polski. Jest to wielkoskalowe opracowanie geodezyjno-kartograficzne, które zawiera informacje o przestrzennym rozmieszczeniu gruntów, budynków, dróg i innych obiektów, a także - co jest kluczowe dla inwestorów - o uzbrojeniu terenu, czyli o wszystkich sieciach i instalacjach biegnących przez dany obszar. Mapa zasadnicza to pierwszy dokument, który pozwala precyzyjnie określić najważniejsze uwarunkowania prawne i przestrzenne na działce. Dzięki niej możliwe jest m.in. sprawdzenie przebiegu granic, usytuowania sąsiednich budynków, lokalizacji sieci uzbrojenia terenu czy warunków zabudowy.

Podstawy Prawne i Obowiązujące Przepisy

Rozporządzenie w sprawie oznaczeń geodezyjnych na mapie zasadniczej stanowi kluczowy akt prawny regulujący sposób przedstawiania obiektów i informacji na mapach geodezyjnych w Polsce. Dokument ten określa standardy graficzne, symbole oraz zasady reprezentacji elementów terenowych, zapewniając jednolitość i czytelność map zasadniczych w całym kraju. Rozporządzenie w sprawie bazy danych obiektów topograficznych oraz mapy zasadniczej zostało wydane przez Ministra Administracji i Cyfryzacji na podstawie ustawy Prawo geodezyjne i kartograficzne.

Obecnie obowiązujące rozporządzenie z dnia 2 kwietnia 2021 r. oraz opublikowane 28 lipca 2021 r. Rozporządzenie Ministra Rozwoju i Technologii w sprawie geodezyjnej ewidencji sieci uzbrojenia terenu (Dz.U. 2021, poz. 374) zastąpiło dotychczasowe przepisy z 2015 r. Aktualizacja rozporządzenia w 2021 roku wprowadziła istotne zmiany, wymagające od geodetów i innych specjalistów aktualizacji wiedzy i dostosowania procedur do nowych wymagań. Przepisy zakładają, że starostwa powiatowe będą mieć czas do końca 2022 r. na dostosowanie bazy do nowych regulacji, a Główny Geodeta Kraju nadzoruje ten proces i zapewnia spójność danych na poziomie krajowym. Rozporządzenie w sprawie oznaczeń geodezyjnych na mapie zasadniczej to nie tylko techniczny dokument dla specjalistów, ale także istotny element systemu informacji o przestrzeni, który wpływa na jakość planowania i zarządzania przestrzenią w naszym kraju. Zasady tworzenia mapy zasadniczej i mapy do celów projektowych regulują głównie wspomniane przepisy oraz Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 9 listopada 2011 r. w sprawie standardów technicznych wykonywania geodezyjnych pomiarów sytuacyjnych i wysokościowych.

Skala i Zastosowanie Mapy Zasadniczej

Mapa zasadnicza przedstawia aktualne dane zgromadzone w państwowym zasobie geodezyjnym. Jej podstawową skalą jest 1:500, co zapewnia dużą szczegółowość - szczególnie ważną w obszarach miejskich. W zależności od potrzeb stosuje się również skale 1:1000, 1:2000 lub 1:5000. Jeśli planujesz prace związane z projektowaniem budynków lub zagospodarowaniem działki, najlepiej korzystać z mapy w skali 1:500. W niektórych sytuacjach - na przykład przy składaniu wniosku o wydanie decyzji o warunkach zabudowy (WZ) - urząd może wymagać dostarczenia mapy zasadniczej obejmującej trzykrotną szerokość frontu działki, w tym celu stosuje się mapę w skali 1:1000. Front działki musi być na niej jednoznacznie oznaczony, a całość powinna obejmować również sąsiednie tereny, które mogą mieć wpływ na sposób zabudowy. Taka mapa służy do przeprowadzenia analizy urbanistycznej przez urząd.

Mapa zasadnicza znajduje zastosowanie zarówno na poziomie lokalnym, jak i krajowym, w celach ewidencyjnych, planistycznych, gospodarczych i strategicznych. Jest często punktem wyjścia dla projektanta, umożliwiając wstępną analizę terenu inwestycji, ocenę dostępności mediów oraz zaplanowanie układu zabudowy możliwie najniższym kosztem. Architekt może dzięki niej precyzyjnie określić, gdzie najlepiej usytuować budynek - np. halę, dom lub obiekt usługowy - z uwzględnieniem granic działki, przebiegu sieci, ukształtowania terenu oraz sąsiedztwa.

Mapa Zasadnicza a Mapa Ewidencyjna - Kluczowe Różnice

Mapa zasadnicza różni się od mapy ewidencyjnej. Ta druga zawiera wyłącznie dane ewidencyjne - granice działek, numery, użytki gruntowe. Mapa zasadnicza idzie znacznie dalej: pokazuje także uzbrojenie techniczne, czyli istniejące sieci i przyłącza energetyczne, gazowe, kanalizacyjne, wodociągowe czy telekomunikacyjne. Można powiedzieć, że mapa ewidencyjna mówi Wam „co", a mapa zasadnicza dodaje „co jeszcze".

Elementy Uzbrojenia Terenu na Mapie Zasadniczej

Sieci uzbrojenia terenu stanowią istotny element mapy zasadniczej, a ich prawidłowe oznaczenie jest kluczowe dla bezpieczeństwa prac ziemnych i planowania przestrzennego. Dla każdego rodzaju sieci określono również symbole urządzeń towarzyszących, takich jak studzienki, zasuwy, hydranty czy stacje transformatorowe. Mapa uzbrojenia terenu zawiera informacje o istniejących i projektowanych przewodach sieci uzbrojenia terenu i urządzeniach z nimi związanych. Dane te są częścią bazy danych przestrzennych, która jest niezbędna dla wielu procedur administracyjnych związanych z budownictwem.

Baza uzbrojenia terenu (GESUT) prowadzona jest przez starostwa powiatowe, a konkretnie przez Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej (PODGiK). Poprzez pojęcie sieci uzbrojenia terenu rozumie się wszelkiego rodzaju nadziemne, naziemnie i podziemne przewody i urządzenia techniczne (z wyłączeniem urządzeń melioracji szczegółowych).

Kolorowa Opowieść o Tym, Co Biegnie Pod Ziemią

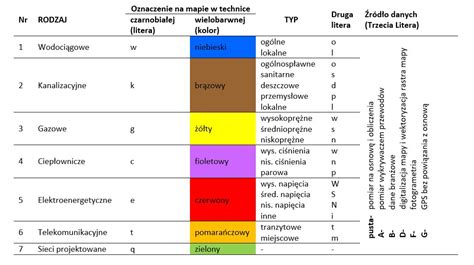

Pierwszą rzeczą, która rzuca się w oczy na mapie zasadniczej, są kolorowe linie. To nie przypadkowa grafika - każdy kolor ma przypisane znaczenie określone w rozporządzeniu, więc jest uniwersalny dla całego kraju. Znajomość tych kolorów pozwala jednym rzutem oka ocenić, jakie media są dostępne w okolicy działki i - co równie ważne - czy któreś z nich nie przebiegają przez sam teren, który chcecie kupić.

• Niebieski oznacza sieć wodociągową.
• Brązowy zaznacza sieć kanalizacyjną - zarówno sanitarną, jak i deszczową.
• Czerwony to sieć elektroenergetyczna.
• Żółty oznacza gazociąg.
• Fioletowy (lub pomarańczowy w zależności od opracowania) wskazuje na sieć ciepłowniczą.
• Pomarańczowy wykorzystuje się też dla sieci telekomunikacyjnych.

Literowe i Cyfrowe Oznaczenia Sieci

Same kolory to dopiero początek. Na każdej linii zobaczysz też literowe oznaczenia, które precyzują, z jakim dokładnie rodzajem sieci masz do czynienia. Zgodnie z przepisami wyróżnia się następujące podstawowe oznaczenia:

• „w" to wodociąg
• „k" to kanalizacja
• „e" oznacza przewody elektroenergetyczne
• „g" to gaz
• „c" to ciepło
• „t" - telekomunikacja
• Spotkać można też oznaczenie „x", które wskazuje na sieć niezidentyfikowaną.

Do pierwszej litery dodawana jest druga, która określa typ sieci. Przykładowo:

• Przy wodociągach „wo" oznacza wodociąg ogólny, a „wl" - wodociąg lokalny.
• Przy kanalizacji „ks" to kanalizacja sanitarna, „kd" - deszczowa, a „ko" - ogólnospławna.
• W przypadku gazu „gw" oznacza gazociąg wysokoprężny, „gs" - średnioprężny, a „gn" - niskoprężny.

Za literami często pojawiają się cyfry, które wskazują średnicę przewodu w milimetrach. Gdy widzisz oznaczenie „wo110", to wodociąg ogólny o średnicy 110 mm. Oznaczenie „ks300" to kanalizacja sanitarna o średnicy 300 mm.

Dodatkowe Litery: Źródło Danych i Dokładność Pomiaru

Na mapach zasadniczych spotkać można jeszcze jeden rodzaj oznaczeń literowych - wielkie litery, które informują o źródle danych o położeniu przewodu. Dlaczego to ważne? Bo dokładność starszych map często pozostawiała wiele do życzenia.

• „M" oznacza, że położenie określono na podstawie bezpośredniego pomiaru w nawiązaniu do osnowy geodezyjnej - to najdokładniejsze dane.
• „D" wskazuje na digitalizację, czyli przeniesienie danych z analogowych map, co bywa mniej precyzyjne.
• „A" to pomiar wykrywaczem przewodów.
• „B" - dane branżowe, czyli informacje przekazane przez zarządcę sieci.

Symbole Urządzeń Technicznych na Mapie Zasadniczej - Oznaczenie Hydrantu

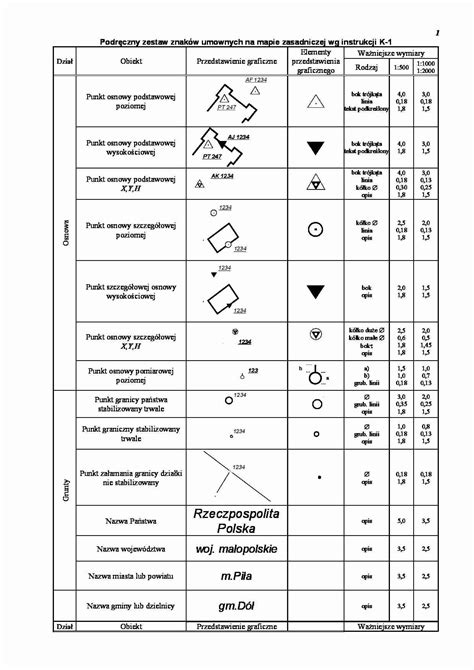

Oprócz linii oznaczających przewody, na mapie zasadniczej znajdziesz różnego rodzaju symbole punktowe. Do każdej mapy zasadniczej dołączana jest legenda, która zawiera zestawienie użytych symboli i skrótów. Jeżeli korzystasz z mapy cyfrowej, legenda może być osobnym rysunkiem lub warstwą.

• Kółka z literami „sw" to studzienki wodociągowe, „sk" - studzienki kanalizacyjne.
• Trójkąty mogą oznaczać hydranty. Oficjalne oznaczenie to HYP O.
• Prostokąty z odpowiednimi symbolami wskazują skrzynki gazowe, złącza energetyczne czy szafki telekomunikacyjne.
• Szczególnie istotne są symbole słupów energetycznych - wyglądają jak kółka z wystającymi promieniami, czasem z literą „e" w środku.
• Linie napowietrzne zaznaczone są przerywaną kreską ze strzałkami wskazującymi kierunek przebiegu.

W przypadku kiedy rozporządzenie dopuszcza reprezentację geometryczną obiektu za pomocą punktu albo poligonu, reprezentację punktową stosuje się, jeżeli średnica obiektu lub jego wymiary (podłużny i poprzeczny) są mniejsze lub równe 0,75 m. W przypadku obiektów większych stosuje się reprezentację za pomocą poligonu.

Przykładowe oznaczenia skrótów

Poniżej prezentujemy wykaz skrótów, które znajdziesz na mapie zasadniczej:

1. a - budynek zakwaterowania turystycznego, pozostały
2. A - pomiar wykrywaczem przewodów
3. b - budynek biurowy
4. B - dane branżowe
5. c - przewód ciepłowniczy
6. D - digitalizacja mapy i wektoryzacja rastra mapy
7. d - budynek łączności, dworca i terminalu
8. HYP O - Hydrant
9. WLD O - Właz prostokątny
10. WLM O - Właz kwadratowy
11. WLZ O - Właz okrągły
12. ZAS O - Zasuwa liniowa
13. KRW O - Kratka wywietrznika
14. KRA O - Kratka ściekowa
15. SLS O - Podpora przewodu lub latarni - symbol
16. SLU O - Podpora jednosłupowa przewodu lub latarni
17. MSZ O - Podpora wielosłupowa przewodu lub latarni
18. LAT O - Latarnia na podporze przewodów lub na słupie

Rzędne (wysokości) na mapie zasadniczej oraz mapie do celów projektowych podawane są w przypadku:

• przewodów kanalizacyjnych (ks, kd) - dla dna rury,
• przewodów kablowych (np. prąd) - dla wierzchu kabla,
• przewodów rurowych (np. woda, gaz) - dla średnicy przewodu.

Oznaczenia Budynków i Innych Obiektów

Oznaczenia geodezyjne na mapie zasadniczej są uporządkowane według kategorii obiektów. Jednym z najważniejszych elementów mapy zasadniczej są budynki i budowle. Budynki na mapie zasadniczej oznaczane są konturem z literą określającą funkcję:

• „m" to budynek mieszkalny
• „g" - gospodarczy
• „h" - handlowy
• „u" - usługowy

Liczba po literze wskazuje liczbę kondygnacji nadziemnych - „m2" to dwukondygnacyjny budynek mieszkalny. Te informacje pozwalają szybko zorientować się w charakterze zabudowy w sąsiedztwie. Budowle inżynierskie, takie jak mosty, wiadukty, tunele czy mury oporowe, mają swoje specyficzne oznaczenia, które pozwalają na ich jednoznaczną identyfikację na mapie zasadniczej. Punkty osnowy geodezyjnej stanowią podstawę wszelkich pomiarów geodezyjnych i są szczególnie istotnym elementem mapy zasadniczej. Każdy punkt osnowy na mapie zasadniczej posiada swój unikalny identyfikator oraz współrzędne, które umożliwiają jego jednoznaczną lokalizację w terenie.

Jak Uzyskać Mapę Zasadniczą?

Mapa zasadnicza jest dokumentem urzędowym, który można pozyskać z zasobu geodezyjnego prowadzonego przez starostwa powiatowe. Kopię mapy zasadniczej uzyskasz w Powiatowym Ośrodku Dokumentacji Geodezyjnej i Kartograficznej (PODGiK) właściwym dla położenia działki - to najpewniejsze źródło aktualnych danych. W praktyce oznacza to wizytę w starostwie powiatowym lub urzędzie miasta na prawach powiatu. Należy złożyć wniosek o udostępnienie materiałów powiatowego zasobu geodezyjnego i kartograficznego - jest to gotowy formularz, w którym podaje się swoje dane, wskazuje obszar (numer działki lub załącznik graficzny) i cel pozyskania mapy (np. preferowaną skalę, ewentualnie zakres mapy).

Nie potrzebujesz do tego żadnych upoważnień ani pełnomocnictw - mapa zasadnicza jest dostępna dla każdego, kto o nią zawnioskuje. Wiąże się to z niewielką opłatą, której wysokość zależy od powierzchni terenu i formy udostępnienia. Mapa w postaci rastrowej (wydruk graficzny) jest tańsza niż wektorowa (plik cyfrowy, który można edytować w programach typu CAD). Stawki określa rozporządzenie ministra, więc są jednolite w całym kraju. Czas oczekiwania bywa różny - często mapę dostaniesz od ręki lub w ciągu kilku dni. W bardziej skomplikowanych przypadkach może to potrwać do miesiąca, choć typowo zajmuje 2-6 dni roboczych. Wiele starostw umożliwia też składanie wniosków online przez ePUAP, a niektóre powiaty prowadzą własne geoportale, gdzie można zamówić mapę bez wychodzenia z domu.

Geoportal jako Narzędzie Wstępnej Weryfikacji

Zanim pójdziesz do urzędu, możesz bezpłatnie przejrzeć mapę zasadniczą w celach poglądowych na stronie geoportal.gov.pl. To ogólnodostępny portal, na którym znajdziesz cyfrowe zasoby geodezyjno-kartograficzne dla całej Polski. Wystarczy wpisać adres lub numer działki, żeby zobaczyć jej położenie, granice i podstawowe uzbrojenie terenu.

Należy jednak pamiętać, że mapa z geoportalu nie ma mocy prawnej i nie można jej użyć jako załącznika do wniosku o warunki zabudowy czy warunki przyłączy. Do formalności potrzebna jest oficjalna kopia wydana przez starostwo. Geoportal służy natomiast doskonale do wstępnej selekcji działek. Zanim umówisz się na oglądanie terenu, możesz sprawdzić, czy w ogóle jest dostęp do mediów, czy przez działkę nie przebiega jakaś magistrala, czy sąsiedztwo nie jest problematyczne.

Mapa Zasadnicza a Mapa do Celów Projektowych

Warto wyjaśnić różnicę między mapą zasadniczą a mapą do celów projektowych, bo te dwa dokumenty bywają mylone. Mapa zasadnicza to ogólny obraz terenu - zawiera dane z urzędowych rejestrów i przedstawia stan na dzień jej sporządzenia. Mapa do celów projektowych to już opracowanie wykonane przez uprawnionego geodetę specjalnie na potrzeby konkretnej inwestycji budowlanej. Jest to opracowanie powstałe na bazie mapy zasadniczej. Opracowania geodezyjno-kartograficzne do celów projektowych obejmują przygotowanie dokumentacji geodezyjnej niezbędnej do wykonania projektu budowlanego. Mapy do celów projektowych są niezbędne do zrealizowania jakiejkolwiek inwestycji wymagającej pozwolenia na budowę.

Geodeta przy tworzeniu mapy do celów projektowych korzysta z mapy zasadniczej jako bazy, ale dokonuje własnych pomiarów terenowych, aktualizuje informacje i dodaje elementy niezbędne dla projektanta - przede wszystkim ukształtowanie terenu, czyli poziomice lub rzędne wysokościowe. Mapa do celów projektowych obejmuje też otoczenie działki w odległości minimum 30 metrów, co jest wymagane dla prawidłowego zaprojektowania inwestycji.

Mapa zasadnicza przyda się na etapie szukania i weryfikacji działki. Mapa do celów projektowych będzie niezbędna później, gdy już zdecydujesz się na zakup i rozpoczniesz proces projektowy.

Rola Geodety w Analizie Mapy Zasadniczej

Geodeta to swego rodzaju ekspert od map, a przy interpretacji mapy zasadniczej jego pomoc bywa nieoceniona. Geodeta dysponuje nie tylko wiedzą, jak czytać oznaczenia, ale też dostępem do dodatkowych zasobów i doświadczeniem pozwalającym wychwycić rzeczy, których laik może nie zauważyć. Warto zapłacić geodecie za jego czas i doradztwo jeszcze przed zakupem terenu - to będą dobrze zainwestowane pieniądze. Geodeta sprawdzi działkę w zasobach geodezyjnych, zweryfikuje przebiegające przez nią lub w jej pobliżu media, wskaże nieprzekraczalne linie zabudowy, wyjaśni kwestie związane z drogami dojazdowymi. To on powie, czy informacje na mapie są aktualne i precyzyjne, czy może wymagają weryfikacji terenowej.
