Projektowanie instalacji wentylacji mechanicznej oraz systemów oddymiania wymaga precyzyjnego podejścia do kwestii prędkości przepływu powietrza. Odpowiednie dobranie tych wartości jest kluczowe zarówno dla komfortu akustycznego użytkowników budynków, jak i dla skuteczności systemów bezpieczeństwa pożarowego.
Wpływ prędkości powietrza na hałas w instalacjach
Jednym z głównych czynników generujących hałas w instalacji wentylacji mechanicznej jest prędkość powietrza w kanałach wentylacyjnych. Aby zapewnić niski poziom hałasu, projektant musi wziąć pod uwagę następujące elementy:
- Wentylatory: Powinny pozwalać na pracę przy zmniejszonej wydajności.
- Wymienniki ciepła: W szczególności obrotowe, ze względu na ruch wirnika.
- Armatura: Kratki wentylacyjne, anemostaty, przepustnice, czerpnie oraz nagrzewnice - każdy z tych elementów wpływa na generowany dźwięk.
Obliczanie prędkości powietrza w przewodach
Aby obliczyć prędkość powietrza (v) w m/s, należy posłużyć się wzorem uwzględniającym strumień objętościowy (Q) oraz pole przekroju poprzecznego kanału (A):
- Przelicz strumień powietrza z m³/h na m³/s (dzieląc wartość przez 3600).
- Wylicz pole przekroju poprzecznego kanału w metrach kwadratowych.
- Zastosuj wzór: v = Q / A.
Dopuszczalne prędkości w systemach oddymiania

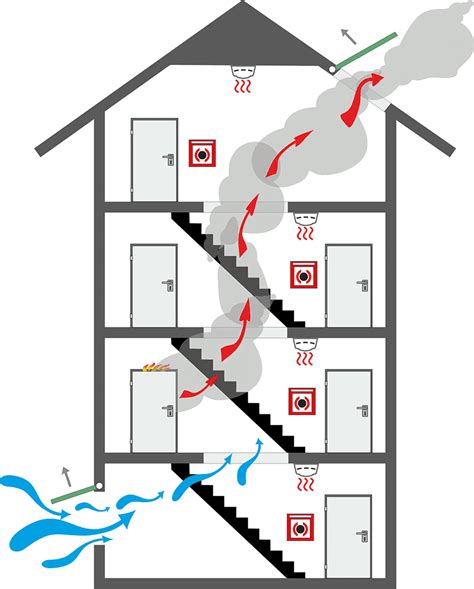

W przypadku systemów zabezpieczenia pionowych dróg ewakuacyjnych, kluczowe jest dostosowanie rozwiązań do wymogów prawnych. Systemy oddymiania oparte na zmiennym nawiewie powietrza są rozwiązaniem inżynierskim o wysokiej efektywności.
Wymogi dla systemów oddymiania
- Systemy ZODIC-M: Wentylatory nawiewne w tych systemach uruchamiają się dopiero po potwierdzeniu otwarcia klapy dymowej.
- Prędkość powietrza kompensacyjnego: Zgodnie z wytycznymi ITB, w systemach kanałowych powietrze kompensacyjne powinno być dostarczane do strefy objętej pożarem z prędkością nie większą niż 2 m/s.
- Wentylacja strumieniowa: Aby zapobiec przedostawaniu się dymu do sąsiednich stref, należy wytworzyć średnią prędkość przepływu nie mniejszą niż 0,9 m/s (bez stałych urządzeń gaśniczych) lub 0,7 m/s (z urządzeniami gaśniczymi).
Metody weryfikacji projektów
Ponieważ dobór systemów wentylacji pożarowej jest złożony, coraz powszechniej stosuje się metody analizy CFD (obliczeniowa mechanika płynów). Pozwalają one modelować zjawiska fizyczne, takie jak temperatura, gęstość i prędkość przepływu dymu w czasie rzeczywistym. Wartości obliczeniowe, takie jak 0,2 m/s przy określaniu strumienia powietrza, służą do weryfikacji założeń inżynierskich, a nie do bezpośrednich pomiarów w trakcie eksploatacji.
Pamiętaj: Najważniejszym celem systemów bezpieczeństwa pożarowego jest ochrona życia i zdrowia ludzkiego poprzez zapewnienie warunków ewakuacji, w których temperatura dymu nie przekracza 60°C na wysokości poniżej 1,8 m od poziomu podłogi.
