System oddymiania klatki schodowej to jeden z najważniejszych elementów zabezpieczeń przeciwpożarowych w budynkach. Podczas pożaru dym jest głównym zagrożeniem dla osób przebywających w budynku, ograniczając widoczność, powodując zatrucia wysoce toksycznymi gazami spalinowymi i utrudniając skuteczne działania gaśnicze. Ratownicy oraz użytkownicy uciekający z budynku mogą mieć trudność z wydostaniem się na zewnątrz ze względu na szybko rozprzestrzeniający się dym. Instalacja systemu oddymiania jest kluczowym aspektem bezpieczeństwa pożarowego. Właściwie zaprojektowany system może również zmniejszyć uszkodzenia konstrukcji budynku poprzez redukcję temperatury i szybkie usuwanie gorących gazów.
Podstawy Prawne i Techniczne Oddymiania Klatek Schodowych
Systemy oddymiania klatek schodowych są regulowane przez polskie prawo budowlane oraz przepisy dotyczące ochrony przeciwpożarowej. Każda wielokondygnacyjna klatka schodowa przeznaczona do ewakuacji musi być zabezpieczona urządzeniami oddymiającymi lub systemem różnicy ciśnień. Przepisy kładą nacisk na stosowanie nie tylko systemów wentylacji pożarowej, ale również odpowiednich materiałów budowlanych oraz instalacji alarmowania przed zbliżającym się ogniem.
Kluczowe regulacje obejmują:
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (WT 2021).
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
- Normy PN-EN, takie jak PN-EN 12101, określające parametry urządzeń (np. minimalna powierzchnia klapy dymowej, czas otwarcia, prędkość przepływu).
- Rekomendacje CNBOP-PIB (Centrum Naukowo-Badawczego Ochrony Przeciwpożarowej - Państwowego Instytutu Badawczego), w tym wytyczne W-0003:2016.
Zgodnie z tymi przepisami, systemy oddymiania muszą zapewniać skuteczne odprowadzanie dymu i ciepła, co minimalizuje ryzyko zatrucia oraz poparzenia osób znajdujących się w budynku. W budynkach wysokich i wysokościowych system oddymiania może wymagać zastosowania dodatkowych przedsionków przeciwpożarowych.
Czym jest System Oddymiania Klatki Schodowej?
System oddymiania klatki schodowej to zestaw podzespołów (klapy dymowe, czujniki dymu, siłowniki, centrala sterująca, zasilanie, okablowanie itp.) dobranych do wspólnego działania, służących usuwaniu dymu z pionowej drogi ewakuacyjnej. Jego celem jest skuteczne usunięcie dymu zgromadzonego pod stropem, aby użytkownicy budynku mogli bezpiecznie uciec, a służby ratunkowe przeprowadzić akcję. System musi uruchamiać się automatycznie po wykryciu dymu, co zapewnia bezpieczeństwo ewakuowanych oraz ratowników. Działanie systemu oddymiania polega na wykrywaniu dymu i automatycznym uruchamianiu mechanizmów wentylacyjnych.
Rodzaje Systemów Oddymiania
Wyróżnia się trzy główne rodzaje systemów oddymiania klatek schodowych:
Oddymianie Grawitacyjne (Naturalny Ciąg Termiczny)
Oddymianie grawitacyjne wykorzystuje naturalny ciąg termiczny. Działa na zasadzie otwierania klapy dymowej na dachu klatki (lub klap oddymiających zamontowanych na najwyższych kondygnacjach lub fasadzie), co powoduje wypływ gorących gazów do góry. Jednocześnie powietrze do wnętrza wciągane jest przez dolne otwory napływowe. Rozwiązanie to jest proste i nie wymaga zasilania podczas właściwej akcji (po otwarciu klap i otworów czerpnych system działa na zasadzie grawitacji).
Ma jednak ograniczenia praktyczne. Grawitacja może być niewystarczająca przy niskiej temperaturze powietrza (słaby ciąg termiczny), przy silnym wietrze czy w bardzo wysokich budynkach. Wytyczne projektowe CNBOP-PIB zalecają stosowanie systemów grawitacyjnych przede wszystkim w relatywnie niskich obiektach (do około 5 kondygnacji).
Oddymianie z Nawiewem Mechanicznym (Wspomagane)

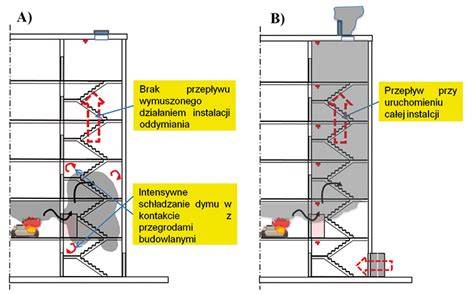

Nawiew mechaniczny to rozwiązanie aktywne, w którym wentylator podaje zewnętrzne powietrze na najniższy poziom klatki, utrzymując tam stały, regulowany przepływ. W wytycznych CNBOP-PIB nawiew mechaniczny definiuje się jako układ o zmiennym wydatku, zapewniający stały przepływ objętości mieszaniny powietrza i dymu przez urządzenie oddymiające niezależnie od warunków rozwoju pożaru. Wentylator automatycznie dopasowuje obroty, aby zachować określoną prędkość wypływu przez klapę dymową, niezależnie od nieszczelności (np. otwieranie drzwi) czy zmian gęstości gazów.
System wspomagany mechanicznie jest bardziej odporny na zakłócenia i niesprzyjające warunki atmosferyczne (wietrzne czy temperaturowe), a także zapewnia większe bezpieczeństwo: nawet przy znacznej różnicy temperatur czy wiatrach wentylator skutecznie wypycha dym ku górze. Mechaniczny nawiew pozwala na skuteczne oczyszczenie klatki schodowej z dymu z dolnych kondygnacji aż do poziomu, na którym znajduje się pożar - nawet gdy grawitacja sama by nie wystarczyła. Jest to niezbędne zwłaszcza w nowoczesnych budynkach złożonych architektonicznie lub w strefach o dużym parciu wiatru.
Systemy Różnicowania Ciśnień
Alternatywnym rozwiązaniem są systemy różnicowania ciśnienia, które utrzymują nadciśnienie w klatkach schodowych, co zapobiega przedostawaniu się dymu do dróg ewakuacyjnych. Zapewniają najwyższą niezawodność, wymaganą odporność na nieszczelności oraz wiatry, chroniąc strefy chronione.
Cooling Tower Working - Animation Film
Wymagania dla Budynków Średniowysokich (5-9 Kondygnacji)
Dla budynków średniowysokich (liczących od 5 do 9 kondygnacji) wytyczne CNBOP-PIB wprost zalecają stosowanie oddymiania mechanicznego. Jest to spowodowane potrzebą kontroli przepływu dymu w zmiennych warunkach i przy większej wysokości szybu klatki schodowej, gdzie grawitacja może okazać się niewystarczająca. Poniższa tabela przedstawia rekomendacje CNBOP-PIB:
| Typ budynku | Zalecany system | Warunki stosowania |
|---|---|---|
| Niski (< 5 kondygnacji) | Oddymianie grawitacyjne | Prosty układ instalacyjny, skuteczna wentylacja naturalna przy sprzyjających warunkach atmosferycznych |
| Średniowysoki (5-9 kondygnacji) | Oddymianie mechaniczne | Potrzeba kontroli przepływu dymu w zmiennych warunkach i przy większej wysokości szybu |
| Wysoki / wysokościowiec | Różnicowanie ciśnienia | Najwyższa niezawodność, wymagana odporność na nieszczelności oraz wiatry; ochrona stref chronionych |
Elementy Wykonawcze i Konfiguracja Systemu

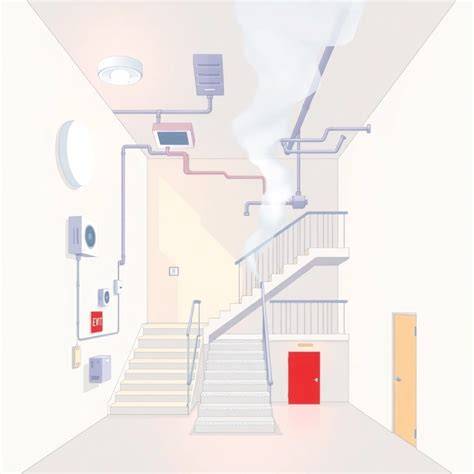

Typowa instalacja oddymiania składa się z kilku kluczowych elementów:
- Klapy dymowe (wentylatory odciągowe): Urządzenia do odprowadzania dymu - montowane w najwyższym punkcie klatki schodowej. Odpowiadają za wypływ gorących gazów pożarowych. W przypadku systemów grawitacyjnych nie zaleca się stosowania otwieranych okien lub urządzeń zlokalizowanych na elewacjach ze względu na zwiększoną podatność na parcie wiatru i możliwość zakłócenia przepływu powietrza. Zdecydowanie lepszym rozwiązaniem są klapy dymowe zlokalizowane w najwyższym punkcie klatki.
- Centrala sterująca oddymianiem (CSP): Urządzenie odpowiedzialne za odbieranie sygnałów z czujek dymu oraz systemów sygnalizacji pożarowej. Zarządza wszystkimi elementami wykonawczymi: klapami, siłownikami, wentylatorami, żaluzjami i innymi podzespołami systemu.
- W systemach grawitacyjnych centralę instaluje się zazwyczaj w górnej części klatki, w pobliżu urządzeń o największym zapotrzebowaniu na energię, aby szybko podać napięcie do klapy lub otworów nawiewnych - zgodnie z wymaganiem uruchomienia w ciągu 60 sekund od detekcji pożaru. Po aktywacji systemu grawitacyjnego dalsze zasilanie nie jest niezbędne.
- W przypadku oddymiania wspomaganego nawiewem mechanicznym, centrala musi zapewnić ciągłość zasilania przez cały okres ewakuacji i działania służb - często przez 30 minut, a nawet dłużej. Dlatego najlepiej montować ją w dolnych, chłodniejszych częściach klatki lub w odrębnym, zabezpieczonym technicznie pomieszczeniu.
- Zasilacz rezerwowy: Podstawowe źródło awaryjnego zasilania dla instalacji oddymiającej. Jego zadaniem jest automatyczne przełączenie z zasilania podstawowego na rezerwowe w sytuacji awarii. Wymagana zgodność z PN-EN 12101-10 oznacza, że urządzenie powinno być certyfikowane do współpracy z instalacjami wentylacji pożarowej, a także zdolne do podtrzymania pracy przez określony czas, w zależności od klasy zastosowania systemu.
- Otwory nawiewu powietrza kompensacyjnego (lub zespoły nawietrzające): Na najniższej kondygnacji klatki schodowej (parter) muszą się znajdować przynajmniej jeden otwór doprowadzający powietrze z zewnątrz. Jego celem jest dostarczanie świeżego powietrza w miejsce usuwanego dymu. Może to być otwór ścienny z żaluzją, drzwi ewakuacyjne z funkcją automatycznego otwarcia lub okno z napędem - wszystko sterowane przez centralę w momencie aktywacji systemu. Włączenie systemu oddymiania (otwarcie klap dymowych) powinno jednocześnie wymusić otwarcie tych otworów (np. siłowniki otwierają żaluzje, a drzwi z klatki mogą być automatycznie rozwierane). Automatyka sterowania zapewnia, że podczas akcji oddymiania dolne otwory zostaną otwarte w ciągu 60 s od alarmu. Dzięki otworom kompensacyjnym utrzymywane jest zrównoważone ciśnienie - powietrze napływa w miarę usuwania dymu, co przyspiesza wypychanie gorących gazów na zewnątrz.
- Nawiew mechaniczny: Stanowi alternatywę dla pasywnych otworów kompensacyjnych. Zamiast statycznego otworu można zastosować wentylator nadmuchowy na parterze klatki, podający powietrze do wnętrza szybu. Wówczas wentylator staje się źródłem napływu powietrza kompensacyjnego z regulowaną wydajnością. Jego zastosowanie zwiększa niezawodność działania systemu - szczególnie w wysokich budynkach i obiektach narażonych na zmienne warunki atmosferyczne. Przepływ objętościowy mieszanki powietrza i dymu jest stabilizowany niezależnie od czynników towarzyszących rozwojowi pożaru: wiatru, zmiennej gęstości gazów pożarowych czy otwierania drzwi. Takie rozwiązanie - opisane również w wytycznych CNBOP-PIB - pozwala skutecznie prowadzić warunkową ewakuację oraz wspiera działania ekip ratowniczo-gaśniczych.
- Czujki dymu / ręczne przyciski: Służą do detekcji dymu i ręcznego uruchamiania systemu. System oddymiania musi aktywować się automatycznie po wykryciu dymu przez system detekcji. Instalacje powinny być wyposażone w czujki dymu rozmieszczone na każdej kondygnacji, w odpowiednich miejscach.
Podstawowe Błędy w Wykonaniu Systemu Oddymiania Klatek Schodowych
W praktyce projektowania i instalacji systemów oddymiania klatek schodowych często pojawiają się błędy, które mogą znacząco obniżyć ich skuteczność i bezpieczeństwo:
- Brak automatycznego otwierania otworów napływu powietrza kompensacyjnego: Problem ten dotyczy przede wszystkim starszych systemów, gdzie założono, że użytkownicy samodzielnie otworzą drzwi lub okna pełniące funkcję dolnych czerpni. Taki sposób działania nie spełnia obecnych wymagań technicznych i normatywnych, które wyraźnie wskazują na obowiązek stosowania rozwiązań z pełną automatyzacją uruchamiania. System oparty wyłącznie na obsłudze manualnej nie zapewnia wymaganej skuteczności.
- Niewłaściwa lokalizacja czujek dymu: Wiele instalacji posiada tylko jedną czujkę dymu - przy klapie dymowej. Taki układ znacząco ogranicza funkcjonalność systemu i może skutkować niewykryciem dymu pojawiającego się na niższych piętrach, co prowadzi do tzw. „zawieszenia dymu” w obrębie klatki. Zgodnie z przepisami, system oddymiania musi aktywować się automatycznie po wykryciu dymu przez system detekcji, co wymaga rozmieszczenia czujek na każdej kondygnacji.
- Niewłaściwe zamki w drzwiach napowietrzających: Stosowanie mechanicznych zamków z ryglem ręcznym, które nie są zintegrowane z automatyką systemu oddymiania, jest błędem krytycznym. W momencie aktywacji siłowników próbujących otworzyć drzwi, takie zamki mogą uniemożliwić otwarcie skrzydła, co w sytuacji pożarowej całkowicie zablokuje drogę ewakuacyjną.
Dlatego projektując system oddymiania, należy bezwzględnie stosować siłowniki otwierające drzwi lub okna kompensacyjne zintegrowane z centralą, zamki elektromagnetyczne lub elektrozaczepy, które automatycznie się zwalniają po otrzymaniu sygnału z systemu, oraz przeprowadzać testy dynamiczne drzwi z siłownikiem, by upewnić się, że nie występują mechaniczne przeszkody.
Dopuszczenie do Eksploatacji i Nadzór Techniczny
Każda instalacja oddymiania musi przed przekazaniem do użytkowania przejść serię prób i testów funkcjonalnych potwierdzających prawidłowe działanie wszystkich elementów - zarówno mechanicznych, jak i elektrycznych. Regularna konserwacja systemów oddymiania jest kluczowa dla ich niezawodności; przeglądy powinny być przeprowadzane co najmniej raz w roku przez specjalistów. Odpowiednio dobrany i regularnie konserwowany system minimalizuje zagrożenia związane z pożarem, ułatwia działania ratownicze i pozwala spełniać wymagania prawne.
