Oddymianie klatek schodowych i dróg ewakuacyjnych zapewnia bezpieczeństwo ludzi w budynku. Dymy oraz toksyczne gazy spalinowe uniemożliwiają ewakuację, prowadząc do zatruć. Ratownicy oraz użytkownicy uciekający z budynku mogą mieć trudność z wydostaniem się na zewnątrz ze względu na szybko rozprzestrzeniający się dym, który skutecznie odcina ciągi ewakuacyjne.
Przepisy kładą nacisk na stosowanie systemów wentylacji pożarowej, odpowiednich materiałów budowlanych oraz instalacji alarmowania. Wentylacja pożarowa, czasami pełniąca również funkcję wentylacji bytowej, reguluje przepływ powietrza i dymów w taki sposób, aby jak najszybciej wyciągnąć trujące gazy na zewnątrz.
Systemy oddymiania i kontroli dymu

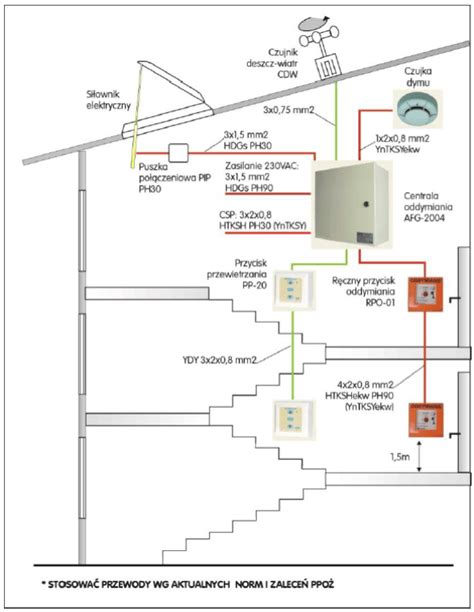

Oddymianie budynków realizowane jest poprzez specjalistyczne instalacje, które pozwalają odprowadzać dym i produkty spalania z korytarzy oraz klatek schodowych. Systemy te uruchamiane są ręcznie lub automatycznie, w zależności od technologii i warunków technicznych obiektu. Po aktywacji sygnał trafia do centrali, która zarządza klapami przeciwpożarowymi.
Rodzaje systemów ochrony dróg ewakuacyjnych
- Wentylacja oddymiająca: jej celem jest usunięcie dymu zgromadzonego pod stropem, aby umożliwić ucieczkę z budynku i przeprowadzenie akcji ratunkowej.
- Systemy kontroli dymu i ciepła: skupiają się na utrzymaniu dymu w wyznaczonych obszarach, pomiędzy źródłem ognia a miejscem jego usuwania, co ułatwia dostęp służbom ratowniczym.
- Oczyszczanie z dymu: system usuwa dym oraz miesza go z napływającym powietrzem kompensacyjnym, co obniża temperaturę i toksyczność gazów.
- Systemy różnicowania ciśnienia: np. zestaw wyrobów iSWAY-FC®, służący do nadciśnieniowej ochrony dróg ewakuacyjnych.
Wymogi prawne i projektowe
Obowiązek zapewnienia drożnych dróg ewakuacyjnych wynika z Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, oraz Ustawy o ochronie przeciwpożarowej. Przepisy określają standardy projektowe, sposób wykonania instalacji oraz cele, do których należy dążyć - nadrzędnym z nich jest zawsze ochrona życia ludzkiego.
Kluczowe aspekty techniczne:
- Automatyzacja: uruchomienie systemu musi następować natychmiast po wykryciu dymu przez czujki lub użyciu ręcznego przycisku alarmowego.
- Konserwacja: montaż to początek; konieczne są systematyczne przeglądy techniczne, testy działania siłowników, czujek, klap dymowych oraz układów zasilania rezerwowego.
- Nawiew kompensacyjny: otwory napływu powietrza są niezbędne do zrównoważenia ciśnienia. W nowoczesnych obiektach alternatywą dla pasywnych otworów jest nawiew mechaniczny.
Dobór systemu do typu obiektu
Dobór systemu musi wynikać z analizy warunków technicznych budynku. Wariant grawitacyjny sprawdzi się w prostych układach przestrzennych, natomiast w złożonych strukturach architektonicznych konieczne jest wsparcie mechaniczne w postaci wentylatorów oddymiających.
| Typ budynku | Zalecany system | Uzasadnienie |
|---|---|---|
| Niski (< 5 kondygnacji) | Oddymianie grawitacyjne | Prosty układ, skuteczna wentylacja naturalna |
| Średniowysoki (5-9 kondygnacji) | Oddymianie mechaniczne | Kontrola przepływu w zmiennych warunkach |
| Wysoki / wysokościowiec | Różnicowanie ciśnienia | Najwyższa niezawodność, odporność na wiatr |
Najczęstsze błędy w projektowaniu
Krytycznym błędem jest brak automatycznego otwierania otworów napływu powietrza kompensacyjnego. Systemy oparte wyłącznie na obsłudze manualnej są niezgodne z aktualnymi przepisami i nieskuteczne w warunkach pożaru. Należy również unikać stosowania niewłaściwych zamków w drzwiach napowietrzających, które nie są zintegrowane z automatyką systemu, co może zablokować drogę ewakuacyjną.
Jak działają systemy mechanicznej wentylacji oddymiającej
