Oddymianie w Lokalach Usługowych: Przepisy, Zasady i Funkcjonowanie

Systemy oddymiania to nieodłączny element współczesnych zabezpieczeń przeciwpożarowych. Ich zadaniem jest usuwanie dymu i toksycznych gazów z budynków podczas pożaru, co znacząco zwiększa szansę na bezpieczną ewakuację i ogranicza straty materialne. Właściwie zaprojektowana instalacja oddymiania pełni kluczową rolę w ochronie życia i zdrowia użytkowników budynku, a także ogranicza straty materialne, ponieważ zmniejsza ryzyko rozprzestrzeniania się ognia oraz redukuje szkody spowodowane działaniem wysokiej temperatury i sadzy.

Podczas pożaru największym zagrożeniem nie jest sam ogień, lecz dym i wysoka temperatura. Dym to cichy zabójca - statystyki strażackie są bezlitosne: większość ofiar pożarów nie ginie od płomieni, ale w wyniku zatrucia toksycznymi produktami spalania i braku tlenu. To właśnie dym odpowiada za śmierć większości ofiar pożarów - według statystyk aż 90% zgonów następuje w wyniku zatrucia produktami spalania, a nie działania płomieni. Dym, mieszanina toksycznych gazów i cząstek, błyskawicznie wypełnia pomieszczenia, ogranicza widoczność, utrudnia oddychanie i prowadzi do zatrucia organizmu. W przypadku pożaru ludzie ewakuujący się zadymionymi drogami ewakuacyjnymi potrzebują znacznie więcej czasu na dotarcie do miejsc bezpiecznych.

Systemy oddymiania zostały stworzone po to, aby chronić życie i zdrowie ludzi w takich krytycznych sytuacjach. Ich głównym zadaniem jest szybkie usuwanie dymu oraz toksycznych gazów z zagrożonych pomieszczeń. Dzięki temu możliwe jest utrzymanie odpowiedniej widoczności i zapewnienie dostępu do świeżego powietrza na drogach ewakuacyjnych, co pozwala osobom znajdującym się w budynku na bezpieczne opuszczenie go. Jednocześnie systemy oddymiania ułatwiają działania służb ratunkowych - strażacy mogą szybciej i skuteczniej dotrzeć do źródła ognia i ewakuować poszkodowanych. Co więcej, poprzez kontrolowane odprowadzanie gorących gazów i dymu, system oddymiania pomaga chronić konstrukcję budynku przed nadmiernym nagrzewaniem i uszkodzeniami, które mogłyby prowadzić do zawalenia. Warto wyraźnie odróżnić oddymianie od klasycznej wentylacji, która odpowiada za wymianę powietrza w codziennym użytkowaniu budynku; system oddymiania działa wyłącznie w sytuacji zagrożenia pożarowego i jest projektowany zgodnie z rygorystycznymi wymaganiami przeciwpożarowymi.

Podstawy Prawne i Obowiązek Stosowania Systemów Oddymiania

Jako zarządca lub właściciel obiektu, musisz wiedzieć, kiedy prawo budowlane nakłada obowiązek instalacji systemów oddymiania. Podstawowym aktem regulującym wymagania wobec tych systemów jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2019 poz. 1065). Uzupełniają je normy techniczne wyposażenia przeciwpożarowego, w tym PN-EN 12101 dotycząca klap dymowych, a także wymagania prawne zabezpieczeń przeciwpożarowych, często interpretowane przez rzeczoznawców ds. PPOŻ.

Zgodnie z ustawą Prawo budowlane, obiekt budowlany musi być zaprojektowany i wykonany tak, aby zapewnić bezpieczeństwo pożarowe. Obowiązek stosowania systemów oddymiania zależy od rodzaju, wysokości i przeznaczenia budynku. Przepisy nie nakładają obowiązku montażu systemu oddymiania w każdym obiekcie, jednak w praktyce wiele obiektów - zwłaszcza nowych inwestycji komercyjnych i mieszkaniowych - podlega obowiązkowi zastosowania takich systemów. Ostateczna decyzja zawsze wynika z analizy projektu budowlanego, klasy odporności pożarowej oraz przeznaczenia budynku, dlatego już na etapie koncepcji inwestycji warto zweryfikować, jakie przepisy dotyczą konkretnego obiektu.

Kiedy System Oddymiania Jest Obowiązkowy? Szczegółowe Wymagania

Instalacje oddymiające są obowiązkowe wszędzie tam, gdzie występuje ryzyko zadymienia pomieszczeń w przypadku pożaru, w szczególności w obiektach, w których przebywa duża liczba osób lub gdzie ewakuacja mogłaby być utrudniona. Obowiązek ten dotyczy:

• Budynków użyteczności publicznej - takich jak szkoły, szpitale, biurowce, centra handlowe czy obiekty administracyjne.
• Budynków wysokich i wysokościowych - czyli takich, których wysokość przekracza określone w przepisach progi (np. powyżej 25 m dla budynków wysokich).
• Klatek schodowych stanowiących drogę ewakuacyjną - szczególnie w budynkach wielokondygnacyjnych. Oddymianie klatek schodowych to jeden z najczęstszych obowiązków inwestorów realizujących budynki wielorodzinne, usługowe i biurowe. W takich przypadkach często stosowane jest oddymianie grawitacyjne.
• Krytych ciągów pieszych (pasaży) i przekrytych dziedzińców wewnętrznych - do których przylegają lokale handlowe i usługowe, ponieważ w takich przestrzeniach dym może stać się pułapką.
• Pomieszczeń w podziemnej kondygnacji - przeznaczonych dla ponad 100 osób.
• Szybów dźwigów dla ekip ratowniczych - które powinny być wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu, gdyż szyby windowe działają jak kominy, bardzo szybko przenosząc dym między kondygnacjami.
• Garaży zamkniętych - w strefie pożarowej przekraczającej 1500 m². Pożar samochodu w zamkniętej przestrzeni generuje ogromne ilości czarnego, gęstego dymu w ciągu kilku sekund.
• Scen teatralnych - o powierzchni wewnętrznej przekraczającej 150 m² lub o kubaturze brutto przekraczającej 1200 m³ przy widowni o liczbie miejsc przekraczającej 600.

Zgodnie z obowiązującą od 16 grudnia 2002 r. najnowszą wersją przepisów, obowiązek stosowania systemów wentylacji pożarowej wynika z następujących zapisów:

§ 245 Rozporządzenia w sprawie warunków technicznych:

W budynku:

1. niskim (N), zawierającym strefę pożarową ZL II,
2. średniowysokim (SW), zawierającym strefę pożarową ZL I, ZL II, ZL III lub ZL V,
3. niskim (N) i średniowysokim (SW), zawierającym strefę pożarową PM o gęstości obciążenia ogniowego powyżej 500 MJ/m² lub pomieszczenie zagrożone wybuchem,

należy stosować klatki schodowe obudowane i zamykane drzwiami oraz wyposażone w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu.

§ 246 Rozporządzenia w sprawie warunków technicznych:

• Ust. 2. Klatki schodowe i przedsionki przeciwpożarowe, stanowiące drogę ewakuacyjną w budynku wysokim (W) dla strefy pożarowej ZL II oraz w budynku wysokościowym (WW) dla stref pożarowych innych niż ZL IV, powinny być wyposażone w urządzenia zapobiegające ich zadymieniu.
• Ust. 3. Klatki schodowe i przedsionki przeciwpożarowe, stanowiące drogę ewakuacyjną w budynku wysokim (W) dla strefy pożarowej ZL I, ZL II, ZL V lub PM oraz w budynku wysokościowym (WW) dla strefy pożarowej ZL IV, powinny być wyposażone w urządzenia zapobiegające zadymieniu lub samoczynne urządzenia oddymiające uruchamiane za pomocą systemu wykrywania dymu.
• Ust. 5. W budynku wysokim (W) i wysokościowym (WW) dopuszcza się wykonywanie klatek schodowych, stanowiących drogę ewakuacyjną wyłącznie dla stref pożarowych ZL IV, bez przedsionków oddzielających je od poziomych dróg komunikacji ogólnej, jeżeli:
  1. każde mieszkanie lub pomieszczenie jest oddzielone od poziomej drogi komunikacji ogólnej drzwiami o klasie odporności ogniowej co najmniej EI 30,
  2. klatki schodowe są zamykane drzwiami dymoszczelnymi,
  3. klatki schodowe są wyposażone w urządzenia zapobiegające zadymieniu lub w samoczynne urządzenia oddymiające, uruchamiane za pomocą systemu wykrywania dymu.

§ 247 Rozporządzenia w sprawie warunków technicznych:

• Ust. 1. W budynku wysokim (W) i wysokościowym (WW), w strefach pożarowych innych niż ZL IV, należy zastosować rozwiązania techniczno-budowlane zabezpieczające przed zadymieniem poziomych dróg ewakuacyjnych.
• Ust. 2. W krytym ciągu pieszym (pasażu), do którego przylegają lokale handlowe i usługowe oraz w przekrytym dziedzińcu wewnętrznym, należy zastosować rozwiązania techniczno-budowlane zabezpieczające przed zadymieniem dróg ewakuacyjnych.
• Ust. 3. W podziemnej kondygnacji budynku, w której znajduje się pomieszczenie przeznaczone dla ponad 100 osób, oraz budowli podziemnej z takim pomieszczeniem, należy zastosować rozwiązania techniczno-budowlane zapewniające usuwanie dymu z tego pomieszczenia i z dróg ewakuacyjnych.

§ 255 Rozporządzenia w sprawie warunków technicznych:

Szyb dźwigu dla ekip ratowniczych powinien być wyposażony w urządzenia zapobiegające zadymieniu lub służące do usuwania dymu.

§ 277 Ust. 4 Rozporządzenia w sprawie warunków technicznych:

W garażu zamkniętym, w strefie pożarowej przekraczającej 1500 m², należy stosować samoczynne urządzenia oddymiające.

§ 233 Ust. 2 Rozporządzenia w sprawie warunków technicznych:

Sceny teatralne o powierzchni wewnętrznej przekraczającej 150 m² lub o kubaturze brutto przekraczającej 1200 m³ przy widowni o liczbie miejsc przekraczającej 600 wymagają odpowiednich zabezpieczeń.

Brak zabezpieczenia przed zadymieniem dróg ewakuacyjnych w określony w przepisach techniczno-budowlanych sposób może stanowić podstawę do uznania użytkowanego budynku istniejącego za zagrażający życiu ludzi. Przepisy techniczno-budowlane określają również ogólne wymagania dla mechanicznych instalacji oddymiających. Ponadto, projekt instalacji musi być zgodny z przepisami ochrony przeciwpożarowej oraz uzgodniony z rzeczoznawcą ds. zabezpieczeń PPOŻ.

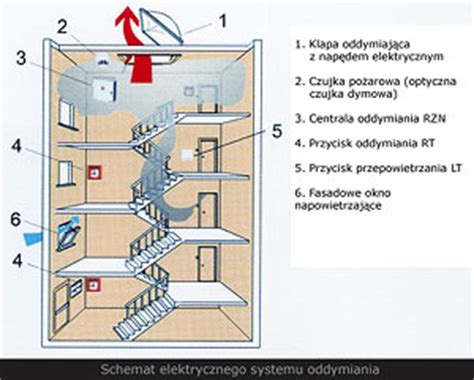

Jak Działa System Oddymiania?

System oddymiania to instalacja przeciwpożarowa zaprojektowana do kontrolowanego usuwania dymu i gorących gazów powstających w trakcie pożaru. Działanie systemu opiera się na detekcji dymu, najczęściej za pomocą czujników dymu, które uruchamiają go automatycznie, choć możliwe jest też ręczne sterowanie.

1. System oddymiania najczęściej uruchamia się automatycznie po wykryciu dymu przez czujki pożarowe podłączone do systemu sygnalizacji pożaru (SSP). W wielu obiektach przewiduje się możliwość uruchomienia ręcznego systemu za pomocą przycisku oddymiania (ROP).
2. Po otrzymaniu sygnału centrala oddymiania wysyła impuls do siłowników elektrycznych lub pneumatycznych. Następuje otwarcie klap dymowych zamontowanych w dachu albo okien oddymiających w górnej części klatki schodowej czy ścian zewnętrznych. W systemach mechanicznych uruchamiane są specjalne wentylatory przystosowane do pracy w wysokiej temperaturze.
3. W systemach grawitacyjnych wykorzystywane jest naturalne zjawisko fizyczne - tzw. efekt kominowy. Gorące gazy pożarowe unoszą się ku górze, ponieważ mają mniejszą gęstość niż chłodne powietrze.
4. Aby system oddymiania działał jak należy, trzeba jednocześnie zapewnić dopływ świeżego powietrza. Ten proces nazywany jest napowietrzaniem. Bez napowietrzania nie powstanie odpowiedni ciąg powietrza, a dym nie będzie skutecznie odprowadzany.

Prawidłowo zaprojektowany i wykonany system oddymiania umożliwia skuteczne usunięcie dymu, poprawę widoczności na drogach ewakuacyjnych oraz obniżenie temperatury w strefie zagrożenia. Właściwie zaprojektowany system oddymiania powinien zapewnić napływ powietrza z niewielką prędkością, czyli z taką, która nie spowoduje mieszania dymu z warstwą czystego powietrza i „ściągania” jej ku dołowi.

Rodzaje Systemów Oddymiania

Istnieją dwa główne typy systemów oddymiania: grawitacyjne i mechaniczne, każdy z nich ma swoje zastosowanie, zalety i wady.

Oddymianie Grawitacyjne

Oddymianie grawitacyjne to naturalny sposób usuwania dymu i gorących gazów z budynków w razie pożaru. Opiera się na zjawisku unoszenia się gorącego powietrza ku górze - dym przedostaje się do najwyższych partii budynku, skąd jest odprowadzany na zewnątrz przez specjalne klapy lub okna oddymiające. Równocześnie w niższych partiach budynku zapewniany jest dopływ świeżego powietrza, co wspomaga naturalną cyrkulację.

Systemy grawitacyjne są najczęściej stosowane w klatkach schodowych, halach i przestrzeniach o dużej wysokości. To rozwiązanie jest stosunkowo proste konstrukcyjnie, niezawodne i ekonomiczne w eksploatacji. Sprawdza się tam, gdzie możliwe jest zapewnienie odpowiedniej powierzchni czynnej klap oraz skutecznego napowietrzania. Wiele systemów grawitacyjnych może pełnić również funkcję codziennej wentylacji.

Zalety Oddymiania Grawitacyjnego:

• Prostota działania i niezawodność.
• Niskie koszty eksploatacyjne.
• Możliwość pełnienia funkcji wentylacji codziennej.

Wady Oddymiania Grawitacyjnego:

• Duża wrażliwość systemu na działanie wiatru.
• Wymaga dużych powierzchni napływu powietrza uzupełniającego.
• Wymaga dużych powierzchni otworów w dachu.
• Mało skuteczny przy niskich temperaturach dymu.

Oddymianie Mechaniczne

Oddymianie mechaniczne to rozwiązanie stosowane w budynkach, w których oddymianie naturalne byłoby nieskuteczne lub niemożliwe - na przykład w piwnicach, garażach podziemnych, pomieszczeniach bez okien, a także w dużych obiektach o złożonym układzie przestrzennym. W systemach tego typu za odprowadzenie dymu i trujących gazów odpowiadają wentylatory, które wymuszają przepływ powietrza i skutecznie wypychają dym poza budynek.

Systemy mechaniczne mogą być znacznie bardziej zaawansowane niż systemy grawitacyjne. Wentylatory pracują w ekstremalnych warunkach - są zaprojektowane do działania nawet przez 120 minut w temperaturze 400°C, zgodnie z normą PN-EN 12101-3. Aby system działał prawidłowo, konieczne jest zapewnienie odpowiedniego dopływu powietrza nawiewanego oraz zapasowego źródła zasilania. Oddymianie mechaniczne charakteryzuje się dużą wydajnością i elastycznością projektową - można je precyzyjnie dostosować do specyfiki budynku, zapewniając skuteczne odprowadzenie dymu nawet w najbardziej wymagających warunkach.

Zalety Oddymiania Mechanicznego:

• Gwarantowana wydajność wyciągu dymu.
• Wymaga mniejszej liczby otworów w dachu, o mniejszych wymiarach.
• Możliwe odprowadzenie dymu przewodami wentylacji oddymiającej.
• Wentylatory mogą być instalowane z dala od chronionych stref, możliwe jest przystosowanie wentylacji bytowej na potrzeby oddymiania (wentylatory dwubiegowe).

Wady Oddymiania Mechanicznego:

• Duży ciężar wentylatorów.
• Koszty związane z dużymi wymaganiami stawianymi zasilaniu elektrycznemu wentylatorów i okablowaniu.
• Nie zawsze możliwa rozbudowa systemu.
• Wysoki koszt systemu - jeżeli przewiduje się wysoką temperaturę dymu (powyżej 400°C).

Elementy Składowe Systemu Oddymiania

Budowa systemu oddymiania obejmuje kilka elementów, które współpracują z systemem sygnalizacji pożaru (SSP) oraz innymi zabezpieczeniami PPOŻ. Aby system działał skutecznie w sytuacji zagrożenia, wszystkie jego komponenty muszą tworzyć spójną i zintegrowaną całość.

• Centrale oddymiania - to "serce" całego systemu. Odpowiada za odbiór sygnałów z czujek dymu, przycisków oddymiania oraz systemu sygnalizacji pożaru, a następnie steruje siłownikami i klapami.

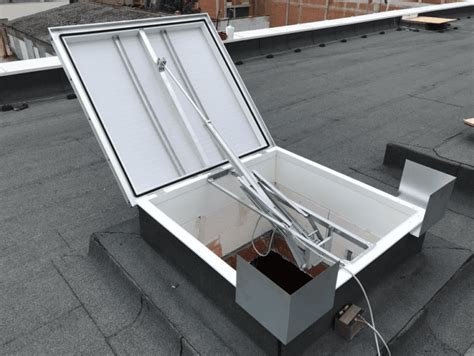

• Klapy dymowe - montowane są najczęściej w dachu lub w górnych partiach ścian budynku. Ich zadaniem jest stworzenie drogi ujścia dla dymu i gorących gazów pożarowych. Otwierają się automatycznie po otrzymaniu sygnału z centrali oddymiania lub systemu SSP.
• Okna oddymiające - pełnią podobną funkcję co klapy dymowe, montowane są w ścianach i fasadach obiektów.
• Wentylatory oddymiające - stosowane w systemach mechanicznych, wymuszają przepływ powietrza i usuwanie dymu.
• Czujki dymu - stanowią element detekcyjny. To one jako pierwsze reagują na pojawienie się produktów spalania w powietrzu. Po wykryciu zagrożenia przekazują sygnał do centrali sterującej, inicjując procedurę oddymiania. Właściwie dobrane i rozmieszczone czujki mogą szybko przekazać sygnał alarmowy.
• Ręczne ostrzegacze pożarowe (ROP) - umożliwiają manualne uruchomienie systemu oddymiania. Montowane są w widocznych i łatwo dostępnych miejscach, najczęściej na klatkach schodowych.
• Siłowniki elektryczne lub pneumatyczne - odpowiadają za fizyczne otwarcie klap dymowych i okien oddymiających. Muszą być przystosowane do pracy w warunkach podwyższonej temperatury i spełniać wymagania norm przeciwpożarowych.
• System napowietrzania - realizowany poprzez klapy nawiewne, drzwi napowietrzające lub specjalne otwory w dolnych partiach budynku - umożliwia powstanie właściwego ciągu powietrza. Oddymianie nie będzie skuteczne bez zapewnienia dopływu świeżego powietrza.
• Kurtyny dymowe - elementy dodatkowe, które ograniczają rozprzestrzenianie się dymu, kierując go w stronę otworów oddymiających.

Projektowanie, Montaż i Serwis Systemów Oddymiania

Instalacja oddymiania nie może być zaprojektowana przypadkowo. Jej projekt i wykonanie muszą spełniać konkretne wymagania określone w przepisach budowlanych, przeciwpożarowych oraz w normach technicznych. Każdy system powinien być zaprojektowany indywidualnie dla danego obiektu - na podstawie jego parametrów technicznych, przeznaczenia oraz scenariusza pożarowego.

Projekt instalacji oddymiania musi zostać uzgodniony z rzeczoznawcą ds. zabezpieczeń PPOŻ, który potwierdza zgodność rozwiązań z obowiązującymi przepisami. Instalacja systemu oddymiania to zadanie, które powinno być powierzone wyłącznie wyspecjalizowanym firmom posiadającym doświadczenie w projektowaniu i montażu zabezpieczeń przeciwpożarowych. Prawidłowy dobór, instalacja i konfiguracja systemu mają kluczowe znaczenie dla jego skuteczności w sytuacji zagrożenia pożarowego.

Wykonawcy systemu oddymiania powinni dysponować wykwalifikowanym personelem z odpowiednimi uprawnieniami oraz być autoryzowani przez producentów urządzeń, które instalują. Istotne jest również, by posiadali certyfikaty potwierdzające kompetencje w zakresie ochrony przeciwpożarowej oraz znajomość aktualnych przepisów i norm, tak aby zapewnić odpowiednią ochronę konstrukcji budynku. Po montażu przeprowadza się testy działania systemu, a inwestor otrzymuje pełną dokumentację techniczno-ruchową.

Regularna Konserwacja i Serwis

Wymagania nie kończą się jednak na montażu. System oddymiania, jako element zabezpieczeń PPOŻ, musi być regularnie konserwowany i poddawany przeglądom technicznym. Obowiązek ten wynika z przepisów ochrony przeciwpożarowej i dotyczy zarówno sprawności klap dymowych, central sterujących, jak i elementów napowietrzania. Każda instalacja oddymiająca podlega obowiązkowemu serwisowi - co najmniej raz w roku. Regularna konserwacja zapewnia jego gotowość do działania w każdej chwili. Pamiętaj, że nawet najlepszy system oddymiania jest bezużyteczny, jeśli siłownik klapy zardzewieje lub centrala sterująca nie zadziała w momencie alarmu.

Koszty i Odpowiedzialność

Koszt systemu oddymiania zależy od wielkości budynku, liczby stref oddymiania oraz rodzaju wybranego systemu. Koszt oddymiania klatki schodowej w budynku mieszkalnym będzie znacząco niższy niż instalacja systemu mechanicznego w dużej hali produkcyjnej czy garażu podziemnym. Zgodnie z Prawem budowlanym to inwestor i właściciel obiektu odpowiadają za zapewnienie bezpieczeństwa pożarowego budynku. Oznacza to, że ewentualne błędy projektowe, niezgodność z przepisami czy niesprawny system oddymiania mogą skutkować nie tylko konsekwencjami finansowymi, ale także odpowiedzialnością administracyjną. Błędy w doborze urządzeń, rozmieszczeniu klap czy konfiguracji sterowania mogą sprawić, że system nie zadziała w kluczowym momencie.
