Prawidłowe oznakowanie hydrantów, zarówno wewnętrznych, jak i zewnętrznych, ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia, stanowiąc niezbędny element systemów przeciwpożarowych. Hydranty powinny być dobrze widoczne i łatwo dostępne, aby w razie zagrożenia móc z nich w jak najkrótszym czasie skorzystać, pobierając wodę do gaszenia pożarów i zaopatrzenia wodnego pojazdów straży pożarnej.
Rola Znaków Przeciwpożarowych w Systemie Bezpieczeństwa
Cel i Znaczenie Oznakowania
Znaki przeciwpożarowe pełnią kluczową rolę w zapewnianiu bezpieczeństwa w budynkach, ułatwiając szybkie zlokalizowanie sprzętu gaśniczego w sytuacji awaryjnej. Ich stosowanie jest obowiązkowe zgodnie z przepisami prawa i normami ochrony przeciwpożarowej.
Znak ma na celu umożliwienie szybkiego zlokalizowania hydrantu w razie pożaru, co jest kluczowe dla sprawnego przeprowadzenia akcji gaśniczej. Zwiększa świadomość o rozmieszczeniu hydrantów wewnętrznych i zachęca do szybkiego reagowania w sytuacjach awaryjnych.
Materiały i Formy Wykonania Znaków

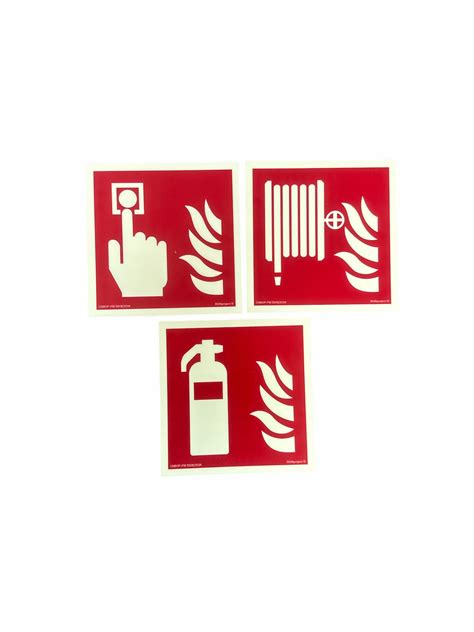

Znaki ochrony przeciwpożarowej mogą być wykonane na sztywnych płytach lub folii samoprzylepnej. Dostępne są w formie folii samoprzylepnej lub trwałego PVC, co zapewnia odporność na warunki atmosferyczne i długą żywotność. Znak wykonany jest z trwałej płyty PVC o grubości 0,5mm. Znaki dostępne są w wersji świecącej (fotoluminescencyjnej) i w wersji nieświecącej.
Oznakowanie Hydrantów Wewnętrznych
Charakterystyka Znaku Hydrant Wewnętrzny F002
Znak Hydrant Wewnętrzny F002 to kluczowe oznaczenie lokalizacji hydrantu wewnętrznego. Wskazuje lokalizację wewnętrznego hydrantu w budynku, czyli miejsca, gdzie znajduje się wąż pożarowy z zaworem i prądownicą.
Obowiązek oznakowania dotyczy budynków wyposażonych w wewnętrzne hydranty, między innymi budynków użyteczności publicznej (np. w galeriach handlowych, urzędach), placówkach medycznych (w szpitalach, przychodniach), szkołach, biurowcach, magazynach, halach produkcyjnych oraz innych miejscach, gdzie wymagane jest oznakowanie lokalizacji hydrantów wewnętrznych.

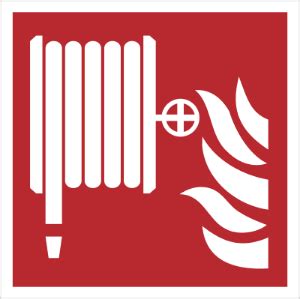

Kwadratowy, czerwony znak z białą lub żółtą obwódką, zgodny z najnowszą, europejską normą PN-EN ISO 7010:2012, ma na znaku biały lub żółty piktogram symbolizujący hydrant wewnętrzny (często nazywany znakiem ochrony ppoż z kaloryferem lub grzejnikiem). Po prawej stronie znaku znajduje się rysunek przedstawiający płomień/ogień - piktogram charakterystyczny dla znaków zgodnych z normą PN-EN ISO 7010:2012. Produkt stanowi bezpośredni odpowiednik i zastępuje wycofany znak BA006.
Znak powinien być umieszczony w widocznym miejscu, np. nad hydrantem lub w jego pobliżu, tak aby był łatwo zauważalny w razie pożaru. Dodatkowo, wewnątrz budynków stosuje się również szafy z czerwonymi lub przeszklonymi drzwiami dla hydrantów, a także oznaczenia wskazujące m.in.: zawór hydrantowy, przyłączenie sieci hydrantowej wewnętrznej, pompownię hydrantową czy lokalizację klucza do szafki hydrantowej. W pobliżu hydrantu powinno się również umieścić instrukcję jego użytkowania w razie pożaru.
UŻYCIE HYDRANTU WEWNĘTRZNEGO
Wyposażenie i Budowa Hydrantów Wewnętrznych

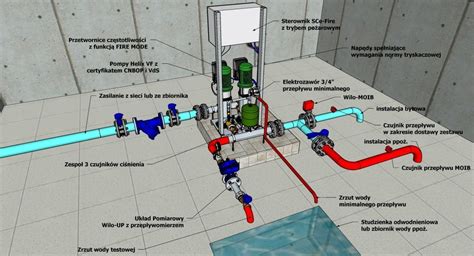

Hydranty wewnętrzne instalowane są wewnątrz budynków i obiektów budowlanych i umożliwiają pobór wody z wewnętrznej sieci wodociągowej lub wewnętrznej instalacji przeciwpożarowej. Wyróżnia się hydranty natynkowe i wnękowe, w zależności od sposobu montażu.
W obiektach budowlanych stosuje się następujące rodzaje hydrantów wewnętrznych:
- Hydrant 25 i hydrant 33 - z wężem półsztywnym o średnicy węża 25 lub 33 mm.
- Hydrant 52 - z wężem płasko składanym.
- Zawór 52 - niewyposażony w wąż pożarniczy.
Hydrant Wewnętrzny DN 25 z Wężem Półsztywnym
Hydrant wewnętrzny DN 25 zawieszany z wężem półsztywnym o długości 20 m charakteryzuje się zgodnością z normą PN-EN 671-1 oraz posiada certyfikat CE. Jego wyposażenie obejmuje:
- Bęben z wężem półsztywnym DN 25 o długości 20 m.
- Zawór kulowy DN 25, zapewniający szybkie podanie i odcięcie strumienia wody.
- Prądownica wodna zamykana na prąd zwarty lub rozproszony o średnicy dyszy Ø10 mm.
Hydrant Wewnętrzny DN 25 z Miejscem na Gaśnicę
Dostępne są również hydranty wewnętrzne DN 25 zawieszane z wężem półsztywnym 20 m z miejscem na gaśnice, co zwiększa ich funkcjonalność. Oprócz standardowego wyposażenia, taki hydrant posiada szafkę hydrantową oraz szafkę na wszystkie typy gaśnic (bez gaśnicy).
W komplecie z hydrantem dostarczane są: instrukcja obsługi i montażu, specyfikacja techniczna, komplet certyfikatów, a także naklejki z folii nieświecącej - oznaczenie "hydrant wewnętrzny" (15 cm x 15 cm) oraz oznaczenie "gaśnica" (15 cm x 15 cm).
Wykonanie szafek hydrantowych obejmuje blachę cynkowaną galwanicznie, z opcją wykonania ze stali nierdzewnej. Drzwi mogą być pełne lub z oknem kwadratowym (opcja).
Doprowadzenie wody jest możliwe w czterech punktach (2 z lewej i 2 z prawej). System zamka może być patentowy (z kluczem umieszczonym na drzwiach za szklaną szybką), Euro (uchwyt pokrętny, opcja) lub uniwersalny (otwierany przez wyłamanie pokrywy lub za pomocą klucza serwisowego, opcja).
Wersja Uniwersalna Hydrantów Wewnętrznych
Wersja uniwersalna hydrantów wewnętrznych umożliwia podłączenie tego samego hydrantu zarówno w wykonaniu lewym, jak i prawym. Otwory przyłączeniowe są zaślepione i umożliwiają podłączenie do instalacji zasilającej 1” i 2”, oferując sześć możliwości podłączeń: z boku, z tyłu, z góry.
Wymagania dotyczące Lokalizacji i Parametrów
Hydranty wewnętrzne stanowią element systemu ppoż projektowanego osobno dla każdego budynku, z uwzględnieniem przeznaczenia i sposobu jego użytkowania (np. budynek mieszkalny, biurowiec, hotel), wielkości, wysokości (ilości kondygnacji) oraz układu poszczególnych pomieszczeń.
Minimalna wydajność poboru wody może wynosić 2,5 l/s dla zaworu 52 i 1,0 l/s dla hydrantu 25, a minimalne ciśnienie mierzone na zaworze dla minimalnej wydajności w obydwu przypadkach wynosi 0,2 MPa.
Oznakowanie Hydrantów Zewnętrznych
Znak „Hydrant zewnętrzny”
Znak „Hydrant zewnętrzny” informuje o miejscu, w którym znajduje się hydrant służący do poboru wody podczas akcji gaśniczej. Znak ten jest stosowany na terenach zewnętrznych, takich jak ulice, osiedla mieszkaniowe, zakłady przemysłowe, magazyny czy obiekty użyteczności publicznej. Celem jego stosowania jest umożliwienie szybkiego odnalezienia źródła wody niezbędnego do prowadzenia działań gaśniczych.
Umieszczanie tego znaku w widocznych miejscach jest obowiązkiem właściciela lub zarządcy terenu i stanowi istotny element systemu ochrony przeciwpożarowej. Znak wskazuje miejsce hydrantu zewnętrznego, wodnego, podziemnego lub nadziemnego.
Hydranty Zewnętrzne Nadziemne i Podziemne
Hydranty zewnętrzne zlokalizowane są na zewnątrz budynków i umożliwiają pobór wody z głównych przewodów sieci wodociągowych zewnętrznych. Mogą mieć postać nadziemną lub podziemną.

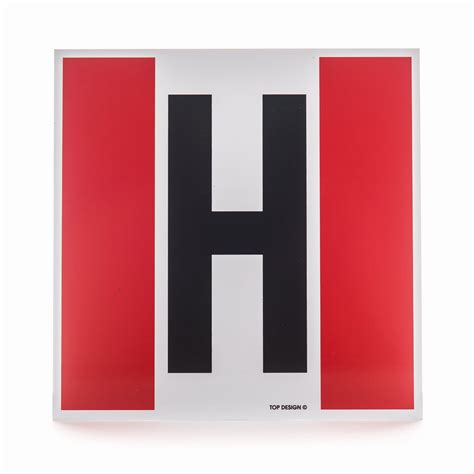

Hydranty zewnętrzne nadziemne mają kolor czerwony, co zapewnia stosunkowo dobrą widoczność w przestrzeni publicznej. Znak hydrant to tabliczka w biało-czerwonym kolorze (czerwone paski na zewnątrz, biały pasek wewnątrz) z wpisaną w jej środek czarną literą "H". Znak hydrant może być umiejscowiony bezpośrednio na hydrancie lub na wysięgniku, który zdecydowanie podnosi widoczność urządzenia i może być niezbędny w odniesieniu do hydrantów zlokalizowanych na terenach zielonych, w lekkich zagłębieniach terenów lub na wzniesieniach, gdy np. istnieje ryzyko przysłonięcia urządzenia przez trawy. Znaki hydrantowe mogą być płaskie lub przestrzenne - dobrze widoczne z każdej strony.
Do wskazania lokalizacji hydrantów podziemnych stosuje się czerwone tablice orientacyjne (biała obwódka, czerwone tło, białe piktogramy), na których znajduje się litera "H" oraz informacja o średnicy zaworu oraz kierunku i odległości od znaku, w których znajduje się hydrant.
Parametry i Lokalizacja Hydrantów Zewnętrznych
Wszystkie hydranty muszą być podpięte do sieci wodociągowej zapewniającej odpowiednią ilość i ciśnienie wody. Sieć wodociągowa na hydrantach zewnętrznych powinna zapewnić ciśnienie nie mniejsze niż 0,1 MPa oraz wydajność nie mniejszą niż 5 l/s (dla pożaru gaszonego przez okres minimum 2 h), a także maksymalne ciśnienie hydrostatyczne w sieci wodociągowej przeciwpożarowej nie większe niż 1,6 MPa.
Hydranty zewnętrzne powinny być zlokalizowane wzdłuż dróg, ulic i przy skrzyżowaniach, w odległościach od siebie wynoszących maksymalnie 150 metrów. Przepisy wskazują również maksymalną odległość hydrantu: od zewnętrznej krawędzi jezdni/drogi/ulicy - 15 metrów oraz od obiektu budowlanego - 150 metrów (w przypadku obiektów chronionych - 75 metrów).
Regulacje Prawne i Normy Techniczne
Ustawy i Rozporządzenia
Hydranty zewnętrzne i wewnętrzne stanowią element systemów przeciwpożarowych, a ich projektowanie, lokalizacja i odbiór są regulowane zarówno Ustawami i Rozporządzeniami dotyczącymi ochrony ppoż, jak i Ustawami i Rozporządzeniami dotyczącymi prawa budowlanego. Oto najważniejsze dokumenty, w których znajdują się przepisy regulujące kwestie związane z hydrantami:
- Ustawa z dnia 21 sierpnia 1991 r. o ochronie przeciwpożarowej.
- Ustawa z dnia 7 lipca 1994 r. Prawo budowlane.
- Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 roku w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.
- Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 24 lipca 2009 roku w sprawie przeciwpożarowego zaopatrzenia w wodę oraz dróg pożarowych.
Aprobata Techniczna CNBOP
Hydranty wewnętrzne i zewnętrzne, zgodnie z Ustawą z dnia 16 kwietnia 2004 r. o wyrobach budowlanych, stanowią wyrób budowlany, czyli element trwale wbudowany w obiekt budowlany lub jego część i wpływający na właściwości użytkowe tego obiektu. Hydranty są więc wyrobami budowlanymi stosowanymi zarówno w obiektach, jak i w ich otoczeniu, w ramach systemów ochrony przeciwpożarowej.
Podlegają one ocenie technicznej przeprowadzanej przez Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej Państwowy Instytut Badawczy (CNBOP-PIB). Hydranty mogą być dopuszczone do zastosowania w obiektach budowlanych lub ich częściach po uzyskaniu aprobaty technicznej CNBOP, która potwierdza, że dany wyrób uzyskał pozytywną ocenę techniczną przydatności. Produkt posiada świadectwo dopuszczenia CNBOP-PIB nr 5508/2024, co potwierdza jego zgodność z wymaganiami ochrony przeciwpożarowej i dopuszczenie do stosowania w obiektach objętych kontrolą PSP.
Polskie Normy dotyczące Hydrantów
Hydranty wewnętrzne i zewnętrzne powinny być również zgodne z normami, opisującymi przede wszystkim wymagania i metody badań, dotyczące budowy i parametrów użytkowych hydrantów wewnętrznych i zewnętrznych oraz ich prawidłowego oznakowania. Polskie Normy dotyczące hydrantów to m.in.:
- PN-EN 671-1: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem półsztywnym.
- PN-EN 671-2: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Hydranty wewnętrzne z wężem płasko składanym.
- PN-EN 671-3: Stałe urządzenia gaśnicze. Hydranty wewnętrzne. Konserwacja hydrantów wewnętrznych z wężem półsztywnym i hydrantów wewnętrznych z wężem płasko składanym.
- PN-EN 1074-6: Armatura wodociągowa. Wymagania użytkowe i badania sprawdzające. Część 6: Hydranty.
- PN-EN 14384: Hydranty przeciwpożarowe nadziemne.
- PN-EN 14339: Hydranty przeciwpożarowe podziemne.
Standaryzacja Oznakowania: Stare i Nowe Normy
PN-92/N-01256/01 vs. PN-EN ISO 7010:2012
Znaki ochrony przeciwpożarowej powinny być zgodne z normą PN-92/N-01256/01 lub PN-EN ISO 7010. Obecnie znaki spełniające najnowszą, europejską normę PN-EN ISO 7010:2012 są preferowane i stosowane w obiektach, w których jeszcze nie ma oznakowania lub w obiektach, w których chcemy wymienić stare oznakowanie w całości na nowe.
Można je również zastosować jako uzupełnienie do istniejących znaków ze starych norm. Przy uzupełnianiu oznakowania zgodnego ze starą normą (PN-92/N-01256/02) znakami zgodnymi z nową normą (PN-EN ISO 7010:2012), należy uważać, aby oznakowanie było spójne, a znaki nie wykluczały się nawzajem i nie powodowały wątpliwości.
Przykłady Wariantów Znaku Hydrant Wewnętrzny (PN-EN ISO 7010:2012)
Znak wskazujący umiejscowienie hydrantu wewnętrznego jest dostępny na różnych podłożach (folia samoprzylepna [naklejka/nalepka], płyta PCV, system TD), w różnych wymiarach oraz w wersji świecącej (fotoluminescencyjnej) i w wersji nieświecącej. Przykładowe formaty i warianty produktu (BAF002) obejmują:
- 10 x 10 cm: folia samoprzylepna (nieświecąca, fotoluminescencyjna), płyta PCV (nieświecąca, fotoluminescencyjna), SYSTEM TD® (fotoluminescencyjny).
- 15 x 15 cm: folia samoprzylepna (nieświecąca, fotoluminescencyjna), płyta PCV (nieświecąca, fotoluminescencyjna), SYSTEM TD® (fotoluminescencyjny).
- 20 x 20 cm: folia samoprzylepna (nieświecąca, fotoluminescencyjna), płyta PCV (nieświecąca, fotoluminescencyjna), SYSTEM TD® (fotoluminescencyjny).
- 35 x 35 cm: płyta PCV (nieświecąca, fotoluminescencyjna), SYSTEM TD® (fotoluminescencyjny).
Podsumowanie Znaczenia
Kluczowe aspekty bezpieczeństwa
Skuteczność działań służb pożarniczych zależy od prawidłowego zaprojektowania całego systemu, w tym właściwego rozmieszczenia i oznaczenia hydrantów. Hydranty zewnętrzne i wewnętrzne mają umożliwiać efektywny pobór wody do gaszenia pożarów oraz zaopatrywania w wodę pojazdów straży pożarnej.
Sam znak jest oznaczeniem - ważne jest, by pod nim znajdował się sprawny hydrant. Zgodnie z przepisami i normami instalacja musi być regularnie przeglądana, aby zapewnić jej pełną funkcjonalność w razie potrzeby.
Obowiązki właścicieli/zarządców
Oznakowanie hydrantów wewnętrznych powinno spełniać standardy obowiązujące w Polsce i UE. Obowiązek oznakowania dotyczy budynków wyposażonych w wewnętrzne hydranty. Prawidłowe usytuowanie i oznakowanie hydrantów ma bezpośredni wpływ na bezpieczeństwo ludzi i mienia.
