Systemy ochrony przeciwpożarowej (PPOŻ) są niezbędnym elementem każdego budynku użyteczności publicznej, a także wielu budynków mieszkalnych i przemysłowych. Ich głównym zadaniem jest skuteczne wykrycie pożaru w jego najwcześniejszej fazie oraz zasygnalizowanie zagrożenia w sposób optyczny lub akustyczny, wraz z powiadomieniem odpowiednich służb. Kluczową rolę w alarmowaniu odgrywają akustyczne ostrzegacze pożarowe, które wraz z ręcznymi ostrzegaczami (ROP) i automatycznymi czujkami tworzą spójny system sygnalizacji pożarowej (SSP).
Ręczne Ostrzegacze Pożarowe (ROP) - Podstawowy Element Aktywujący

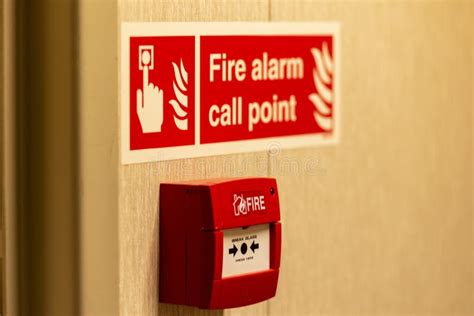

Ręczny ostrzegacz pożarowy, powszechnie zwany ROP, to urządzenie do ręcznego uruchomienia systemu sygnalizacji pożarowej. Uruchomić go powinna osoba, która zauważyła pożar bądź zagrożenie pożarowe. Jego główne zadanie to szybkie ostrzeżenie osób przebywających w budynku oraz powiadomienie odpowiednich służb o zagrożeniu.
Budowa i Funkcjonalność ROP
ROP charakteryzuje się prostą, ale skuteczną budową. Obudowa urządzenia jest zazwyczaj wykonana z czerwonego tworzywa, odpornego na korozję, uszkodzenia mechaniczne, wilgoć i wysokie temperatury. Zapewnia to trwałość oraz minimalne wymagania konserwacyjne, nawet w najbardziej wymagających warunkach środowiskowych, np. na zewnętrznych platformach wiertniczych czy w zakładach chemicznych. Nieodłącznym elementem jest przezroczysta szybka, również wykonana z tworzywa sztucznego, której zadaniem jest zabezpieczenie przed przypadkowym włączeniem ostrzegacza. Kluczowym elementem jest mechanizm aktywacyjny, często wymagający zbicia lub odsunięcia szybki przed naciśnięciem przycisku.
Dostępny asortyment ROP-ów oferuje również dodatkową opcję sygnalizacji diodą LED. Może być zamontowana czerwona i zielona (lub obydwie). Gdy pojawi się stan błędu lub alarmu, zielona dioda LED zostanie „nadpisana” przez czerwoną diodę LED, wskazując na konkretny status. Ręczne ostrzegacze mogą być kompatybilne z systemami PLC, DCS i ESD poprzez wyjście 4-20mA, co umożliwia ich integrację z istniejącą infrastrukturą zakładu. Intuicyjny montaż i prostota obsługi, dzięki wygodnym zaciskom montażowym, pozwalają na szybkie i bezpieczne podłączenie przewodów sygnałowych bez użycia specjalistycznych narzędzi.
Typy ROP
- ROP typu A: Zalicza się do nich ostrzegacze uruchamiane bezpośrednio, o działaniu pojedynczym. W tego typu ROP-ach przejście do stanu alarmowania następuje automatycznie po zbiciu lub przemieszczeniu szybki.
- ROP typu B: Są to ostrzegacze uruchamiane pośrednio, działające na zasadzie podwójnej. Przejście do stanu alarmowania wymaga, po zbiciu lub odsunięciu szybki, dodatkowego ręcznego wciśnięcia przycisku przez osobę alarmującą.
Przykładowy model, taki jak ROP-400, działa po wciśnięciu przycisku i jest wyposażony w wewnętrzne izolatory zwarć. Stan alarmowania ostrzegacza jest sygnalizowany czerwonymi rozbłyskami dwukolorowej diody świecącej, która potwierdza zadziałanie systemu sygnalizacji pożarowej. ROP-400 może również posiadać opcjonalną szybkę zabezpieczającą ROP-FLAP, która uniemożliwia przypadkowe włączenie alarmu.
Lokalizacja i Montaż ROP
Ręczne ostrzegacze pożarowe muszą być zamontowane na wysokości od 1,2 m do 1,6 m. Długość drogi do ROP-a nie powinna przekraczać 30 m. Ostrzegacze powinny być zamontowane przy każdym wyjściu, na drogach ewakuacyjnych oraz na klatkach schodowych na każdej kondygnacji. ROP-y muszą się również znaleźć na obszarach szczególnie zagrożonych pożarem, a także w pobliżu miejsc umieszczenia gaśnic i/lub hydrantów ściennych. Ich umiejscowienie jest zależne od wielu czynników, a także regulowane przez normy budowlane.
Centrala Sygnalizacji Pożarowej (CSP) - Serce Systemu

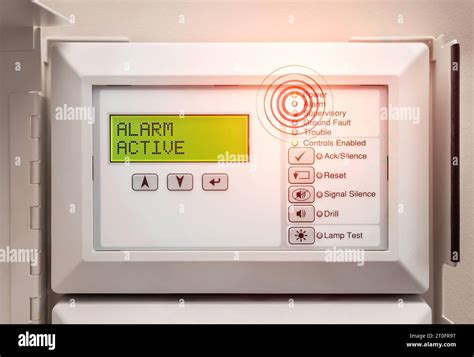

Centrala sygnalizacji pożaru jest głównym elementem systemu sygnalizacji pożarowej (SSP). Ma postać metalowej szafki, zazwyczaj przeznaczonej do zainstalowania na ścianie. Panel centrali wyposażony jest w wyświetlacz graficzny, główny zbiorczy wskaźnik alarmu pożarowego, elementy sygnalizacyjne i manipulacyjne oraz często drukarkę. Wyświetlacz graficzny obsługiwany jest za pomocą klawiatury numerycznej i przycisków edycyjnych.
Rola i Zadania CSP
Podstawowym zadaniem centrali jest zasilanie czujek pożarowych oraz odbieranie od nich sygnału o wykryciu alarmu. W przypadku wykrycia zagrożenia, CSP musi efektywnie zarządzać procesem alarmowania. Centrala sygnalizacji pożarowej powinna sygnalizować alarm I stopnia w przypadku zadziałania jednej z czujek pożarowych. Przeszkolony personel powinien zidentyfikować miejsce wystąpienia alarmu, wyciszyć sygnalizację wewnętrzną w centrali i zawiesić ogłoszenie alarmu na określony czas (np. 180 sekund) na zweryfikowanie zagrożenia.
Nowoczesne centrale, takie jak BOSCH FPA 2000, spełniają najwyższe wymogi bezpieczeństwa, oferując kompleksowe wykrywanie zagrożeń i niezawodne standardy technologiczne. Dzięki modularnej budowie, centrale te pozwalają na elastyczną i przyjazną dla użytkownika integrację różnorodnych modułów. W jednej pętli centrali można zainstalować maksymalnie 254 urządzenia, w tym adresowalne czujki i ręczne ostrzegacze pożarowe.
Integracja z Detektorami i ROP

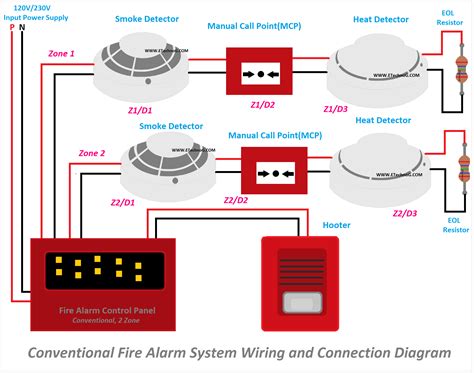

W projektowanej instalacji sygnalizacji pożarowej przewiduje się zastosowanie pętli dozorowych, na których instalowane są adresowalne czujki oraz ręczne ostrzegacze pożarowe. Funkcję detekcji pożaru realizuje się poprzez zastosowanie optycznych czujek dymu i ręcznych ostrzegaczy. Funkcje sterownicze mogą być realizowane za pośrednictwem modułów wyjść przekaźnikowych oraz modułów linii sygnalizatorów. Wszystkie elementy adresowalne pętlowe powinny być wyposażone w izolatory zwarć, zabezpieczające system przed uszkodzeniem, oraz w funkcję automatycznej adresacji z poziomu centrali.
Sygnalizatory Akustyczne i Akustyczno-Optyczne

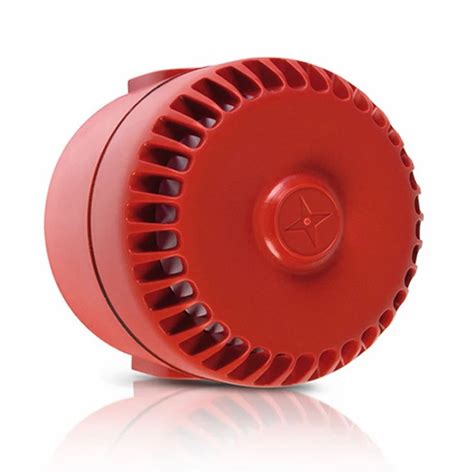

Sygnalizator akustyczny, taki jak SA-K6, sygnalizuje wystąpienie zagrożenia pożarowego za pomocą sygnału akustycznego wewnątrz budynków. Może również służyć do innych celów, zgodnie z wybranymi typami sygnałów. Do alarmowania o zagrożeniu pożarowym stosuje się również sygnalizatory akustyczno-optyczne, np. SAO-P8, zasilane z modułów linii sygnalizatorów zamontowanych w centrali SSP.
Budowa i Zasada Działania
Sygnalizator składa się z właściwego sygnalizatora w obudowie wykonanej z tworzywa sztucznego. Zawiera ona wyprowadzenia do podłączenia napięcia zasilania i piny umożliwiające wybranie rodzaju dźwięku. Sygnalizatory posiadają możliwość wyboru jednego z kilku sygnałów akustycznych; jako źródło dźwięku często stosuje się przetwornik piezoceramiczny. Poprzez zastosowanie wyłącznika sygnału dźwiękowego (np. WSD-1) istnieje możliwość wyłączenia sygnału akustycznego i pozostawienia samego sygnału optycznego, co jest użyteczne w sytuacjach, gdy hałas byłby niepożądany, a wizualne ostrzeżenie wystarczające.
Montaż Sygnalizatorów
Sygnalizatory serii SA-K6 powinny być włączane do instalacji SAP za pośrednictwem puszek połączeniowych o odporności ogniowej (np. zalecane PIP-1AN). Puszkę montuje się do podłoża/ściany, która również posiada wymaganą odporność ogniową. W przypadku, gdy ze względów estetycznych sygnalizatora nie można umieścić bezpośrednio na puszce PIP-1AN, dopuszczalne jest zamontowanie urządzenia do podłoża nie posiadającego wymaganej odporności ogniowej, pamiętając, że w takim rozwiązaniu puszka połączeniowa musi być zamontowana na podłożu ognioodpornym.
Automatyczne Czujki Pożarowe - Uzupełnienie Systemu
Choć artykuł koncentruje się na sygnalizacji akustycznej, warto wspomnieć o roli automatycznych czujek pożarowych, które stanowią integralną część SSP i dostarczają sygnałów do centrali, która następnie aktywuje akustyczne ostrzegacze. Czujki te wykorzystują różne parametry do wykrywania pożaru:
- Czujki dymu (optyczne liniowe, optyczne rozproszeniowe, jonizacyjne): Urządzenia wykorzystujące parametry dymu do sygnalizacji pożarowej. Wykrywają dym powstający we wczesnym stadium rozwoju pożaru.
- Czujki ciepła (punktowe nadmiarowo-różniczkowe): Reagują na przekroczenie ustalonej temperatury progowej lub na szybki wzrost temperatury.
- Czujki płomienia: Urządzenia reagujące na promieniowanie (podczerwone, ultrafioletowe lub wielobarwne) emitowane przez płomień.
Współczesne czujki często posiadają funkcję automonitorowania, przekazując informacje o awariach, poziomie zabrudzenia czy usterkach, zamiast wywoływać fałszywe alarmy. Wbudowane izolatory zwarć zapewniają bezpieczeństwo systemu w przypadku uszkodzenia kabla.
How Fire Alarm Systems Work | Point Monitor Corporation
Niezawodność i Bezpieczeństwo Systemów SSP
Projektowanie i instalacja systemów sygnalizacji pożarowej, w tym ręcznych ostrzegaczy i akustycznych sygnalizatorów, opiera się na zapewnieniu maksymalnego bezpieczeństwa i niezawodności działania. Obudowy urządzeń są wykonane z materiałów odpornych na korozję, chemikalia oraz zmienne temperatury. Wiele urządzeń, takich jak seria ręcznych ostrzegaczy pożarowych CP135, jest zatwierdzonych do użytku w atmosferach potencjalnie wybuchowych i w bardzo trudnych warunkach przemysłowych.
Nowoczesne czujki i centrale wykorzystują technologie takie jak LSN improved, umożliwiające automatyczną adresację i zwiększające odporność na fałszywe alarmy poprzez zastosowanie różnych detektorów w jednej czujce oraz zaawansowane algorytmy analizy sygnałów.
Przepisy i Normy Prawa Pożarowego
Instalacja ręcznych ostrzegaczy pożarowych (ROP) oraz całych systemów sygnalizacji pożarowej jest ściśle regulowana przepisami. W wielu budynkach instalacja ROP jest obowiązkowa zgodnie z przepisami prawa, w szczególności tymi zawartymi w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów. Dla bezpieczeństwa użytkowników obiektów ważne jest, aby systemy były zaprojektowane w sposób spełniający wszystkie wytyczne i stanowiły w pełni funkcjonujący element SSP.
Projektowanie, Konserwacja i Testowanie Systemów
Nasz zespół specjalistów może przygotować kompletne rozwiązanie dotyczące Systemu Sygnalizacji Pożarowej. Prawidłowe rozmieszczenie poszczególnych urządzeń detekcyjnych, kontrolno-sterujących i sygnalizacyjnych jest kluczowe. Na etapie wykonawstwa, w obszarach chronionych przez system sygnalizacji pożarowej, w przypadku wystąpienia jakichkolwiek dodatkowych przestrzeni lub stref nieobjętych w dokumentacji, należy uzgodnić to z projektantem i zabezpieczyć odpowiednimi detektorami.
Regularna konserwacja i testowanie ROP oraz innych elementów systemu to kluczowe działania zapewniające jego skuteczność. Ważne jest, aby czasy opóźnień alarmowania były możliwie najkrótsze, po uzgodnieniu z inwestorem, aby maksymalizować szybkość reakcji na zagrożenie.
