Czym są złącza strażackie STORZ?
Złącza zaczepowe, zwane potocznie złączami strażackimi, to elementy instalacyjne, które swoją nazwę zawdzięczają pierwotnemu wykorzystaniu w wężach i hydrantach przeciwpożarowych. Standard ten został zaprojektowany w 1882 roku przez niemieckiego inżyniera Carla Augusta Guido Storza i opatentowany w 1890 roku w Szwajcarii. Obecnie złącza STORZ stanowią powszechnie uznany standard w wielu krajach europejskich (w tym w Polsce), a także w USA i Australii.
Złącza te charakteryzują się symetryczną budową (tzw. złącza bezpłciowe), co oznacza, że wtyk i gniazdo są identyczne. Taka konstrukcja eliminuje konieczność rozróżniania części męskich i żeńskich, co znacząco przyspiesza montaż.
Zasada działania i montaż
Kluczową zaletą złączy STORZ jest szybkość łączenia - do uzyskania szczelnego połączenia niezbędny jest jedynie obrót o 1/4 (ok. 120°). Mechanizm opiera się na zaczepach umieszczonych na obrotowej nasadzie (zabezpieczonej pierścieniem z drutu) lub stałej nasadzie z gwintem.
Dobór rozmiaru złącza

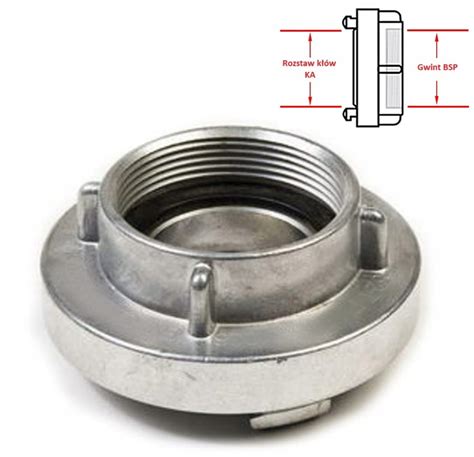

Rozmiar złącza określa się na podstawie rozstawu wewnętrznego zaczepów (tzw. "kłów"). W przypadku konieczności połączenia elementów o różnych wymiarach niezbędne jest użycie złącza redukcyjnego. Najpopularniejsze standardy rozstawu to:
- 25-D (rozstaw 31 mm)
- 52-C (rozstaw 66 mm)
- 75-B (rozstaw 89 mm)
- 110-A (rozstaw 133 mm)
Materiały i uszczelnienia
Wybór odpowiedniego materiału zależy od medium oraz warunków pracy instalacji:
| Materiał | Zastosowanie | Uszczelnienie |
|---|---|---|
| Aluminium | Pożarnictwo, rolnictwo, budownictwo (lekkość, ekonomia) | NBR (biała lub czarna) |
| Stal nierdzewna | Przemysł chemiczny, spożywczy, morski (odporność na korozję) | Viton (FKM) |
| Mosiądz | Przemysł stoczniowy | NBR |
Warto zwrócić uwagę na metodę produkcji złączy aluminiowych: wersje kute charakteryzują się znacznie większą wytrzymałością (do 16 bar) niż wersje odlewane (6 bar), które są bardziej podatne na wady materiałowe i pęknięcia.
Zastosowania przemysłowe
Dzięki dużej średnicy przelotu i odporności na zanieczyszczenia, złącza STORZ znajdują szerokie zastosowanie poza pożarnictwem:
- Przesył wody pitnej i ścieków.
- Systemy nawadniania w rolnictwie.
- Przemysł chemiczny i spożywczy.
- Autocysterny do przewozu materiałów sypkich i płynnych.
How to Connect Using Storz
Konserwacja i eksploatacja
Aby zapewnić długotrwałą i bezpieczną eksploatację, zaleca się regularne przeglądy (minimum co 6 miesięcy w instalacjach krytycznych):
- Kontrola stanu zaczepów pod kątem wygięć lub pęknięć.
- Weryfikacja szczelności uszczelek - należy je wymieniać po zużyciu lub ekspozycji na agresywne chemikalia/UV.
- Czyszczenie i smarowanie mechanizmów obrotowych, szczególnie po pracy w trudnych warunkach.
W przypadku nieszczelności często wystarczy wymiana centralnie umieszczonej uszczelki, która zapewnia samoszczelność poprzez docisk bagnetowy.
