Drabiny Pożarnicze Pionowe: Niezbędny Element Działań Ratowniczych na Wysokości

Sprzęt strażacki nie ogranicza się jedynie do środków gaśniczych czy umundurowania. Równie ważnym akcesorium, kluczowym dla skuteczności akcji, może być drabina - zwłaszcza gdy działania ratownicze dotyczą wyższych kondygnacji budynku. Drabiny pożarnicze, charakteryzujące się jak najlepszą jakością i niezawodnością, mogą być wykorzystywane w różnorodnych sytuacjach, stanowiąc podstawowe wyposażenie każdej remizy.

Wprowadzenie: Znaczenie Drabin w Wyposażeniu Strażackim

Drabiny pożarnicze są przede wszystkim stosowane do budowy stanowisk gaśniczych na wysokości, a także do komunikacji pionowej - zarówno w przypadku wyższych pięter danego obiektu, jak i w dostępie do dołów czy studni. Ponadto, w niektórych sytuacjach mogą być wykorzystywane jako poziome kładki lub doraźny sprzęt ratowniczy. Umożliwiają one skuteczne gaszenie pożarów z różnych poziomów, ratowanie ludzi z płonących budynków, dostęp do trudno dostępnych miejsc, takich jak kanały, studzienki, dachy czy maszyneria przemysłowa, a nawet tworzenie przepraw. Zapewniają nie tylko możliwość pracy na wysokości, ale przede wszystkim jej bezpieczeństwo, sprawdzając się również w ratownictwie wodnym, lądowym oraz w działaniach podziemnych.

Rodzaje Drabin Strażackich i Ich Specyficzne Zastosowanie

Materiały Konstrukcyjne i Ogólne Kwalifikacje

W zależności od rodzaju i zastosowania (czy będą wykorzystywane jedynie do dojścia do danego miejsca, czy również do przeprowadzania skomplikowanej akcji ratowniczej), drabiny strażackie mogą być wykonane z drewna lub stopów aluminium. Aluminium, jako wysokogatunkowy stop, łączy lekkość z wyjątkową wytrzymałością, oferując szerokie, antypoślizgowe szczeble dla stabilności i komfortu użytkowania, nawet w trudnych warunkach. Konstrukcja drabin aluminiowych i drewnianych spełnia wysokie normy bezpieczeństwa, co czyni je idealnym wyborem dla służb ratowniczych, zakładów przemysłowych i ekip technicznych. Drabiny ratownicze przenośne jednoprzęsłowe typu 18S oraz dwuprzęsłowe typu 2x18S, zgodnie z deklaracjami zgodności, spełniają zasady BHP i mogą być bezpiecznie wykorzystywane przez straż pożarną.

Podstawowe Typy Drabin Przenośnych (zgodnie z normą PN-EN 1147 z 2002 roku)

Drabiny pożarnicze mają różnorodne zastosowania, dlatego istnieje wiele ich typów. Wybór odpowiedniego modelu zależy od zasięgu, liczby stopni, maksymalnego obciążenia i użytego materiału:

• Drabina dostępna: Pomaga dotrzeć do trudno dostępnych miejsc, ale nie jest przeznaczona do akcji ratunkowych wymagających szybkiego transportu osób na wysokości.
• Drabina hakowa: Może być wieszana na hakach, co jest bardzo wygodne w trakcie akcji ratowniczych.
• Drabina ratownicza wysuwana: Jej konstrukcja umożliwia przeprowadzenie akcji ratowniczej, podczas której niezbędne jest przeniesienie kogoś z góry lub przetransportowanie z dołu.
• Drabina nasadkowa straży pożarnej: Ratownicy używają jej podczas akcji ewakuacyjnych oraz tworzenia przejścia, np. przez rów czy dach.
• Drabina słupkowa: Szczeble są zamocowane zawiasowo, co pozwala na łatwe składanie bocznic. Jest bardzo lekka i niewielka, przydaje się zarówno na zewnątrz parterowych budynków, jak i w środku domów, a także przy dostępie do kanałów lub studni.
• Drabina teleskopowa strażacka: Może być szybko i łatwo rozstawiona, umożliwiając dostęp do trudno dostępnych miejsc.
• Drabina dachowa: Pozwala na swobodne przemieszczanie się po zewnętrznej części dachu.
• Drabina jednoczęściowa: Podstawowy model z pojedynczym przęsłem.

Drabiny strażackie drewniane to przede wszystkim modele jednoczęściowe, wysuwane, dachowe, słupkowe i nasadowe. Wszystkie z nich, poza słupkowymi, ale z uwzględnieniem hakowych, mogą być również wykonane ze stopów aluminium. W asortymencie drabin dostępne są także drabiny wielofunkcyjne, przegubowe, rusztowania drabinowe oraz akcesoria i części zamienne.

Rekordy i Największe Drabiny Pożarnicze

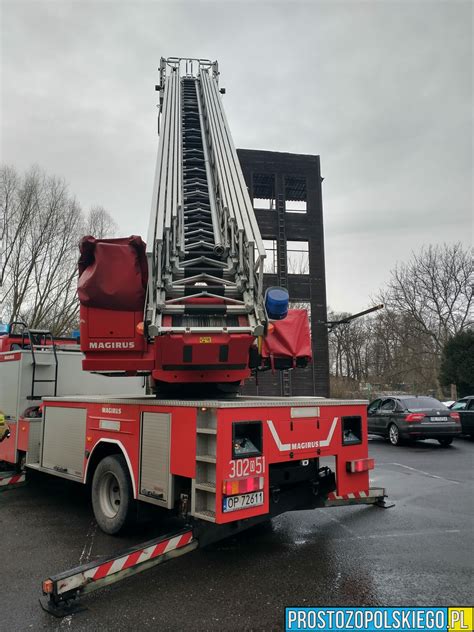

Drabiny pożarnicze stale ewoluują, aby sprostać wyzwaniom nowoczesnego budownictwa. Najwyższą drabiną pożarniczą na świecie jest M68L na podwoziu Magirusa, osiągająca imponującą wysokość. W Polsce, a jednocześnie w Europie, najwyższym podnośnikiem hydraulicznym dysponuje Zakładowa Straż Pożarna „Lotos” (Spółka LOTOS Straż), co podkreśla znaczenie specjalistycznego sprzętu w krajowych służbach ratowniczych.

Drabiny Mechaniczne Rosenbauer: Nowoczesne Rozwiązania Wysokościowe

Drabiny mechaniczne, takie jak te oferowane przez firmę Rosenbauer, stanowią szczyt technologii w dziedzinie dostępu wysokościowego. Są one używane na całym świecie w akcjach ratowniczych, gaśniczych oraz w pomocy technicznej, z maksymalną wysokością roboczą od 20 m do 64 m. Różne możliwości konfiguracji gwarantują, że te drabiny idealnie spełnią swoje zadanie.

Stabilność i System Podpór

Bezpieczne podparcie jest kluczowe podczas pracy na wysokości. Drabiny mechaniczne Rosenbauer redefiniują stabilność dzięki poziomo-pionowym podporom, które umożliwiają całkowicie niezależne i bezstopniowe podparcie. System ten pozwala na indywidualne sterowanie każdą podporą, która może być wysunięta pionowo nawet bez przesunięcia poziomego, w obrębie konturów pojazdu. Umożliwia to bezpieczne podparcie pomimo przeszkód, na zboczach (automatyczne poziomowanie do 14°) i bezpośrednio przy fasadach budynków. Drabinę obrotową można również ustawić pod kątem za pomocą podpór do pracy poniżej poziomu gruntu.

Innowacje w Sterowaniu i Bezpieczeństwie

Drabiny mechaniczne Rosenbauer wyposażone są w trzy stanowiska sterowania: w kabinie kierowcy, na obrotnicy i w koszu ratowniczym. Sercem systemu jest przejrzysty i intuicyjnie zaprojektowany system sterowania RBC Logic, wyświetlający informacje na 10-calowym ekranie z 20 podświetlanymi przyciskami funkcyjnymi, co zapewnia szybką obsługę nawet w rękawicach ochronnych.

• Ramię przegubowe XS: W sytuacjach ograniczonej przestrzeni, Rosenbauer opracował zestaw drabin XS z ramieniem przegubowym, gdzie przegub jest umieszczony wewnątrz ramienia, redukując wymaganą przestrzeń do minimum. Umożliwia to obrót drabiny poziomo o 180° w ciasnych przestrzeniach lub ustawienie kosza bardzo blisko pojazdu (minimalna odległość do środka obrotnicy w drabinie klasy 30 metrów to zaledwie 6,40 m, a kosz może być postawiony 2,20 m od podwozia).
• Konstrukcja: Zestawy drabinowe wykonane są z wysokowytrzymałej drobnoziarnistej stali, spawanej przez roboty spawalnicze w konstrukcji skrzynkowej i malowanej proszkowo. Gwarantuje to najwyższą jakość produkcji, wyjątkową sztywność skrętną i absolutną odporność na korozję.
• Funkcja „wyrównania szczebli”: Automatycznie ustawia szczeble poszczególnych sekcji drabiny jeden nad drugim, ułatwiając i zwiększając bezpieczeństwo wchodzenia i schodzenia.

Kosz Ratowniczy i Jego Funkcjonalność

Kosz ratowniczy Rosenbauer ma nośność od 300 kg (dla drabin o największych wysokościach) do 500 kg (dla drabin obrotowych niższych i średnich). Wyposażenie standardowe obejmuje zintegrowany pion wodny na ostatnim przęśle, do zasilania wodą podczas akcji gaśniczych, zdolny do dostarczania wody do zdalnie sterowanego działka gaśniczego o wydajności do 2000 l/min. Aby umożliwić dołożenie dodatkowych komponentów, takich jak wspornik noszy, rampy dla wózków inwalidzkich czy pojemnik na gruz, przednią ścianę kosza można całkowicie otworzyć. Kosz oferuje liczne wejścia i wyjścia (z tyłu, przodu i boków), a panel sterowania, zamontowany z boku, można obrócić do przodu dla optymalnej obsługi.

Oświetlenie i Systemy Wspomagające Bezpieczeństwo

Podest roboczy drabin Rosenbauer, wykonany z wytrzymałego aluminium, jest pokryty antypoślizgową warstwą i w pełni oświetlony paskami LED, które zapewniają ciągłe oświetlenie otoczenia bez efektu oślepiania. Dodatkowe innowacje bezpieczeństwa obejmują:

• SAFETURN: Liniowe projektory LED zintegrowane z podestem rzutują wyraźne oznaczenie strefy obrotu drabiny na podłoże.
• SAFESKY: Dwa mocne moduły LED w każdej jednostce zapewniają szerokie oświetlenie i umożliwiają niezawodne wykrywanie linii energetycznych.
• SAFEJACK: Cztery punktowe projektory LED oznaczają na podłożu w pełni wysunięte pozycje płyt podporowych, zapewniając precyzyjną orientację.
• SAFESTEP: Kolorowe oświetlenie stopni dostępowych intuicyjnie wskazuje poziom zagrożenia, zmieniający się w zależności od trybu pracy drabiny obrotowej.

Zasady Bezpieczeństwa Użytkowania Drabin Pożarniczych

Bezpieczeństwo jest priorytetem w pracy strażaków, dlatego korzystanie z drabin pożarniczych wymaga ścisłego przestrzegania zasad BHP i norm bezpieczeństwa. Wysokie standardy są kluczowe zarówno dla ratowanych, jak i ratujących.

Kluczowe Zasady Bezpieczeństwa (BHP)

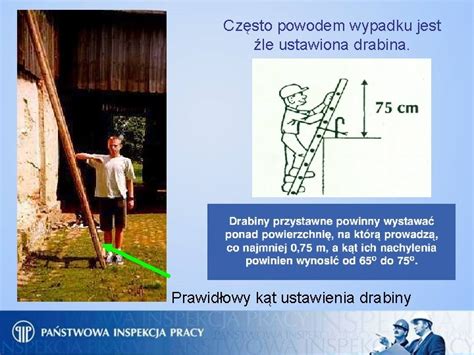

1. Ustawienie i stabilizacja: Drabinę należy zawsze rozkładać stabilnie i prawidłowo, zwracając uwagę na otoczenie. Podłoże powinno być jednakowo twarde dla zachowania równowagi, a stopki muszą stabilnie stać i być zabezpieczone przed przesuwaniem się. Prawidłowy kąt ustawienia drabiny przy ścianie wynosi 70 +/- 5° w stosunku do podłoża. Wierzchołek drabiny opartej o budynek musi wystawać o co najmniej 2-3 szczeble w górę.
2. Odległość od linii energetycznych: Drabiny nie mogą być rozstawiane blisko napowietrznych linii energetycznych.
3. Technika wchodzenia: Podczas wchodzenia należy trzymać się szczebli - nigdy bocznic. Ruch powinien być skoordynowany: gdy lewa dłoń dotyka następnego szczebla, prawa noga powinna przesunąć się również w górę, i tak na zmianę, aż do osiągnięcia wymaganej wysokości.
4. Obciążenie: Z drabiny straży pożarnej może korzystać jednocześnie do 3 osób, w zależności od modelu, z uwzględnieniem maksymalnej wagi. Podczas akcji ratowniczych ani ćwiczeń nie wolno jej używać jako wariantu wolnostojącego.
5. Wyposażenie osobiste: Podczas akcji gaśniczej na drabinę strażacką można wejść w odpowiednim stroju oraz z adekwatnym wyposażeniem.

Konserwacja i Prawidłowe Przechowywanie

Aby drabina strażacka zawsze była sprawna i działała prawidłowo, za każdym razem trzeba weryfikować jej stan techniczny. Każdy szczegół ma znaczenie dla poziomu bezpieczeństwa. W przypadku nawet drobnej usterki musi to być odnotowane w protokole oraz niezwłocznie zgłoszone do odpowiednich służb - taki sprzęt nie nadaje się do użytku.

• Drabiny aluminiowe: Nawet po jednym użyciu należy je wyczyścić (wystarczy woda i łagodne środki czyszczące) oraz użyć specyfików chroniących konstrukcję przed korozją. Modele wysuwane zawsze warto przechowywać w pozycji pionowej. Jeśli muszą być ustawione poziomo, powinny być podparta w przynajmniej 3 miejscach i nie leżeć na ziemi.
• Drabiny drewniane: Lepiej trzymać je tam, gdzie jest sucho i chłodno.

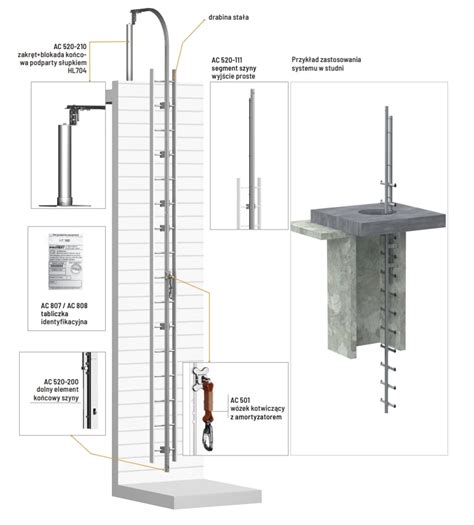

Pionowe Systemy Asekuracji Stałej w Budownictwie i Przemyśle

Wykonywanie prac na wysokościach, zwłaszcza w budownictwie, przy konserwacji budynków, masztów czy kominów, wymaga od pracowników możliwości przymocowania się liną do stałych punktów zaczepienia. W tym celu stosuje się złożone pionowe systemy asekuracyjne, które zabezpieczają pracownika przed upadkiem. Poza podstawową funkcją ochrony przed upadkiem, każdy taki system ma na celu zminimalizowanie ryzyka wystąpienia urazu, jeśli do upadku jednak dojdzie. Bezpieczeństwo pracownika wykonującego prace na wysokościach jest kluczowe, a systemy asekuracji pionowej stanowią podstawę ochrony.

Znaczenie, Konstrukcja i Normy

Pionowe systemy asekuracji stałej, takie jak te oferowane przez firmę PROTEKT, charakteryzują się wyjątkową trwałością. Zastosowanie wysokiej jakości materiałów, np. stali nierdzewnej, oraz solidna konstrukcja sprawiają, że systemy te są odporne na warunki atmosferyczne, takie jak deszcz, wiatr czy skrajne temperatury. Systemy te spełniają rygorystyczne europejskie normy bezpieczeństwa, w tym EN:353-1:2014 oraz EN:363. Można je montować zarówno do pobocznicy drabin, jak i do samych szczebli. Wybór odpowiedniego systemu powinien być uzależniony od rodzaju wykonywanej pracy, specyfiki miejsca oraz liczby pracowników, a także od łatwości montażu i obsługi.

Uniwersalność i Minimalizacja Ryzyka

Pionowe systemy asekuracyjne znajdują zastosowanie w wielu branżach, co czyni je niezwykle uniwersalnym rozwiązaniem. W budownictwie, gdzie prace na wysokościach są codziennością, pozwalają na bezpieczne wykonywanie zadań, takich jak montaż konstrukcji, malowanie elewacji czy konserwacja dachów. Praca na wysokości wiąże się z licznymi zagrożeniami, takimi jak upadki, poślizgnięcia czy zderzenia z przedmiotami. Pionowe systemy asekuracyjne skutecznie minimalizują ryzyko wystąpienia tych zdarzeń, zapewniając pracownikom nieprzerwany kontakt z bezpiecznym punktem mocowania. Firmy wykorzystujące takie systemy nie tylko spełniają wymogi bezpieczeństwa, ale także chronią swój najcenniejszy zasób - pracowników.

Taktyka i Wyzwania w Budowaniu Pionowych Linii Gaśniczych

Wyzwania Operacyjne na Wysokościach

Działania gaśnicze i ratownicze w budynkach wysokich stawiają przed strażakami unikalne wyzwania, które wymagają specjalistycznej taktyki i sprzętu. Jednym z kluczowych aspektów jest skuteczne i szybkie dostarczenie wody na wyższe kondygnacje. Odpowiednie rozwinięcie linii gaśniczej w warunkach wysokiego obiektu jest podstawą skutecznej walki z pożarem i ratowania życia.

Metody Rozwijania Linii Wężowych w Budynkach Wysokich

Istnieje kilka wypracowanych metod budowania pionowych linii gaśniczych, które są ćwiczone regularnie w celu zapewnienia maksymalnej efektywności:

• Po biegach schodów: Najprostsza metoda, polegająca na prowadzeniu linii wężowej wzdłuż biegów klatki schodowej.
• Między biegami schodów (w pionie): Stosowana, gdy istnieje wystarczający odstęp między biegami schodów (często w starszych budynkach i wieżowcach). W tym przypadku linia wisi pionowo. Wąż należy rozwinąć na dole, aby uniknąć skręcania podczas podnoszenia, a następnie zabezpieczyć podpinką.
• System "harmonijki" (hi-rise packs, noszaki): Metoda polega na zwijaniu węży w "harmonijkę" i spięciu ich rzepami lub umieszczaniu w specjalnych noszakach (np. 3 odcinki W-52). Ratownik może zabrać taki pakiet na ramię, a po usunięciu rzepów lub wyjęciu z noszaka, wchodząc po klatce schodowej, wypuszczać kolejne "warstwy" węża. Pozwala to na szybkie rozwinięcie nawet 120 metrów węża, bez względu na to, czy linia biegnie po biegach schodów, czy między nimi. Amerykanie stosują podobny system, nazywany "hi-rise packs".
• System "duszczyk": Składa się z trzech odcinków węża W-52 połączonych trwale metalowymi obejmami i linkami, których zadaniem jest przenoszenie obciążenia nawodnionego węża. Rota wchodzi na określone piętro (zazwyczaj jedną kondygnację poniżej piętra pożarowego), wyrzuca na dół linkę ratowniczą i wciąga odcinki po elewacji. Po wciągnięciu koniec linii wężowej podpinany jest do stałego elementu konstrukcyjnego, np. kaloryfera.
• Rozwinięcie z zewnątrz (po elewacji): Możliwe jest również wciąganie węża linką z zewnątrz budynku. Jest to metoda, która wymaga koordynacji i zabezpieczenia linii kilkoma podpinkami, a także ostrożności, aby nie uszkodzić szyb. Choć czasochłonna (wejście na górę, wyrzucenie linki, wciągnięcie linii), może być skuteczna w zależności od warunków.
• Szybkie natarcie: Krótkie linie wężowe (np. 60-90 m) mogą być szybko rozwijane z wozu lub specjalnych noszaków, jednak ich długość musi być dokładnie kalkulowana, aby nie zabrakło węża w kluczowym momencie.

Wybór metody jest zawsze uzależniony od typu budynku, rodzaju podjętych działań, liczby dostępnych ratowników i sprzętu. Kluczowe jest nie tylko szybkie, ale i bezpieczne rozwinięcie linii, co wymaga ciągłych ćwiczeń i adaptacji.

Kwestie Ciśnienia i Skuteczności Prądu Wody

W budynkach wysokich grawitacja znacząco wpływa na ciśnienie wody. Spadki ciśnienia na każdych 10 metrach wysokości są nieuniknione, co stanowi granicę uzyskania skutecznego prądu gaśniczego. Ważne jest, aby ciśnienie podawania pompy oraz parametry graniczne węży pozwalały na utrzymanie efektywnego ciśnienia na docelowej wysokości. Z doświadczenia wynika, że w wysokich budynkach, zwłaszcza przy podawaniu wody z dołu, mogą występować problemy z uderzeniami zwrotnymi wody, prowadzącymi do rozerwania łączników lub węży. W sieciach wodociągowych stosuje się klapy zwrotne i specjalne amortyzatory, aby temu zapobiec.

Konieczne jest stosowanie armatury regulacyjnej ciśnienia, a właściwie ograniczników ciśnienia, które samoczynnie regulują ciśnienie wody przepływającej przez węże tłoczne. W przypadku przekroczenia nastawionego ciśnienia, regulator automatycznie otwiera boczny wylew, redukując ciśnienie. Urządzenia te są niezbędne, zwłaszcza przy stosowaniu automatyki zaworów i przetłaczaniu wody na wysokość, choć w Polsce nadal bywają rzadkością w standardowym wyposażeniu, w przeciwieństwie do USA czy Kanady, gdzie są obowiązkowo montowane za hydrantem.

Drabina strażacka to specjalistyczny sprzęt, który zawsze musi być dopasowany do sytuacji oraz warunków panujących podczas akcji ratowniczej czy gaśniczej. Aby była sprawna jak najdłużej, profesjonalne kontrole drabin są niezbędne.
