Wentylacja Pożarowa: Klucz do Bezpieczeństwa i Kontroli Ognia

Wentylacja pożarowa to system bezpieczeństwa w budynkach, który umożliwia bezpieczną ewakuację poprzez usuwanie dymu i obniżenie temperatury. Jest ona kluczowym elementem w strategii walki z pożarami, odpowiadając za kontrolowane usuwanie gorących gazów pożarowych z przestrzeni narażonych na działanie ognia i dymu. System wentylacji pożarowej jest niezbędny, żeby zapewnić wysokie standardy bezpieczeństwa przeciwpożarowego, odpowiada on za usuwanie dymu, który niejednokrotnie stanowi śmiertelne zagrożenie. Jest to znacznie więcej niż zwykłe wykonywanie otworów w obiekcie; wymaga przemyślanego planowania i świadomości celów, aby działania były racjonalne i bezpieczne.

Podstawy Działania Wentylacji Pożarowej

Aby zrozumieć wentylację pożarową, trzeba wiedzieć, jak rozwija się pożar. W pomieszczeniu objętym pożarem dochodzi do kilku zjawisk, między innymi przyrostu ciśnienia. Nadciśnienie powodowane jest zjawiskiem tzw. ekspansji termicznej: kiedy powietrze (lub dym/gazy pożarowe) jest podgrzewane, podlega zwiększeniu objętości i tym samym tworzy nadciśnienie. Ponadto ogrzane powietrze (lub dym/gazy pożarowe) jest lżejsze od chłodnego powietrza, co sprawia, że się unosi. Ekspansja termiczna i wypór termiczny tworzą różnice ciśnienia w pomieszczeniu (lub budynku) i - w szczególności - różnice ciśnienia w stosunku do otoczenia (na zewnątrz budynku lub w innych jego częściach).

Te różnice ciśnień są tym, co wykorzystujemy przy prowadzeniu wentylacji pożarowej, i one powodują, że gazy pożarowe przepływają. Zakładając, że w pomieszczeniu objętym pożarem istnieje jakiś otwór pomiędzy obszarami o różnych ciśnieniach, zawsze wystąpi przepływ od wyższego ciśnienia do niższego. Zatem, jeśli istnieje pomieszczenie z jednym otworem, ekspansja termiczna i wypór termiczny spowodują, że gazy pożarowe wypłyną z górnej części otworu, a świeże powietrze napłynie przez jego dolną część.

Jeśli w płonącym pomieszczeniu mamy dwa otwory, z których jeden jest usytuowany wyżej od drugiego, gorące gazy pożarowe będą wypływać z górnego otworu, a świeże powietrze będzie napływać przez dolny. W ten sposób tworzy się ścieżka przepływu gazów. Możemy do tego celu wykorzystać drzwi, okna lub wyciąć otwór w dachu. Często sam pożar wypala dziurę w dachu, co daje ten sam efekt - powstaje otwór między obszarami o różnym ciśnieniu. Musimy pamiętać, że wykonując te otwory, doprowadzamy do zmiany warunków w obiekcie poprzez zmianę różnicy ciśnień. Jeśli postąpimy prawidłowo, sprawy przybiorą korzystny obrót.

Równanie Bernoulliego w Wentylacji Pożarowej

W wentylacji pożarowej wykorzystujemy równanie Bernoulliego, które jest oparte na pierwszej zasadzie termodynamiki i mówi, że suma ciśnienia atmosferycznego, hydrostatycznego i dynamicznego jest stała. Na tej podstawie możemy wyliczyć relację między rozmiarem otworów wlotowych i wylotowych, co można również wykazać za pomocą kilku prostych eksperymentów. Kiedy nie wykorzystujemy wentylatorów i nie stosujemy wentylacji nadciśnieniowej, pole powierzchni otworów wlotowych powinno być co najmniej takie samo, jak otworów wylotowych, a najlepiej dwa razy większe. Należy jednak pamiętać, że wiele budynków ma skomplikowany układ, z drzwiami wewnętrznymi czy przedmiotami zakłócającymi przepływ.

Rodzaje Pożarów a Wentylacja

W tym miejscu należy wprowadzić pojęcia pożaru kontrolowanego przez paliwo i pożaru kontrolowanego przez wentylację. Rozwój pożaru kontrolowanego przez paliwo zależy od materiału ulegającego spalaniu (wliczając budynek, który zwykle jest też częściowo paliwem), zaś rozwój pożaru kontrolowanego przez wentylację - od ilości dostępnego powietrza.

Jeśli wentylujemy budynek, w którym rozwija się pożar kontrolowany przez paliwo, zazwyczaj nie zobaczymy żadnej dramatycznej zmiany w jego rozwoju. Jednakże wentylowanie pożaru kontrolowanego przez wentylację sprzyja wystąpieniu dynamicznych, bardzo niebezpiecznych zjawisk. Rezultatem może być bardzo szybki rozwój pożaru, powodujący rozgorzenie, a nawet, choć rzadko, wsteczny ciąg płomienia. Konsekwentnie powinniśmy więc zakładać, że pożar jest kontrolowany przez wentylację i podczas jego wentylowania dysponować gotowym prądem wodnym lub innym medium gaśniczym.

Metody Wentylacji Pożarowej

Wentylacja Naturalna i Podstawowe Działania

Większość z nas miała już z pewnością okazję prowadzić wentylację pożarową. Czasem w pełni świadomie, a czasem bez przywiązywania do tego większej uwagi, bo przecież samo otwarcie drzwi frontowych podczas natarcia na pożar jest już rodzajem wentylacji: dym i gorące gazy zaczynają z budynku (pomieszczenia) wypływać, a napływa do niego świeże powietrze.

Wentylacja Mechaniczna - Nadciśnieniowa (PPV)

W ciągu kilku ostatnich lat wykorzystanie wentylatorów podczas działań gaśniczych stało się powszechne. Wentylacja nadciśnieniowa, czyli wykorzystanie wentylatorów podczas działań, staje się coraz bardziej popularna. Jest to technika polegająca na wypchnięciu ciepła i dymu z płonącego budynku poprzez wtłaczanie do jego wnętrza świeżego powietrza za pomocą wentylatora o wysokiej wydajności. Wentylacja nadciśnieniowa to technika odpowiednia przy pożarach w niezbyt skomplikowanych, niewielkich obiektach, ze standardową wysokością pomieszczeń.

Sprawdza się w budynkach bez zakrętów czy zakamarków, gdzie dosyć prosto można wytworzyć niezakłócony tor przepływu pomiędzy wlotem a wylotem: w budynkach mieszkalnych, domach jednorodzinnych, domach wielorodzinnych z wyraźnym podziałem funkcjonalnym, małych sklepach, warsztatach, biurach, a nawet w małych oddziałach szpitalnych (jeden korytarz z kilkoma pokojami).

Zasady Stosowania Wentylacji Nadciśnieniowej

Wentylatorów można używać do zwiększenia ciśnienia w różnych przestrzeniach - na przykład by powstrzymać lub przynajmniej ograniczyć przedostawanie się gorących gazów na drogę ewakuacyjną czy trasę natarcia strażaków lub zyskać czas do ochrony części budynków nieobjętych pożarem. Jeśli wykorzystujemy wentylatory do utrzymywania nadciśnienia, nie interesują nas otwory wylotowe, nie zależy nam bowiem na przepływie przez obiekt. Istotne są natomiast otwory wlotowe - w ich miejscu ustawione zostaną wentylatory tłoczące powietrze do środka.

Stojąc przed budynkiem objętym pożarem widzimy jedynie to, co dzieje się na zewnątrz. Nie mamy pojęcia o tym, jak wygląda sytuacja od środka. Spójrzmy teraz na wentylację nadciśnieniową i relację pomiędzy powierzchnią wlotów i wylotów z praktycznego punktu widzenia. Załóżmy, że istnieje budynek z dwoma pomieszczeniami - w jednym znajduje się otwór wlotowy, a w drugim wylotowy. W pomieszczeniu z wylotem rozwija się pożar, a przed pomieszczeniem z wlotem ustawiono wentylator. Jeśli zmniejszymy otwór wylotowy, a otwór wlotowy pozostawimy bez zmian, to strata ciśnienia przy wylocie będzie bardzo duża. Im mniejszy wylot, tym większa strata ciśnienia. Przy niewielkim rozmiarze otworu wylotowego strata ciśnienia będzie tak duża, że ciśnienie generowane przez wentylator nie będzie wystarczające do wypchnięcia czegokolwiek przez otwór wylotowy.

Przy bardzo dużym otworze wylotowym strata ciśnienia będzie bardzo mała. W sytuacji skrajnej, np. usunięcia ściany zewnętrznej, ciśnienie w pomieszczeniu objętym pożarem (które stanie się pomieszczeniem z nieokreślenie dużym wylotem) będzie mniej więcej równe ciśnieniu otoczenia.

Odległość Wentylatora od Otworu Wlotowego

Strażacy często pytają o odległość pomiędzy wentylatorem a drzwiami podczas prowadzenia wentylacji nadciśnieniowej. Na to pytanie nie ma jednoznacznej odpowiedzi, dlatego należy testować pracę wentylatorów w różnych warunkach. Generalnie przyjmujemy, że odległość pomiędzy drzwiami a wentylatorem zależy od celu, w jakim używamy tego urządzenia.

• Jeśli chcemy zwiększyć ciśnienie na klatce schodowej lub w pewnej części budynku, stosujemy tzw. zasadę stożka, czyli pokrywamy powierzchnię otworu wlotowego strumieniem powietrza. To zapewni w tej przestrzeni najwyższe możliwe nadciśnienie.
• Jeśli celem jest wytworzenie przepływu powietrza przez obiekt, wypchnięcie ciepła i dymu przez otwór wylotowy, odległość ta będzie uzależniona od modelu wentylatora. W tym przypadku, mówiąc ogólnie, wentylator powinien być umieszczony możliwie blisko otworu wlotowego (choć niektóre typy wentylatorów pracują lepiej w pewnym oddaleniu). Nie ma tu większego znaczenia pokrycie otworu wlotowego stożkiem powietrza. Powinniśmy zmierzać do przetłoczenia jak największej ilości powietrza przez budynek. Uzyskamy to, kierując całą strugę powietrza do wnętrza otworu wlotowego i zasysając powietrze znajdujące się wokół tej strugi. Powietrze napotykające ściany i inne płaszczyzny otaczające otwór wlotowy to, mówiąc ogólnie, strata wydatku.

Systemy Kontroli Dymu i Ciepła

Wentylacja oddymiająca to system, którego głównym zadaniem jest usuwanie dymu z pomieszczeń. Poprzez utrzymanie go na odpowiedniej wysokości, wyjście z budynku przebiega bezpieczniej. Systemy oddymiania pomieszczeń mogą wykorzystywać także urządzenia mechaniczne. W takim rozwiązaniu, dzięki pracy wentylatorów dym jest usuwany z pomieszczenia przez przewody wentylacji pożarowej. Jest to zdecydowanie bardziej skuteczne i działa niezależnie od różnicy ciśnień w budynku i na zewnątrz. Systemy kontroli dymu i ognia pozwalają opanować rozprzestrzenianie się pożaru. Wentylacja z funkcją rozrzedzania dymu zmniejsza jego toksyczność i temperaturę. Zasady funkcjonowania różnych systemów oddymiania mogą się różnić, ale dążą one zawsze do tego samego celu - umożliwienia bezpiecznej ewakuacji z obiektu zagrożonego pożarem.

Korzyści z Prawidłowo Działającej Wentylacji Pożarowej

Wentylacja pożarowa ma znaczny wpływ na bezpieczeństwo osób korzystających z obiektu w sytuacji zagrożenia. Umożliwia bezpieczną ewakuację z budynku poprzez usuwanie dymu i toksycznych gazów. System oddymiania mechanicznego zmniejsza ryzyko zatrucia dymem i uduszenia. Pozwala skutecznie odprowadzać dym nawet w sytuacji, gdy pożarem objęty jest duży obszar. Wynika to z faktu, że już na etapie projektowania uwzględnia się strefy pożarowe i oblicza, jaka będzie niezbędna wydajność instalacji w razie zagrożenia dymem.

Ponadto, przy mniejszym zadymieniu służbom ratunkowym łatwiej jest dotrzeć do miejsca pożaru i prowadzić akcję ratunkową. Wentylacja pożarowa obniża temperaturę wewnątrz budynku poprzez odprowadzenie gorącego powietrza na zewnątrz. Systemy wentylacji odciągają gorące gazy wytwarzane na początku pożaru i tworzą obszary wolne od dymu poniżej warstw unoszącego się dymu, stwarzając korzystne warunki do ewakuacji i ułatwiając gaszenie pożaru.

Wymagania Prawne i Projektowanie Systemów

O tym, czy w budynku ma się znajdować wentylacja pożarowa, w niektórych wypadkach jasno decydują przepisy prawne. Dokładnie określa to Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Wszędzie tam, gdzie istnieje realne zagrożenie dymem, należy wdrożyć wentylację oddymiającą. Sprawny system oddymiania korytarza ewakuacyjnego powinien znaleźć się zarówno w szkole, jak i w urzędzie czy wielorodzinnym budynku mieszkalnym. System wentylacji oddymiającej powinien zostać uwzględniony w projekcie ppoż.

Wspomniane już Rozporządzenie Ministra Infrastruktury ws. warunków technicznych wielokrotnie stawia konkretne wymagania, które musi spełnić cały system. Jego wdrożenie powinno zapewnić odpowiednią skuteczność działania wentylacji pożarowej. Sprawne działanie wentylacji ppoż. jest możliwe tylko w sytuacji, gdy ma ona zapewniony dopływ świeżego powietrza z zewnątrz. Zgodnie z Rozporządzeniem wentylacja pożarowa ma za zadanie chronić nie tylko przed dymem, ale również wysoką temperaturą, która mogłaby uniemożliwić ludziom ewakuację z obiektu.

Już na etapie jej projektowania należy upewnić się, że wybrane systemy i rozwiązania będą skuteczne. W tym celu wykonuje się komputerowe badania działania wentylacji - symulacje CFD, które umożliwiają weryfikację przyjętych założeń. Minimalna wydajność wentylacji ppoż. wynosi przynajmniej 10 wymian powietrza w pomieszczeniu w ciągu godziny. Należy również pochylić się nad wydajnością wentylatorów mierzoną w m3/h - przeliczoną na m3 na minutę w odniesieniu do kubatury netto wentylowanych budynków, nie mówiąc już o możliwości rozpoznania drogi przemieszczania się wentylowanych produktów spalania.

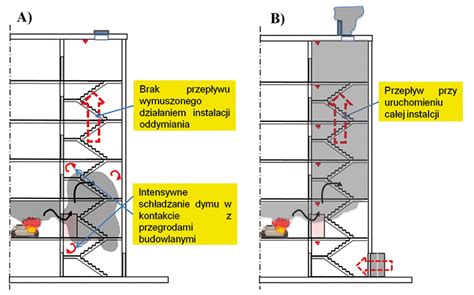

Badania i rozwój nowoczesnych systemów, takich jak te stosowane do zabezpieczania klatek schodowych, są kluczowe dla weryfikacji skuteczności i zapewnienia bezpieczeństwa ewakuacji oraz akcji gaśniczych. Wentylacja parkingów samochodowych może być naturalna lub mechaniczna. Systemy kontroli różnicowania ciśnienia zabezpieczają drogi ewakuacyjne w sytuacji pożarowej, wykorzystując nadciśnienie powietrza do zapobiegania przedostawaniu się dymu. W przypadku otwarcia drzwi lub wycieku powietrza system reaguje poprzez zwiększenie przepływu powietrza. Niezawodność systemu wentylacji w tunelach jest niezbędna dla zapewnienia bezpieczeństwa użytkowników na przestrzeni czasu; wentylacja tuneli może być naturalna lub wymuszona. W celu prawidłowego projektowania systemów kontroli dymu firmy tworzą własne działy projektowe, obejmujące wentylatory oddymiające, wentylatory doprowadzające powietrze z zewnątrz, klapy dymowe i panele sterowania systemem.

Ryzyka i Przyczyny Pożarów w Systemach Wentylacyjnych

Skutki pożaru w systemach wentylacyjnych mogą być katastrofalne - od błyskawicznego rozprzestrzenienia ognia po zagrożenie życia ludzi i ogromne straty materialne. Systemy wentylacyjne, choć na co dzień niewidoczne, pełnią kluczową rolę w bezpieczeństwie pożarowym budynków. Najczęstszym czynnikiem prowadzącym do pożaru w systemach wentylacyjnych jest nagromadzenie łatwopalnych zanieczyszczeń - głównie tłuszczu, kurzu i pyłu. Dotyczy to zwłaszcza obiektów gastronomicznych, w których wentylacja odprowadza powietrze zawierające tłuszcze pochodzące z procesów kulinarnych. Osady te z czasem przylegają do wnętrza kanałów, a w połączeniu z wysoką temperaturą mogą się łatwo zapalić.

Kolejnym czynnikiem ryzyka jest brak regularnej konserwacji i czyszczenia kanałów wentylacyjnych. Nawet najlepiej zaprojektowany system, jeśli nie jest poddawany przeglądom technicznym, może stać się zagrożeniem. Zalegające zanieczyszczenia stanowią doskonałe środowisko do rozwoju ognia, który może błyskawicznie rozprzestrzenić się na cały obiekt. Pożary mogą być również efektem usterek elektrycznych w pobliżu kanałów wentylacyjnych. Iskrzenie, przegrzewanie się elementów czy przeciążenia instalacji elektrycznej mogą doprowadzić do zapłonu materiałów znajdujących się wewnątrz systemu wentylacyjnego. Do mniej oczywistych, ale również niebezpiecznych przyczyn należą nieodpowiednio dobrane lub zużyte filtry powietrza. Filtry niskiej jakości lub zatkane przez zanieczyszczenia powodują wzrost temperatury w systemie, co zwiększa ryzyko samozapłonu.

Zagrożenia Pożarowe Wynikające z Wadliwych Systemów Wentylacyjnych

Ogień w systemie wentylacyjnym rozprzestrzenia się błyskawicznie. Przewody wentylacyjne działają jak komin - prowadzą ogień oraz dym do kolejnych pomieszczeń, nawet jeśli źródło zapłonu znajdowało się w zupełnie innym miejscu budynku. To sprawia, że pożary w wentylacji są trudne do opanowania i bardzo groźne dla ludzi. Zadymienie pomieszczeń następuje w ciągu kilku minut. Dym wydobywający się z kanałów wentylacyjnych ogranicza widoczność, utrudnia ewakuację oraz może być toksyczny, powodując zagrożenie życia. W wielu przypadkach to nie ogień, lecz właśnie dym odpowiada za ofiary śmiertelne. Wreszcie, pożar wentylacji prowadzi do poważnych strat materialnych - zniszczenia infrastruktury budynku, urządzeń wentylacyjnych, a często także zatrzymania działalności firmy na czas remontu i odbudowy. To nie tylko koszty naprawy, ale również utracone przychody i spadek zaufania klientów.

Zapobieganie Pożarom w Wentylacji

Podstawową metodą zapobiegania pożarom jest systematyczne czyszczenie systemów wentylacyjnych. W przypadku obiektów gastronomicznych powinno ono odbywać się co najmniej kilka razy w roku, w zależności od intensywności użytkowania. W obiektach biurowych i mieszkalnych czyszczenie kanałów zaleca się raz do roku. Czyszczenie systemów wentylacyjnych powinno być realizowane przez wyspecjalizowane firmy posiadające odpowiednie kwalifikacje, sprzęt oraz doświadczenie w zakresie bezpieczeństwa pożarowego.

Oprócz czyszczenia, równie istotne są okresowe przeglądy techniczne wentylacji. Ich celem jest wykrycie usterek, zatorów, nieszczelności czy problemów z przepływem powietrza. Dobrze przeprowadzony audyt pozwala wcześnie wykryć potencjalne zagrożenia pożarowe. W wentylacji mechanicznej duże znaczenie mają filtry. Ich regularna wymiana nie tylko poprawia jakość powietrza, ale również chroni system przed przegrzewaniem i zapaleniem. Stosowanie filtrów zgodnych z normami przeciwpożarowymi powinno być standardem, zwłaszcza w obiektach użyteczności publicznej.

Już na etapie projektowania systemu wentylacji warto zadbać o jego zgodność z przepisami przeciwpożarowymi. Dotyczy to zarówno doboru odpowiednich materiałów, jak i umiejscowienia systemu oraz zabezpieczeń. Dobrze zaprojektowana i zamontowana wentylacja to mniejsze ryzyko w przyszłości. Zaniedbanie konserwacji wentylacji może mieć również wpływ na ubezpieczenie budynku w przypadku pożaru.

Znaczenie Koordynacji i Świadomości

Wentylacja pożarowa jest dobrym rozwiązaniem, ale nie panaceum. Pamiętajmy, że wiedza o jej potencjalnych rezultatach jest niezbędna, aby odnieść sukces. Zastosowanie wentylacji podczas pożaru w wielu sytuacjach jest dobrym rozwiązaniem, ale równie dobrze może stworzyć więcej problemów, niż jest w stanie rozwiązać. Na koniec warto podkreślić, że wentylację pożarową musimy dobrze skoordynować z innymi działaniami, w szczególności z gaszeniem ognia.

Wypuszczając dym i ciepło, czy za pomocą wentylatora, czy bez niego, tworzymy łatwiejsze i bezpieczniejsze warunki pracy strażaka. Zawsze musimy być gotowi na wykonanie innych czynności, stosownych do sytuacji. Nie zawsze możemy prowadzić działania wewnątrz budynku, ale gdy się na nie decydujemy, o wiele łatwiej i bezpieczniej poruszać się w obiekcie, z którego najpierw usuniemy dym i ciepło. Grzegorz Grimwood, twórca terminu "wentylacja taktyczna" i ekspert w dziedzinie walki z pożarami, w swoich publikacjach często odnosi się do różnic między warunkami w różnych krajach oraz przyjętymi strategiami walki z pożarami, omawiając m.in. metody bezpiecznego uczenia się wentylacji nadciśnieniowej podczas prawdziwych zdarzeń. To podkreśla złożoność i znaczenie odpowiedniego przygotowania oraz zrozumienia, by wentylacja pożarowa była efektywna i bezpieczna.
