Rola i Znaczenie Sygnalizatorów Głosowych w Systemach Sygnalizacji Pożarowej
Systemy sygnalizacji pożarowej (SSP) odgrywają istotną rolę w zapewnieniu bezpieczeństwa ludzi oraz ochronie mienia w budynkach mieszkalnych, komercyjnych i użyteczności publicznej. Jednym z ich najważniejszych elementów jest pożarowy sygnalizator głosowy, który, w przeciwieństwie do tradycyjnych sygnałów dźwiękowych, przekazuje wyraźne komunikaty głosowe, informując o zagrożeniu i instruując osoby przebywające na terenie obiektu.
Pożarowy sygnalizator głosowy to urządzenie stanowiące integralną część SSP, służące do przekazywania zrozumiałych komunikatów głosowych w sytuacji zagrożenia pożarowego. Jego głównym zadaniem jest informowanie osób przebywających w budynku o pojawieniu się niebezpieczeństwa, wskazanie właściwej drogi ewakuacyjnej oraz koordynowanie działań ewakuacyjnych. Jest to szczególnie istotne w dużych obiektach, takich jak galerie handlowe, biurowce czy szkoły. W przeciwieństwie do tradycyjnych sygnalizatorów dźwiękowych, które jedynie emitują sygnał akustyczny, sygnalizator głosowy dostarcza precyzyjnych informacji, które mogą być dostosowane do specyfiki danego budynku i scenariusza ewakuacyjnego, minimalizując ryzyko paniki i ułatwiając bezpieczną ewakuację.
Zasada Działania Pożarowego Sygnalizatora Głosowego

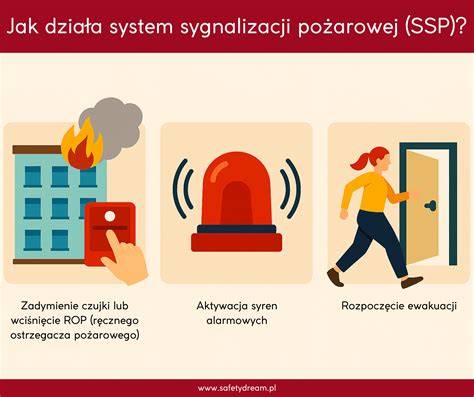

Pożarowy sygnalizator głosowy działa w oparciu o integrację z innymi urządzeniami systemu sygnalizacji pożarowej (SSP), które połączone są z centralą odpowiedzialną za monitorowanie czujników dymu, ciepła oraz innych detektorów wykrywających zagrożenie pożarowe. W momencie, gdy system wykryje niebezpieczeństwo, centrala SSP wysyła sygnał do sygnalizatora głosowego, uruchamiając wcześniej zaprogramowane komunikaty ostrzegawcze. Sygnalizator może nadawać zarówno standardowe komunikaty, np. „Uwaga, pożar!”, jak i bardziej zaawansowane, dostosowane do specyfiki danej strefy budynku lub rodzaju zagrożenia.
Fire Alarm Animation
Budowa i Funkcje Sygnalizatorów Głosowych
Sygnalizator składa się z obudowy wykonanej z tworzywa sztucznego, układu elektronicznego oraz lampy, w której umieszczony jest palnik ksenonowy. Jako źródło dźwięku zastosowano dwa przetworniki piezoceramiczne. Sygnalizator generuje jednocześnie sygnał akustyczny wraz z sygnałem optycznym. Przewody zasilające podłącza się zgodnie z oznaczeniami umieszczonymi na obudowie sygnalizatora.
Niektóre modele, takie jak SAOZ-Pk, umożliwiają wybranie 1 z 4 wzorów sygnału akustycznego, domyślnie ustawiony jest sygnał straży pożarnej. Dodatkowo sygnalizator umożliwia budowanie sieci sygnalizatorów pracujących synchronicznie (synchronizowana jest tylko część akustyczna), co ma znaczenie w przypadku nagłaśniania większych powierzchni, np. hal czy obiektów przemysłowych. W celu zbudowania sieci sygnalizatorów, użytkownik musi skonfigurować urządzenia tak, aby w sieci był tylko jeden sygnalizator „master”. Pozostałe sygnalizatory powinny pracować w trybie „slave”. Modele jak SAOZ-Pk mają też możliwość synchronizacji z sygnalizatorami wewnętrznymi, takimi jak akustyczny SA-K5N i akustyczno-optyczny SA-K7N, a także współpracują z wyłącznikiem WSD-1.
Nowoczesne sygnalizatory głosowe są programowalne, co oznacza, że w razie potrzeby możliwe jest przygotowanie własnego komunikatu, dostosowanego do specyfiki obiektu. Przykładowo, sygnalizator SG-Pgw3 posiada opcję synchronizacji, port microUSB (do programowania) i potencjometr do płynnej regulacji głośności. Urządzenie pracuje zgodnie z chronometrażem zawartym w normie EN 54-3. Dostępne są również uniwersalne sygnalizatory serii SG-Wgw2, które umożliwiają definiowanie sekwencji alarmowych obejmujących sygnał alarmowy, własne komunikaty, wybór trybu pracy czy czasu trwania pauz pomiędzy alarmem a komunikatem lub odtworzeniem kolejnych sekwencji. Ważną funkcją jest obecność wejścia TRIG, które w zależności od wybranego trybu może pełnić rolę wejścia adresującego, wyzwalającego czy wyciszającego, pozwalając na podłączenie urządzenia zewnętrznego, np. detektora ruchu, w celu wyzwalania sygnalizatora.
Zastosowanie i Zalety Sygnalizatorów Głosowych
Sygnalizatory głosowe są stosowane wszędzie tam, gdzie wymagane jest przekazanie jednoznacznej informacji o zagrożeniu, a sam sygnał akustyczny może być niewystarczający. Dobrym przykładem są miejsca noclegowe, gdzie nie jest wymagane stosowanie dźwiękowych systemów ostrzegawczych (DSO). W miejscach tych mogą przebywać osoby nieprzeszkolone z zakresu ewakuacji, porozumiewające się w różnych językach. Dzięki zastosowaniu sygnalizatora głosowego możliwe jest przekazanie jednoznacznego, zrozumiałego komunikatu o zagrożeniu. Dodatkowo treść generowanego komunikatu może zmieniać się dynamicznie w zależności od sytuacji w budynku czy określonej strefy pożarowej. Standardowo w pamięci sygnalizatora mogą znajdować się trzy komunikaty, z których każdy jest odtwarzany w trzech językach (polski, niemiecki, angielski), z możliwością udostępnienia nagrań również w innych językach, np. ukraińskim.
Urządzenia te pełnią kluczową rolę w ochronie życia i zdrowia ludzi przebywających w budynkach w sytuacjach zagrożenia pożarowego. Sygnalizatory akustyczne z komunikatem słownym (głosowe) pracują w oparciu o zaprogramowaną sekwencję, obejmującą sygnał ostrzegawczy, komunikat słowny oraz pauzy pomiędzy nimi. Dzięki temu możliwe jest sprawne podjęcie odpowiednich działań, takich jak ewakuacja czy uruchomienie systemu gaśniczego.
Rodzaje Sygnalizatorów Pożarowych w Kontekście Sygnalizacji Głosowej
Sygnalizatory Akustyczne
Jednym z podstawowych typów sygnalizatorów pożarowych są sygnalizatory akustyczne, które w momencie wykrycia zagrożenia generują głośny, wyraźny sygnał alarmowy. Urządzenia te są zaprojektowane tak, aby zapewnić odpowiedni poziom dźwięku nawet pomimo znacznego hałasu w tle. Mogą emitować dźwięk o natężeniu przekraczającym 100, a nawet 110 dB, co zapewnia wysoką efektywność alarmowania praktycznie w każdych warunkach, np. w halach produkcyjnych, magazynach czy obiektach przemysłowych. Dostępne są w różnych wariantach, z funkcjami takimi jak: wybór wzoru dźwięku, opcja stopniowego narastania poziomu dźwięku, regulacja poziomu dźwięku czy synchronizacja. Jednakże, pomimo wysokiego poziomu generowanego dźwięku, sam sygnał akustyczny w pewnych sytuacjach może być niewystarczający, co podkreśla rolę sygnalizatorów głosowych.
Sygnalizatory Optyczne
Sygnalizatory optyczne powinno się stosować w przestrzeniach, gdzie istnieje możliwość, że przebywają osoby niesłyszące, niedosłyszące, stosowane są ochronniki słuchu lub w obszarach budynku o dużym natężeniu hałasu. Wykorzystują one intensywne światło błyskowe (o barwie czerwonej lub białej) do sygnalizowania zagrożenia. Dla sygnalizatorów optycznych definiowana jest jedna z trzech kategorii: „C” - dla sygnalizatorów montowanych na stropach, „W” - dla sygnalizatorów montowanych na ścianach, „O” - dla sygnalizatorów w klasie otwartej. Muszą one spełniać wymogi prawne dotyczące obudowy i barwy emitowanego światła (czerwone, z białym napisem POŻAR).
Sygnalizatory Akustyczno-Optyczne i Głosowo-Optyczne
Aby jeszcze bardziej zwiększyć skuteczność systemu sygnalizacji pożarowej, stosuje się sygnalizatory akustyczno-optyczne oraz głosowo-optyczne, które łączą ze sobą różne sposoby alarmowania. Tego typu urządzenia są bardzo efektywne w miejscach, gdzie wymagane jest zastosowanie więcej niż jednego sposobu sygnalizacji, np. w halach produkcyjnych, magazynach, centrach handlowych czy biurowcach. Sygnalizatory akustyczno-optyczne oferują możliwość jednoczesnego emitowania głośnego alarmu oraz jasnego światła, co zapewnia doskonałą widoczność i słyszalność alarmu w każdej sytuacji. Urządzenia te mogą pracować w różnych trybach, np. niektóre modele posiadają możliwość wyboru 1 z 16 wzorów dźwięku czy 1 z 4 brył optycznych. Dodatkowo umożliwiają płynną regulację emitowanego poziomu dźwięku (potencjometr), synchronizację urządzeń czy aktywowanie opcji stopniowego narastania poziomu dźwięku. Przykładem są sygnalizatory głosowo-optyczne SGO-Pgw (wewnętrzny) oraz SGO-Pgz3 (zewnętrzny).
Zgodność z Normami i Certyfikaty
Sygnalizatory pożarowe są w pełni zgodne z międzynarodowymi normami bezpieczeństwa, takimi jak EN 54-3 (dla sygnalizatorów akustycznych) i EN 54-23 (dla sygnalizatorów optycznych), które określają wymagania dla urządzeń sygnalizacyjnych wykorzystywanych w systemach sygnalizacji pożarowej. Posiadają niezbędne certyfikaty i dopuszczenia, które potwierdzają ich niezawodność i skuteczność alarmowania nawet w najtrudniejszych warunkach. Urządzenia te są objęte aktualnymi dokumentami CNBOP-PIB.
Najczęściej Zadawane Pytania (FAQ) dotyczące Sygnalizatorów Głosowych
Gdzie można znaleźć opis dostępnych komunikatów głosowych?
Treść komunikatów głosowych jest opisana w Dokumentacji Techniczno-Ruchowej (DTR) oraz ulotce produktowej wyrobu. Dodatkowo treści komunikatów głosowych dla sygnalizatorów certyfikowanych są również zawarte w Świadectwie Dopuszczenia wydanym dla wyrobu przez CNBOP-PIB.
Gdzie można znaleźć opis dostępnych wzorów dźwięku (syren)?
Wzory dźwięku (syreny) są opisane w Dokumentacji Techniczno-Ruchowej (DTR) oraz ulotce produktowej wyrobu. Dodatkowo wzory dźwięku są również zawarte w Świadectwie Dopuszczenia wydanym dla wyrobu przez CNBOP-PIB.
Jaki wpływ ma przekrój przewodów na spadki napięć?
Im większy przekrój żył przewodu, tym niższa jego rezystancja, a co za tym idzie mniejsze spadki napięć. Przykładowo przewód HDGs 1x2x1,5 mm2 posiada rezystancję żył R = 12,1 Ω/km, podczas gdy przewód HTKSH 1x2x2,5 mm2 posiada rezystancję żył 7,41 Ω/km. W celu obliczenia spadku napięć należy wziąć pod uwagę długość linii oraz założyć współczynnik bezpieczeństwa związany z długością przewodu, który może zostać objęty pożarem (wzrost jego rezystancji).
Jaki wpływ ma tłumienność przegród na poziom sygnału alarmowego?
Przeszkody w postaci np. drzwi mają znaczący wpływ na poziom sygnału alarmowego. Dla tradycyjnych drzwi przyjmuje się tłumienność ok. 20 dB, a dla drzwi przeciwpożarowych nawet ok. 30 dB. W takim przypadku praktycznie niemożliwym jest zapewnienie wymaganego poziomu dźwięku w miejscach, gdzie sygnalizator znajduje się za więcej niż jednymi drzwiami.
Jaki jest wpływ temperatury na rezystancję żył?
Rezystancja przewodów zmienia się w funkcji temperatury. Zgodnie z krzywą ISO temperatura przewodu PH30, pracującego w warunkach pożaru, wyniesie po 30 minutach 822°C, a jego rezystancja wzrośnie 4,5x! Temperatura przewodu PH90 po czasie 90 minut wyniesie ok. 955°C, a jego rezystancja wzrośnie prawie 5,3x! Należy to uwzględnić w trakcie projektowania instalacji oraz przyjąć odpowiednie współczynniki bezpieczeństwa. Rezystancja przewodu ma bowiem wpływ na spadki napięć, a co za tym idzie na to, czy urządzenie zadziała w warunkach zagrożenia, czy też nie. Spadki napięć można zniwelować, zwiększając przekrój żył.
Jak czytać i co oznacza kod IP?
Stopnie ochrony zapewnianej przez obudowy (kod IP) to pełna nazwa normy PN-EN 60529. Przykładowo, według norm EN 54-3, EN 54-23 zewnętrzne sygnalizatory pożarowe (typu B) muszą zapewnić ochronę IP33C. I2 - prąd całkowity, który pobiera instalacja systemu sygnalizacji pożarowej podczas alarmowania, w amperach (A).
Co oznacza kod IP21C oraz IP33C zamieszczany przy sygnalizatorach?
Dla sygnalizatorów typu A producent powinien zapewnić minimalny stopień ochrony na poziomie 21C (zgodnie z normą EN 60529:1991 Stopnie ochrony zapewniane przez obudowy (Kod IP)). Oznacza to, że urządzenie jest chronione przed dostępem ciał obcych o średnicy większej lub równej 12,5 mm oraz przed szkodliwymi skutkami wnikania do wnętrza obudowy kapiącej wody. Sygnalizatory typu B natomiast powinny mieć zapewniony stopień ochrony na poziomie nie mniejszym niż 33C. Oznacza to ochronę przed dostępem ciał obcych o średnicy większej lub równej 2,5 mm oraz przed szkodliwymi skutkami wnikania do wnętrza obudowy wody natryskiwanej. Użytkownik jest chroniony przed dostępem do części niebezpiecznych, nawet w przypadku użycia narzędzia. Wyrób powinien mieć zapewnione odpowiednie środki, które ograniczają dostęp do jego wnętrza w celu usunięcia jego części lub całego urządzenia, a także zmiany trybu jego działania, np. poprzez specjalne narzędzia (ang. special tool), kody, ukryte śruby, plomby.
Co oznacza kategoria sygnalizatora (typ A, typ B)?
W normie EN 54-23:2010 wprowadzony został podział na sygnalizatory typu A (do zastosowań wewnątrz) oraz typu B (do zastosowań na zewnątrz). Jest to istotne z punktu widzenia wymogów, które musi spełnić urządzenie. Urządzenia zaklasyfikowane jako typ B muszą przejść bardziej restrykcyjne badania, przykładowo muszą posiadać wyższy stopień ochrony IP oraz przechodzą dodatkowe testy, które nie są wymagane dla urządzeń typu A. Wszystko to sprawia, że mogą one być stosowane zarówno na zewnątrz, jak i wewnątrz budynków, gdzie np. możliwe jest wystąpienie długotrwałej wysokiej wilgotności powietrza lub/i narażenie na wysoką temperaturę.
Czy sygnalizatory pożarowe posiadają zabezpieczenie przed zmianą polaryzacji napięcia zasilającego?
Tak, sygnalizatory pożarowe posiadają zabezpieczenie przed zmianą polaryzacji napięcia zasilającego.
Czy można wyłączyć dźwięk w sygnalizatorach z członem akustycznym?
Tak, istnieje taka możliwość. W celu wyłączenia dźwięku, pozostawiając jednocześnie sygnał optyczny, należy stosować wyłącznik WSD-1.
Czy sygnalizatory pożarowe posiadają wbudowany zasilacz, czy należy zasilać je z centrali?
Sygnalizatory pożarowe nie posiadają wbudowanego zasilacza, konieczne jest zapewnienie zewnętrznego źródła zasilania. Do zacisków sygnalizatora powinno być doprowadzone napięcie zgodnie z dokumentacją producenta.
Czy pożarowy sygnał alarmowy może informować o innych zdarzeniach?
Sygnał alarmu pożarowego może być stosowany jedynie w przypadku, gdy pożądana reakcja odbiorcy jest zbieżna z sytuacją zagrożenia pożarowego. Sygnały z urządzeń alarmowych muszą się różnić od sygnałów eksploatacyjnych.
Jaki poziom dźwięku powinien zapewnić sygnalizator akustyczny?
Poziom dźwięku powinien być wystarczający, żeby akustyczny sygnał alarmowy był dobrze słyszalny ponad ogólnym poziomem hałasu (poziom dźwięków zakłócających). Poziomy minimalne powinny być osiągnięte wszędzie tam, gdzie sygnał alarmowy powinien być słyszalny.
Jakiego kabla należy użyć do programowania sygnalizatorów głosowych?
Do programowania sygnalizatorów głosowych należy użyć kabla USB A/micro USB. Użyty kabel powinien posiadać funkcję transmisji danych (niektóre kable mogą być użyte jedynie do ładowania).
Czy dla sygnalizatorów głosowych wymagany jest pomiar zrozumiałości mowy?
Sygnalizatory SG-Pgw3, SGO-Pgw, SGO-Pgz3 spełniają wymagania normy PN-EN 54-3:2003+A2:2007 Systemy sygnalizacji pożarowej - Część 3: Pożarowe urządzenia alarmowe - Sygnalizatory akustyczne ze zmianą 2, która określa wymagania dla sygnalizatorów akustycznych głosowych. Zakres badań przewidziany dla sygnalizatorów akustycznych głosowych zgodnie z ww. normą nie przewiduje pomiaru zrozumiałości mowy. W związku z powyższym dla sygnalizatorów głosowych obowiązują wymagania, które są zawarte w normie PN-EN 54-3:2003+A2:2007. Podczas rozmieszczania sygnalizatorów można dodatkowo posiłkować się Specyfikacją Techniczną PKN-CEN/TS 54-14:2020-09 lub normą amerykańską NFPA 72: National Fire Alarm and Signaling Code. Głównym wymogiem pozostaje jednak zapewnienie wymaganego natężenia generowanego dźwięku.
Jaki jest maksymalny czas trwania odtwarzanych komunikatów w sygnalizatorach głosowych?
Komunikat może mieć maks. 30 sekund - wielkość plików z komunikatami sumarycznie nie może przekroczyć 2 MB.
Ile żył należy doprowadzić do sygnalizatora, aby wyzwolić jeden komunikat?
W celu wyzwolenia pojedynczego komunikatu do sygnalizatora głosowego wystarczy doprowadzić 2 żyły. Jeśli istnieje potrzeba synchronizacji kilku sygnalizatorów, należy połączyć układ zgodnie ze schematem dostępnym w opisie produktu.
Czy w sygnalizatorach głosowych można przypisać inną syrenę dla poszczególnych komunikatów?
Nie ma takiej możliwości. Wybór sygnału alarmowego jest dokonywany dla wszystkich komunikatów.
Kiedy wymagane jest stosowanie synchronizacji pomiędzy sygnalizatorami głosowymi?
Stosowanie synchronizacji wymagane jest przy nagłaśnianiu korytarzy, pomieszczeń, w których jednocześnie mogą pracować co najmniej dwa sygnalizatory. Przykładem takiej sytuacji może być nagłaśnianie korytarzy w hotelach. Sygnalizatory powinny być synchronizowane w ramach jednego piętra, natomiast piętra nie muszą być ze sobą synchronizowane. W przypadku braku synchronizacji sygnalizatorów, odtwarzany komunikat może być niezrozumiały, ze względu na różnice w czasie rozpoczęcia odtwarzania komunikatów przez sygnalizatory.
Czy istnieją standardowe komunikaty alarmu pożarowego?
Komunikaty alarmu pożarowego powinny być dostosowane do specyfiki obiektu, treść komunikatów jest uzależniona od sposobu zrealizowania systemu SSP w budynku. Treść komunikatu powinna ustalać osoba projektująca instalację SSP lub osoba odpowiedzialna za bezpieczeństwo pożarowe w danym budynku.
Ile sygnalizatorów głosowych można podłączyć w ramach jednej sieci synchronizowanej?
W ramach jednej sieci z wykorzystaniem funkcji synchronizacji można łączyć do 10 sztuk sygnalizatorów. Nie zaleca się łączenia sygnalizatorów w duże rozległe sieci, ponieważ uszkodzenie przewodu/sygnalizatora w czasie pożaru może spowodować uszkodzenie całej sygnalizacji pożaru (w najlepszym przypadku utratę jedynie synchronizacji).
Czy sygnalizatory głosowe mogą być synchronizowane ze sobą?
Tak, sygnalizatory SG-Pgw2, SG-Pgw3, SGO-Pgw, SGO-Pgz3 mogą być ze sobą synchronizowane. W celu wykonania synchronizacji należy połączyć układ zgodnie z wytycznymi podanymi w opisach poszczególnych produktów. Dodatkowo należy pamiętać, że w każdym sygnalizatorze, który ma pracować w sieci, musi być wgrany i wyzwalany ten sam komunikat.
Czy sygnalizatory pracujące w sieci mogą być zasilane z różnych źródeł?
Tak, sygnalizatory pracujące w ramach jednej sieci (synchronizowane ze sobą) mogą być zasilane z różnych źródeł. Należy pamiętać, że w takim przypadku istotne są opóźnienia załączenia poszczególnych grup sygnalizatorów.
Łatwość Instalacji i Konfiguracji
Sygnalizatory pożarowe charakteryzują się także dodatkowymi funkcjami, które zwiększają komfort użytkowania i bezpieczeństwo, takimi jak możliwość wyboru wzoru dźwięku, bryły optycznej, synchronizacji czy regulacji poziomu dźwięku. Występują w wielu odmianach, które różnią się między sobą m.in. kolorem obudowy czy barwą emitowanego światła.
Wyróżniają się łatwością instalacji i konfiguracji, umożliwiając szybki montaż na ścianie lub suficie zarówno bezpośrednio, jak i poprzez dedykowaną puszkę instalacyjną (PIP). Dzięki temu możliwe jest minimalizowanie czasochłonnych prac instalacyjnych i kosztów związanych z montażem urządzeń.
