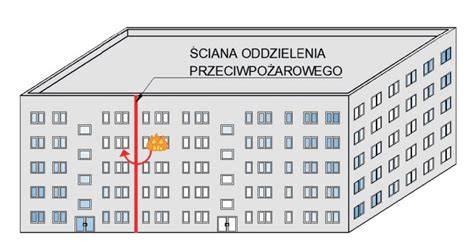

W nowoczesnych obiektach budowlanych, gdzie przepisy przeciwpożarowe odgrywają kluczową rolę w zapewnieniu bezpieczeństwa użytkowników, stosowanie odpowiednich rozwiązań jest niezbędne. Często wymagane jest wydzielanie stref pożarowych lub dzielenie długich korytarzy ewakuacyjnych na krótsze odcinki w celu ułatwienia ewakuacji. Najczęściej realizuje się to poprzez montaż drzwi lub bram o odpowiedniej odporności ogniowej, które stanowią barierę dla ognia i zapobiegają jego rozprzestrzenianiu się na inne części budynku. W efekcie ułatwiają one ewakuację osób z obiektu i pomagają ograniczyć straty materialne.
Rola i Znaczenie Trzymaczy Drzwiowych w Systemach PPOŻ
Drzwi przeciwpożarowe i dymoszczelne muszą pozostawać zamknięte dla zachowania ich maksymalnej funkcjonalności. Jest jednak jeden warunek - skrzydło musi być zamknięte. W obiektach, w których panuje duży ruch, takich jak szkoły, urzędy czy galerie handlowe, konieczność ciągłego otwierania i zamykania skrzydła przez każdą przechodzącą osobę może być dość uciążliwa. Zamknięte drzwi mogą stanowić przeszkodę dla osób starszych, niepełnosprawnych oraz dzieci. Dodatkowo, hamują one ruch pieszych w obiekcie, co przy wielu użytkownikach jest problematycznym zjawiskiem. Taka sytuacja zwiększa także ryzyko uszkodzenia drzwi, na przykład w wyniku trzaskania.
Rozwiązaniem tego problemu są trzymacze drzwiowe, zwane również chwytakami elektromagnetycznymi lub elektrotrzymaczami. Przepisy dopuszczają stosowanie tego rodzaju mechanizmów w drzwiach przeciwpożarowych i dymoszczelnych. Ich głównym zadaniem jest utrzymywanie skrzydeł drzwiowych w pozycji otwartej w normalnych warunkach oraz ich automatyczne zamykanie w sytuacjach awaryjnych, gdy zostanie uruchomiony alarm pożarowy. Dzięki temu rozwiązaniu, dany fragment budynku zostaje odcięty od reszty, co skutecznie ogranicza rozprzestrzenianie się dymu i ognia.
Zasada Działania Elektrotrzymaczy Drzwiowych
Elektrotrzymacz przytrzymuje drzwi w pozycji otwartej dzięki sile magnetycznej generowanej przez elektromagnes. Chwytaki elektromagnetyczne współpracują z detektorami dymu i ognia oraz centralą przeciwpożarową. Na co dzień utrzymują one skrzydło w pozycji otwartej, umożliwiając swobodną komunikację lub przewóz towarów. Natomiast w chwili, gdy z centrali przeciwpożarowej otrzymają sygnał o możliwym zagrożeniu, zasilanie elektromagnesów zostaje odcięte, a skrzydła natychmiast się zamykają. Oczywiście drzwi można również w każdej chwili zwolnić ręcznie za pomocą specjalnego przycisku.
Zwalniaki elektromagnetyczne można zastosować nie tylko w drzwiach przeciwpożarowych i dymoszczelnych, ale też w innych rodzajach drzwi wewnętrznych, gdzie wymagane jest tymczasowe utrzymanie ich w pozycji otwartej.
Instrukcja krok po kroku dotycząca montażu uchwytu drzwi przeciwpożarowych Agrippa
Wymogi Prawne i Normy Techniczne
W kontekście przepisów dotyczących ochrony przeciwpożarowej, trzymacze do drzwi muszą spełniać szereg norm i wymogów technicznych. Kluczową normą jest EN 1155, która określa wymogi dotyczące elektrycznych trzymaczy drzwiowych. Obejmuje to między innymi siłę trzymania, odporność na ogień oraz testy wydajności.
Siła trzymania jest jednym z najważniejszych parametrów, na które należy zwrócić uwagę przy wyborze trzymacza drzwiowego. W zależności od rodzaju i przeznaczenia drzwi, różne modele mogą oferować różne poziomy siły trzymania, wyrażanej w newtonach (N). Na przykład, do drzwi ewakuacyjnych zalecane są trzymacze o sile trzymania 500 N, które są również najbardziej popularne. Wartość siły magnetycznej elektrochwytaków może wynosić od kilkudziesięciu do nawet kilkuset newtonów, a należy ją dostosować do wielkości i wagi drzwi bądź innego skrzydła.
Budowa i Funkcje Elektrotrzymaczy
Typowy chwytak elektromagnetyczny składa się z kilku kluczowych elementów:
- Solidna obudowa, która chroni delikatną elektronikę znajdującą się wewnątrz.
- Cewka elektromagnesu, odpowiedzialna za generowanie siły magnetycznej.
- Mechanizmy mocujące.
- Elektronika sterująca oraz elementy ruchome.
Wybór materiałów i sposobu wykończenia ma wpływ na wytrzymałość chwytaka elektromagnetycznego w warunkach eksploatacyjnych. Poza wymienionymi aspektami, warto zwrócić uwagę na to, czy trzymacz ma wbudowany przycisk zwalniający, który umożliwia ręczne zamknięcie drzwi w dowolnym momencie. Przycisk ten pozwala także na przetestowanie sprawności całego mechanizmu.
Chwytaki elektromagnetyczne mogą być wyposażone w różnego rodzaju dodatkowe funkcje, które mają na celu zwiększenie ich funkcjonalności, bezpieczeństwa i efektywności działania w konkretnych sytuacjach, np. awaryjne zwalnianie drzwi. Napięcie prądu stałego wymaganego do zasilenia elektrotrzymaczy wynosi zazwyczaj 24V ± 10%. Prąd ten przekazywany jest do cewki elektromagnesu, która, wytwarzając silne pole magnetyczne, umożliwia trzymanie stalowej zwory. Pobór prądu przez chwytaki elektromagnetyczne może znacznie się różnić w zależności od ich rozmiaru, siły magnetycznej, konstrukcji oraz ogólnego zapotrzebowania na energię. Średni pobór prądu może wynosić od kilkudziesięciu do kilkuset miliamperów (mA) w przypadku mniejszych chwytaków, do kilku amperów (A) lub więcej w przypadku większych i mocniejszych modeli.
Trzymacze drzwi ppoż stosowane są wewnątrz pomieszczeń, a ich zakres temperatur pracy wynosi od -10°C do +55°C.
Rodzaje i Montaż Trzymaczy
Możliwy jest przypodłogowy lub ścienny montaż chwytaków elektromagnetycznych, w zależności od założeń projektowych oraz konstrukcji drzwi i warunków montażowych. Trzymacze drzwiowe ścienne montowane są bezpośrednio do ściany i współpracują z płytką montowaną na skrzydle drzwiowym. Zwory do chwytaków mogą mieć przegubową regulację ustawienia/położenia w stosunku do podstawy, która mocowana jest bezpośrednio na bramie lub drzwiach. Opcjonalnie niektóre modele mogą być stosowane w bramach przesuwnych.
Przykłady dostępnych modeli trzymaczy drzwiowych:
- Chwytak elektromagnetyczny, drzwiowy, montowany na ścianie.
- Chwytak elektromagnetyczny, drzwiowy, montowany na ścianie, posiadający wbudowany w obudowę przycisk zwalniający, sprzedawany łącznie ze zworą kątową.
- Chwytak elektromagnetyczny, drzwiowy z opcją montażu na ścianie lub za pomocą wspornika w podłodze, posiadający zabezpieczenie przeciwzwarciowe oraz niewłaściwej polaryzacji, sprzedawany łącznie ze zworą kątową.
- Chwytak elektromagnetyczny, drzwiowy, łamany z opcją montażu na ścianie lub w podłodze, z możliwością przestawienia głowicy chwytaka, sprzedawany łącznie ze zworą kątową.
- Modele o znacznie większej sile chwytu, np. 850 N.
Dostępne są także akcesoria, takie jak zwory płytkowe i zwory teleskopowe do chwytaków elektromagnetycznych. Niezależnie od wybranego sposobu instalacji, musi ona zostać przeprowadzona przez doświadczonego specjalistę, co zagwarantuje prawidłowe działanie modułów elektronicznych.
Trzymacze Magnetyczne jako Alternatywa
Znacznie mniej skomplikowane w montażu są chwytaki magnetyczne. Stanowią one alternatywę dla chwytaków elektromagnetycznych, ponieważ mogą działać bez konieczności zasilania z instalacji elektrycznej. W ich konstrukcji kluczową rolę pełnią zamontowany na podłodze odbojnik z magnesem oraz metalowa blaszka przymocowywana do skrzydła drzwi. Magnes przyciąga blaszkę na drzwiach, co pozwala na utrzymanie skrzydła w pozycji otwartej. Chwytaki magnetyczne są szczególnie przydatne, aby zabezpieczyć drzwi i ścianę przed ewentualnymi uszkodzeniami mechanicznymi. Mimo że nie są one tak zaawansowane technologicznie jak ich elektromagnetyczne odpowiedniki, doskonale sprawdzają się w sytuacjach, gdy potrzebne jest utrzymanie drzwi w pozycji otwartej w celu zapewniania drożności korytarzy czy też zapobiegania samoczynnemu zamykaniu się drzwi.
Zalety Stosowania Elektrotrzymaczy Drzwiowych
Stosowanie elektrotrzymaczy drzwiowych niesie za sobą szereg istotnych korzyści:
- Zwiększenie bezpieczeństwa: Główną zaletą jest zwiększenie bezpieczeństwa w momencie pożaru poprzez automatyczne zamykanie drzwi i tworzenie oddzielonych stref pożarowych.
- Wygoda użytkowania: Elektrotrzymacze umożliwiają pozostawienie drzwi przeciwpożarowych otwartych na stałe lub przez określony czas, co zapewnia swobodną komunikację i ruch pieszych, co jest szczególnie ważne w obiektach o dużym natężeniu ruchu.
- Uniwersalność: Wyróżniamy elektrotrzymacze drzwiowe (ścienne) oraz podłogowe. Mogą być one zastosowane do różnych typów rozwiązań, w tym w budynkach komercyjnych, przemysłowych, biurowcach, szkołach czy domach mieszkalnych.
- Łatwość instalacji i konserwacji: Instalacja tych mechanizmów jest szybka i łatwa. Konserwacja zwalniaka elektromagnetycznego drzwiowego sprowadza się do ich sprawdzenia przy okazji przeglądu serwisowego drzwi i bram ppoż.
- Integracja z systemami: Produkty tej kategorii współpracują z zaawansowanymi systemami automatyki budynków, takimi jak systemy zarządzania budynkiem (BMS) czy inteligentne systemy przeciwpożarowe. Mogą być także podłączone do centrali zamknięć ppoż.
- Trwałość i estetyka: Konstrukcja elektromagnetycznych zatrzasków do drzwi zapewnia niezawodną pracę, nawet w trudnych warunkach eksploatacji. Ponadto, każdy elektrotrzymacz ścienny charakteryzuje się nowoczesnym designem, który komponuje się z różnymi stylami architektonicznymi.
- Certyfikacja: Wszystkie produkty w tej kategorii są przetestowane, posiadają atesty i certyfikaty skuteczności, gwarantujące ich niezawodne działanie w systemach zamknięć przeciwpożarowych.
Gdzie Szukać Odpowiednich Rozwiązań?
