Zawory kulowe stanowią obowiązkowy element każdej instalacji wodnej czy gazowej, pełniąc funkcję skutecznego odcinania dopływu medium. Szeroki asortyment dostępnych na rynku zaworów wymaga świadomego wyboru, szczególnie w przypadku instalacji gazowych, gdzie bezpieczeństwo jest priorytetem.
Podstawowe informacje o zaworach kulowych

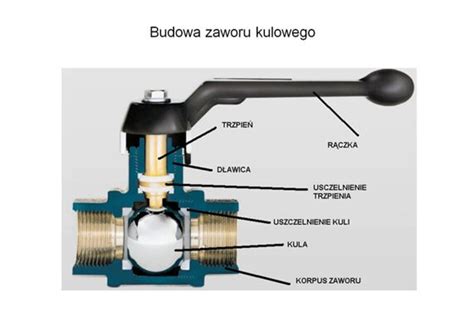

Konstrukcja zaworu kulowego

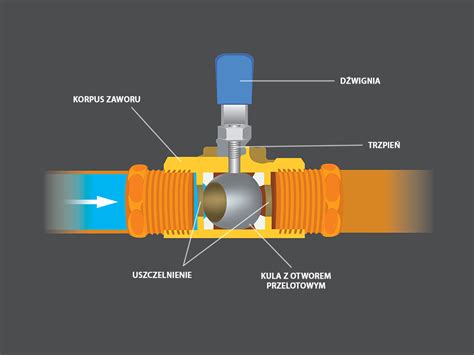

Zawory kulowe zbudowane są z korpusu, uchwytu ręcznego i gniazda, w którym znajduje się kula, a także z wałka zwrotnego. Kula posiada wydrążony otwór, przez który przepływa medium, jeśli zawór jest otwarty. Zawór zamyka się poprzez przekręcenie uchwytu ręcznego, co powoduje całkowite obrócenie się kuli i zablokowanie przepływu medium. Zawory kulowe dostępne na rynku mogą występować z dławikiem lub bez.
Znaczenie materiałów i certyfikacji
Dla trwałości i wytrzymałości zaworów kluczowe jest tworzywo, z jakiego są one wykonane. Najczęściej produkowane są z mosiądzu, często pokrytego warstwą chromu. Precyzja pokrycia kuli oraz grubość warstwy ochronnej to główne czynniki decydujące o efektywności i długości pracy zaworu. Przy wyborze zaworów kluczowa jest także ich klasa jakościowa, dlatego warto wybierać sprawdzone rozwiązania opatrzone certyfikatami jakości. Nie należy sugerować się wyłącznie ceną.
Specyfika zaworów kulowych do instalacji gazowych
Norma PN-EN 331:2005/A1:2011 - podstawa bezpieczeństwa
Zawory przeznaczone do stosowania w instalacjach gazowych koniecznie muszą spełniać normę PN-EN 331:2005/A1:2011, która potwierdza bezpieczeństwo całej instalacji. Jest to fundamentalny wymóg zapewniający prawidłowe i bezpieczne funkcjonowanie systemu gazowego.
Film dotyczący bezpieczeństwa - zasady BHP
Klasa ciśnieniowa MOP5 w instalacjach gazowych
Dla instalacji gazowych kluczowa jest klasa ciśnieniowa zaworu. Zawory dedykowane do takich systemów charakteryzują się maksymalnym ciśnieniem roboczym 5 bar (0,5 MPa), co odpowiada klasie ciśnieniowej MOP5. Oznacza to, że zawór został zaprojektowany i przetestowany do bezpiecznego użytkowania przy ciśnieniu nieprzekraczającym tej wartości.
Szczegółowe parametry techniczne i wykonanie zaworów do gazu
Przykładowy zawór kulowy do gazu 1/2 dn 15 nakrętny, zgodny z wymaganiami normy PN-EN 331:2005/A1:2011, posiada następujące parametry:
- Rozmiar: 1/2" (DN15)
- Gwint: wewnętrzny
- Maksymalne ciśnienie robocze: 5 bar (0,5 MPa) - klasa ciśnieniowa MOP5
- Zakres temperatur roboczych: od -20°C do +60°C (klasa temperaturowa T2)
Materiały konstrukcyjne zaworów gazowych
Elementy składowe takich zaworów są starannie dobierane, aby zapewnić maksymalne bezpieczeństwo i trwałość działania:
- Kadłub, wkrętka: mosiądz CW617N z powłoką niklowaną
- Kula: mosiądz z powłoką chromowaną
- Trzpień: mosiądz CW617N
- Uszczelnienie kuli: PTFE
- Uszczelnienie trzpienia: pierścienie uszczelniające typu "O" - NBR
- Uchwyt: stal węglowa ocynkowana z okładziną z tworzywa PVC koloru żółtego
Zastosowanie zaworów kulowych do gazu
Kurki kulowe do gazu o średnicach nominalnych DN15, DN20, DN25, DN32, DN40, DN50 przeznaczone są do zamykania i otwierania przepływu w instalacjach gazowych budynków, zasilanych gazem pierwszej, drugiej oraz trzeciej rodziny według normy PN-EN 437. Mogą być montowane zarówno wewnątrz, jak i na zewnątrz budynków mieszkalnych i użytkowych, z wyłączeniem instalacji układanych bezpośrednio w ziemi.
Przykładem są zawory z serii MIÑO, które są ręcznie uruchamianymi mosiężnymi zaworami z zamknięciem kulowym, bez możliwości demontażu. Wyposażone są w elementy blokujące i plombowane, uruchamiane ręcznie na ¼ obrotu, przeznaczone do montażu liniowego w instalacjach domowych oraz przemysłowych (niezabudowanych lub niewkopanych w podłoże). Zawory do gazu PERFEXIM, takie jak PHA-255, zostały zaprojektowane z myślą o niezrównanej wydajności. Ich konstrukcja, od trzpienia poprzez korpus aż do uchwytu, została dopracowana z wielką starannością. Unikalny system uszczelnienia kuli gwarantuje redukcję ciśnienia wewnątrz kurka kulowego oraz wysoką odporność na czynniki zewnętrzne, zapewniając profesjonalną obsługę przepływu w instalacjach gazowych i spełniając wszelkie wymagania techniczne i prawne.
