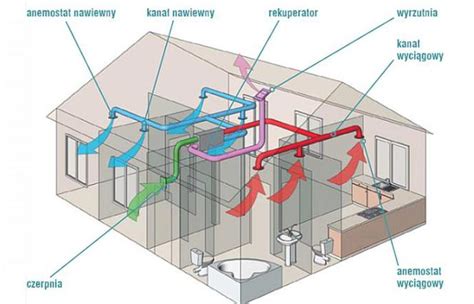

Przeciwpożarowy zawór odcinający montowany jest na zakończeniach instalacji wentylacyjnych. Jego nadrzędnym zadaniem jest oddzielenie strefy zagrożonej pożarem od pozostałej części budynku, a także od przepływu (tzw. transferu) powietrza przez przegrody budowlane. W warunkach normalnej pracy systemu wentylacyjnego zawór pozostaje otwarty, zapewniając swobodny przepływ powietrza.
Rola i Zastosowanie Przeciwpożarowych Zaworów Odcinających
W przypadku pożaru zawór umożliwia odcięcie strefy objętej pożarem. Po zamknięciu grzybka lub przegrody, zawór pozwala zachować odporność ogniową elementu oddzielenia przeciwpożarowego, w którym jest zainstalowany. Chroni w ten sposób pozostałe strefy przed gorącym dymem i gazem, co jest kluczowe dla bezpieczeństwa ludzi i mienia, jednocześnie umożliwiając normalną pracę instalacji wentylacyjnej i klimatyzacyjnej w niezagrożonych obszarach.
Charakterystyka Techniczna i Mechanizmy Sterowania
Wersje Montażowe
Przeciwpożarowe zawory odcinające są dostępne w różnych wersjach wykonania, aby sprostać specyficznym wymaganiom instalacyjnym:
- Do montażu pionowego
- Do montażu poziomego
Klasa Odporności Ogniowej
Kluczowym parametrem każdego zaworu przeciwpożarowego jest jego klasa odporności ogniowej. Typowa klasa dla wielu rozwiązań to EIS120, co oznacza zachowanie integralności (E) i izolacyjności (I) przez 120 minut, oraz szczelność dymową (S).
Dostępne Wielkości
Zawory są produkowane w kilku standardowych wielkościach, co pozwala na ich dopasowanie do różnych systemów wentylacyjnych:
- D100 mm
- D125 mm
- D160 mm
- D200 mm
Sposoby Wyzwalania
Sterowanie zaworami przeciwpożarowymi obejmuje różne metody wyzwalania, w zależności od wymagań projektowych i bezpieczeństwa:
- Wyzwalanie topikiem, np. przy temperaturze 72°C, za pomocą sprężyny napędowej, z uzbrajaniem ręcznym.
- Wyzwalanie topikiem (np. 72°C) lub zdalnie za pomocą elektromagnesu (impuls oraz przerwa prądowa, Uz=24V DC lub 230V AC), również z uzbrajaniem ręcznym.
Przegląd Modeli Przeciwpożarowych Zaworów Odcinających
Zawór Przeciwpożarowy BX-1H
Przeciwpożarowe zawory odcinające BX-1H stosuje się na zakończeniach przewodów wentylacyjnych w pionowych przegrodach budowlanych. Ich konstrukcja i działanie są zaprojektowane tak, aby w przypadku pożaru umożliwić skuteczne odcięcie strefy objętej pożarem.
Moduły FDA-BU-KW / FDA-BU-KN
Zawory przeciwpożarowe FDA-BU-KW / FDA-BU-KN stanowią innowacyjne połączenie zaworu wentylacyjnego i klapy przeciwpożarowej odcinającej we wspólnej obudowie. Jest to alternatywne rozwiązanie dla typowych zaworów odcinających przeciwpożarowych. Główne atuty modułów FDA-BU-KW to wyższa klasyfikacja odporności ogniowej, zmniejszone gabaryty oraz większe możliwości konfiguracji i zastosowania.
Głównym elementem modułu jest klapa przeciwpożarowa odcinająca FDA-BU, dostępna w rozmiarach: 100, 125, 160, 200 mm. Jej motylkowa konstrukcja zapewnia stosunkowo niewielkie opory przepływu powietrza. Zawory przeciwpożarowe FDA-BU-KW / FDA-BU-KN powstały z myślą o montażu w przegrodach oddzielenia pożarowego, które jednocześnie stanowią ścianę wewnętrzną lub sufit.
Przeciwpożarowy Zawór GRYFIT BX-2H
GRYFIT BX-2H to nowy przeciwpożarowy zawór odcinający, charakteryzujący się klasą odporności ogniowej EIS 120. Zawór jest dostępny w średnicach nominalnych: DN.100, DN.125, DN.160 i DN.200. W pozycji otwartej pełni funkcję anemostatu o powierzchni czynnej, którą można płynnie regulować poprzez wkręcanie lub wykręcanie grzybka zaworu. W pozycji zamkniętej zawór skutecznie pełni rolę zabezpieczenia przeciwpożarowego.

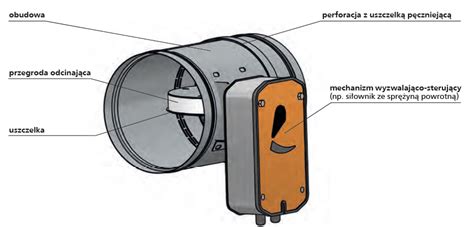

Kompaktowa Klapa GRYFIT CX-4S
GRYFIT CX-4S to kompaktowa, przeciwpożarowa klapa odcinająca o klasie odporności ogniowej EIS 120. Oferowana jest w średnicach nominalnych DN.100, DN.125, DN.160 i DN.200. Ze względu na małe gabaryty, zwartą konstrukcję i szerokie opcje wyposażenia, klapa ta jest jedną z ciekawszych propozycji rynkowych w segmencie samoczynnych przeciwpożarowych klap odcinających.
Urządzenia Wspierające: Tester TZ-4
TZ-4 to specjalistyczne urządzenie przeznaczone do testowania przeciwpożarowych klap odcinających marki GRYFIT, wyposażonych w mechanizm sterujący z gniazdem EMS (Easy Maintenance System). Dzięki temu rozwiązaniu możliwe jest sprawdzenie działania klap LX-4, CX-4, VX-4, w tym cyklu otwierania i zamykania przegrody odcinającej oraz wskaźników krańcowych informujących o położeniu przegrody klapy.
Tester TZ-4 stanowi duże ułatwienie pracy dla instalatorów systemów wentylacji bytowej i wentylacji pożarowej, ponieważ test można wykonać nawet w przypadku, gdy w budynku nie została jeszcze wykonana instalacja sygnalizacji i sterowania. Jest to możliwe dzięki wyposażeniu TZ-4 w pakiet akumulatorów typu NiMH, których pojemność pozwala na wykonanie około 300 cykli otwarć i zamknięć pojedynczej klapy.
