W działaniach gaśniczych kluczowe jest zapewnienie ciągłego i efektywnego zaopatrzenia w wodę. W tym kontekście, przełączka pod hydrant, często nazywana również przełącznikiem nasady hydrantowej lub łącznikiem redukcyjnym, odgrywa fundamentalną rolę. Umożliwia ona połączenie różnorodnego sprzętu pożarniczego z hydrantami oraz innymi źródłami wody, zapewniając elastyczność i ciągłość podawania środka gaśniczego.
Co to jest przełączka pod hydrant?

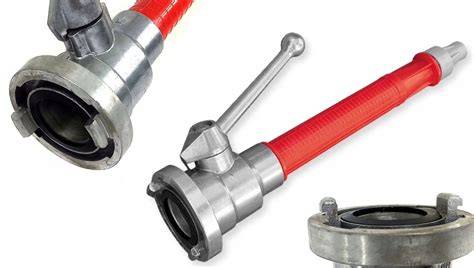

Przełączka pod hydrant to element armatury wodnej, którego głównym zadaniem jest umożliwienie połączenia węży strażackich o różnej średnicy, a także połączenia ich z innym sprzętem przeciwpożarowym, takim jak pompy, prądownice, zasysacze, czy bezpośrednio z hydrantami. Jest to niezwykle przydatne narzędzie, pozwalające na dostosowanie instalacji wodnej do specyficznych potrzeb akcji gaśniczej lub techniki podawania wody.
Rodzaje i budowa przełączek nasadowych
Przełączki nasadowe, dostępne w różnych rozmiarach i konfiguracjach, charakteryzują się wysoką jakością wykonania i wytrzymałością. Najczęściej wykonuje się je z:
- stopu aluminium (AK‑11), co czyni je trwałymi i odpornymi na korozję;
- uszczelki gumowej wysokiej klasy, która zapewnia idealną szczelność zarówno przy tłoczeniu wody pod wysokim ciśnieniem, jak i przy zasysaniu (podciśnieniu).

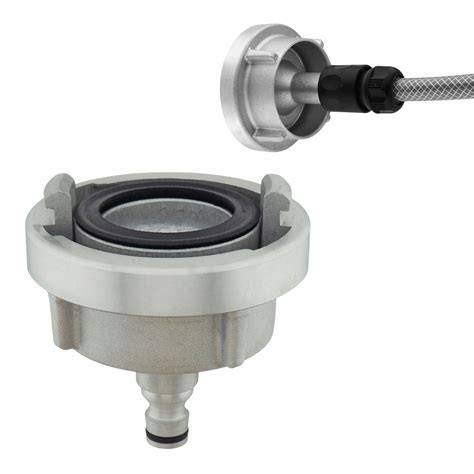

Wiele przełączek, w tym popularne złącza typu STORZ C-52, produkowanych jest zgodnie z normami takimi jak niemiecka DIN, co gwarantuje europejski standard jakości. Są one w pełni kompatybilne ze złączami strażackimi wykonanymi według polskiej normy PN, zapewniając 100% szczelności. Niektóre adaptery, jak aluminiowe złącze ssawno-tłoczne obrotowe STORZ C-52, są zaprojektowane do błyskawicznego połączenia instalacji strażackiej (np. hydrantu, pompy, zbiornika Mauser) z wężem ogrodowym wyposażonym w szybkozłączkę typu „Click”. Taka konstrukcja umożliwia pracę pod dużym obciążeniem.
Zastosowanie przełączek w działaniach gaśniczych
Przełączki nasadowe znajdują szerokie zastosowanie w straży pożarnej, umożliwiając:
- Redukcję średnicy węży: Usprawniają montaż pompy i pozwalają na połączenie węży strażackich o różnych średnicach.
- Podłączenie do hydrantów: Służą do podłączenia wozów strażackich lub innych urządzeń do zewnętrznych i wewnętrznych hydrantów.
- Integrację sprzętu: Łączą węże z prądownicami, zasysaczami, motopompami i innymi elementami armatury pożarniczej.
- Uniwersalne zastosowania: Umożliwiają podłączenie węży ogrodowych do hydrantów, zbiorników typu Mauser/IBC, czy profesjonalnych pomp do celów budowlanych lub nawadniania.
Dzięki zastosowaniu przełączki, strażacy mogą w elastyczny sposób konfigurować systemy wodne, dostosowując je do zastanych warunków i dostępnego sprzętu.
Przełączka a techniki podawania wody: przetłaczanie i przepompowywanie
W kontekście zaopatrzenia wodnego w akcjach gaśniczych, rozróżnia się dwie główne techniki: przepompowywanie i przetłaczanie. Przełączki nasadowe są kluczowe w obu tych metodach, zwłaszcza w realizacji płynnego przejścia między nimi.
Przepompowywanie
Przepompowywanie to technika stosowana zazwyczaj, gdy samochody ratowniczo-gaśnicze dojeżdżają sukcesywnie. Polega na pobieraniu wody z zewnętrznego źródła (np. hydrantu lub zbiornika przenośnego) do zbiornika wozu bojowego, a następnie wypompowywaniu jej autopompą do linii gaśniczych. W przypadku braku przystosowania pojazdu (np. dodatkowego zaworu na nasadzie ssącej), konieczne jest przepompowywanie, aby nie przerywać podawania środka gaśniczego.
Przetłaczanie
Przetłaczanie to bardziej zaawansowana technika, która może być zastosowana, gdy na akcję udaje się cały pododdział, np. kompania, z jasno określonym zadaniem podania wody z punktu A do punktu B. Polega na bezpośrednim zasilaniu autopompy z zewnętrznego źródła (np. hydrantu) pod ciśnieniem, a następnie podniesieniu tego ciśnienia przez autopompę do wymaganej wartości (zwykle 7-8 bar, czasem 12 bar) dla linii gaśniczych. Celem najprostszego przetłaczania jest tak naprawdę podniesienie ciśnienia, jakie potrzebujemy na wyjściu autopompy. Różnica ciśnień pomiędzy wejściem a wyjściem będzie wyznacznikiem pracy, jaką ma wykonać autopompa.
Płynne przejście między systemami
Płynne przejście z przepompowywania na przetłaczanie jest kluczowe dla ciągłości podawania wody. Istnieje kilka sposobów, aby to osiągnąć, nawet w pojazdach nieposiadających fabrycznie dodatkowego zaworu na nasadzie ssącej lub zaworu trójdrożnego. Możliwości te obejmują:
- Montaż dodatkowego zaworu klapowego.
- Zastosowanie zaworu przepływowego zakładanego na nasadę.
- Rozwinięcie węża w Z-75 podłączonego do nasady ssącej i zakończenie go rozdzielaczem lub zaślepką.
Przy umiejętnym operowaniu autopompą, doświadczony operator może utrzymywać autopompę w lekkim stanie podciśnienia, niepowodującym kawitacji, co pozwoli na samoczynne zamknięcie węża. W przypadku podłączenia węża W75 do nasady ssącej autopompy, wąż ten sam zamknie się pod wpływem podciśnienia wytwarzanego przez pompę, dopóki nie zostanie zasilony z hydrantu. Ciśnienie wody z hydrantu otworzy go, umożliwiając płynne przejście na przetłaczanie po zamknięciu zaworu klapowego w samochodzie.
Wymagane ciśnienie i ciągłość podawania wody
W systemie przetłaczania nie ma ścisłego minimum ani maksimum ciśnienia na stronie ssącej, ale powinno być ono niższe niż ciśnienie po stronie tłocznej, aby autopompa nie stała się napędem dla silnika. Często wystarcza ciśnienie 0,2 bar na stronie ssawnej, aby optymalnie wykorzystać źródło zasilania. Jeśli wydatek autopompy będzie większy niż dopływ z zasilania, dojdzie do spadku ciśnienia i chwilowej kawitacji, ale woda z hydrantu będzie cały czas płynąć, co zapobiegnie trwałemu zakleszczeniu węży i całkowitej przerwie w podawaniu.
Rola operatora autopompy jest tu kluczowa, aby dostosować parametry pracy pompy. Jedną z zalet przetłaczania jest fakt, że autopompa odda dokładnie tyle wody, ile otrzymała - nie można podać więcej niż się otrzymało. W przepompowywaniu istnieje ryzyko, że autopompa poda teoretycznie swoją nominalną wydajność, a następnie pozostawi roty bez wody, jeśli układ nie zdąży odzyskać sprawności.
Hydrant przeciwpożarowy zewnętrzny nadziemny DN80 - błędy w wykonawstwie
Wyzwania i rozwiązania w systemach zasilania wodnego
Systemy zaopatrzenia w wodę, zwłaszcza w Polsce, często napotykają na wyzwania. Polskie samochody strażackie nie zawsze są w pełni przygotowane do przetłaczania, a instrukcje obsługi bywają niewystarczające. Ważnym elementem jest przystosowywanie pojazdu do taktyki, a nie taktyki do pojazdu.
Rola operatora autopompy
Kluczową rolę odgrywa doświadczony i dobrze przeszkolony operator autopompy, który powinien w pełni rozumieć zasadę działania układu wodno-pianowego. Umiejętne wykorzystanie zaworu klapowego i zbiornika wozu jako naczynia wyrównawczego pozwala na przetłaczanie nawet w systemie do wożenia, wykorzystując pełne parametry autopompy i mając bufor wodny, co jest porównywalne z użyciem zbiorników przenośnych.
Specyficzne problemy
W niektórych autopompach, np. Stolarczyka, konieczne jest zamknięcie zaworu łączącego autopompę z pompą próżniową podczas przetłaczania, ponieważ pompy te nie tolerują nadciśnienia, co może wpływać na ich smarowanie. Należy również zwrócić uwagę na potencjalne problemy z działaniem mieszacza podczas podawania roztworu środka pianotwórczego i wody na linie gaśnicze.
Punkty czerpania wody w trudno dostępnych miejscach

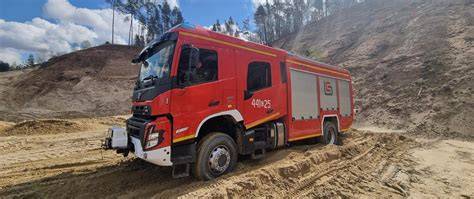

W miejscach, gdzie dojazd dla ciężkich wozów jest utrudniony, skuteczną metodą budowania punktów czerpania wody jest wykorzystanie pomp szlamowych. Dwie takie pompy mogą zasilać z odległości 20-50 m autopompę pierwszego wozu bojowego, która następnie w systemie przetłaczania podnosi ciśnienie do wymaganego poziomu. To ekonomiczne i elastyczne rozwiązanie pozwala na łatwe i bezproblemowe zbudowanie punktu czerpania wody praktycznie w każdym miejscu, bez konieczności budowania pomostów czy wycinania dróg dojazdowych.
Praktyczne aspekty podłączania do hydrantu
Podłączanie wozu strażackiego do hydrantu za pomocą przełączki wymaga przestrzegania określonych kroków:
- Podłączenie zasilania do nasady ssawnej autopompy (np. W75 z hydrantu).
- Odkręcenie zaworu nasady tłocznej i sprawdzenie, czy zawór główny zbiornika jest zakręcony.
- Uruchomienie autopompy.
- Sprawdzenie ciśnienia wody z hydrantu na manowakuometrze po puszczeniu wody na pompę. Chociaż niektóre źródła podają minimum 1,5 bar, inne wskazują, że wystarczy nadciśnienie po stronie ssawnej, np. 0,2 bar dla optymalnego wykorzystania źródła. Ważne jest, aby ciśnienie na wejściu było niższe niż na wyjściu autopompy.
- Jeśli warunki są spełnione, podawanie wody na linię główną.
- Podczas pracy, należy monitorować ciśnienie na wejściu. Chociaż spadek ciśnienia może spowodować nierówną pracę autopompy i chwilową kawitację, wąż nie zostanie trwale zakleszczony, a woda z hydrantu będzie nadal płynąć. Kluczowa jest rola operatora, by dostosować parametry pracy.
W miejskiej sieci wodociągowej często stosuje się dwukierunkowe zaopatrzenie w wodę przeciwpożarową, gdzie w przypadku pożaru strażacy podłączają wóz strażacki do hydrantu zewnętrznego, pobierają wodę z sieci i za pomocą autopompy uzupełniają zbiornik wozu, a następnie tłoczą wodę do linii gaśniczych.
