Ręczne ostrzegacze pożarowe odgrywają kluczową rolę w zapewnieniu bezpieczeństwa w różnorodnych obiektach. Urządzenia te, będące istotnym elementem systemów sygnalizacji pożarowej, mają za zadanie zaalarmować w momencie pojawienia się zagrożenia pożarowego. Firma SPAMEL, specjalizująca się w produkcji wysokiej jakości wyrobów elektrotechnicznych niskiego napięcia, oferuje szeroką gamę produktów przeznaczonych dla branży elektrotechnicznej, maszynowej, energetycznej i budowlanej. Produkty SPAMEL spełniają zarówno krajowe, jak i europejskie normy w zakresie bezpieczeństwa użytkowania.

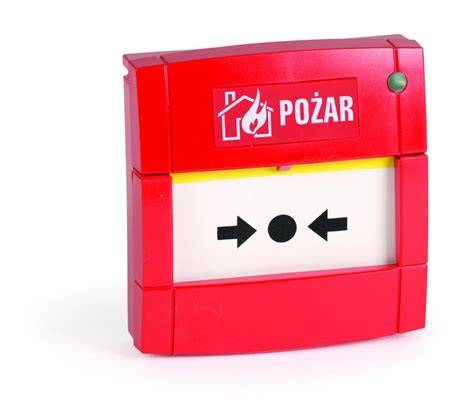

Ręczny Ostrzegacz Pożarowy SPAMEL OP1
Charakterystyka Ogólna
Ręczny ostrzegacz pożarowy SPAMEL OP1 przeznaczony jest do stosowania w pomieszczeniach przemysłowych oraz budynkach użyteczności publicznej. Dostępny jest w dwóch wersjach: podtynkowej i nadtynkowej, co umożliwia elastyczny montaż w zależności od wymagań instalacyjnych. Obudowa ostrzegacza, wykonana z wysokiej jakości tworzywa w kolorze czerwonym (RAL 3000), ma wymiary 113x113x59 mm.
Typy Aktywacji: A i B
Model OP1 oferowany jest w dwóch typach aktywacji, zapewniających różne poziomy zabezpieczenia przed przypadkowym uruchomieniem:
- Typ A: W sytuacji alarmowej wymaga jedynie zbicia szybki, co powoduje natychmiastowe zwolnienie mechanizmu przycisku i wywołanie sygnału alarmowego. Aktywacja jest automatyczna po zbiciu szybki.
- Typ B: Po zbiciu szybki konieczne jest ręczne wciśnięcie przycisku z samoczynnym powrotem. Taka dwuetapowa konfiguracja skutecznie minimalizuje ryzyko przypadkowego wyzwolenia alarmu.
Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (typ A) lub po zbiciu szybki i wciśnięciu przycisku (typ B). Kasowanie stanu alarmowego następuje poprzez wymianę elementu kruchego (szybki), co przywraca urządzenie do pełnej gotowości operacyjnej.
Konfiguracja Torów Prądowych i Styki
Przy wyborze torów prądowych należy uwzględnić wybrany typ ostrzegacza (A lub B). W każdej obudowie mogą być zainstalowane trzy łączniki SP22-10 (zwierny) lub SP22-01 (rozwierny), co zapewnia dużą elastyczność w konfiguracji logiki sterowania systemem.
TYP A
- Tory zwierne NO (10, 20, 30): Po zbiciu szybki lub zdemontowaniu pokrywy tory się otwierają.
- Tory rozwierne NC (01, 02, 03): Po zbiciu szybki lub zdemontowaniu pokrywy tory się zamykają.
- Tory mieszane NC/NO (11, 12, 21): Po zbiciu szybki tory zwierne się otworzą, a tory rozwierne się zamkną.
TYP B
- Tory zwierne NO (10, 20, 30): Po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się zamykają.
- Tory rozwierne NC (01, 02, 03): Po zbiciu szybki lub zdemontowaniu pokrywy przycisk należy wcisnąć ręcznie - tory się otwierają.
Sygnalizacja i Modułowość
Ręczny ostrzegacz pożarowy OP1 z podwójną sygnalizacją LED umożliwia sygnalizację dwóch stanów pracy systemu. Diody LED posiadają oddzielne zaciski "+" "-". Mogą być podłączone bezpośrednio do systemu bądź przez łączniki (zwierne lub rozwierne) standardowo montowane w obudowie. Istnieje również możliwość zamówienia dowolnych napisów na płycie czołowej urządzenia.
Zgodność z Normami i Parametry Techniczne
Produkt SPAMEL OP1 został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów sygnalizacji pożarowej. Wyrób jest zgodny z normą PN-EN 54-11, co potwierdza jego przydatność w profesjonalnych systemach bezpieczeństwa pożarowego (SSP). Posiada Świadectwo dopuszczenia Nr 2266/2014.
Stopień ochrony IP65, deklarowany przez producenta, zapewnia pyłoszczelność i strugoszczelność urządzenia (wybrana cecha nie była badana przez CNBOP-PIB). Zakres temperatury pracy wynosi od -40 do 70 °C.
Przeciwpożarowy Wyłącznik Prądu SPAMEL PWP1
Rola i Zastosowanie
W ofercie SPAMEL znajduje się również przeciwpożarowy wyłącznik prądu (PWP), który umożliwia błyskawiczne odłączenie zasilania w sytuacjach zagrożenia, np. w zakładach przemysłowych. Działanie PWP następuje poprzez trwałe uszkodzenie elementu kruchego. Produkty te mogą być również wykorzystane do odblokowywania przejść ewakuacyjnych, co jest kluczowe dla bezpieczeństwa ludzi.

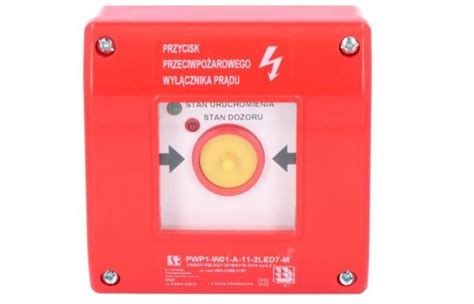

Model PWP1 W01 Typ A z LED 24V
Przeciwpożarowy wyłącznik prądu PWP1 w wykonaniu W01 to profesjonalne urządzenie bezpieczeństwa, niezbędne w instalacjach przeciwpożarowych budynków. Prezentowany model to wersja z przyciskiem Typu A (uruchamiany bezpośrednio) - w sytuacji zagrożenia zbicie szybki powoduje automatyczne zwolnienie mechanizmu i odcięcie zasilania (lub podanie sygnału), bez konieczności dodatkowego naciskania przycisku.
Urządzenie wyposażone jest w styki 1NO + 1NC oraz moduł sygnalizacyjny 2LED7 zasilany napięciem 230V AC/DC, co jest standardem w systemach automatyki pożarowej (SAP). Solidna aluminiowa obudowa w kolorze czerwonym (RAL 3000) zapewnia szczelność na poziomie IP65. Wyłącznik PWP1 W01 Typ A (24V) jest dedykowany do obiektów wyposażonych w System Sygnalizacji Pożaru (SSP) pracujący na napięciu bezpiecznym 24V. Montowany jest przy wyjściach ewakuacyjnych i wejściach do budynku.
Specyfikacja Techniczna PWP1 W01 Typ A
| Parametr | Wartość |
|---|---|
| Producent | SPAMEL |
| Typ urządzenia | PWP1 (Przyciskowy Wyłącznik Pożarowy) |
| Wersja obudowy | W01 (natynkowa, stop aluminium) |
| Rodzaj przycisku | Typ A (uruchamiany bezpośrednio / automatycznie po zbiciu szybki) |
| Układ styków | 11 (1 x Zwierny NO + 1 x Rozwierny NC) |
| Sygnalizacja optyczna | 2x LED (Moduł 2LED7) |
| Napięcie diod LED | 230 V AC/DC |
| Kolory diod | Zielona (dozór) / Czerwona (zadziałanie) |
| Stopień ochrony (IP) | IP65 (pyłoszczelność i strugoszczelność) |
| Kolor obudowy | Czerwony (RAL 3000) |
Kluczowe funkcje obejmują szybką aktywację (Typ A), współpracę z systemami niskonapięciowymi 24V, wyraźną sygnalizację stanu pracy oraz wysoką odporność mechaniczną i środowiskową.
Zastosowanie w Obiektach
Ostrzegacze pożarowe SPAMEL znajdują szerokie zastosowanie w sektorze B2B, w tym w:
- Halach produkcyjnych i magazynowych, gdzie wymagana jest wysoka odporność mechaniczna osprzętu.
- Budynkach biurowych i centrach handlowych jako element rozproszonego systemu ostrzegania.
- Szkołach, szpitalach i innych obiektach użyteczności publicznej.
- Infrastrukturze krytycznej, gdzie niezawodność styków jest kluczowa dla poprawnego działania procedur ewakuacyjnych.
Są one niezbędne we wszelkiego rodzaju obiektach użyteczności publicznej, biurowcach, budynkach firmowych czy usługowych. Montaż odbywa się zazwyczaj przy wyjściach ewakuacyjnych i wejściach do budynku, aby zapewnić łatwy dostęp w sytuacji zagrożenia.
Wskazówki Montażowe
Instalacja urządzenia powinna być przeprowadzona przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Podczas montażu należy zwrócić uwagę na następujące aspekty:
- Wybór wersji: Model OP1-W01-B\11 (oraz inne modele) jest dedykowany do montażu natynkowego lub podtynkowego (zależnie od wybranej konfiguracji obudowy), co pozwala na dopasowanie do estetyki i warunków technicznych pomieszczenia.
- Podłączenie przewodów: Należy zapewnić odpowiedni moment dokręcania zacisków łączników SP22, aby uniknąć poluzowania styków pod wpływem wibracji, szczególnie w środowisku przemysłowym.
- Wysokość montażu: Zgodnie z przepisami przeciwpożarowymi, ostrzegacz powinien być zamontowany na wysokości od 1200 mm do 1600 mm od poziomu posadzki, w miejscach łatwo dostępnych na drogach ewakuacyjnych.
- Testowanie: Po zakończeniu montażu należy przeprowadzić test ciągłości obwodów oraz sprawdzić poprawność zadziałania przycisku po symulowanym zbiciu szybki.
How to use a Fire Hose Reel
FAQ (Najczęściej Zadawane Pytania)
- Czym różni się typ A od typu B w ostrzegaczach OP1?
Typ A aktywuje alarm natychmiast po zbiciu szybki (zwolnienie przycisku). Typ B wymaga dodatkowej akcji użytkownika - po zbiciu szybki należy wcisnąć przycisk, co stanowi dodatkowe zabezpieczenie przed fałszywymi alarmami.
- Czy w urządzeniu można wymienić szybkę po użyciu?
Tak, konstrukcja ostrzegacza OP1 pozwala na wymianę szybki ochronnej po jej zbiciu, co przywraca urządzenie do pełnej gotowości operacyjnej bez konieczności wymiany całego modułu.
