Ręczny Ostrzegacz Pożarowy (ROP) i Centrala Sygnalizacji Pożarowej: Kluczowe Informacje

Ręczny Ostrzegacz Pożarowy (ROP) to proste, lecz niezwykle ważne urządzenie, za pomocą którego uruchamia się system sygnalizacji pożarowej. Może z niego skorzystać każda osoba, która znajduje się w budynku i zauważyła potencjalne zagrożenie pożarowe. ROP-y są nieodłącznym elementem systemów sygnalizacji pożarowej (SSP) we wszystkich budynkach użyteczności publicznej.

Budowa i Działanie Ręcznego Ostrzegacza Pożarowego (ROP)

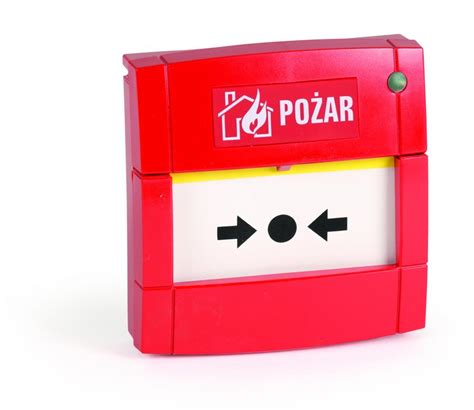

ROP ma formę charakterystycznej czerwonej skrzynki z przyciskiem, chronionym szybką z tworzywa sztucznego. Szybka ta zapobiega przypadkowemu uruchomieniu alarmu. Uruchomienie ROP-a przebiega dwuetapowo: należy zbić lub usunąć szybkę zabezpieczającą, a następnie nacisnąć przycisk.

Po uruchomieniu, ROP przekaże informację do centrali sygnalizacji pożarowej (CSP), która uruchamia kolejne elementy systemu. Centrala ta za pomocą sygnałów dźwiękowych i optycznych (sygnalizatory akustyczno-optyczne) powiadomi o zagrożeniu osoby przebywające w budynku, a także może aktywować inne systemy bezpieczeństwa, takie jak wentylacja pożarowa czy systemy oddymiania.

Rodzaje Ręcznych Ostrzegaczy Pożarowych

Wyróżnia się dwa podstawowe typy ROP-ów:

• ROP-y uruchamiane bezpośrednio (typu A): Przejście do stanu alarmowania następuje automatycznie po zbiciu lub przemieszczeniu szybki.
• ROP-y uruchamiane pośrednio (typu B): Wymagają, po zbiciu lub odsunięciu szybki, dodatkowego ręcznego wciśnięcia przycisku przez osobę alarmującą.

Nowoczesne ostrzegacze, takie jak adresowalne ROP-y (np. Protec 6000/MCP), występują w wersji natynkowej i podtynkowej. W zależności od modelu mogą być stosowane wewnątrz (np. 6000/MCP) lub na zewnątrz obiektu (np. 6000/MCP/WP), co świadczy o ich wszechstronności i adaptacji do różnych warunków środowiskowych.

Zasady Umiejscowienia i Wymagania Techniczne ROP

Ręczny ostrzegacz pożarowy w systemie sygnalizacji pożarowej (SSP) powinien być ulokowany w widocznym, łatwo dostępnym punkcie i posiadać odpowiednie oznaczenie. Zgodnie z zasadami projektowania systemów sygnalizacji, odległość do najbliższego ROP-a na obiekcie nie powinna być większa niż 30 metrów.

Dodatkowe wytyczne dotyczące montażu ROP-ów obejmują:

• Wysokość montażu: Od 1,2 m do 1,6 m od poziomu podłogi.
• Lokalizacja: Przy każdym wyjściu, na drogach ewakuacyjnych oraz na klatkach schodowych na każdej kondygnacji.
• Obszary ryzyka: W miejscach szczególnie zagrożonych pożarem, a także w pobliżu gaśnic i/lub hydrantów ściennych.

Ich rodzaj oraz umiejscowienie regulowane są przez odpowiednie normy budowlane i przepisy przeciwpożarowe. Dla bezpieczeństwa użytkowników obiektów kluczowe jest, aby systemy te zostały zaprojektowane i zainstalowane w sposób spełniający wszystkie wytyczne i stanowiły w pełni funkcjonujący element SSP.

Rola ROP w Systemach Sygnalizacji Pożarowej (SSP)

Odpowiednio wczesna reakcja na zagrożenie pożarowe jest kluczowa dla powodzenia akcji gaśniczej i bezpiecznej ewakuacji osób przebywających w budynku. ROP jest zatem bardzo ważnym elementem uzupełniającym skuteczny system sygnalizacji pożaru, działającym równolegle z automatycznymi czujkami dymu, ciepła czy płomienia.

Fałszywe Alarmy i Odpowiedzialność

Systemy ostrzegania przed pożarem, choć kluczowe dla bezpieczeństwa, bywają źródłem fałszywych alarmów, często pochodzących z obiektów użyteczności publicznej. Przyczynami mogą być dym papierosowy w toalecie, nieumyślne wciśnięcie ręcznego ostrzegacza, czy zbyt duże zadymienie w wyniku smażenia w restauracjach. Sytuacje te nie zawsze wymagają interwencji straży pożarnej, mimo to służby muszą udać się na miejsce. Należy pamiętać, że nieuzasadnione wezwanie służb ratunkowych jest wykroczeniem i podlega karze, zgodnie z Kodeksem Wykroczeń.

Centrala Sygnalizacji Pożarowej (CSP)

Centrala Sygnalizacji Pożarowej (CSP) stanowi mózg całego systemu. Spełnia najwyższe wymogi bezpieczeństwa w zakresie kompleksowego wykrywania zagrożeń i zapewnia niezawodne standardy technologiczne. Jest to wszechstronne urządzenie, idealne do automatycznej ochrony pożarowej w średnich i dużych obiektach, oferujące wiele zalet, takich jak niewielkie wymiary, szeroki zakres funkcji i możliwości rozbudowy.

Funkcje i Technologie Centrali

Modularna budowa centrali pozwala na elastyczną i przyjazną dla użytkownika integrację różnorodnych modułów. W jednej pętli dozorowej można zainstalować do 254 urządzeń adresowalnych (czujki, ROP-y, moduły sterujące). Funkcję detekcji pożaru realizuje się poprzez zastosowanie optycznych czujek dymu oraz ręcznych ostrzegaczy pożarowych.

Kluczowe technologie i cechy nowoczesnych central i czujek:

• Adresowalność: Wszystkie elementy pętlowe są adresowalne, co pozwala na precyzyjne wskazanie miejsca zagrożenia.
• Izolatory zwarć: Wbudowane izolatory zabezpieczają system przed uszkodzeniem w przypadku zwarcia lub uszkodzenia kabla.
• Automatyczna adresacja: Upraszcza instalację i konfigurację systemu.
• Wielodetektorowe czujki: Czujki posiadają różne detektory (np. optyczne, chemiczne), które można konfigurować ręcznie lub programować. Analizują sygnały w sposób ciągły, łącząc je za pomocą wbudowanego mikroprocesora. Zastosowanie różnych detektorów w jednej czujce zwiększa odporność na fałszywe alarmy (np. kurz, para, dym) poprzez możliwość odpowiedniego zaprogramowania reakcji tylko w określonej konfiguracji.
• Regulacja progów alarmowych: Dla detektorów optycznego i chemicznego istnieje możliwość określenia progu wyzwolenia alarmu. Detektor optyczny działa na zasadzie pomiaru rozproszenia światła - w przypadku zadymienia, dym przenika do komory pomiarowej, gdzie następuje rozproszenie światła emitowanego przez diodę LED, generując odpowiedni sygnał elektryczny.
• Technologia LSN improved: Zapewnia zwiększone bezpieczeństwo i funkcjonalność sieci lokalnej.
• Automonitorowanie: Czujki mogą przekazywać informacje na temat m.in. czasu pracy, poziomu zabrudzenia, numeru seryjnego oraz danych odnośnie awarii czy usterki, co zapobiega wywołaniu fałszywych alarmów.

Obsługa Systemu

Centrala sygnalizacji pożarowej sygnalizuje alarm I stopnia w przypadku zadziałania jednej z czujek pożarowych. Przeszkolony personel (obsługa) powinien zidentyfikować miejsce wystąpienia alarmu, wyciszyć sygnalizację wewnętrzną w centrali oraz zawiesić ogłoszenie alarmu na czas potrzebny do zweryfikowania zagrożenia (np. na 180 sekund), aby odróżnić prawdziwy alarm od fałszywego. Funkcje sterownicze realizowane są za pośrednictwem modułów wyjść przekaźnikowych oraz modułów linii sygnalizatorów, które zasilają sygnalizatory akustyczno-optyczne.

Standardy i Przepisy

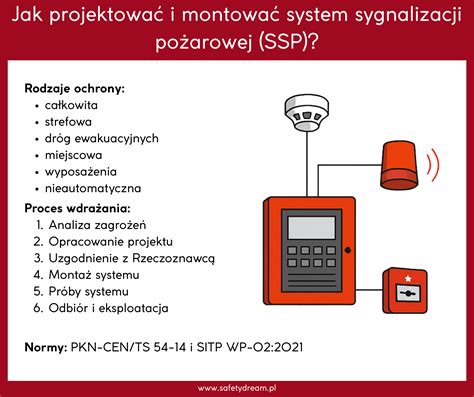

Projektowanie i instalacja systemów sygnalizacji pożarowej, w tym ręcznych ostrzegaczy, musi być zgodne z szeregiem norm i rozporządzeń. Do najważniejszych należą: PKN-CEN/TS 54-14, Rozporządzenie MSWiA w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, oraz Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Na etapie wykonawstwa, w przypadku wystąpienia dodatkowych przestrzeni lub stref nieujętych w dokumentacji, należy bezwzględnie uzgodnić to z projektantem i zabezpieczyć odpowiednimi detektorami.
