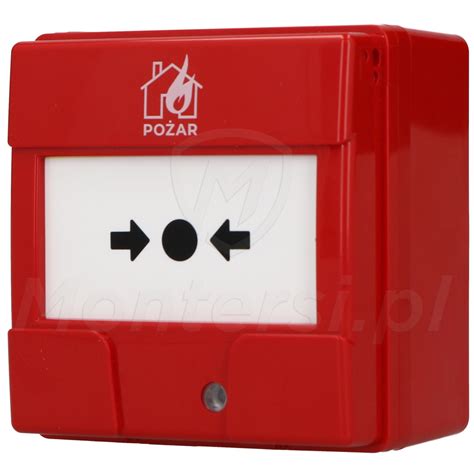

Ręczny ostrzegacz pożarowy (ROP) stanowi kluczowy element każdego systemu sygnalizacji pożarowej, umożliwiając ręczne zainicjowanie alarmu w przypadku wykrycia zagrożenia. Prezentowany model, ROP OP1 firmy Spamel, jest wszechstronnym urządzeniem przeznaczonym do szerokiego zastosowania.
Czym jest Ręczny Ostrzegacz Pożarowy (ROP)?
Ręczny ostrzegacz pożarowy jest częścią składową systemu sygnalizacji pożarowej, używaną do ręcznego inicjowania alarmu. Obudowa ROP-ów wykonana jest z czerwonego tworzywa, co zapewnia ich łatwą identyfikację. Dodatkowo są one wyposażone w przezroczystą szybkę z niełamliwego tworzywa sztucznego, zabezpieczającą przed przypadkowym uruchomieniem ostrzegacza. Pozostałe elementy budowy ROP-a są zależne od wybranego modelu i typu ostrzegacza.
Ręczny Ostrzegacz Pożarowy OP1 - Szczegółowa Charakterystyka
Przeznaczenie i Wersje Wykonania
Ręczny ostrzegacz pożarowy OP1 przeznaczony jest do stosowania w pomieszczeniach przemysłowych oraz w obiektach użytku publicznego. Wykonywany jest w dwóch wersjach:
- podtynkowej
- nadtynkowej
Każda z tych wersji oferowana jest w dwóch typach: A i B.
Typy OP1: A i B
- OP1 typ A - uruchamiany bezpośrednio, o działaniu pojedynczym. W sytuacji alarmowej wymaga tylko zbicia szybki, co powoduje zwolnienie przycisku i automatyczne wywołanie alarmu (bez potrzeby wykonywania dodatkowych czynności) po zbiciu lub przemieszczeniu szybki.
- OP1 typ B - uruchamiany pośrednio, o działaniu podwójnym. Wywołanie alarmu wymaga dodatkowo wciśnięcia przycisku z samoczynnym powrotem, po uprzednim zbiciu szybki.
Rozbicie szybki nie powinno powodować zranienia osoby uruchamiającej, co jest istotnym aspektem bezpieczeństwa.
Elementy Wewnętrzne i Sygnalizacja
W każdej obudowie ROP OP1 mogą być zainstalowane trzy łączniki: SP22-10 (zwierny) lub SP22-01 (rozwierny). Dodatkowo, w każdym wykonaniu może być zamontowana dioda, którą można podłączyć do łącznika lub bezpośrednio do instalacji alarmowej danego obiektu.
Ręczny ostrzegacz pożarowy OP1 z podwójną sygnalizacją LED daje możliwość sygnalizacji dwóch stanów pracy systemu. Diody LED posiadają oddzielne zaciski "+" "-". Mogą być podłączone bezpośrednio do systemu bądź przez łączniki (zwierne lub rozwierne) standardowo montowane w obudowie. Istnieje również możliwość zamówienia dowolnych napisów na płycie czołowej ostrzegacza.
Mechanizm Uruchamiania i Kasowania Alarmu

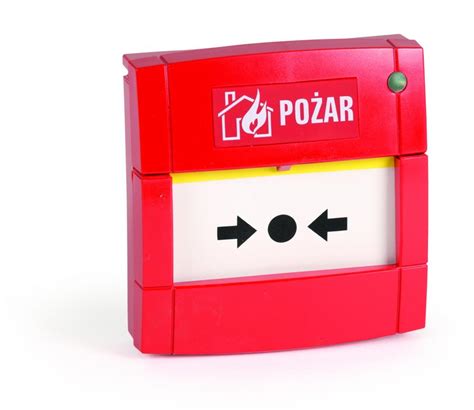

Uruchomienie i wysłanie sygnału następuje przez zbicie szybki (dla typu A) lub po zbiciu szybki i wciśnięciu przycisku z samoczynnym powrotem (dla typu B). Aby uruchomić ROP, należy uderzyć lub mocno nacisnąć szybkę zabezpieczającą. Pod wpływem uderzenia odskakuje ona do góry, umożliwiając użycie przycisku. Zmiana koloru strzałek informuje o zadziałaniu ostrzegacza.
Kasowanie stanu alarmowego następuje przez wymianę elementu kruchego, czyli szybki (symbol zamówienia PPOŻ-5701).
Działanie Torów Prądowych
Przy wyborze torów prądowych należy uwzględnić wybrany typ ostrzegacza (A lub B). Poniższa tabela przedstawia konfiguracje:
| Typ OP1 | Rodzaj Toru Prądowego | Symbol | Działanie po zbiciu szybki / zdemontowaniu pokrywy |
|---|---|---|---|
| TYP A | Tory zwierne NO | (10, 20, 30) | tory się otwierają |
| Tory rozwierne NC | (01, 02, 03) | tory się zamykają | |
| Tory mieszane NC/NO | (11, 12, 21) | tory zwierne się otworzą, a tory rozwierne się zamkną | |
| TYP B | Tory zwierne NO | (10, 20, 30) | przycisk należy wcisnąć ręcznie - tory się zamykają |
| Tory rozwierne NC | (01, 02, 03) | przycisk należy wcisnąć ręcznie - tory się otwierają |
Zgodność z Normami i Świadectwa Dopuszczenia
Wyrób jest zgodny z normą PN-EN 54-11. Posiada świadectwa dopuszczenia, takie jak:
- Świadectwo dopuszczenia Nr 0654/2009
- Świadectwo dopuszczenia Nr 2266/2014
Ręczny ostrzegacz pożarowy OP1 posiada deklarację właściwości użytkowych, wydaną na podstawie certyfikatu właściwości użytkowych „CPR” zgodnie z Rozporządzeniem Parlamentu Europejskiego i Rady (UE) nr 305/2011 z dnia 9 marca 2011 r. (które bazuje na Dyrektywie 89/106/EEC z dnia 21.12.1988 r.). Świadectwo dopuszczenia wydano również na podstawie art. 7 ustawy z dnia 24 sierpnia 1991 r. Dodatkowo, wyrób posiada Certyfikat zgodności EC Nr 1438/CPD/0130.
Producent deklaruje stopień ochrony IP65, choć ta konkretna cecha nie była badana przez CNBOP-PIB.
Funkcjonowanie w Systemie Sygnalizacji Pożarowej
Sygnał z ROP-u trafia do centrali pożarowej wraz z informacją o miejscu wykrycia zagrożenia. Dzięki temu możliwe jest natychmiastowe podjęcie działania. Wciśnięcie ręcznego ostrzegacza pożarowego wywołuje od razu alarm II stopnia. Często system dodatkowo wyposażony jest w możliwość automatycznego powiadamiania najbliższej jednostki straży pożarnej.
W zależności od tego, w jakim systemie pracują, ROP-y można podzielić na:
- Adresowalne
- Konwencjonalne
Niewątpliwymi zaletami konwencjonalnych ROP-ów są uniwersalne zastosowanie oraz przystępna cena. Najczęściej pracują one w systemach przeznaczonych dla obiektów o stosunkowo małej powierzchni z prostą architekturą. Są to systemy składające się z grupy urządzeń inicjujących połączonych w linie dozorowe i podłączonych do centrali.
Systemy ostrzegawcze i ochrona przeciwpożarowa [DSO][PPOŻ]
Wymogi Montażowe dla Ręcznych Ostrzegaczy Pożarowych
Ręczne ostrzegacze pożarowe muszą być zamontowane przy każdym wyjściu, na drogach ewakuacyjnych oraz na klatkach schodowych na każdej kondygnacji. Wysokość montażu powinna wynosić od 1,2 m do 1,6 m od podłoża, a odległość pomiędzy nimi nie powinna przekraczać 30 m. Ponadto ROP-y muszą znaleźć się na obszarach szczególnie zagrożonych pożarem, a także w pobliżu miejsc umieszczenia gaśnic lub hydrantów ściennych.
Ważne jest, aby ROP-y w całym obiekcie były identyczne i działały na tej samej zasadzie, a także wyraźnie różniły się od urządzeń przeznaczonych do innych celów.
