Reduktor ciśnienia wody – zastosowanie, budowa i zasada działania

Reduktor ciśnienia wody to kluczowy element każdej nowoczesnej instalacji hydraulicznej, którego głównym zadaniem jest utrzymanie stałego, bezpiecznego poziomu ciśnienia wody w systemie. W praktyce oznacza to zmniejszanie nadmiernego ciśnienia wejściowego do wartości wcześniej ustalonej, gwarantującej prawidłowe funkcjonowanie całej instalacji wodnej oraz podłączonych do niej urządzeń.

Montaż reduktora ciśnienia jest zazwyczaj realizowany bezpośrednio za głównym zaworem wodnym w wewnętrznej sieci domowej. Jego obecność jest szczególnie uzasadniona w sytuacjach, gdzie istnieje ryzyko wystąpienia spadków lub gwałtownych wzrostów ciśnienia, które mogłyby zakłócić pracę instalacji. Takie wahania ciśnienia nie tylko prowadzą do niedogodności w codziennym użytkowaniu wody, ale mogą również skutkować poważnymi awariami hydraulicznymi.

Zastosowanie reduktora ciśnienia wody ma na celu przede wszystkim zwiększenie komfortu użytkowania instalacji oraz zapewnienie długowieczności jej komponentów. Dodatkowo, prawidłowo działający reduktor może przyczynić się do obniżenia rachunków za wodę poprzez ograniczenie jej niepotrzebnego zużycia.

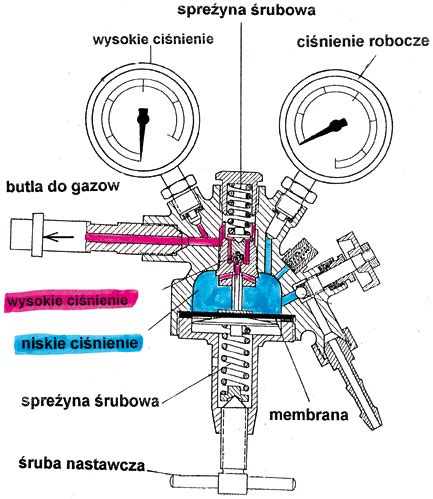

Zasada działania i budowa reduktora ciśnienia

Aby zrozumieć, jak działa reduktor ciśnienia wody, należy przyjrzeć się jego budowie. Kluczowym elementem tego urządzenia jest membrana ze sprężyną, która odgrywa zasadniczą rolę w regulacji przepływu wody.

W sytuacji, gdy przepływ wody jest zablokowany, membrana jest dociskana przez wysokie ciśnienie, co zapewnia szczelność instalacji. Gdy jednak przepływ zostaje wznowiony, membrana stopniowo się podnosi, umożliwiając przepływ wody z siłą odpowiadającą wcześniej ustalonej wartości. Mechanizm ten pozwala na utrzymanie stałego ciśnienia wyjściowego, niezależnie od wahań ciśnienia wejściowego.

Reduktory ciśnienia wody mogą występować w kilku wariantach budowy, z których najpopularniejsze to:

• Reduktory membranowe: Charakteryzują się wysoką precyzją ustawiania ciśnienia i są powszechnie stosowane w domowych instalacjach wodnych o mniejszym przepływie.
• Reduktory tłokowe: Zazwyczaj przeznaczone są do zastosowań przemysłowych lub miejsc o dużym zużyciu wody, gdzie ich wytrzymała konstrukcja jest w stanie sprostać dużym obciążeniom.

W korpusie reduktora, wykonanym zazwyczaj z materiałów odpornych na korozję, takich jak mosiądz, stal nierdzewna czy tworzywo sztuczne, znajduje się gniazdo umożliwiające montaż manometru. Manometr pozwala na bieżąco monitorować aktualny poziom ciśnienia w systemie, co umożliwia szybkie reagowanie na wszelkie nieprawidłowości i utrzymanie optymalnej pracy instalacji.

Niektóre modele reduktorów wyposażone są również w filtr. Filtracja chroni instalację wodną przed obecnością cząstek mechanicznych, takich jak piasek czy rdza, które mogą uszkodzić system i obniżyć jego efektywność. Dzięki filtrowi woda pozostaje czysta, co przedłuża żywotność urządzeń i minimalizuje ryzyko awarii.

Zastosowanie reduktora ciśnienia wody

Reduktor ciśnienia wody znajduje zastosowanie w wielu sytuacjach, gdzie stabilność ciśnienia jest kluczowa dla prawidłowego funkcjonowania instalacji. Do najczęstszych wskazań do montażu należą:

• Nadmierne ciśnienie sieciowe: Gdy ciśnienie spoczynkowe w instalacji przekracza wartość 5 barów, montaż reduktora staje się koniecznością. Zbyt wysokie ciśnienie może prowadzić do uszkodzeń połączeń, armatury, a także urządzeń podłączonych do systemu, takich jak zmiękczacze wody czy podgrzewacze.
• Ryzyko wahań ciśnienia: W instalacjach, gdzie występują niekontrolowane zmiany ciśnienia - spowodowane np. niższym zużyciem wody w nocy lub specyfiką pracy pomp w systemach z hydroforem - reduktor zapobiega niepożądanym efektom.
• Ochrona urządzeń: Montaż reduktora jest zalecany, aby zabezpieczyć elementy instalacji, takie jak elastyczne złącza rur, baterie, spłuczki, filtry czy podgrzewacze, przed uszkodzeniami spowodowanymi uderzeniami hydraulicznymi i nadmiernym obciążeniem.
• Poprawa komfortu użytkowania: Stabilne ciśnienie wody eliminuje problemy takie jak głośna praca armatury, chlapanie przy odkręcaniu kranu czy nierównomierny strumień wody.
• Obniżenie rachunków za wodę: Reduktor, ograniczając niepotrzebne zużycie wody wynikające z wysokiego ciśnienia, może przyczynić się do zmniejszenia kosztów eksploatacji.

Miejsca montażu reduktorów ciśnienia

Lokalizacja montażu reduktora ciśnienia wody powinna być precyzyjnie dopasowana do potrzeb instalacji. Wyróżnia się kilka głównych sposobów instalacji:

• Montaż centralny: Realizowany jest na głównym przewodzie zasilającym, zazwyczaj za wodomierzem i głównym zaworem. Jest to najczęściej wybierane rozwiązanie, które chroni całą wewnętrzną sieć hydrauliczną budynku. Po montażu należy pamiętać o zachowaniu odpowiedniego odcinka „uspokojenia przepływu” za reduktorem.
• Montaż strefowy: Polega na instalacji reduktora na przewodach zasilających poszczególne urządzenia, np. zamknięte podgrzewacze i zasobniki. Taki sposób montażu jest stosowany, gdy celem jest uniknięcie otwarcia zaworu bezpieczeństwa podczas wahań ciśnienia roboczego w danej strefie.
• Montaż rozproszony: W tym przypadku reduktor montuje się w okolicy konkretnych urządzeń, np. bojlera, szczególnie gdy w tym obszarze może występować tzw. mostek ciśnieniowy, grożący rozszczelnieniem zaworu bezpieczeństwa. Często stosuje się go w połączeniu z głowicami termostatycznymi.

Wybór optymalnego miejsca montażu powinien zostać powierzony doświadczonemu specjaliście, który oceni specyfikę instalacji i dobierze odpowiednie rozwiązanie.

Rodzaje reduktorów ciśnienia

Oprócz podziału na reduktory membranowe i tłokowe, dostępne są również inne warianty, uwzględniające specyficzne potrzeby instalacji:

• Reduktory ciśnienia bez odprężania: Proste w konstrukcji i niezawodne, idealne do aplikacji o niewielkich przepływach, gdzie precyzyjna regulacja nie jest kluczowa. Utrzymują stałe ciśnienie wyjściowe niezależnie od wahań ciśnienia wejściowego.
• Reduktory ciśnienia z odprężaniem: Posiadają zdolność do automatycznego uwalniania nadmiaru ciśnienia z układu, co zapobiega jego niekontrolowanemu wzrostowi i zwiększa bezpieczeństwo systemu. Są szczególnie przydatne w aplikacjach wymagających precyzyjnej kontroli i w systemach z częstymi zmianami obciążenia.
• Reduktory precyzyjne: Zapewniają wyjątkową dokładność w utrzymaniu stałego ciśnienia wyjściowego, z tolerancją nawet ±7,5 mbar. Niezastąpione w aplikacjach wymagających wysokiej precyzji, takich jak układy automatyki i sterowania procesami.
• Reduktory wysokociśnieniowe: Zaprojektowane do pracy w systemach wysokociśnieniowych, wykonane z wytrzymałych materiałów, odpornych na wysokie ciśnienia i korozję. Stosowane w przemyśle chemicznym, energetycznym oraz gazowym.
• Reduktory z manometrem i filtrem: Nowoczesne rozwiązania łączące kontrolę ciśnienia z ochroną przed zanieczyszczeniami. Manometr ułatwia bieżące monitorowanie ciśnienia, a filtr chroni instalację przed cząstkami mechanicznymi.

Przy wyborze odpowiedniego reduktora należy zwrócić uwagę na jego właściwości techniczne, takie jak ciśnienie zasilające (maksymalne dopuszczalne ciśnienie na wejściu) oraz zakres regulacji ciśnienia na wylocie (zazwyczaj od 1,5 do 6 barów).

Regulacja i konserwacja reduktora ciśnienia

Ustawienie ciśnienia wyjściowego w reduktorze ciśnienia wody odbywa się zazwyczaj za pomocą śrub kalibracyjnych lub pokrętła regulacyjnego. Aby dokonać regulacji, należy najpierw zamknąć zawór odcinający umieszczony za reduktorem, a następnie zdjąć zaślepkę śruby regulacyjnej. Aby zmniejszyć ciśnienie, śrubę należy przekręcić przeciwnie do ruchu wskazówek zegara. Po każdej korekcie zaleca się wyrównanie ciśnienia wylotowego przez otwarcie i ponowne zamknięcie zaworu odcinającego, a w przypadku zmniejszania ciśnienia, również otwarcie dowolnego punktu poboru za reduktorem.

Prawidłowy montaż reduktora rozpoczyna się od dokładnego wypłukania instalacji w celu usunięcia pozostałości po pracach montażowych. Reduktor należy zamontować zgodnie z kierunkiem przepływu zaznaczonym strzałką na korpusie, w miejscu zabezpieczonym przed mrozem. Reduktory ciśnienia są zasadniczo bezobsługowe, jednak raz na rok warto skontrolować nastawę i oczyścić ewentualny filtr wstępny.

Regularna kontrola nastawy i stanu filtra, a także weryfikacja mocowań przewodów, pozwalają na zapewnienie długotrwałej i bezawaryjnej pracy instalacji wodnej.
