Naprawa rozdzielaczy strażackich i hydraulicznych – kompleksowy poradnik

Rozdzielacze to kluczowe elementy w wielu systemach, od sprzętu strażackiego po maszyny rolnicze i budowlane. Ich zadaniem jest precyzyjne sterowanie przepływem cieczy, co umożliwia skuteczną pracę urządzeń. W zależności od zastosowania, wyróżniamy rozdzielacze strażackie (kulowe i grzybkowe) oraz rozdzielacze hydrauliczne (gniazdowe, obrotowe, zaworowe). Awaria rozdzielacza może znacząco wpływać na funkcjonalność i bezpieczeństwo pracy, dlatego ważne jest zrozumienie ich budowy, sposobu działania, typowych usterek oraz metod naprawy i regeneracji.

Rodzaje i zastosowanie rozdzielaczy

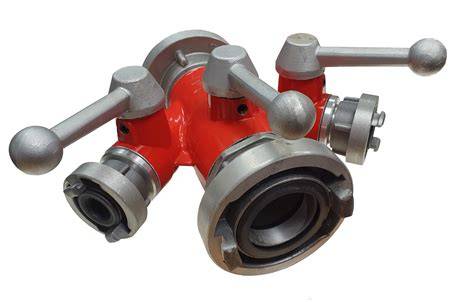

Rozdzielacze strażackie

Rozdzielacze strażackie służą do rozdzielania strumienia wody z linii głównej na kilka linii gaśniczych, co umożliwia jednoczesne prowadzenie wielu działań gaśniczych z różnych miejsc na obszarze pożaru. Są one nieodłącznym elementem, który wykorzystywany jest przez pracowników straży pożarnej.

• Rozdzielacz kulowy: Jego nazwa pochodzi od kulowego mechanizmu zamykającego, który jest łatwy w obsłudze i pozwala na szybkie otwieranie oraz zamykanie dopływu wody do poszczególnych węży. Rozdzielacze kulowe charakteryzują się solidną konstrukcją - korpus i dźwignia wykonane są z trwałych stopów aluminium, które zapewniają lekkość i wytrzymałość. Dodatkowe elementy, takie jak zabezpieczenie antykorozyjne, gwarantują długą żywotność urządzenia. Korpus rozdzielacza wyposażony jest w specjalne nóżki, które zapobiegają przewróceniu się urządzenia podczas akcji gaśniczej. Przykładowo, rozdzielacz kulowy 75/52-52 rozdziela strumień wody z węża 75 na dwie wiązki o średnicy 52.
• Rozdzielacz grzybkowy: Jest to inny popularny rodzaj sprzętu stosowanego przede wszystkim na zakończeniach linii głównej. Podobnie jak w przypadku rozdzielaczy kulowych, korpus i dźwignie rozdzielaczy grzybkowych są wykonane z lekkiego i wytrzymałego stopu aluminium. Zabezpieczenie antykorozyjne pozwala na ich użytkowanie przez długi czas w trudnych warunkach atmosferycznych. Dodatkowym atutem rozdzielaczy grzybkowych jest specjalny uchwyt, który ułatwia przenoszenie urządzenia na miejsce akcji.

Na rynku dostępne są rozdzielacze w różnych rozmiarach (25, 52, 75, 110), które pozwalają na dostosowanie sprzętu do konkretnej sytuacji pożarowej. W zależności od rodzaju sytuacji pożarowej strażacy mogą dostosować odpowiedni rozdzielacz do zapotrzebowania na środki gaśnicze. Na przykład, w sytuacjach wymagających dużego zaopatrzenia wodnego stosuje się rozdzielacze o większej przepustowości (np. rozdzielacz 110), natomiast w sytuacjach bardziej precyzyjnych, gdzie nie ma potrzeby użycia dużych ilości wody, wystarczą rozdzielacze mniejsze (np. 25 lub 52).

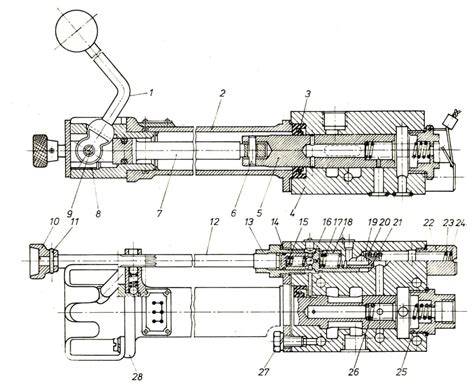

Rozdzielacze hydrauliczne

Częścią każdego układu hydraulicznego są rozdzielacze hydrauliczne. Ich podstawowym zadaniem jest sterowanie kierunkiem cieczy, która podczas przepływu przez pompę umożliwia zamianę energii mechanicznej na energię hydrauliczną. Rozdzielacze hydrauliczne służą do regulacji kierunku przepływu cieczy oraz są niezbędnym elementem, który zapobiega przeciążeniu pompy hydraulicznej. Rozdzielacze umożliwiają także sterowanie położeniem pompy hydraulicznej.

Urządzenia te są powszechnie stosowane w niemal każdej dziedzinie przemysłu, stanowiąc element podstawowych maszyn i urządzeń, np. dźwigów, podnośników, wózków widłowych oraz maszyn budowlanych i ciągników rolniczych.

Wyróżnia się kilka rodzajów rozdzielaczy hydraulicznych o odmiennym sposobie sterowania oraz konstrukcji:

• Rozdzielacze gniazdowe: Jeden z najpopularniejszych typów.
• Rozdzielacze obrotowe.
• Rozdzielacze zaworowe.

Niezależnie od typu, ich działanie zawsze polega na kierowaniu oleju pod ciśnieniem na określone wyjścia, skąd trafia on na wykonawcze elementy układu hydraulicznego, takie jak siłowniki czy silniki hydrauliczne.

Awaria rozdzielacza - objawy i przyczyny

Awaria rozdzielacza to zawsze spory problem, ponieważ jest on głównym narzędziem kontroli działania układu hydraulicznego. Usterki mogą przyjąć różną formę, od przecieków do zakleszczenia się, uniemożliwiając w ten sposób sterowanie.

Objawy uszkodzonego rozdzielacza hydraulicznego

Pierwsze znaki świadczące o problemach z rozdzielaczem hydraulicznym mogą być subtelne, lecz ich szybkie rozpoznanie jest kluczowe, by zapobiec poważniejszym awariom w układzie hydraulicznym.

• Spadek wydajności maszyny: Jest zauważalny przede wszystkim w przypadku jej poszczególnych elementów, np. siłownik TUZ może działać słabiej, a ciśnienie na wyjściach zewnętrznych nie jest w stanie kiprować podłączonej przyczepy.
• Nieprawidłowości w sterowaniu: Jeśli sterowanie siłownikami staje się mniej precyzyjne lub reaguje opieszale, może to świadczyć o problemach z rozdzielaczami.
• Spadek ciśnienia w układzie: Gdy pompa pracuje prawidłowo, ale ciśnienie nie osiąga oczekiwanych wartości, winę można często przypisać rozdzielaczom.
• Nieszczelności oleju: Wszelkie nieszczelności oleju wokół rozdzielaczy hydraulicznych mogą wskazywać na uszkodzenia uszczelniaczy lub innych elementów, co z czasem degraduje wydajność całego układu.
• Hałas podczas pracy: Nietypowe dźwięki mogą świadczyć o problemach wewnętrznych.
• Niestabilne działanie siłowników: Siłowniki mogą działać nierównomiernie lub z opóźnieniami.
• Przegrzewanie się oleju hydraulicznego: Może być efektem nieprawidłowego przepływu lub nadmiernego tarcia wewnętrznego.

W przypadku ciągnika Ursus C-360, uszkodzony rozdzielacz objawia się trudnościami w sterowaniu hydrauliką, opóźnieniami w reakcji na ruchy dźwigni, nierównomiernym działaniem siłowników, przeciekami oleju, hałasami podczas pracy oraz przegrzewaniem się oleju hydraulicznego. Może też występować problem z utrzymaniem stałego ciśnienia w układzie.

Częste przyczyny awarii rozdzielaczy hydraulicznych

Przyczyn awarii rozdzielaczy hydraulicznych jest wiele. Awarie całego rozdzielacza zdarzają się sporadycznie; dość często awariom ulegają poszczególne sekcje urządzenia. W szczególności na uszkodzenia narażone są m.in.:

• Uszczelniacze: Ich awaria może prowadzić do wycieków hydraulicznych, co obniża efektywność systemu i zwiększa ryzyko awarii innych podzespołów.
• Suwaki: Mogą ulec zabrudzeniu lub zakleszczeniu.
• Zawory: Uszkodzenie zaworu przelewowego, odpowiedzialnego za regulację ciśnienia, może prowadzić do problemów z ciśnieniem. Problemy z zaworami i sterowaniem w rozdzielaczu są również powszechne i mogą być spowodowane zarówno uszkodzeniem mechanicznym, jak i zanieczyszczeniami.
• Korpusy: Mogą ulec uszkodzeniom mechanicznym.
• Długotrwałe użytkowanie: Zwiększa awaryjność każdego urządzenia.
• Brak okresowych przeglądów i regeneracji: Zużyte elementy nie są wymieniane.
• Nieprawidłowa eksploatacja: Niewłaściwe użytkowanie maszyny.
• Zanieczyszczenie oleju: Negatywnie wpływa na wszystkie podzespoły.
• Niewłaściwy montaż: Element systemu hydraulicznego może być nieprawidłowo zainstalowany.
• Uszkodzenie pomp: Awarie w pompie, która dostarcza płyn hydrauliczny do rozdzielacza, mogą powstać z powodu zużycia mechanicznego, zanieczyszczeń w płynie hydraulicznym lub problemów z wałkiem, co prowadzi do nieefektywnego pompowania i problemów z ciśnieniem.

Naprawa i regeneracja rozdzielaczy

Uszkodzony rozdzielacz wymaga szybkiej naprawy, z uwagi na pozbawienie ciągnika lub innej maszyny jej podstawowych funkcji. Naprawa rozdzielaczy to jedna z możliwości, którą można w takiej sytuacji wykorzystać.

Proces naprawy rozdzielacza hydraulicznego

Naprawa rozdzielacza hydraulicznego to złożony proces, który wymaga precyzyjnego podejścia i znajomości działania całego układu hydraulicznego. Z awarią rozdzielaczy najlepiej udać się do profesjonalnego serwisu.

1. Diagnostyka problemu: Specjalista musi dokładnie zidentyfikować przyczynę awarii. Często wymaga to szczegółowego badania, czy problem wynika bezpośrednio z rozdzielacza, czy też przyczyną są podobne problemy w innych częściach układu, takich jak pompa, siłownik czy przewody. Ocenia się stan oleju hydraulicznego, gdyż jego zanieczyszczenie może być przyczyną uszkodzenia wewnętrznych komponentów rozdzielacza. Serwisy napraw układów hydrauliki mają też zazwyczaj specjalistyczny sprzęt do diagnozowania problemów.
2. Rozbiórka i wymiana uszkodzonych części: Kiedy źródło problemu zostanie zlokalizowane, rozpoczyna się proces rozbiórki rozdzielacza. Uszkodzone części, takie jak tuleje, zawory, wałek czy elementy sterowania, są identyfikowane i przygotowywane do wymiany. Ważne jest, aby każdy zamontowany komponent był idealnie dopasowany, aby zapewnić płynne działanie całego układu.
3. Czyszczenie i montaż: Następnie wykonuje się czyszczenie i wymianę uszkodzonych elementów. Każda nowa część musi być dokładnie sprawdzona przed zamontowaniem, aby upewnić się, że nie wprowadzi ona dodatkowych problemów do układu. Prawidłowo spasowany suwak powinien nie mieć żadnych luzów w gnieździe i przesuwać się lekko, bez żadnych oporów i zacięć, oczywiście nawilżony olejem.
4. Testy funkcjonalne: Po złożeniu rozdzielacza przeprowadza się testy funkcjonalne, aby upewnić się, że sterowanie siłownikiem i przepływ oleju odbywa się prawidłowo. Kontroluje się również, czy nie występują wycieki i czy pompa działa efektywnie z nowo naprawionym rozdzielaczem.

Naprawa rozdzielaczy hydraulicznych bywa jednak czasochłonna, zwłaszcza gdy posiadamy wersję z dodatkowymi funkcjami. Profesjonalna naprawa rozdzielaczy hydraulicznych zapewnia, że urządzenie będzie działało efektywnie i bezawaryjnie, co jest kluczowe dla dalszej pracy maszyny, w której został zamontowany rozdzielacz. Tak dokładna interwencja pozwala na długoterminowe utrzymanie pełnej sprawności układu hydraulicznego, minimalizując ryzyko przestojów i związanych z nimi kosztów.

Regeneracja rozdzielaczy hydraulicznych

Regeneracja rozdzielaczy hydraulicznych polega na wymianie posiadanego egzemplarza na inny identyczny, który został naprawiony już wcześniej. Jest to znaczna oszczędność czasu, dlatego też poleca się wykorzystywać tę metodę zwłaszcza w sezonie, gdy nie można pozwolić sobie na przestoje. Regeneracja rozdzielacza jest szybka, dlatego zaleca się korzystać z niej, gdy liczy się jak najszybsze przywrócenie ciągnika do pełnej sprawności. Niezależnie czy zdecydujemy się na naprawę czy regenerację rozdzielacza hydraulicznego, do rąk zawsze otrzymamy podzespół w pełni sprawny, na który będzie przysługiwała gwarancja.

Regeneracje rozdzielaczy hydraulicznych często są też spowodowane uszkodzeniem uszczelnień, które z kolei są efektem nadmiernego ciśnienia w instalacji. Dlatego należy regularnie sprawdzać, w jakim stanie jest zawór upustowy tuż za pompą. Regeneracja rozdzielaczy hydraulicznych, podobnie jak ich naprawa, to często jedyne rozsądne rozwiązania w sytuacji uszkodzenia tych podzespołów. Zakup nowego urządzenia bywa bardzo drogi, zdarza się też, że nie da się już znaleźć oryginalnej części w przypadku starszych traktorów.

Kiedy zdecydować się na wymianę?

Rozdzielacze hydrauliczne należy poddać wymianie, gdy naprawa nie jest już opłacalna lub możliwa ze względu na znaczne uszkodzenia kluczowych komponentów, takich jak zawory, mechanizmy sterowania, czy elementy odpowiedzialne za regulację przepływu. Sygnały wskazujące na konieczność wymiany mogą obejmować utratę precyzji w sterowaniu urządzeniami takimi jak wózki widłowe czy ciągniki. Jeśli napotykane są podobne problemy, a dokonane naprawy nie przynoszą długotrwałej poprawy, to jest to jasny znak, że należy skłonić się ku wymianie rozdzielacza. Kontynuowanie pracy z niesprawnym rozdzielaczem może prowadzić do dalszych awarii układu hydraulicznego i niepotrzebnych kosztów. Decyzję o wymianie najlepiej podjąć po konsultacji z profesjonalnym serwisem, który oceni stan urządzenia i pomoże wybrać odpowiedni rozdzielacz.

Zapobieganie awariom i konserwacja

Aby uniknąć konieczności naprawy rozdzielaczy hydraulicznych, trzeba przede wszystkim stosować dobrej jakości olej w układzie. Konieczne są też regularne wymiany, ponieważ z czasem zbiera on coraz większą liczbę zanieczyszczeń, które wpływają negatywnie na wszystkie podzespoły. Nie można zapomnieć o wymianie filtrów, których w układzie może być nawet kilka. Regularne przeglądy i konserwacja mogą zapobiegać wielu awariom, przedłużając żywotność rozdzielaczy hydraulicznych i całego układu hydraulicznego.

Ważne jest, aby dokonywać regularnych przeglądów wszystkich elementów: przewodów, pompy w układzie, a także zwracać uwagę na zawór i ciśnienie przepływu. Regulacja zaworu przelewowego w rozdzielaczu jest zalecana, ale wyłącznie w kontrolowanych warunkach i przez doświadczonego specjalistę.

Serwis MAT-POŻ od 8 lat dba o właściwy stan techniczny Urządzeń Układu Oddechowego Polskich Strażaków, co gwarantuje najwyższy poziom jakości usług i bezpieczeństwa w codziennej pracy. Obejmuje to również serwis i kalibrację detektorów gazów, które pełnią niezastąpioną rolę w sytuacjach zagrożenia gazami toksycznymi. Regularne przeglądy sprzętu chroniącego przed upadkiem z wysokości są kluczowe dla zapewnienia bezpieczeństwa każdego strażaka podczas akcji ratunkowej.

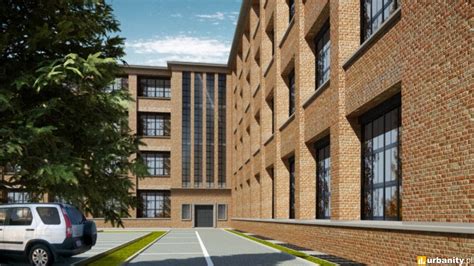

PZL-Hydral - polski producent komponentów hydraulicznych

PZL-Hydral to uznany polski producent komponentów hydraulicznych i pneumatycznych, działający nieprzerwanie od ponad 80 lat. Firma z siedzibą we Wrocławiu kontynuuje tradycje krajowego przemysłu precyzyjnego, dostarczając nowoczesne rozwiązania dla sektora rolniczego, przemysłowego i budowlanego. Historia fabryki sięga 1871 roku, gdy rozpoczęła produkcję elementów metalowych we Wrocławiu. Po II wojnie światowej zakład został odbudowany jako Śląska Fabryka Śrub Archimedes, a od lat 60. XX wieku rozpoczęto seryjną produkcję podnośników i komponentów hydraulicznych do ciągników Ursus. Hydraulika PZL-Hydral powstaje z najlepszych gatunkowo metali i komponentów. Firma korzysta z zaawansowanych maszyn CNC oraz nowoczesnych metod obróbki i testowania. Każdy produkt tworzony jest zgodnie z oryginalną dokumentacją techniczną i podlega dokładnej kontroli jakości. Dzięki wieloletniemu doświadczeniu, PZL-Hydral stał się symbolem jakości i precyzji wśród polskich producentów hydrauliki. Wszystkie części są projektowane i wytwarzane w Polsce, a ich jakość doceniana jest również za granicą.

Obsługa rozdzielacza w zawodach sportowo-pożarniczych

W zawodach sportowo-pożarniczych Młodzieżowych Drużyn Pożarniczych rozdzielacz kulowy 52/2x25 sprawdzi się idealnie. Prawidłowa obsługa rozdzielacza jest kluczowa i wymaga znajomości regulaminu. Zgodnie z regulaminem przeprowadzania zawodów OSP, woda może być podawana do linii głównej, lecz nie może pojawić się na rozdzielaczu przed komendą rozdzielaczowego. Rozdzielaczowy przystępuje do obsługi rozdzielacza po zbudowaniu linii głównej i wydaniu komendy.

Nie jest błędem otwarcie środkowego zaworu wylotowego rozdzielacza - Ø 75 na czas wyparcia przez wodę powietrza znajdującego się w linii głównej. Jednak niezamknięcie tego zaworu po przejściu wody przez rozdzielacz jest błędem (tzw. "Nieregulaminowe otwarcie zaworów rozdzielacza"). Zawór 75 zostaje zamknięty jeszcze przed przejściem wody przez rozdzielacz (rozumianym jako otwarcie zaworów 52 i napełnianie linii gaśniczych) i pozostaje zamknięty do zakończenia ćwiczenia.

Doświadczeni zawodnicy radzą, aby nie spieszyć się zbytnio. W drużynie tylko dwie osoby powinny wykonać swoje zadania najszybciej jak to możliwe. Od pozostałych wymaga się raczej dokładności. Ważne jest także dogadanie się z łącznikiem, aby linia główna była maksymalnie prosta. Należy również dążyć do tego, aby własny odcinek był idealnie prosty.
