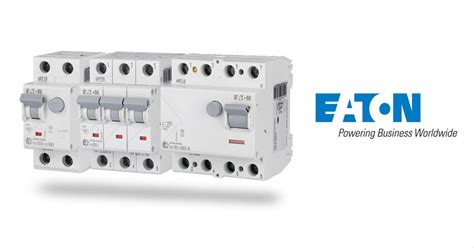

Firma EATON ELECTRIC to światowy lider na rynku zabezpieczeń i zarządzania energią elektryczną. Od roku 1911 tworzy produkty najwyższej jakości, które pomagają ludziom w codziennym życiu. Seria xPole Home firmy EATON to nowoczesna aparatura modułowa, składająca się z wyłączników naprądowych HN, wyłączników różnicowoprądowych HNC oraz wyłączników kombinowanych HNB. Produkty xPole Home zostały zaprojektowane z myślą o gospodarstwach domowych, cechuje je wysoka niezawodność, nowoczesny design oraz solidne wykonanie. Aparatura modułowa firmy EATON zapewnia bezpieczeństwo oraz optymalną pracę instalacji elektrycznej. Wysokiej jakości aparatura modułowa i rozdzielnice EATON cieszą się dużą popularnością zarówno wśród instalatorów, jak i klientów finalnych.
Czym jest wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy, potocznie zwany różnicówką, to zabezpieczenie elektryczne chroniące użytkowników przed porażeniem prądem elektrycznym. Dostępne są również wyłączniki kombinowane, będące inną nazwą dla wyłącznika różnicowoprądowego z członem nadprądowym. Łączy on w sobie funkcje wyłączników nadprądowych i różnicowoprądowych. Wyłączniki różnicowoprądowe z członem nadprądowym zwane również kombinowanymi to połączenie funkcji różnicówki i eski. W ofercie EATON takie aparaty można znaleźć w serii HNB czy PKNM. Serię HNB cechuje prostota montażu, niezawodność oraz ergonomiczność. Wyłączniki spełnią oczekiwania najbardziej wymagających klientów, a wysoka jakość wykonania oraz niezawodność to znaki rozpoznawcze tej serii.
Jak działa wyłącznik różnicowoprądowy?
Wyłącznik różnicowoprądowy mierzy sumę algebraiczną prądów wpływających i wypływających. Jeśli prądy te się równoważą, wtedy suma wynosi zero i aparat pozostaje w stanie spoczynku. Jeśli suma jest niezerowa i wynosi co najmniej połowę prądu różnicowego znamionowego, wtedy aparat wyzwala. Taki stan może oznaczać upływ prądu do ziemi, pojawienie się niebezpiecznego napięcia na częściach normalnie nieprzewodzących lub po prostu rażenie prądem.
Zadziałanie wyłącznika może wywołać wyłącznie upływ lub rażenie prądem. W obu przypadkach dochodzi do „ucieczki prądu” poza chroniony obwód, co aparat wykrywa i odcina zasilanie w chronionym obwodzie.
Jak działa różnicówka? [RS Elektronika] #187
Wyłącznik różnicowoprądowy 300mA jako ochrona przeciwpożarowa
Jedną z kluczowych funkcji wyłączników różnicowoprądowych jest ochrona przed pożarem. Zgodnie z normą PN‑HD 60364‑4‑42, wyłączniki różnicowoprądowe o prądzie różnicowym nieprzekraczającym 300mA pełnią rolę dodatkowej ochrony przed pożarem. Wyłącznik różnicowoprądowy zmniejsza ryzyko wystąpienia pożaru instalacji elektrycznej, a także chroni przed porażeniem.
Kiedy wyłącznik różnicowoprądowy jest obowiązkowy?
Stosowanie wyłączników różnicowoprądowych jest obowiązkowe w instalacjach odbiorczych. Stosujemy go w instalacjach z rozdzielonym przewodem PEN na PE i N. Rozporządzenie ministra infrastruktury w sprawie warunków technicznych, jakim podlegają budynki i ich usytuowanie, mówi o wymogu stosowania wyłączników różnicowoprądowych.
Który wyłącznik różnicowoprądowy wybrać?
Wyłącznik różnicowoprądowy dobieramy pod urządzenia, które posiadamy w instalacji:
- Do zwykłych gniazd i oświetlenia wystarczy wyłącznik typu AC.
- W przypadku stosowania elektroniki i energoelektroniki należy stosować wyłączniki typu A lub F.
Kiedy wyłącznik nie zapewnia ochrony przed porażeniem?
Wyłącznik różnicowoprądowy, zgodnie z normą PN‑HD 60364‑4‑41, pełni rolę ochrony uzupełniającej przy bezpośrednim rażeniu prądem dla obwodów o prądzie znamionowym nieprzekraczającym 32A i wyłączników o czułości nie większej niż 30mA. Wyłączniki o czułości powyżej 30mA, takie jak te o prądzie różnicowym 300mA przeznaczone do ochrony przeciwpożarowej, takiej ochrony przed bezpośrednim porażeniem nie zapewniają. Należy o tym pamiętać przy projektowaniu instalacji.
Podłączenie i bezpieczeństwo
Wyłączniki różnicowoprądowe należy podłączyć zgodnie z zaleceniami producenta umieszczonymi w instrukcji dołączonej do opakowania. Urządzenia te powinny być montowane przez uprawnionego elektryka. Pamiętaj, że prace elektrotechniczne wolno zlecać tylko wykwalifikowanym elektrykom lub wykonywać je pod ich kierownictwem i nadzorem. Należy przestrzegać obowiązujących w danym kraju norm i przepisów dotyczących instalacji elektrycznych oraz konsultować się z miejscowym elektrykiem. Dodatkowo należy przestrzegać aktualnych wskazówek bezpieczeństwa i przepisów dotyczących produktów na stronie producenta lub znajdujących się tam opisów produktów i wskazówek dotyczących instalacji.
