Samoczynny dźwiękowy ostrzegacz pożarowy: zasada działania i zastosowanie

Instalacja systemów sygnalizacji pożaru jest kluczowa w każdym budynku, w którym przebywają ludzie, a zwłaszcza w miejscach o podwyższonym ryzyku wystąpienia pożaru. Dźwiękowy System Ostrzegawczy (DSO) stanowi jeden z istotnych elementów zapewniających bezpieczeństwo w różnorodnych obiektach, takich jak banki, szkoły, szpitale, hotele, serwerownie, magazyny, biura, a nawet domy prywatne. Dzięki DSO możliwe jest szybkie przekazanie informacji o zagrożeniu pożarowym oraz sprawne sterowanie ewakuacją osób.

Dobrej jakości systemy przeciwpożarowe charakteryzują się wysokim poziomem skuteczności w zwalczaniu zagrożeń. Aby dźwiękowe systemy ostrzegawcze działały sprawnie i zapewnić ciągłość pracy systemu, nawet w trakcie pożaru, instalacja kablowa musi być wykonana z materiałów odpornych na wysokie temperatury. Obowiązek stosowania DSO jest określony w Rozporządzeniu Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów.

DSO to połączenie systemu alarmowego przeciwpożarowego z systemem rozgłoszeniowym. Działanie systemu polega na emitowaniu komunikatów głosowych podczas zagrożenia pożarowego lub w innych sytuacjach wymagających ewakuacji. System DSO nie tylko pomaga opanować panikę podczas pojawienia się dymu lub ognia, ale także uspokaja i mobilizuje do pożądanego działania.

Budowa i działanie Dźwiękowego Systemu Ostrzegawczego (DSO)

System DSO składa się z wielu urządzeń, w tym:

• Centrali sterującej
• Zasilacza
• Urządzeń audio
• Sterowników
• Czujników dymu i ognia
• Głośników rozmieszczonych strategicznie w całym obiekcie

Głośniki powinny swoim zasięgiem obejmować cały teren budynku, a wygłaszane komunikaty powinny być proste i zrozumiałe dla każdego odbiorcy. Sercem DSO jest centrala sterująca, która może być wyposażona w rezerwowe wzmacniacze mocy. W jej skład wchodzą wspomniane wzmacniacze mocy, generator komunikatów, mikrofon, panel obsługi oraz interfejs do centrali sygnalizacji pożarowej. Centrala DSO jest połączona z centralą systemu sygnalizacji pożarowej w celu przekazywania informacji o aktualnym stanie systemu.

Instalacja systemu DSO powinna być wykonana zgodnie z projektem uzgodnionym przez rzeczoznawcę do spraw zabezpieczeń przeciwpożarowych.

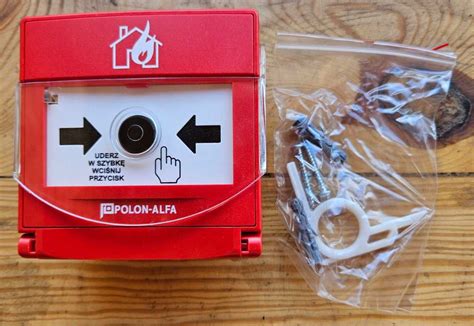

Ręczny Ostrzegacz Pożarowy (ROP) - kluczowy element systemu

Ręczny Ostrzegacz Pożarowy (ROP) to proste urządzenie, za pomocą którego można uruchomić system sygnalizacji pożarowej. Skorzystać z niego może każda osoba, która znajduje się w budynku i zauważyła potencjalne zagrożenie pożarem. Obsługa ROP-a zazwyczaj polega na zbiciu lub usunięciu szybki zabezpieczającej, a następnie naciśnięciu przycisku.

Systemy ostrzegania przed pożarem znajdują się we wszystkich budynkach użyteczności publicznej. ROP ma formę czerwonej skrzynki z przyciskiem chronionym szybką z tworzywa sztucznego, która zapobiega przypadkowemu uruchomieniu alarmu. ROP przekazuje informację do systemu alarmowego, który następnie za pomocą sygnałów dźwiękowych powiadamia o zagrożeniu osoby przebywające w budynku.

Należy pamiętać, że nieuzasadnione wezwanie służb ratowniczych jest wykroczeniem i podlega karze. Wiele fałszywych alarmów pochodzi z obiektów użyteczności publicznej wyposażonych w systemy sygnalizacji pożaru, często spowodowanych nieumyślnym wciśnięciem ręcznego ostrzegacza pożarowego lub innymi czynnikami, które nie wymagają interwencji straży pożarnej.

Budowa i działanie ROP

Ręczny ostrzegacz pożarowy jest ostrzegaczem typu A, uruchamianym bezpośrednio. Służy do przekazywania sygnału o pożarze do współpracującej centrali sygnalizacji pożarowej z równoczesną lokalną sygnalizacją świetlną przy pomocy diody elektroluminescencyjnej. Pod względem układu elektrycznego można go sklasyfikować jako zwykły przełącznik. Człon łączeniowy zawiera dwa zestyki: zestyk Y, który jest rozwarty w stanie dozorowania i zwiera się w stanie alarmowania, oraz zestyk X, który działa odwrotnie.

ROP może być wyposażony w sygnalizację LED pojedynczą lub podwójną. W przypadku sygnalizacji podwójnej działanie dodatkowej sygnalizacji LED można dowolnie opisać, np. TEST, AWARIA, DOZÓR.

Swoją skuteczność systemy pożarowe zawdzięczają wczesnemu ostrzeganiu przed zagrożeniem, co minimalizuje ryzyko tragicznych skutków pożaru. ROP, mimo swojej prostoty, jest kluczowym elementem tej ochrony.

Rodzaje ręcznych ostrzegaczy pożarowych

Na polskim rynku dostępne są dwa główne typy ręcznych ostrzegaczy pożarowych:

• ROP typu A (bezpośredni): Uruchamiany bezpośrednio, jednostopniowo. Alarm zostaje wyzwolony natychmiast po zbiciu lub przemieszczeniu szybki. Jest to najpopularniejszy i najszybszy w użyciu typ.
• ROP typu B (pośredni, dwustopniowy): Wymaga wykonania dwóch czynności: zbicia szybki, a następnie naciśnięcia przycisku alarmowego. Ten typ jest rzadziej stosowany, ale minimalizuje ryzyko fałszywych alarmów.

Ponadto, ręczne ostrzegacze pożarowe można podzielić ze względu na rodzaj systemu, w jakim pracują:

• Ostrzegacze konwencjonalne: Podłączone grupowo w strefy na liniach dozorowych centrali. Centrala wie, z której strefy pochodzi sygnał, ale nie identyfikuje dokładnie, który to ostrzegacz.
• Ostrzegacze adresowalne: Posiadają unikalny adres w systemie i są połączone z centralą na wspólnej pętli komunikacyjnej. Centrala dokładnie identyfikuje, który ROP został wciśnięty.
• Ostrzegacze bezprzewodowe: Komunikują się z centralą za pomocą sygnału radiowego, zasilane są bateriami. Stosowane w obiektach zabytkowych lub tam, gdzie prowadzenie okablowania jest utrudnione.

Dostępne są również wersje specjalne ROP, takie jak ostrzegacze odporne na warunki zewnętrzne (IP65/IP67), przeciwwybuchowe (ATEX), w wykonaniu natynkowym i podtynkowym, z dodatkowymi osłonami i zabezpieczeniami, a także z sygnalizacją dodatkową (LED, brzęczyk).

Rozmieszczenie i instalacja ROP

Przepisy przeciwpożarowe i normy budowlane bardzo dokładnie określają, w jakich miejscach należy zamontować ręczne ostrzegacze pożarowe. ROP-y muszą być umieszczone na ścianie na wysokości od 1,2 do 1,6 m. Powinny zostać rozmieszczone w taki sposób, aby osoby pracujące w budynku miały do nich łatwy dostęp, przy czym maksymalna odległość do ostrzegacza nie powinna przekraczać 30 m. Ponadto, ROP-y powinny znajdować się na każdej klatce schodowej (na każdej kondygnacji) i przy wszystkich wejściach do budynku. W budynkach, w których system sygnalizacji pożarowej jest połączony z najbliższą jednostką straży pożarnej, ROP-y umieszcza się w pobliżu centralki. Nie można zapomnieć o zainstalowaniu ostrzegaczy w miejscach szczególnie zagrożonych pożarem. Warto, żeby w pobliżu ostrzegacza znajdowała się również gaśnica lub hydrant ścienny.

System Sygnalizacji Pożaru (SSP) - szerszy kontekst

System Sygnalizacji Pożaru (SSP) należy do grupy czynnych zabezpieczeń przeciwpożarowych. Jego zadaniem jest szybka detekcja pożaru, powiadomienie o jego powstaniu oraz wykonanie funkcji sterujących, mających na celu zapobieganie rozprzestrzenianiu się ognia i zapewnienie bezpiecznej ewakuacji.

System SAP pełni również funkcje monitorujące i informacyjne. Poprawnie zaprojektowany i sprawny technicznie system SAP pozwala zminimalizować czas detekcji, czas zaalarmowania i czas przemieszczania, co przekłada się na bezpieczną ewakuację w wymaganym czasie, zanim zagrożenie osiągnie warunki krytyczne.

Wymagania prawne dotyczące SSP

Zgodnie z prawem, systemy alarmu pożarowego muszą spełniać restrykcyjne warunki, a urządzenia stosowane w ochronie przeciwpożarowej muszą posiadać odpowiednie certyfikaty i aprobaty techniczne. Projektanci, instalatorzy i konserwatorzy muszą posiadać wyspecjalizowaną wiedzę, potwierdzoną certyfikatami i autoryzacjami. Urządzenia tworzące system alarmu pożarowego muszą poprawnie pracować w warunkach pożaru.

System sygnalizacji pożaru jest wymagany w wielu obiektach, w tym:

• Budynkach handlowych lub wystawowych o określonej powierzchni strefy pożarowej.
• Teatrach, kinach, salach widowiskowych i sportowych o określonej liczbie miejsc.
• Szpitalach, domach pomocy społecznej i ośrodkach rehabilitacji.
• Zakładach pracy zatrudniających osoby niepełnosprawne.
• Budynkach użyteczności publicznej wysokich i wysokościowych.
• Budynkach zamieszkania zbiorowego o określonej liczbie miejsc noclegowych.
• Archiwach, muzeach i zabytkach budowlanych.
• Ośrodkach elektronicznego przetwarzania danych i centralach telefonicznych.
• Garażach podziemnych o określonej powierzchni lub liczbie kondygnacji.
• Stacjach metra, dworcach i portach.
• Bankach z salą operacyjną o określonej powierzchni.
• Bibliotekach z narodowym zasobem bibliotecznym.

Dodatkowo, systemy sygnalizacji pożaru często stosuje się jako tzw. rozwiązania zamienne w obiektach, gdzie spełnienie obowiązujących wymagań bezpieczeństwa pożarowego jest niemożliwe wprost.

Wpływ ubezpieczycieli na stosowanie systemów pożarowych

Firmy ubezpieczeniowe coraz częściej wpływają na decyzje o montażu instalacji sygnalizacji pożaru w budynkach, nawet tych nieujętych w przepisach. Warunki polis mogą zmuszać inwestorów do podwyższenia standardu bezpieczeństwa pożarowego, co przekłada się na lepsze warunki ubezpieczeniowe i realne podniesienie bezpieczeństwa.

Budowa Systemu Sygnalizacji Pożaru

Podstawowe elementy Systemu Sygnalizacji Pożaru to:

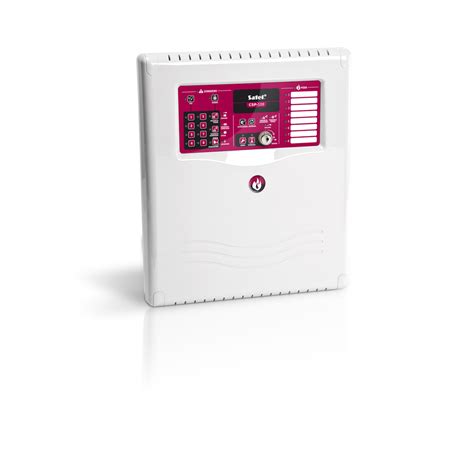

Centrala Sygnalizacji Pożaru (CSP)

Centrala Sygnalizacji Pożaru pełni funkcję nadrzędną, będąc głównym komputerem systemu. Odbiera, analizuje informacje od urządzeń detekcyjnych i innych zintegrowanych systemów, a następnie wykonuje odpowiednie operacje sygnalizacyjne i sterownicze zgodnie z zaprogramowaną konfiguracją. Nowoczesne centrale przeciwpożarowe umożliwiają zastosowanie wielu konfiguracji, a ich wybór zależy od analizy potrzeb, możliwości finansowych inwestora oraz charakteru chronionego obiektu.

Akumulatory i zasilacze pożarowe

Zasilanie Instalacji Sygnalizacji Pożaru odbywa się za pomocą zasilaczy wbudowanych w centralę oraz zewnętrznych certyfikowanych zasilaczy pożarowych. Niezbędne jest również zasilanie rezerwowe realizowane przez akumulatory, które musi zapewniać nieprzerwaną pracę systemu przez 72 godziny w stanie dozorowania i co najmniej 30 minut w stanie alarmu.

Sygnalizator dźwiękowy (Syrena)

Sygnalizator dźwiękowy służy do ogłaszania alarmu pożarowego za pomocą dźwięku. Występują również sygnalizatory optyczno-akustyczne, a także sygnalizatory z komunikatami głosowymi, które są bardziej skuteczne niż sygnalizacja tonowa. Poziom dźwięku zainstalowanego sygnalizatora powinien wynosić minimum 65 dB lub przekraczać o 5 dB szumy otoczenia.

Ręczny ostrzegacz pożarowy (ROP)

Jak omówiono wcześniej, ROP to przycisk służący do ręcznego powiadamiania o pożarze. Wciśnięcie ROP-a powoduje alarm, który natychmiast informuje jednostki ochrony przeciwpożarowej o pożarze.

Moduły i elementy sterujące i monitorujące

Te elementy odpowiadają za realizację sterowań, monitoring oraz integrację Centrali Alarmu Pożarowego z innymi instalacjami i systemami w budynku. Przykłady ich zastosowania obejmują:

• Uruchomienie sygnalizatorów (dźwiękowych, optycznych, głosowych).
• Transmisję sygnału alarmu pożarowego do straży pożarnej lub ochrony.
• Przekazanie sygnału do systemu automatyki budynku, systemu zarządzania obiektem, systemu monitoringu wizyjnego CCTV.
• Uruchomienie urządzeń gaśniczych (zraszaczy, tryskaczy, stałych urządzeń gaśniczych gazowych).
• Otwarcie klap dymowych, okien oddymiających.
• Zapewnienie kompensacji powietrza poprzez otwarcie/uruchomienie bram, drzwi, okien, wentylatorów napowietrzających.
• Zamknięcie klap, bram odcinających.
• Otwarcie drzwi i bram ewakuacyjnych.
• Wyłączenie urządzeń elektrycznych, wentylacyjnych, grzewczych, gazowych.
• Blokadę wind i sprowadzenie ich na parter.

Automatyczny ostrzegacz pożarowy (czujka)

Czujka dymu to urządzenie powiadamiające o pożarze w sposób automatyczny. Dobór odpowiednich czujek pożarowych pozwala zoptymalizować poziom bezpieczeństwa przy jednoczesnym unikaniu fałszywych alarmów. Rodzaje czujek obejmują:

• Czujki dymu:
• Punktowa optyczna czujka dymu.
• Liniowa optyczna czujka dymu (o dużym zasięgu).
• Czujka jonizacyjna (obecnie rzadziej stosowana).
• Czujka płomienia: Wykrywa promieniowanie emitowane przez płomienie.
• Czujka ciepła (temperatury): Działa na zasadzie wykrywania przekroczenia temperatury zadziałania lub zbyt szybkiego przyrostu temperatury.
• Czujka wielodetektorowa (multisensorowa): Analizuje sygnały z różnych typów detektorów (np. optycznych, temperaturowych), zapewniając wyższy poziom bezpieczeństwa i eliminację fałszywych alarmów.
• Czujka zasysająca: Analizuje zasysane powietrze z obszaru chronionego.

Wybór odpowiedniego rodzaju czujki zależy od wielu czynników, takich jak rozkład pomieszczeń, rodzaj składowanych materiałów, temperatura, wentylacja, ogrzewanie oraz warunki panujące w budynku (kurz, pył, wilgoć, spaliny).

Przeciwpożarowy wyłącznik prądu (PWP) jest urządzeniem pełniącym funkcję odcinania zasilania w obiekcie w razie pożaru. Należy go odróżnić od ręcznego ostrzegacza pożarowego (ROP), który służy do ręcznego uruchamiania alarmu.
