Schemat instalacji przeciwpożarowej: klucz do bezpieczeństwa obiektu

Schemat instalacji przeciwpożarowej to kluczowy element dokumentacji technicznej budynku, który pokazuje układ i współpracę wszystkich urządzeń odpowiedzialnych za wykrywanie oraz zwalczanie pożaru. To właśnie na jego podstawie projektanci, instalatorzy i służby kontrolne mogą ocenić, czy system ppoż. gwarantuje wymagany poziom bezpieczeństwa.

Schemat instalacji przeciwpożarowej to coś więcej niż zbiór urządzeń typu czujki, syreny czy tryskacze. To kompletna, techniczna dokumentacja, która precyzyjnie odwzorowuje strukturę, działanie i współdziałanie wszystkich elementów ochrony ppoż. Inaczej mówiąc: system przeciwpożarowy to zestaw elementów, natomiast schemat - jego mapa, plan czy instrukcja. W przypadku obiektów użyteczności publicznej, przemysłowych, magazynowych czy wielorodzinnych, a także często większych domów prywatnych, posiadanie takiego schematu to nie tylko dobra praktyka, lecz wymóg formalny i prawny. W praktyce dobrze opracowany schemat to fundament bezpieczeństwa - gwarant, że system ppoż. działa tak, jak został zaprojektowany.

Kluczowe elementy schematu instalacji przeciwpożarowej

Schemat instalacji przeciwpożarowej, podobnie jak każdy profesjonalny projekt techniczny, zawiera rozbudowaną część opisową oraz układ techniczny.

Część opisowa

Część opisowa stanowi fundament całej dokumentacji i wyjaśnia, dlaczego zastosowano takie, a nie inne rozwiązania oraz w jaki sposób mają one spełniać wymagania ochrony ppoż.

• Podstawa opracowania: Zestaw obowiązujących przepisów, norm i wytycznych producentów urządzeń, na których oparto projekt. Uwzględnia się tu m.in. krajowe regulacje przeciwpożarowe, wymagania techniczne dla urządzeń ppoż. oraz normy określające zasady projektowania systemów takich jak SSP czy DSO.
• Przedmiot i zakres opracowania: Precyzyjne określenie, czego dotyczy projekt - które systemy obejmuje, na jakich kondygnacjach, jakie pomieszczenia i instalacje wchodzą w jego zakres.
• Charakterystyka obiektu: Przeznaczenie budynku, kategoria zagrożenia ludzi (ZL), możliwe obciążenie ogniowe, a także cechy konstrukcyjne, które mają wpływ na dobór zabezpieczeń.
• Wymagany poziom zabezpieczenia przeciwpożarowego: Dopasowanie instalacji do realnego ryzyka pożarowego budynku.
• Sposób działania systemu: Obejmujący logikę alarmowania i sterowań, opisujący, jak ma działać cała instalacja ppoż.

Układ techniczny instalacji

Z punktu widzenia projektanta i instalatora schemat instalacji przeciwpożarowej to mapa całego systemu bezpieczeństwa. Układ techniczny instalacji ppoż. powinien być rozplanowany z podziałem na strefy pożarowe, uwzględniać przebieg kabli, lokalizację urządzeń i sposób ich współpracy, a także spełniać wymagania odpowiednich norm.

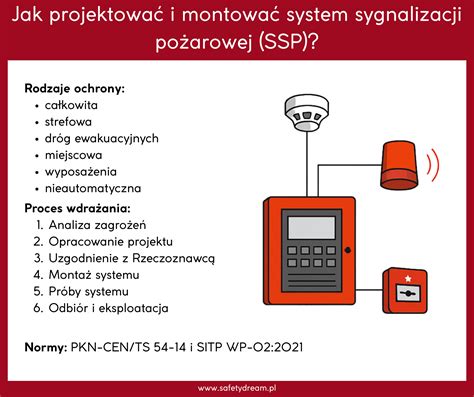

Centrala sygnalizacji pożarowej (SSP)

Sercem większości instalacji przeciwpożarowej jest centrala sygnalizacji pożarowej (SSP).

Elementy wykrywania i alarmowania

Druga warstwa układu technicznego to rozplanowanie elementów, które wykrywają pożar i informują o nim użytkowników budynku. Należą do nich między innymi:

• Czujki pożarowe.
• Manualne ostrzegacze pożarowe (ROP).
• Sygnalizatory akustyczne i optyczne.
• Pętle lub linie dozorowe z przypisaniem numeru strefy dozorowej.

Stałe urządzenia gaśnicze (SUG)

W schemacie muszą być uwzględnione stałe urządzenia gaśnicze (SUG), takie jak:

• Systemy tryskaczowe.
• Systemy zraszaczowe.
• Pompownie ppoż.

Opisuje się również podział na sekcje (np. strefy zalewowe zraszaczy) oraz sposób uruchamiania - automatyczny lub ręczny.

Systemy oddymiania i kontroli dymu

Bardzo istotnym elementem współczesnych systemów ppoż. jest oddymianie i kontrola rozprzestrzeniania się dymu. Centrala SSP steruje tymi urządzeniami zgodnie ze scenariuszem pożarowym: otwiera klapy w odpowiedniej strefie, uruchamia wentylatory, zamyka wybrane przepustnice, aby nie dopuszczać do rozprzestrzeniania się dymu i gorących gazów do stref bezpośrednio niezagrożonych.

Oświetlenie awaryjne i zasilanie ppoż.

Schemat musi również uwzględniać oświetlenie awaryjne i ewakuacyjne oraz zasilanie ppoż., gwarantujące ciągłość działania systemu w przypadku awarii zasilania podstawowego.

Typy instalacji gaśniczych

Wybór odpowiedniego systemu gaśniczego jest kluczowy dla efektywnej ochrony przeciwpożarowej. Poniżej przedstawiono najpopularniejsze typy instalacji gaśniczych.

Systemy wodne i mgły wodnej

• Systemy gaszenia wodą (tryskaczowe i zraszaczowe) - polegają na spryskaniu wodą miejsca bezpośrednio nad powstałym pożarem.
• Systemy gaszenia mgłą wodną - wykorzystują technologię mgły wodnej, rozdrabniając krople wody na cząsteczki o średnicy poniżej 50 µm, które pod wpływem wysokiej temperatury gwałtownie odparowują. Uzyskuje się równocześnie efekt chłodzenia i wyparcia tlenu w okolicach źródła pożaru.

Systemy pianowe

Systemy gaszenia pianą - odcinają źródło ognia od dopływu tlenu, pokrywając lub wypełniając płonący obiekt pianą. Instalacje pianowe budowane są podobnie jak systemy wodne - do wody dodawany jest koncentrat pianotwórczy, a mieszanina zostaje napowietrzona. Na zakończeniach instalacji stosuje się prądownice, ejektory, garnki pianowe, działka wodno-pianowe lub wylewy piany.

Systemy gazowe i proszkowe

• Systemy gaszenia gazem - polegają na wyparciu tlenu z gaszonej przestrzeni i/lub przerwaniu chemicznej reakcji spalania.
• Systemy gaszenia proszkowego - wykorzystują antykatalityczne działanie proszku gaśniczego, zatrzymując proces spalania. Stosuje się je, gdy nie ma możliwości zastosowania innych systemów lub ich montaż nie jest uzasadniony ekonomicznie.

Podziału urządzeń gaśniczych można dokonać ze względu na rodzaj gaszonych powierzchni. W obiektach wielkokubaturowych stosuje się najczęściej instalacje wodne, pianowe lub mgłowe, natomiast do obiektów o kubaturze do ok. 1000 m³ - systemy gazowe. W mniejszych obiektach można zastosować instalacje zraszaczowe lub systemy gaszenia mgłą wodną.

Bierne zabezpieczenia pożarowe i inne kluczowe elementy

Kolejną metodą zapobiegania pożarom jest bierne zabezpieczenie pożarowe. Polega ono na spowolnieniu lub zatrzymaniu rozprzestrzeniania się ognia poprzez zastosowanie odpowiednich materiałów i urządzeń spójnych z konstrukcją obiektów oraz wdrożeniu procedur przeciwpożarowych.

Systemy sygnalizacji pożarowej (SAP)

System SAP (System Alarmu Pożarowego) pozwala wykryć pożar we wczesnej fazie rozwoju oraz przekazać informację o zagrożeniu do centrali, która informuje odpowiednie osoby lub instytucje.

Systemy oddymiania (SO)

Systemy oddymiania (SO) mają za zadanie odprowadzić gazy pożarowe (dymy) z pomieszczeń i dostarczyć w ich miejsce strumień świeżego powietrza, wyrównując różnicę ciśnień powstającą podczas pożaru oraz zapewniając istotom żywym możliwość oddychania. Systemy pożarowe należy stosować w miarę możliwości we wszystkich obiektach, gdzie przebywają ludzie i gdzie są składowane plony ich pracy. Szczególną uwagę należy zwrócić na drogi ewakuacyjne. Dymy i gazy pożarowe uniemożliwiają ewakuację ludzi z budynków z powodu zatruć gazami spalinowymi.

Oddymianie mechaniczne i nadciśnieniowe

• Oddymianie mechaniczne to systemy korzystające z różnego rodzaju urządzeń mechanicznych (wentylatorów, strumienic) do przetłaczania gazów pożarowych.
• Systemy oddymiające nadciśnieniowe - głównym celem tego systemu jest zapobieganie zadymieniu.

Klapy i zawory odcinające

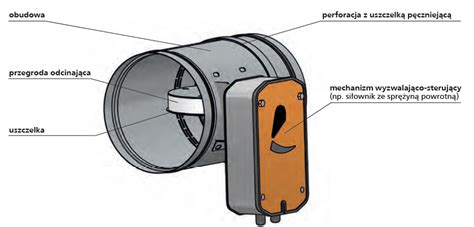

Klapy odcinające w instalacjach wentylacji i klimatyzacji są ważnym elementem systemów przeciwpożarowych w obiektach budowlanych. Klapy odcinające przeciwpożarowe ograniczają rozprzestrzenianie się zadymienia, ognia i gorącego powietrza. Podczas pożaru najczęściej dochodzi do śmierci ludzi w wyniku zatrucia dymem, który powoduje również dezorientację utrudniającą ewakuację.

Klapa odcinająca wentylacji pożarowej (klapa oddymiająca) stanowi odrębny typ klap, różniący się od klap przeciwpożarowych odcinających. Jest ona elementem systemu oddymiającego - usuwa dym na zewnątrz obiektu. Klapy oddymiające montuje się w elementach obiektów budowlanych (ściana, strop itd.).

Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r.:

1. Przewody wentylacyjne i klimatyzacyjne w miejscu przejścia przez elementy oddzielenia przeciwpożarowego powinny być wyposażone w przeciwpożarowe klapy odcinające o klasie odporności ogniowej równej klasie odporności ogniowej elementu oddzielenia przeciwpożarowego z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S), z zastrzeżeniem ust. 5.
2. Przewody wentylacyjne i klimatyzacyjne samodzielne lub obudowane, prowadzone przez strefę pożarową, której nie obsługują, powinny mieć klasę odporności ogniowej wymaganą dla elementów oddzielenia przeciwpożarowego tych stref pożarowych z uwagi na szczelność ogniową, izolacyjność ogniową i dymoszczelność (E I S) lub powinny być wyposażone w przeciwpożarowe klapy odcinające zgodnie z ust. 6.
3. Dobór klap przeciwpożarowych odbywa się w zależności od rodzaju obiektu.

System przeciwpożarowy budynku powinien być jednolity (jednego producenta). Klapy odcinające należy montować w przegrodach budowlanych o tej samej klasie odporności ogniowej co przegrody.

Na zakończeniach instalacji wentylacji ogólnej (bytowej) oraz w miejscach przechodzenia instalacji wentylacyjnej przez przegrody budowlane montowane są przeciwpożarowe zawory odcinające. Zawory te oddzielają strefy zagrożone pożarem od pozostałych części budynku. Głównym zadaniem zaworów jest regulowanie strumienia przepływu powietrza. Większość firm produkujących zawory przeciwpożarowe za temperaturę graniczną przyjmuje 72°C. Gdy temperatura powietrza przepływającego przez zawór przekroczy 72°C, wkładka topikowa powoduje zwolnienie sprężyny, a tym samym szczelne zamknięcie zaworu.

Nowoczesną konstrukcją jest połączenie zaworu wentylacyjnego i klapy przeciwpożarowej odcinającej. Zaletami tych konstrukcji są: wyższa odporność ogniowa, zmniejszone gabaryty i większe możliwości konfiguracji. Głównym elementem jest klapa przeciwpożarowa odcinająca w rozmiarach 100, 125, 160 i 200 mm, zapewniająca niewielkie opory przepływu powietrza.

Przewody oddymiające

Zadaniem instalacji oddymiających jest usuwanie gorących gazów i dymu z obszaru objętego pożarem oraz tworzenie stref wolnych od dymu, umożliwiając akcję gaśniczą i ewakuację ludzi. Instalację oddymiającą należy wykonać z odpowiednio sklasyfikowanych materiałów i elementów. Przewody oddymiające są najczęściej wykonywane z blachy stalowej o przekroju prostokątnym i okrągłym. Pod wpływem wysokich temperatur blacha stalowa rozszerza się (w temperaturze ok. 600°C o 0,7-0,9 mm na 1 m), powodując utratę szczelności kanałów i rozprzestrzenianie się ognia i dymu. Dlatego do stali dodawane są odpowiednie komponenty, a w instalacji oddymiającej stosowane są kompensatory i elastyczne wstawki. Ich głównym zadaniem jest niwelowanie wydłużenia przewodu powstałego pod wpływem wysokiej temperatury podczas pożaru. Istotne jest również połączenie kanałów, wykonane z materiałów odpornych na wysoką temperaturę.

Elementem instalacji wentylacyjnych są tłumiki akustyczne, które mogą wchodzić w skład instalacji bytowej pełniącej jednocześnie rolę instalacji oddymiającej. W tym przypadku bardzo ważny jest materiał absorbujący dźwięk, który musi być odporny na wysokie temperatury.

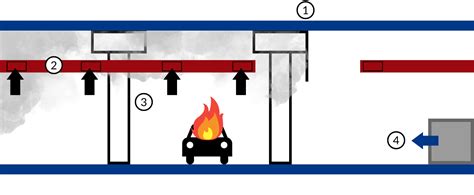

W celu zapewnienia odpowiedniego działania systemu kanałowego należy podzielić garaż na strefy dymowe za pomocą kurtyn dymowych (oznaczenie 1 na diagramie). Mają one za zadanie powstrzymanie rozprzestrzeniania się dymu na pozostałą część garażu. Powstały w wyniku pożaru dym jest usuwany poprzez kratki rozmieszczone na przewodach wentylacyjnych (oznaczenie 2). Następuje wyraźny podział na warstwę dymu gorącego utrzymującego się pod stropem oraz warstwę wolną od dymu (oznaczenie 3). Podczas normalnej pracy instalacji usuwane jest około 60% powietrza z przestrzeni podstropowej, natomiast pozostałe 40% z poziomu posadzki.

Instalacja wentylacji oddymiającej powinna usuwać dym z intensywnością zapewniającą, że w czasie potrzebnym do ewakuacji ludzi na chronionych przejściach i drogach ewakuacyjnych nie wystąpi zadymienie lub temperatura uniemożliwiająca bezpieczną ewakuację.

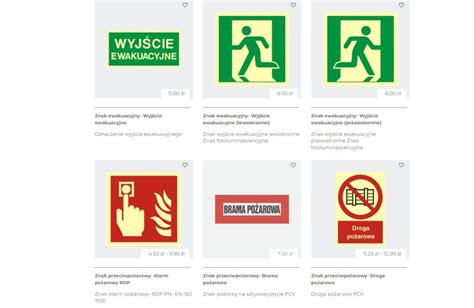

Oznakowanie dróg ewakuacyjnych i sprzętu ppoż.

Prawidłowe oznakowanie jest kluczowe dla szybkiej i bezpiecznej ewakuacji oraz skutecznego użycia sprzętu gaśniczego. Do obowiązkowych elementów należą:

• Samoprzylepne naścienne ciągi ewakuacyjne SWGS, wykonane w technologii SYSTEM TD®, służące do oznakowania dróg ewakuacyjnych w budynkach użyteczności publicznej. Mogą tworzyć odcinki o dowolnej długości i łączyć się z klasycznymi znakami bezpieczeństwa.
• Fotoluminescencyjne samoprzylepne znaki oraz ciągi podłogowe SWGS wykonane z poliwęglanu, stosowane na poboczach dróg o wzmożonym ruchu pieszym.
• Znak GAŚNICA (F01) to obowiązkowy element oznakowania przeciwpożarowego zgodny z normą PN‑EN ISO 7010, wskazujący miejsce usytuowania gaśnicy.
• Znak TELEFON ALARMOWANIA POŻAROWEGO wskazujący usytuowanie telefonu alarmowego.
• Znak KOC GAŚNICZY wskazujący miejsce, w którym znajduje się koc gaśniczy.
• Znak WINDA DLA STRAŻY POŻARNEJ wskazujący windę do stosowania w przypadku pożaru przez straż pożarną.
• Znak OSOBA UDZIELAJĄCA PIERWSZEJ POMOCY wskazujący miejsce, gdzie w sytuacji awaryjnej można znaleźć osobę udzielającą pierwszej pomocy.

Projektowanie i integracja systemów przeciwpożarowych

Zasady projektowania

Projektowanie instalacji przeciwpożarowych powinno odbywać się równolegle do projektowania budynku, razem z innymi instalacjami wewnętrznymi. System przeciwpożarowy powinien być wyposażony w odpowiednie urządzenia sygnalizacyjne, informujące o zagrożeniu pożarowym w budynku, i dopasowany do rodzaju obiektu. W wielu budynkach użyteczności publicznej oraz w budynkach mieszkalnych wielorodzinnych stosowane są systemy oddymiania. Są one uzupełnieniem systemów przeciwpożarowych lub ich składnikiem.

Wybór sygnalizatora przeciwpożarowego zależy od wielu czynników, między innymi od środowiska, w jakim będzie pracował. Ze względu na miejsce zastosowania sygnalizatory dzielimy na wewnętrzne i zewnętrzne. W zależności od sposobu sygnalizowania pożaru wyróżniamy sygnalizatory głosowe, optyczne, akustyczne i mieszane.

Przewody obsługujące jedną strefę pożarową powinny mieć co najmniej klasę odporności ogniowej E600S, co najmniej taką samą jak klasa odporności ogniowej stropu. Klapy odcinające obsługujące jedną strefę pożarową powinny być uruchamiane automatycznie oraz mieć co najmniej klasę odporności ogniowej E600S AA, co najmniej taką jak klasa odporności ogniowej stropu. Wszystkie powyższe elementy instalacji oddymiania powinny spełniać normę PN-EN 13501-4:2008 Klasyfikacja ogniowa wyrobów budowlanych i elementów budynków. Część 4: Klasyfikacja na podstawie wyników badań odporności ogniowej systemów kontroli rozprzestrzeniania się dymu.

Sam schemat instalacji przeciwpożarowej nie może powstać "od ręki", wymaga staranności i precyzji. Dobrze przygotowany schemat instalacji ppoż. musi być uzgodniony z rzeczoznawcą ds. zabezpieczeń przeciwpożarowych. Sam schemat graficzny to tylko część dokumentacji, do której muszą być dołączone obliczenia projektowe, np. hydrauliczne dla systemów tryskaczowych lub wydajnościowe dla systemów oddymiania.

Rola instalatora

Instalacja przeciwpożarowa podlega tym samym zasadom co każda inna instalacja wewnętrzna - najpierw wykonywany jest projekt, następnie montaż. Aby uniknąć błędów, instalator systemów przeciwpożarowych powinien być osobą doświadczoną w wykonaniu instalacji i zabezpieczeń przeciwpożarowych. Przepisy w Polsce nie precyzują konkretnych wymagań dla montażysty, jednak kursy lub szkolenia kończące się egzaminem i wydające certyfikaty autoryzowanego instalatora są ważnym wskaźnikiem kompetencji. Kursy i szkolenia prowadzą dystrybutorzy i producenci systemów przeciwpożarowych.

Integracja z automatyką budynkową (BMS)

Integracja instalacji przeciwpożarowej z pozostałymi systemami bezpieczeństwa i automatyki budynkowej to dziś standard w nowoczesnych obiektach. Dzięki temu system przeciwpożarowy, a więc m.in. sygnalizacja pożarowa, detekcja dymu, system gaśniczy, oddymianie, nie działa w izolacji, ale współdziała z monitoringiem, kontrolą dostępu, systemami zarządzania budynkiem (BMS), oświetleniem awaryjnym czy systemami wentylacji.

Korzyści z integracji

• Szybsza i skoordynowana reakcja na pożar: W momencie zadziałania systemu detekcji pożarowej, sygnał alarmowy może automatycznie uruchomić inne systemy: oddymianie, oświetlenie ewakuacyjne, odcięcie wentylacji, zamknięcie czy otwarcie drzwi i bram ppoż., a także uruchomić system nagłośnienia czy DSO.
• Centralne zarządzanie i monitoring całego obiektu: Dzięki połączeniu z systemem automatyki budynkowej (BMS), operator lub zarządca obiektu ma widok z jednego panelu na wszystkie kluczowe instalacje - ppoż., wentylację, oświetlenie, kontrolę dostępu czy monitoring CCTV.
• Spójna procedura ewakuacyjna i zabezpieczenia dostępu: W momencie pożaru system kontroli dostępu lub elektrycznie zamykane drzwi/bramy mogą zostać automatycznie odblokowane, aby umożliwić sprawną ewakuację lub dostęp dla służb ratunkowych.
• Redukcja kosztów i uproszczenie obsługi technicznej: Jedna zintegrowana platforma zamiast wielu osobnych systemów oznacza mniej punktów kontrolnych, jedno miejsce obsługi i konserwacji, a często też tańsze utrzymanie.

Konserwacja i przeglądy systemów przeciwpożarowych

Chcąc maksymalnie zwiększyć bezpieczeństwo pożarowe obiektów budowlanych, należy systematycznie wykonywać przeglądy i konserwować systemy przeciwpożarowe. Każdy zarządca budynku ma prawny obowiązek konserwacji systemów przeciwpożarowych. Konserwacja systemów ochrony przeciwpożarowej powinna odbywać się tak często, jak wskazują producenci, jednak nie rzadziej niż raz w roku. Poza regulacjami prawnymi istnieją inne powody konieczności wykonania przeglądu systemu.

Przeglądy i konserwacje systemów ochrony przeciwpożarowej mogą być wykonywane wyłącznie przez osoby właściwie przeszkolone. Fachowcy powinni posiadać umiejętności i pozwolenia wymagane do kontroli, obsługi technicznej oraz ewentualnej naprawy danego systemu. Norma CEN/TS 54-14:2004 opisuje wytyczne odnośnie do planowania, projektowania, instalowania, odbioru, eksploatacji oraz konserwacji systemów sygnalizacji pożarowej. Punkt 4.8 tej normy mówi: „Osoby fizyczne lub prawne wykonujące jakiekolwiek prace, będące przedmiotem niniejszych wytycznych, powinny mieć odpowiednie kompetencje, doświadczenie i kwalifikacje". Punkty 7.7 (montaż) i 8.6 (uruchamianie) podają, że zajmować się tym powinny osoby posiadające odpowiednią wiedzę teoretyczną, praktyczną i kwalifikacje. Przeglądy techniczne systemów oddymiania wykonuje się zgodnie z przepisami prawa oraz dokumentacją Techniczno-Ruchową producenta. Większość producentów wymaga przeglądów 2 razy w roku (co 6 miesięcy).

Szczegółowe wymagania prawne dla obiektów

Polska ustawa i rozporządzenia określają szczegółowe wymagania dotyczące zabezpieczeń przeciwpożarowych w zależności od typu i przeznaczenia obiektu.

Wymagania dla klatek schodowych

Według § 256 ust. 2 rozporządzenia [2] urządzenia takie (jak systemy oddymiania) powinny być również zastosowane w klatkach schodowych (obudowanych i zamykanych drzwiami o klasie odporności ogniowej co najmniej EI 30), wejścia do których mają stanowić koniec dojścia ewakuacyjnego. Dotyczy to także budynków mieszkalnych wielorodzinnych (ZL IV). Gdy klatka schodowa nie spełnia wymienionych warunków, do długości dojścia ewakuacyjnego wliczana jest długość drogi ewakuacyjnej biegnącej wzdłuż biegów i spoczników klatki schodowej.

Wymagania dla garaży

Wymagania przeciwpożarowe garaży podaje rozdział 8 rozporządzenia [2].

§ 277:

1. W garażu zamkniętym obejmującym więcej niż dwie kondygnacje podziemne lub znajdującym się poniżej drugiej kondygnacji podziemnej należy stosować stałe samoczynne urządzenia gaśnicze wodne.
2. W przypadku zastosowania rozwiązania, o którym mowa w ust. 2 pkt 1, klasa odporności ogniowej przewodów wentylacji oddymiającej powinna odpowiadać wymaganiom określonym w § 270 ust.

§ 278:

1. W przypadku strefy pożarowej garażu obejmującej więcej niż dwie kondygnacje wyjścia ewakuacyjne należy zapewnić na poziomie każdej kondygnacji.
2. Długość przejścia, o którym mowa w ust. 2 pkt 1, może być powiększona zgodnie z zasadami określonymi w § 237 ust. 6 i 7. W przypadku zastosowania instalacji wentylacji oddymiającej strumieniowej nie stosuje się § 237 ust. 4.

§ 15:

1. Wymagane są co najmniej dwa wyjścia ewakuacyjne ze strefy garażu, która ma więcej niż 25 stanowisk postojowych i nie jest wyposażona w instalację wentylacji oddymiającej lub ma powierzchnię przekraczającą 1500 m².
2. W przypadku strefy pożarowej garażu obejmującej więcej niż dwie kondygnacje wyjścia ewakuacyjne należy zapewnić na poziomie każdej kondygnacji.

Schemat instalacji przeciwpożarowej to istotny element projektowy, który określa nie tylko rozmieszczenie urządzeń ppoż., ale także sposób ich działania, komunikacji, monitoringu sygnałów alarmowych oraz współpracy z innymi systemami bezpieczeństwa w budynku. Dzięki starannie opracowanemu układowi technicznemu możliwa jest skuteczna, szybka detekcja pożaru, odpowiednio wczesna reakcja oraz sprawna ewakuacja ludzi, co znacząco podnosi poziom bezpieczeństwa całego obiektu.
