Symulacje CFD w Oddymianiu Obiektów

CFD (Computational Fluid Dynamics) to zaawansowana metoda obliczeniowa, która pozwala na precyzyjne modelowanie przepływu powietrza, cieczy i gazów. Wykorzystanie symulacji CFD umożliwia zrozumienie skomplikowanych procesów zachodzących w różnych środowiskach, takich jak wnętrza budynków, układy wentylacyjne czy instalacje przemysłowe. Symulacja CFD znajduje szerokie zastosowanie w wielu branżach, od inżynierii lądowej, przez energetykę, aż po przemysł motoryzacyjny.

Współczesne symulacje CFD to połączenie zaawansowanej matematyki, fizyki i technologii komputerowych. Są one nieocenionym wsparciem dla inżynierów i projektantów, którzy muszą sprostać wyzwaniom związanym z optymalizacją procesów. Dzięki nim możliwe jest przewidywanie zachowań przepływów i ich wpływu na konstrukcje lub urządzenia. Symulacje CFD znajdują zastosowanie w badaniach naukowych, projektowaniu infrastruktury miejskiej, rozwoju technologii lotniczych i wielu innych dziedzinach.

Rola symulacji CFD w bezpieczeństwie pożarowym

W procesie projektowania budynków, bezpieczeństwo przeciwpożarowe jest priorytetem, a symulacja oddymiania odgrywa tutaj kluczową rolę. W sytuacji pożaru, dym szybko wypełnia przestrzeń, a odpowiednie przygotowanie i zaprojektowanie systemu oddymiania czy zabezpieczeń przeciwpożarowych mogą uratować życie i zminimalizować straty materialne.

Nie wystarczą jednak czujki dymu czy strategicznie rozmieszczone gaśnice, szczególnie kiedy w grę wchodzą duże obiekty przemysłowe, produkcyjne czy wielopiętrowe biurowce. Dzięki wykorzystaniu technologii CFD można z dużą dokładnością przeanalizować rozprzestrzenianie się dymu i gorącego powietrza w sytuacji pożaru. Dzięki symulacjom oddymiania możliwe jest optymalne rozmieszczenie urządzeń przeciwpożarowych, takich jak klapy dymowe czy kurtyny ogniowe.

Symulacja CFD pożarowa to numeryczne modelowanie rozprzestrzeniania dymu i ciepła, przeznaczone dla inwestorów i projektantów, którzy muszą zweryfikować skuteczność oddymiania lub uzyskać dowód dla rzeczoznawcy ds. ppoż. Pozwalają one przewidzieć rozprzestrzenianie się dymu w budynku i zweryfikować skuteczność systemu oddymiania przed realizacją, stanowiąc standard w odpowiedzialnym projektowaniu systemów ppoż dla złożonych obiektów.

Jak działają symulacje CFD w kontekście pożarowym?

Symulacje CFD (Computational Fluid Dynamics) to technologia, która pozwala na stworzenie trójwymiarowego modelu obiektu, uwzględniającego architekturę budynku - od rozmieszczenia ścian, przez otwory wentylacyjne, aż po elementy, które mogą stanowić przeszkodę dla swobodnego przepływu powietrza. Symulacje CFD polegają na komputerowym odtworzeniu danego budynku lub pomieszczenia, a następnie wywołaniu w nim cyfrowego pożaru.

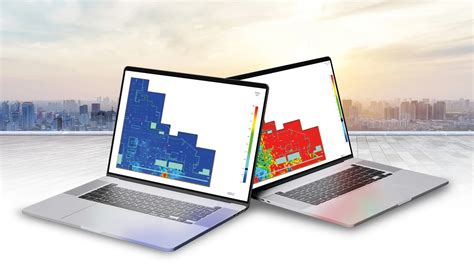

Modele 3D pokazują szereg istotnych parametrów, takich jak prędkość rozprzestrzeniania dymu, temperaturę oraz efektywność systemów oddymiania. W ten sposób można odwzorować nawet najbardziej niekorzystne scenariusze pożaru. Symulacje pożaru pozwalają między innymi wykryć obszary o nieskutecznej wentylacji oraz określić temperaturę, która będzie oddziaływała na elementy konstrukcyjne budynku.

Odwzorowanie rozwoju pożaru

Symulacja CFD pozwala przyjąć realistyczny scenariusz pożarowy, uwzględniając lokalizację źródła pożaru, moc pożaru (HRR), czas jego rozwoju oraz emisję dymu i ciepła. Dzięki temu możliwe jest sprawdzenie, jak szybko dym wypełnia przestrzeń oraz czy system oddymiania reaguje wystarczająco szybko.

Analiza rozprzestrzeniania się dymu

CFD umożliwia obserwację kierunków przepływu dymu w czasie rzeczywistym. Projektant może ocenić, czy dym nie przedostaje się na drogi ewakuacyjne, czy nie występuje cofka dymu, oraz czy warstwa wolna od dymu utrzymuje się na wymaganej wysokości. To kluczowy element oceny skuteczności systemów oddymiania grawitacyjnego i mechanicznego.

Weryfikacja doboru urządzeń

Symulacje CFD pozwalają zweryfikować wydajność wentylatorów oddymiających, skuteczność napowietrzania kompensacyjnego oraz rozmieszczenie klap dymowych i nawiewów. Dzięki temu system nie jest ani niedowymiarowany (zagrożenie bezpieczeństwa), ani przewymiarowany (nieuzasadnione koszty).

Wpływ warunków zewnętrznych

W analizach CFD można uwzględnić między innymi działanie wiatru, różnice temperatur pomiędzy wnętrzem a otoczeniem oraz efekty kominowe. Jest to szczególnie istotne w przypadku systemów oddymiania grawitacyjnego oraz obiektów o dużej wysokości.

Praktyczne zastosowania i korzyści symulacji CFD

Możliwości, jakie oferują symulacje CFD, są naprawdę imponujące. Stają się one nieocenionym narzędziem w projektowaniu nowoczesnych systemów zabezpieczeń przeciwpożarowych, będąc kluczem do zwiększenia bezpieczeństwa obiektu i ludzi, którzy się w nim znajdują.

Przykłady praktycznych zastosowań:

• W jednym z projektów symulowano oddymianie klatki schodowej. Po określonym czasie od wybuchu pożaru, otwierały się klapy oddymiające oraz drzwi napowietrzające. Symulacja pozwoliła na wizualizację, jak dym, który gromadzi się na górze klatki schodowej, zostaje efektywnie odprowadzony.
• Symulacja garażu podziemnego, w którym przeprowadzono testy związane z pożarem samochodu. Dzięki symulacji można było śledzić, jak rozmieszczenie wentylatorów do transportowania dymu wpływa na kierunek jego przemieszczania się.

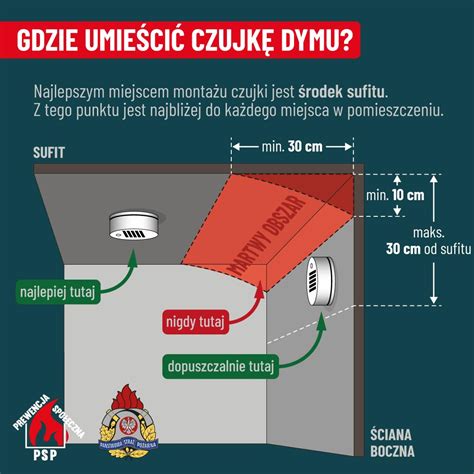

• Zapewnienie bezpieczeństwa przeciwpożarowego w sali konferencyjnej, gdzie zweryfikowano alternatywne rozmieszczenie czujek pożarowych poprzez symulację CFD, projektując niestandardową czujkę zasysającą, obwodową.

Główne korzyści z zastosowania symulacji CFD to:

• Weryfikacja skuteczności systemu oddymiania.
• Analiza rozprzestrzeniania dymu i ciepła.
• Optymalizacja kosztów instalacji.
• Wizualizacja scenariuszy pożarowych.
• Potwierdzenie bezpieczeństwa ewakuacji.
• Raporty akceptowane przez rzeczoznawców.

Dzięki symulacjom CFD nie tylko weryfikuje się poprawność projektów, ale także oszczędza czas i pieniądze. Wczesne wykrywanie ewentualnych błędów w projekcie pozwala na ich korektę przed rozpoczęciem budowy, co jest znacznie tańsze niż modyfikacje już istniejących instalacji. Symulacje CFD optymalizują projekty wentylacji mechanicznej i grawitacyjnej, minimalizując ryzyka i wspierając certyfikacje.

Jest to niezwykle szybka i skuteczna metoda na zweryfikowanie warunków ewakuacji oraz warunków, w jakich swoje działania prowadzić będzie jednostka ratowniczo-gaśnicza. Dostarczane raporty z wizualizacjami są kluczowe dla złożonych obiektów przemysłowych i logistycznych.

Kiedy wymagane są symulacje CFD?

Skuteczność systemu oddymiania nie może być oceniana wyłącznie na podstawie schematów ideowych czy obliczeń uproszczonych. W rzeczywistych warunkach pożaru decydujące znaczenie mają zjawiska dynamiczne: rozprzestrzenianie się dymu, przepływ gorących gazów, różnice ciśnień oraz wpływ geometrii obiektu. Właśnie dlatego symulacje CFD (Computational Fluid Dynamics) stały się jednym z kluczowych narzędzi w projektowaniu i weryfikacji systemów oddymiania - zarówno na etapie koncepcji, jak i uzgadniania dokumentacji z organami Państwowej Straży Pożarnej.

Dlaczego obliczenia uproszczone nie zawsze wystarczają?

Metody uproszczone, oparte na wzorach i założeniach normowych, sprawdzają się jedynie w typowych i powtarzalnych układach przestrzennych. W przypadku: garaży podziemnych o złożonej geometrii, obiektów wielkokubaturowych, atriów, klatek schodowych, szybów windowych i budynków wysokościowych, a także systemów oddymiania mechanicznego z wentylacją strumieniową, takie podejście często nie pozwala jednoznacznie potwierdzić skuteczności rozwiązania. Właśnie w tych przypadkach stosuje się symulacje CFD, które odwzorowują rzeczywiste zjawiska fizyczne.

Wymogi prawne i techniczne

Wymagane zabezpieczenia przeciwpożarowe w budynkach określane są przez przepisy techniczno-budowlane i przeciwpożarowe. Przykładowo, garaże podziemne o powierzchni większej niż 1500 m² należy wyposażyć w systemy oddymiania. Skuteczność takich systemów należy udowodnić, a najszybszym i najtańszym sposobem jest wykonanie symulacji rozprzestrzeniania się dymu. Symulacje najczęściej należy przeprowadzić dla garażu oraz dużych obiektów handlowych. Obecnie obowiązujące przepisy techniczne, w paragrafie 277.4, zakładają konieczność oddymiania stref garażowych, z których nie ma bezpośredniego wyjazdu np. pochylnią lub gdy ich strefa pożarowa przekracza 1500 m².

W paragrafie 270.1 Warunków Technicznych nie określono wymaganego czasu na ewakuację, pozostawiając projektantowi obowiązek udowodnienia, że zaprojektowany system spełnia cytowany wymóg. W takim przypadku pomocnym narzędziem jest wykorzystanie symulacji komputerowej rozprzestrzeniania dymu metodą CFD. Wykonanie symulacji CFD na odpowiedniej siatce modułowej uzasadnia prawidłowość przyjętych założeń i spełnienie przepisów.

Ustawą o normalizacji, polskie normy zostały odwołane z konieczności obligatoryjnego stosowania, a w ustawie prawo budowlane konieczność stosowania Polskich Norm została zastąpiona koniecznością stosowania wiedzy technicznej podczas projektowania. Po wejściu Polski do Unii Europejskiej, zaistniała legalna możliwość stosowania norm europejskich, z czego korzystają projektanci i rzeczoznawcy, traktując je jako wiedzę techniczną. Stosowanie norm europejskich czy też polskich nie zwalnia projektanta z obowiązku spełnienia wytycznych z warunków technicznych. Analiza obliczeniowa temperatury dymu (np. metodą CFD) została przywołana w warunkach technicznych.

Złożone obiekty i odstępstwa od norm

Symulacja CFD bywa wymagana, gdy przepisy lub wytyczne (warunki techniczne, wymagania inwestora lub ubezpieczyciela) nie dają jednoznacznych rozwiązań, obiekt ma nietypową geometrię, strefy zadymienia są trudne do oszacowania analitycznie albo gdy stosowana jest wentylacja strumieniowa (np. w garażach). W budynkach wysokich i przy odstępstwach od norm rzeczoznawca lub organ nadzoru często oczekuje dowodu w formie analizy CFD.

Najczęściej spotykaną sytuacją, w której wykonanie symulacji pożaru jest wymagane, są projekty systemów wentylacji pożarowej. Dotyczy to obiektów, w których konieczne jest wykazanie, że dym i gorące gazy nie stworzą zagrożenia dla ewakuujących się ludzi oraz służb ratowniczych. W budynkach z dużymi, otwartymi przestrzeniami - takich jak atria, pasaże handlowe czy wielokondygnacyjne hole - klasyczne obliczenia są niewystarczające. Symulacja CFD pozwala przeanalizować rzeczywiste zachowanie dymu, jego gromadzenie się pod stropem, przenikanie między kondygnacjami oraz skuteczność klap dymowych i wyciągów mechanicznych.

Szczególną kategorię stanowią budynki wysokie i wysokościowe, gdzie ochrona klatek schodowych i szybów windowych przed zadymieniem jest jednym z kluczowych elementów bezpieczeństwa. Symulacje pozwalają ocenić, czy systemy nadciśnieniowe zapewnią odpowiednie warunki ewakuacji w różnych scenariuszach pożarowych.

Ekspertyzy techniczne i inżynieria bezpieczeństwa pożarowego

Kolejnym obszarem, w którym symulacja pożaru staje się niezbędna, są ekspertyzy techniczne wykonywane w przypadku odstępstw od obowiązujących przepisów. Dotyczy to wielu inwestycji, szczególnie adaptacji istniejących budynków, obiektów zabytkowych czy projektów realizowanych w ograniczonej przestrzeni miejskiej. Jeżeli budynek nie spełnia określonych wymagań - na przykład długości dojść ewakuacyjnych lub geometrii dróg ewakuacyjnych - konieczne jest wykazanie, że zaproponowane rozwiązania alternatywne zapewniają równoważny poziom bezpieczeństwa pożarowego. W takich sytuacjach symulacja rozwoju pożaru i dymu pełni rolę obiektywnego dowodu technicznego. Dzięki analizom CFD można jednoznacznie określić, czy dym osiągnie poziom ewakuacji przed opuszczeniem strefy przez ludzi, a także ocenić skuteczność dodatkowych środków ochronnych.

Coraz więcej projektów w Polsce realizowanych jest w oparciu o zasady inżynierii bezpieczeństwa pożarowego, gdzie symulacje pożaru stanowią integralny element procesu projektowego. W tym podejściu celem nie jest jedynie spełnienie minimalnych wymagań formalnych, ale realna ocena zagrożeń w konkretnym obiekcie. Symulacje pozwalają na porównanie czasu dostępnego na bezpieczną ewakuację z czasem wymaganym do jej przeprowadzenia. Dają również możliwość oceny zachowania konstrukcji w warunkach pożaru rzeczywistego, a nie tylko według uproszczonych krzywych normowych. W efekcie projekt staje się bardziej racjonalny, bezpieczny i często lepiej zoptymalizowany kosztowo.

W praktyce odpowiedź na pytanie, kiedy symulacja pożaru jest wymagana przepisami, rzadko bywa zero-jedynkowa. W wielu przypadkach jest ona niezbędna do wykazania spełnienia wymagań ochrony przeciwpożarowej, a w pozostałych stanowi najlepszy sposób na ograniczenie ryzyka projektowego i formalnego.

Oprogramowanie wykorzystywane w symulacjach CFD

Do symulacji dymu i oddymiania stosuje się między innymi FDS (Fire Dynamics Simulator, NIST) oraz PyroSim (graficzny front-end do FDS). Pathfinder służy do symulacji ewakuacji (ruch pieszych, czas ewakuacji) i bywa łączony z FDS w analizach RSET/ASET. Wykorzystuje się specjalistyczne oprogramowanie do precyzyjnych symulacji rozprzestrzeniania dymu i ciepła, weryfikując skuteczność systemów w warunkach rzeczywistych pożarów. Raporty są akceptowane przez rzeczoznawców i organy nadzoru; analizy integruje się z testami dymu ciepłego oraz z symulacją ewakuacji tam, gdzie jest wymagana.

Koszty symulacji CFD

Koszt symulacji CFD zależy od złożoności obiektu (powierzchnia, liczba stref, scenariusze), zakresu (tylko oddymianie czy także ewakuacja) oraz terminu realizacji. Typowy zakres to od kilku do kilkudziesięciu tysięcy złotych netto za komplet analiz; proste weryfikacje są tańsze. Warto zamówić symulację na etapie koncepcji lub projektu - korekty są wtedy relatywnie tanie w porównaniu z przeróbkami na budowie.

Skuteczność systemu oddymiania - co to oznacza?

Z punktu widzenia przepisów ochrony przeciwpożarowej, system oddymiania uznaje się za skuteczny, jeżeli:

• umożliwia bezpieczną ewakuację ludzi,
• ogranicza rozprzestrzenianie się dymu i ciepła,
• zapewnia warunki do prowadzenia działań ratowniczo-gaśniczych,
• spełnia wymagania określone w Warunkach Technicznych oraz normach z serii PN-EN 12101.

W praktyce oznacza to konieczność utrzymania warstwy wolnej od dymu, kontroli temperatury oraz właściwego kierunku przepływu gazów pożarowych.
