Nasady Kominowe: Rodzaje, Montaż i Funkcje w Systemach Kominowych

Nasady kominowe to urządzenia montowane na zakończeniach przewodów kominowych, których zadaniem jest poprawa i stabilizacja ciągu kominowego. Choć na pierwszy rzut oka mogą się wydawać jedynie ozdobnym elementem, pełnią niezwykle ważną funkcję w zapewnieniu prawidłowego funkcjonowania systemu kominowego. Ich działanie stabilizujące ciąg opiera się o energię wiatru, a kształt oraz rodzaj uzależniony jest od szeregu czynników, takich jak obecność silnych wiatrów, sąsiedztwo wysokich drzew czy kształt bryły dachowej.

Kluczowe funkcje nasad kominowych

Nasady kominowe pełnią kilka istotnych funkcji, wpływających na bezpieczeństwo i efektywność instalacji grzewczej oraz wentylacyjnej:

• Wspomaganie i stabilizacja ciągu kominowego: Nasady wspomagają ciąg kominowy, gdy jest za słaby, oraz zapobiegają jego zaburzeniom w przewodzie kominowym. Właściwy, naturalny ciąg kominowy powstaje z różnicy gęstości spalin wydobywających się z komina a gęstości powietrza na zewnątrz. Spaliny są lżejsze, dlatego są unoszone do góry.
• Zapobieganie ciągowi wstecznemu: Nasady zapobiegają powstaniu zjawiska ciągu wstecznego, czyli sytuacji, w której spaliny lub zużyte powietrze - zamiast przemieszczać się w stronę wylotu - zostają cofnięte do wnętrza budynku.
• Ochrona przed czynnikami atmosferycznymi: Ochraniają przewód kominowy przed czynnikami pogodowymi, takimi jak deszcz, śnieg i silny wiatr. Ograniczają ilość wilgoci dostającej się do komina, co zapobiega uszkodzeniom wnętrza przewodu w wyniku gwałtownych zmian temperatur oraz pojawieniu się zjawiska kondensacji spalin. Reagujące z wodą produkty spalania tworzą szkodliwe dla zdrowia związki, które mają destruktywny wpływ na konstrukcję budynku i tworzą nieestetyczne zacieki na okolicznych murach.
• Zabezpieczenie przed ptakami: Specjalnie dobrany kształt lub obecność ruchomych elementów odstrasza ptaki od siadania na kominie i zakładania gniazd, co mogłoby doprowadzić do częściowego lub całkowitego zatkania przewodu.

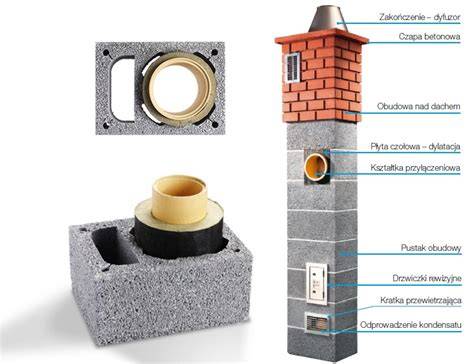

Rodzaje przewodów kominowych i ich specyfika

Budynki wyposażone są w różnego rodzaju przewody kominowe, które można podzielić na trzy kategorie:

• Przewody spalinowe: Przeznaczone są do odprowadzania produktów spalania paliw ciekłych oraz gazowych (np. gaz ziemny lub olej opałowy).
• Przewody dymowe: Obecne są w domach, gdzie można napotkać instalacje grzewcze opalane paliwami stałymi (węgiel, biomasa czy drewno).
• Przewody wentylacyjne: Mają za zadanie odprowadzać zużyte powietrze poza budynek.

Chociaż każdy z powyższych rodzajów przewodów spełnia inne zadanie, wszystkie działają na zasadzie grawitacyjnej. Nagrzane powietrze unosi się do góry i opuszcza budynek przez wylot komina. W niektórych przypadkach naturalny ciąg przewodu zostaje jednak zaburzony, co wymaga wykorzystania urządzeń, które usprawniają przepływ powietrza. Źle działające przewody kominowe obniżają jakość powietrza w budynku oraz zwiększają wilgotność w instalacji, co za tym idzie również ryzyko rozwoju grzybów - zwłaszcza w przypadku przewodów wentylacyjnych. W krytycznych przypadkach nieprawidłowe odprowadzanie spalin zagraża zdrowiu i życiu osób przebywających wewnątrz budynku.

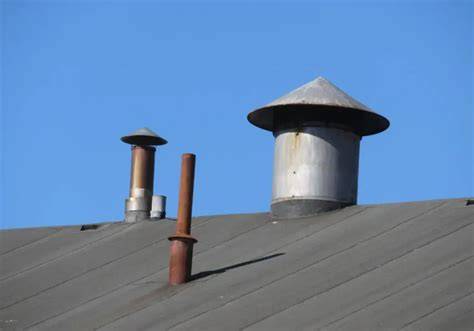

Główne typy nasad kominowych

Istnieje wiele typów nasad kominowych, które można dostosować do każdego rodzaju przewodów. Choć wszystkie nasady mają podobne zadanie, poszczególne urządzenia różnią się pod względem sposobu działania oraz wyglądu. Dobór nasad jest w dużej mierze uzależniony od strefy wiatru oraz umieszczenia wylotu przewodu kominowego względem szczytu dachu bądź stojących w okolicy przeszkód.

Nasady stałe

Nasady stałe to najprostszy rodzaj urządzeń, które nie zmieniają swego położenia względem wiejącego wiatru. Często przyjmują formę dwuspadowego daszka lub okrągłego bądź walcowatego dyfuzora, nasadzonego na przewód. Istnieją również bardziej złożone modele o kształcie słupka z kilkoma rzędami okrągłych szczelin z wyprofilowanymi blachami lub wykonane z metalowych rur na kształt litery „H”. Ich głównym zadaniem jest osłona przewodu kominowego przed deszczem i śniegiem.

Wspomagają ciąg kominowy dzięki energii kinetycznej wiatru, wytwarzając w przewodzie kominowym podciśnienie, które sprzyja ruchom powietrza. Są nieco mniej efektywne niż nasady ruchome, a ich skuteczność jest uzależniona od wiatru. Ogromną zaletą tego typu urządzeń jest prostota, niska cena oraz nieskomplikowany montaż. Mogą być wykorzystywane na wszystkich typach przewodów kominowych - wentylacyjnych, spalinowych i dymowych.

Nasady obrotowe

W przeciwieństwie do modeli stałych, nasady obrotowe dynamicznie wykorzystują siłę wiatru, aby znacznie poprawić ciąg wewnątrz komina. Urządzenie to posiada obrotową głowicę z wyprofilowanymi łopatkami, która jest wprawiana w ruch przez podmuchy powietrza. Niezależnie od kierunku wiatru nasada obraca się w jedną stronę, generując podciśnienie, umożliwiające „wyciągnięcie” powietrza z wnętrza komina na zewnątrz budynku. Proces ten skutecznie poprawia ciąg kominowy.

Nasady tego typu znakomicie sprawdzają się jako zwieńczenie przewodów wentylacyjnych. Ich wadą jest jednak to, że skuteczność jest ograniczona przez pogodę - w przypadku bezwietrznego dnia wydajność nasad obrotowych gwałtownie spada. Cechuje je również wyższa cena w stosunku do modeli stałych.

Nasady obrotowe hybrydowe

Na pierwszy rzut oka modele te nie różnią się niczym od klasycznych nasad obrotowych. Ich zasada działania pozostaje taka sama - głowica jest wprawiana w ruch przez wiatr - jednakże modele hybrydowe posiadają również silnik elektryczny. Zazwyczaj jest to jednostka o mocy od kilku do kilkudziesięciu watów, która ma na celu wspomagać działanie nasady przy niedostatecznej sile wiatru. Rozwiązanie to eliminuje największą wadę klasycznych modeli obrotowych i zapewnia poprawę ciągu nawet podczas bezwietrznych dni.

Dodatkową zaletą nasad hybrydowych jest obecność programatora, który umożliwia dostosowanie trybu pracy do konkretnej pory dnia. W przypadku porywistego wiatru silnik automatycznie może zredukować obroty głowicy, dzięki czemu nie dojdzie do uszkodzenia łożysk. Tego typu urządzenia stosuje się wyłącznie w przypadku przewodów wentylacyjnych.

Nasady samonastawne (strażaki kominowe)

Nasady samonastawne, zwane również „strażakami kominowymi”, wykorzystują siłę wiatru nie tylko do wytworzenia podciśnienia, ale również ustawienia się w optymalnej pozycji. Dzięki obecności miecza - pionowej płetwy na szczycie kopułki - oraz wydłużonemu kształtowi głowicy, nasada ustawia się zawsze w taki sposób, aby osłaniać wylot przewodu przed wiatrem. Uniemożliwia to powstanie zjawiska ciągu wstecznego, natomiast wytwarzane podciśnienie znacząco poprawia przepływ powietrza w kominie. Chronią również wylot przed opadami atmosferycznymi, a ich uniwersalność sprawia, że mogą być montowane na przewodach spalinowych, dymowych oraz wentylacyjnych. Unikalną cechą nasad samonastawnych jest ich wygląd. Kształt przypominający żagiel lub pióropusz, a także ciekawe ozdobniki (np. sylwetki zwierząt) sprawiają, że można na rynku spotkać zarówno proste, modernistyczne modele, jak i zdobne egzemplarze.

Nasady mechaniczne (wyciągi spalin, generatory ciągu)

Nasady mechaniczne, nazywane również wyciągiem spalin lub generatorem ciągu, to skuteczny sposób, aby stworzyć stabilny, równy ciąg w przewodzie kominowym niezależnie od wiatru. Pod względem wyglądu urządzenie to nie różni się znacząco od niektórych modeli nasad stałych - najczęściej można spotkać zamknięte od góry słupki z wyprofilowanymi szczelinami oraz zadaszone rury. Różnica polega na obecności wiatraka, który generuje ciąg wewnątrz komina. Dzięki elektrycznemu zasilaniu nasada tego typu doskonale odprowadza zużyte powietrze oraz spaliny poza budynek, a także uniemożliwia powstawanie zjawiska ciągu wstecznego. Rozpalanie wewnątrz kotła lub pieca z asystą wiatraka jest znacznie ułatwione, gdyż stworzone warunki w przewodzie sprzyjają zapłonowi paliwa.

Dobór nasady kominowej: kluczowe aspekty

Dobór odpowiedniej nasady kominowej jest kluczowy dla prawidłowego funkcjonowania systemu kominowego. Przede wszystkim należy zwrócić uwagę na rodzaj komina - do przewodów wentylacyjnych i spalinowych nie zawsze można stosować tych samych nasad, chyba że dopuszcza to ich producent. Modele o odmiennym przeznaczeniu często powstają z innych materiałów, więc użycie ich niezgodnie z zaleceniami może skutkować ich szybkim niszczeniem. Ponadto, wymiary nasady muszą odpowiadać średnicy wylotu przewodu kominowego, na którym ma być zamontowana. Warto również uwzględnić lokalne warunki atmosferyczne oraz wymagania dotyczące konserwacji.

Materiały wykonania nasad kominowych

Najważniejszym rozróżnieniem w przypadku nasad kominowych jest materiał, z którego są wykonane, gdyż decyduje on zarówno o cenie, jak i wytrzymałości danego elementu. Nasady kominowe najczęściej wykonuje się z aluminium, blachy ocynkowanej oraz austenitycznej stali chromowo-niklowej, nazywanej czasami kwasoodporną (zazwyczaj gatunki 1.4404 lub 1.4301). Każdy z tych materiałów posiada swoje mocne i słabe strony, które zazwyczaj odzwierciedla cena.

Stal chromowo-niklowa (kwasoodporna)

Urządzenia ze stali chromowo-niklowej są najdroższe, jednakże oferują wysoką odporność zarówno w kwestiach termicznych, jak i w kontakcie z warunkami atmosferycznymi. Przekłada się to również na ich wszechstronność, gdyż - jeżeli tylko nas stać na takie rozwiązanie - możemy zamontować je na praktycznie każdym rodzaju komina.

Wyjątkiem od tej reguły są instalacje grzewcze wykorzystujące ekogroszek. Spaliny wytwarzane przez taki piec mają stosunkowo niską temperaturę, która oscyluje w okolicach punktu rosy, czyli skroplenia. Cykliczne uruchamianie i wyłączanie kotła sprawia, że wnętrze komina jest na przemian podgrzewane i chłodzone, co powoduje kondensację pary wodnej na ścianach przewodu kominowego oraz nasady. Ze względu na skład substancji pozostałych po spalaniu ekogroszku kondensat zawiera związki siarki, które są niebezpieczne dla powierzchni stalowych, nawet w przypadku gatunków chromowo-niklowych. W efekcie nawet drogie nasady samonastawne mogą ulec przeżarciu, a ich łożyska zatarciu. W takim wypadku nie możemy również liczyć na gwarancję ze strony producenta, gdyż wielu wytwórców zastrzega, że ich wyroby nie nadają się do instalacji ogrzewanej ekogroszkiem. Jeżeli planujemy dom ogrzewany ekogroszkiem i musimy zamontować nasadę, należy wybrać typ przeznaczony specjalnie do tego celu - zwykle wystarczy prosty model stały. Można znaleźć na rynku nasady samonastawne, które są reklamowane jako przystosowane do współpracy z instalacją ogrzewaną ekogroszkiem, jednak w tym wypadku trzeba zapoznać się dokładnie ze wskazaniami producenta na temat konserwacji oraz gwarancji.

Blacha ocynkowana i aluminium

W przypadku nasad z blachy ocynkowanej oraz aluminium mamy zwykle do czynienia z urządzeniami, przeznaczonymi do montażu na kominach wentylacyjnych. Możemy też spotkać modele samonastawne oraz stałe stworzone z tych materiałów, ale zazwyczaj ustępują one trwałością egzemplarzom wykonanym z austenitycznej stali chromowo-niklowej. Pomimo niższej trwałości w kontakcie ze związkami żrącymi, aluminium i blacha ocynkowana to świetny wybór dla instalacji wentylacyjnych ze względu na przystępną cenę oraz wysoką odporność na warunki atmosferyczne. Aluminium - ze względu na niewielką wagę - jest chętnie wykorzystywane podczas produkcji obrotowych nasad klasycznych oraz hybrydowych.

Polipropylen (PP)

Nieco mniej rozpowszechnionym materiałem wykorzystywanym do produkcji nasad jest polipropylen (PP). Tworzywo sztuczne charakteryzuje się znakomitą odpornością na warunki atmosferyczne, podczas gdy specjalna powłoka zapewnia ochronę przed promieniami ultrafioletowymi. Tego typu nasady nie nadają się do montażu na kominach dymowych oraz spalinowych i są przeznaczone jedynie do użytku w przypadku instalacji wentylacyjnych.

Podczas planowania konstrukcji dachu warto pamiętać o tym, w jakiej odległości od siebie znajdą się poszczególne kominy. Spaliny odprowadzane za pośrednictwem dedykowanego przewodu mogą narazić umieszczone w pobliżu nasady na wysokie temperatury oraz działanie żrących substancji. Z tego powodu, jeżeli wyloty kominów spalinowych są umieszczone w bezpośredniej bliskości innych przewodów, najlepszym rozwiązaniem będzie wybór nasad z wytrzymałej stali chromowo-niklowej niezależnie od przeznaczenia komina. W przeciwnym wypadku nie warto przepłacać i najlepszym rozwiązaniem będą nasady aluminiowe lub wykonane z blachy ocynkowanej.

Montaż nasady kominowej na kominie ceramicznym

Nasady kominowe instaluje się na szczycie komina, tak by cała nasada była ponad szczytem dachu wystawiona na działanie wiatru z każdej strony. Właściwy montaż jest niezwykle istotny. Montaż nasad kominowych nie jest trudny, jednak z uwagi na to, że wymaga pracy na dużej wysokości, najlepiej zlecić pracę fachowcom.

W przypadku montażu stalowej nasady na kominie ceramicznym, instalacja polega na wciśnięciu rury nasady do rury ceramicznej. Należy to zrobić na taką głębokość, aby stalowy rant oparł się o krawędź rury ceramicznej. Przed wysunięciem się nasady zabezpieczają specjalne uchwyty, którymi są paski z blachy stalowej, podginające się przy wciskaniu w ceramikę i blokujące rurę.

Należy pamiętać, że jeśli w jednym kominie umieszczonych jest kilka przewodów, każdy z nich należy wyposażyć w osobną nasadę. Ważne jest szczelne połączenie i dopasowanie średnicy nasady do średnicy przewodu kominowego.

Kiedy montaż nasady jest obowiązkowy lub zalecany?

Potrzeba zastosowania nasady kominowej wynika nie tylko z nieprawidłowości w budowie komina czy usytuowania budynku, ale często jest regulowana przepisami. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, kominy na obiektach zlokalizowanych w II i III strefie obciążenia wiatrem powinny być wyposażone w nasady zabezpieczające przed wstecznym ciągiem. Te rejony wyznaczała niegdyś norma PN-B-02011, którą zastąpiła Norma Europejska Eurokod 1 - PN-EN 1991-1-4:2008.

• II strefa obciążenia wiatrem: Obejmuje północne regiony województw zachodniopomorskiego, pomorskiego oraz warmińsko-mazurskiego.
• III strefa obciążenia wiatrem: Składa się z dwóch odseparowanych od siebie obszarów na południu kraju. Pierwszy z nich rozciąga się na wybranych regionach województw dolnośląskiego i opolskiego, drugi natomiast obejmuje tereny Śląska, Małopolski oraz Podkarpacia (rejon Sudetów i Karpat). W strefie I, obejmującej całą środkową Polskę, stosowanie nasad nie jest obowiązkowe, lecz w uzasadnionych przypadkach jest praktykowane.

Oprócz powyższych regionów, nasady kominowe należy również stosować na innych obszarach, jeżeli wymagają tego położenie budynków i lokalne warunki topograficzne. Do takich lokacji zaliczają się miejsca, gdzie pojawiają się wiejące z różnych kierunków silne wiatry, które mogą wywołać zjawisko odwróconego ciągu. Domy usytuowane w bezpośrednim sąsiedztwie wysokich drzew, wysokich budynków lub gór również powinny zostać zaopatrzone w nasady ze względu na zaburzony przepływ powietrza. Także kominy umieszczone w niższych partiach dachu oraz przewody o niewielkiej długości lub średnicy mogą mieć trudności z uzyskaniem odpowiedniego ciągu. Brak odpowiedniego zakończenia komina to poważny, lecz rzadko popełniany błąd w budowie komina, a poza tym łatwo go uzupełnić.

Kiedy można zrezygnować z nasady kominowej?

Istnieją okoliczności, w których można zrezygnować z montażu nasady kominowej. Dzieje się tak, pod warunkiem, że komin ma dobry, naturalny ciąg. Może to wynikać z idealnej konstrukcji lub być następstwem zainstalowania urządzeń (np. wentylatory), które wymuszają właściwy przepływ gazów w kominie. Nasada jest zbędna, gdy ruch powietrza lub spalin jest wymuszany mechanicznie. Jeżeli dom znajduje się poza II i III strefą obciążenia wiatrem, a komin nie posiada problemów z ciągiem, stosowanie nasady również nie jest konieczne.

Nie zaleca się też montażu klasycznych nasad z daszkiem na wyprowadzeniach przewodów kominowych z kotłów kondensacyjnych. Niska temperatura i duże nasycenie spalin parą wodną prowadzi do skraplania się i zamarzania wody na nasadzie, co może zaburzyć jej prawidłowe funkcjonowanie.

Konserwacja i przeglądy nasad kominowych

Ponieważ nasada kominowa stanowi część systemu kominowego, powinna być regularnie kontrolowana przez kominiarza podczas przeglądu. Mechanizm umożliwiający obrót nasady kominowej zazwyczaj oczyszcza się sam, ale nie zwalnia to z konieczności okresowych inspekcji. Kominiarz ocenia stan techniczny elementu, a także oczyszcza go z nagromadzonych nalotów czy rdzy, co zapewnia długie i bezawaryjne działanie całej instalacji.
